Отопление встраиваемыми в пол конвекторами

Конвектор. Что такое конвектор? Часто Задаваемые Вопросы (FAQ) о Конвекторах

При выборе того или иного оборудования всегда возникает много вопросов. Мы постарались ответить на часто задаваемые вопросы об электрических конвекторах. Надеемся, что это Вам поможет при выборе и покупки конвектора у нас

Конвекторы делятся на электрические конвекторы и газовые конвекторы. Далее мы будем говорить об электрических конвекторах. Газовые конвекторы нагреваются при сгорании газа в изолированной камере, они сложнее в установке и обслуживании. Немобильны и поэтому непопулярны. Конвертор электрический при меньшей производительности надежнее чем газовый конвертор, мобильнее и проще в установке.

Эллектрический Конвектор — это прибор отопления, предназначенный для обогрева помещений, с использованием электроэнергии, основанный на принципе естественной конвекции, передающий в помещение до 95 % всего теплового потока. Передача тепла происходит посредством нагрева воздуха, проходящего через нагревательный элемент конвектора. Теплый воздух увеличивается в объеме и поступает в помещение через выходные решетки электроконвектора, а на его место поступает холодный воздух. Таким образом, конвектор нагревает помещение, не используя для этого никаких дополнительных устройств для принудительной циркуляции воздуха. Нагрев абсолютно бесшумен и комфортен, не сушит воздух в помещении. По способу установки электрические конвекторы устанавливаются на поверхности пола с помощью ножек или крепятся на стену при помощи кронштейна.

Электрические конвекторы Ensto произведены Финским электротехническим концерном ENSTO. Концерн Ensto специализируется на разработке, производстве и продаже электрических систем и комплектующих к ним. Концерн Ensto основан в 1958 году и в настоящее время имеет представительства и заводы в 18-ти странах Европы и Азии. Разработки Ensto в области электрического отопления – уникальное сочетание комфорта, гибкости, надежности, безопасности и энергоэффективности. Вам потребуются незначительные инвестиции для устройства систем отопления с помощью продукции Ensto. Прибавьте к этому простоту установки и отсутствие необходимости в обслуживании, а соответственно небольшие технические затраты. Вся продукция Ensto сертифицирована и соответствует требованиям нормативных документов, сертификат соответствия ГОСТ Р №РОСС FI.ME04.B01737, РФ, г.Москва. Срок гарантийного обслуживания конвекторов Ensto – 5 лет.

Какими бывают электрические конвекторы Ensto?

“Электрические конвекторы Ensto серии Beta выпускаются с двумя типами термостатов – механическим или электронным.

Также конвекторы Ensto различаются по размерам, отопительной мощности (от 250 до 2000 Вт), конструктивному исполнению (с механическим или электронным термостатом) и внешнему виду.

Электроконвектор состоит из:

Закрытый нагревательный элемент конвектора (ТЭН) не нагревается выше 75 гр. Цельсия и, соответственно, не выжигает кислород.

Алюминиевый радиатор конвектора, расположенный на ТЭНе, способствует, за счет большой поверхности, ускоренной теплоотдаче. Конструкция жалюзи создает направленную конвекцию воздуха, что также увеличивает КПД электрического конвектора ускоряя нагрев помещения на 20%.

Встроенный термостат (механический или электронный) конвектора (5-36 Цельсия) и датчик температуры входящего воздуха поддерживают заданную температуру в пределах 1 градуса Цельсия и экономят электроэнергию.

Обшивка электроконвектора выполнена из гальванизированной стали и не подвержена коррозии. В процессе эксплуатации электрический конвектор не утратит свой привлекательный внешний вид.

Где можно использовать электрические конвекторы Ensto?

Электрические конвекторы (например Ensto) имеют класс защиты II – двойная изоляция и не требует заземления (степень защиты IP21 – возможность монтировать на расстоянии 0,6 м от прямого источника воды), имеют автоматическую защиту от перегрева (125°С), что позволяет использовать их в квартирах, на дачах и в офисах. Многообразие типоразмеров электроконвекторов мощностью от 250 до 2000 Вт позволяют выбрать систему обогрева для любых помещений.

Управление циркуляцией теплоносителя

Теплоноситель теплого пола циркулирует по системе труб по замкнутой трассе. Обеспечивает циркуляцию воды, а также управление контурами отопления коллекторный шкаф теплого пола.

Внешний вид коллекторного (распределительного) шкафа напоминает ящик. Собирается коллекторный шкаф из трех групп элементов:

  • Насосной группы;
  • Коллекторной группы;
  • Группы регулировки температуры.

Базовой группой коллекторного шкафа является коллекторная группа, которая состоит:

  1. Шаровой кран
  2. Расходомер
  3. Воздухоотводчик
  4. Кронштейны
  5. Термометр
  6. Корпус
  7. Регуляторная головка
  8. Сливной кран

Примечание: Сборка коллекторных шкафов может отличаться. На фото примеры готовых комплектов.

Какие функции выполняют конвекторы

Ввиду бурной популярности данных систем, нужно изучить все существующие функции конвекторов, чтобы полностью убедиться в том, что данная система подойдет для отопления вашего дома или квартиры.

Среди основных функций конвекторов выделяют:

  • Обогревательные функции. Конвектор предназначен для того, чтобы создавать тепло в помещениях. При этом, данное отопление не будет сушить воздух.
  • Предотвращение грибков и сыростей. Данная возможность есть, если установка системы была произведена возле окна.
  • Внутрипольное отопление. Данная функция дает возможность потребителю установить систему в пол, что не будет занимать много места, будет смотреться более эстетично, нежели обычные радиаторы обогрева.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Монтаж теплых полов электро жидкостного типа

Принципиального отличия при монтаже электро водяных полов от традиционных водных отопительных внутрипольных систем нет. И в первом и во втором случае укладка отопительных трубок осуществляется под стяжку.

Для того, чтобы сделать монтаж пол своими руками вам потребуются теплоизоляционные материалы, демпферная лента, металлический или фольгированный теплообменник. Все эти элементы являются составными частями слоеного пирога, который обязательно присутствует при укладке теплых полов. Основная задача в процессе монтажа, которая стоит перед вами, заключается в двух моментах:

  • грамотно оборудовать теплоизоляционный слой, который будет играть роль теплового барьера. Теплоизоляционный слой предохраняет утечку тепла вниз, увеличивая эффективность обогрева поверхности пола;
  • использовать в процессе укладки отопительного контура правильно подобранную схему;
  • установить контролирующие и регулирующие устройства в удобном и доступном месте.

Укладка электро водяного пола отличается от монтажа водяных петель тем, что трубы выводить наружу нет необходимости. Коллектор у вас отсутствует. Все отопительные контуры подключаются к распределителю, который может быть размещен  в двух вариантах:

  • непосредственно на полу, заливаясь в последствие бетоном вместе с отопительными трубками;
  • на стене, на расстоянии 10-15 см. от поверхности бетонной стяжки;

Провода питания и управления выводятся наружу, соединяя с терморегулятором. Далее следуют все те же, хорошо знакомые мокрые работы, заливка бетонной стяжки. Рекомендованная толщина стяжки при работе с теплыми электро водяными полами, 30-50 мм. Больше не стоит, не хватит мощности, меньше тоже не рекомендуется. Тонкую стяжку можно повредить механически, нанеся повреждение отопительному контуру.

При работе с этим видом отопительного оборудования лучше использовать схему укладки отопительных труб – двойная змейка. Рекомендованный шаг укладки контура 10-15см. Не стоит забывать и о том, что от стен допускается максимально расстояние для укладки отопительных контуров 10-15 см.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

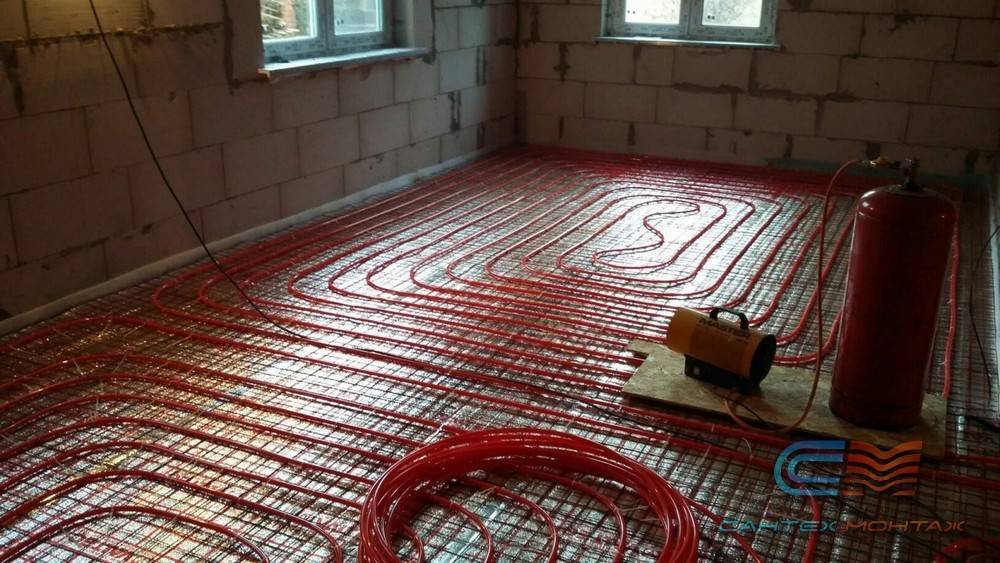

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Необходимые условия для монтажа водяного теплого пола

Основными недостатками водяных полов в квартире являются следующие моменты:

  • Сложность получения соответствующих разрешений.
  • Возможные протечки влекут за собой достаточно серьезные последствия, за которые полностью ответственны хозяева квартиры.
  • Санкции в случае нелегальной установки.

Чтобы обзавестись теплым полом, все вышеупомянутые сложности придется преодолеть.

Существует несколько причин, по которым ответственные органы могут отказать в получении разрешительной документации на установку водяного теплого пола в квартире своими руками:

  1. Запрет на увеличение уровня нагревания в квартире путем замены радиаторов или изменении схемы трубопровода. Благодаря этой норме поддерживается стабильная температура теплоносителя в каждом помещении. Вносить изменения, провоцирующие увеличения затрат энергии, запрещается. Поэтому при наличии в квартире центрального отопления монтировать водяные теплые полы не разрешается. Для обхода этой нормы иногда идут на сокращение общего количества радиаторов в квартире, чтобы оставить общую мощность отопления на прежнем уровне. Однако, как показывает практика, такие действия неэффективны.
  2. Угроза возникновения протечек. Для получения разрешения на обустройство водяного контура необходимо представить в соответствующие органы тщательно составленный проект, доказывающий полную безопасность системы даже в случае возникновения протечек. В этом случае не обойтись без использования качественной гидроизоляции. Нередко трубы обогревающего контура приходится одевать в специальные защитные гофры и выполнять другие предписания представителей Теплосети.

Грамотной укладкой гидроизоляции важно добиться того, чтобы даже в случае нарушения целостности труб это не привело к затоплению соседей снизу. В реальности полную гарантию не могут предоставить даже дорогие защитные материалы: в случае протечек ответственность за возмещения последствий аварии полностью ложиться на инициаторов перестройки

Для этого приходится выплачивать денежную компенсацию или организовывать необходимые восстановительные мероприятия по ликвидации всех последствий аварии.

Из-за значительных сложностей на пути получения официальных разрешений многие жильцы предпочитают идти на риск несанкционированного подключения

При этом важно понимать, что даже если подобное самовольство и останется незамеченным, в дальнейшем продать такую квартиру вряд ли удастся. Подобные действия расцениваются, как незаконная перепланировка жилплощади

Самое безопасное решение – обзавестись автономным отоплением, что потребует лишь регистрации изменений в планировке и БТИ: эта процедура куда более простая, чем дискуссии с Теплосетью.

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:
Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно здесь.

Выбор теплого пола в квартире многоэтажного дома

Например, вам порекомендовали водяные теплые полы в многоквартирном доме. Первое, что вы должны спросить у специалистов-монтажников – откуда они будут брать теплоноситель?

В квартире его можно взять из двух источников:

система ГВС (горячее водоснабжение)

система радиаторного отопления

Система радиаторного отопления неудобна двумя факторами:

она работает только в отопительный период

Соответственно ваши теплые полы будут большую часть года простаивать.

обязательно должен присутствовать делитель температуры от общей системы

Во-первых, он не дешевый. А во-вторых, занимает в комнате существенное пространство.

Теоретически подключиться можно, но необходимо обеспечить достаточно низкую температуру для теплых полов. Прямое соединение будет сопровождаться температурой в 70 градусов и выше, а это просто перегреет напольное покрытие.

Максимально рекомендованная температура для водяных теплых полов 28 градусов для жилых помещений и 31 градус для санузлов.

Вы не сможете ни в каких инстанциях легально оформить ваше подключение. А при выявлении подобного факта при проверке, запросто нарветесь на штраф. Плюс заставят за свой счет все демонтировать.

Поэтому водяные теплые полы в многоквартирном доме большинство грамотных специалистов монтировать не рекомендуют:

от систем отопления неудобно

от ГВС нельзя

Можно конечно придумать и автономную емкость с водой, однако не забывайте, что правилами запрещено размещать ”мокрые зоны” над жилыми помещениями соседей. А водяной теплый пол как раз таки и будет считаться такой зоной. Если только вы не проживаете на первом этаже.

Остается только вариант с электрическими теплыми полами.

А вот если у вас частный дом, то здесь уже выбор более богатый. Можно остановиться как на электрическом отоплении, так и на водяном. Но что же лучше выбрать?

Достоинства и недостатки

К достоинствам встраиваемых в пол радиаторов относятся:

  • возможность установки практически в любом месте комнаты;
  • экономия пространства: над радиатором можно поставить стол или стул;
  • простота в уходе;
  • незаметность: могут использоваться в интерьере любого стиля;
  • отсутствие опасности для детей;
  • защита от проникновения холода в помещение при установке около двери.

Внутрипольный конвектор Regulus Quattro Mini 15/35/110

Встраиваемые батареи имеют и ряд несущественных недостатков:

  • сложность в установке;
  • необходимость подъема уровня пола, что влечет за собой дополнительные затраты на стройматериалы;
  • высокая стоимость по сравнению с настенными батареями;
  • пониженная эффективность в помещениях с потолками выше 3 м;
  • разнесение пыли по помещению.

Встраиваемые конвекторы могут работать от электричества

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Внутрипольный конвектор или его аналог – теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

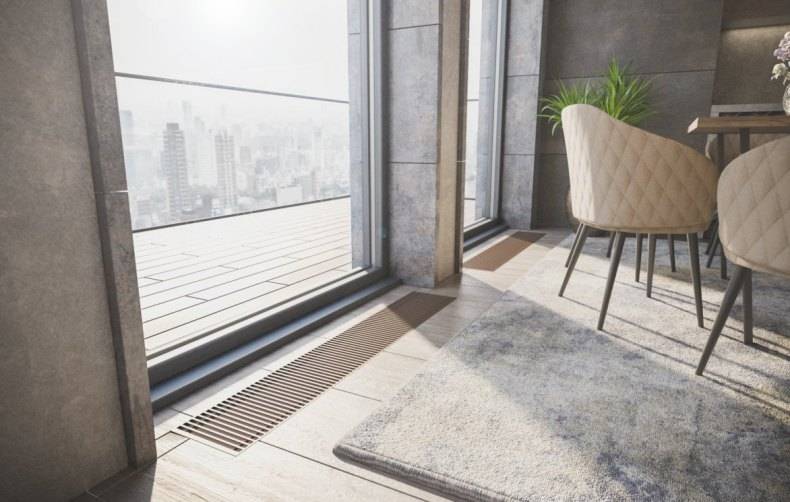

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора – важный показатель
