Теплый электрический пол собственноручно

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Виды электрических теплых полов и терморегуляторов

Сейчас существует два вида электрического теплого пола:

  • кабельный или секционный;
  • маты, инфракрасные пленочные системы.

Кабельный теплый пол

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Терморегулятор для теплого пола – это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

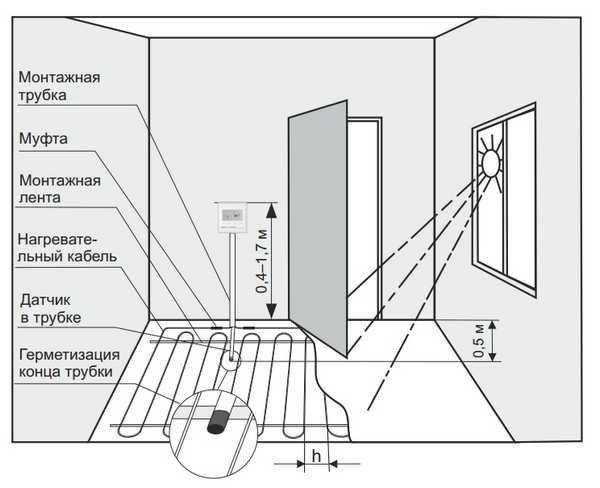

Установка термостата

Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.


Грамотное место для монтажа термостата

Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

  • очистить от грязи и пылевого слоя;
  • выровнять (и заделать все трещинки, выбоинки и т.д.);
  • и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

Кабелем вверх и сеткой вниз

Это способ считается самым распространенным и осуществляется следующим образом:
мат раскраивается;
укладывается на подготовленную поверхность кабелем вверх;
клеем точечно крепится к этой поверхности;
и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
на просохший клеевой слой укладывается плитка.
При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

Кабелем нагрева вниз. Суть способа проста:
мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

  • выровняйте черновую поверхность и ликвидируйте все ее дефекты;
  • постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

  • уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
  • для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
  • после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;

наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку.

Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.

Какой вид теплого пола выбрать

Производитель предлагают 3 вида электрического теплого пола. Различаются они особенностью работы и правилами монтажа. Выбор теплого пола для ламината зависит от нескольких факторов. Здесь играют важную роль условия помещения, его характеристики, допустимый бюджет и желаемая мощность нагрева.

Кабельный

Является резистивной системой, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг. Сама конструкция состоит из единого кабеля, по которому проходит электричество. Он уложен на специальном сетчатом покрытии в форме змеи или улитки. Длина кабеля зависит от размера помещения и его основных параметров. Кабель раскладывается в стяжку по заранее продуманной схеме. Данный тип редко используют для укладки ламината сверху.

Преимущества этого вида пола и недостатки:

  • легкий монтаж;
  • универсальность;
  • доступность;
  • экономичность.
  • тратится много тепла на бетонную стяжку;
  • неравномерный нагрев: сначала стяжка, потом подложка.

Матовый

Элементы обогрева закреплены на матах или рулонах из спецматериала, формируя форму змеи. Все маты расположены вертикально в длину, поэтому рассчитывать их количество нужно исходя из параметров помещения. За основу берется стеклоткань. Маты крепятся к основанию пола с помощью специальной ленты или плиточного клея.

Преимущества греющих матов и недостатки:

  • не нужно делать бетонную стяжку, уровень пола не повышается;
  • легкость монтажа: нужно расстелить рулоны по всему периметру комнаты и закрепить их клеем;
  • быстро нагревается и долго сохраняет тепло.

Карбоновый стержневой

Карбоновый стержневой теплый пол — устройство, состоящее из саморегулирующихся карбоновых стержней, расположенных параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

Плюсы этой системы и минусы:

  • благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать;
  • пол хорошо переносит влагу;
  • может укладываться под ламинат с использованием стяжки и без нее.

Инфракрасный (пленочный)

Излучает в пространство лучи в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Под ламинат данный источник тепла подойдет лучше всего. Это объясняется его универсальностью и легкостью монтажа, а также техническими характеристиками.

Система представляет собой тонкую материю, которая излучает электромагнитные импульсы. Состоит из нескольких нагревательных панелей, обеспечивающих подачу тепла по всему периметру комнаты.

Преимущества ИК пленки и недостатки:

  • панели не выделяют вредное для дыхательных путей человека вещество – формальдегид, поскольку инфракрасный способ обогрева не способствует его испарению из состава ламелей;
  • системы не нужно заливать бетонной стяжкой, а значит и поднимать уровень пола. Сверху нагревательных элементов сразу кладется подложка, а уже потом доски ламината;
  • не оказывается никакого вредного воздействия на покрытие: оно не трескается, не вздувается, а замки не расходятся, что может произойти при других способах обогрева;
  • экономит энергию и при этом равномерно распределяет тепло по всей поверхности.

Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В пленке и расположены специальные нагревательные элементы. Система не поднимает уровень пола.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Установка теплого пола

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Достоинства и недостатки системы

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
  • пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

  • Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

  • Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
  • Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
  • Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
