Инфракрасная пленка для теплого пола

Достоинства инфракрасного теплого пола

Теплый пол инфракрасный пленочный – это универсальность и надежность, практичность и долговечность, польза для здоровья и доступная стоимость. Используя пленочный обогреватель можно создавать локальные источники тепла, любой по конфигурации и площади, например, на лоджии, эркере, лестнице. При низкой температуре нагревающей поверхности инфракрасная пленка для теплого пола обладает высоким прогревающим эффектом. Благодаря этому прогревание происходит равномерно не только в одной комнате, но и во всей квартире (доме). Достоинства и недостатки инфракрасного теплого пола описаны в статье тёплый пол инфракрасный: минусы и плюсы.

Инфракрасный теплый пол нагревает предметы в помещении

Практические советы

Теплые инфракрасные полы позволяют экономить до 30% электрической энергии за счет более удачного размещения и улучшенной системы регулирования температуры. Профессионалы рекомендуют выбирать элементы с запасом по мощности, это намного увеличивает срок их эксплуатации. Дело в том, что во время включения холодной системы она довольно длительное время работает с критическими нагрузками, недостаток мощности может стать причиной преждевременного выхода из строя нагревательных элементов.

Инфракрасный подогрев пола лучше монтировать в ванных и душевых комнатах, в помещениях с небольшой площадью и минимальным количеством мебели.

Обогрев зеркал

Чем реже полностью охлаждается пол, тем дольше будет работать система. Для нагрева холодного пола до заданной температуры требуется много времени, весь этот период система функционирует с максимальными нагрузками. Если нужно понизить температуру в помещениях, то лучше делать это при помощи терморегулятора, а не полным отключением питания.

Что это такое

Теплый пол электрический инфракрасный представляет собой плоский проводник большой площади с высоким электрическим сопротивлением, через который течет нагревающий его до умеренной температуры (25-40 градусов) слабый ток (см. Какой электрический теплый пол лучше).

Наиболее распространенные углеродные (графитовые) нагревательные элементы устроены так:

Структура пленочного нагревателя

  • С обоих краев длинной полосы нагревателя шириной 0,5-1 метра, находятся медные токоведущие жилы, обладающие низким сопротивлением;
  • Их соединяют углеродные дорожки — собственно нагревательные элементы;
  • Двухсторонняя изоляция выполнена лавсановой пленкой — долговечной и переносящей нагрев вплоть до 80-90°С.

Греющую пленку можно нарезать отрезками произвольной длины

Удельная мощность пленочного нагревателя варьируется от 150 до 440 Вт/м2.

В зависимости от мощности теплый пол может выполнять разные функции:

Мощность на квадратный метр, ваттыОбласть применения пленочного нагревателя
150Основной или дополнительный обогрев помещения с качественной теплоизоляцией перекрытия (деревянные полы, утепленные стяжки).
220Основной обогрев в помещениях с невысоким качеством теплоизоляции (бетонные полы первых этажей, цокольные этажи).
400-440Потолочные и настенные ИК-обогреватели, инфракрасные сауны

Любой предмет с температурой выше абсолютного нуля излучает в ИК-диапазоне

Кроме, собственно, нагревательного элемента, теплому полу необходима регулировка мощности. Желательно — автоматическая: потребность любого помещения в тепле меняется в течение суток в зависимости от ветра, облачности, положения солнца и массы других факторов.

Для регулировки мощности применяются терморегуляторы, в комплекте с уложенными под нагревательный элемент термодатчиками.

Существует два типа терморегуляторов:

ИзображениеОписание

Электромеханический терморегулятор

Электромеханический. Его преимущество — невысокая цена (около 1000 рублей за младшие модели). Функции ограничены включением, выключением, грубой регулировкой температуры и индикацией режима.

Программируемый цифровой терморегулятор

Электронный. Цифровое управление питанием позволяет мониторить фактическую текущую температуру нагревательного элемента с ее выводом на дисплей, а также (у старших моделей) программировать недельные и суточные циклы. Например, теплый пол может снижать температуру в рабочее время с понедельника по пятницу, заметно экономя электроэнергию.

Соединение терморегулятора и нагревательной секции (или нескольких секций) выполняется медными проводами сечением 1,5 мм2. Подключенный к одному терморегулятору теплый пол инфракрасный электрический может иметь максимальную мощность в 3,6 кВт. Если для обогрева помещения требуется большая мощность, создаются несколько контуров с независимой терморегулировкой.

Расчет пикового энергопотребления для дома площадью 166 м2

Особенности конструкции инфракрасного пола

Известно, что все переменные электрические токи излучают электромагнитное поле (ЭДС). Означает ли это, что бытовые приборы сокращают человеческую жизнь? На самом деле, инфракрасный теплый пол не настолько опасен, как могло бы показаться на первый взгляд.

Длительное воздействие слабых электрических полей считается безвредным, этот факт был доказан благодаря проведению ряда исследований известными научными институтами.

Результаты воздействия слабых магнитных полей являются более опасными. Нет прямых доказательств связи слабых магнитных полей с плохим здоровьем, но исследователи не исключили, что из-за этого, у человека может развиваться ухудшение самочувствия. Исследования на животных показали, что долгосрочное воздействие магнитного поля может влиять на уровни гормонов и ферментов.

Хотя это само по себе не является риском для здоровья, результаты неоднозначны по поводу того, может ли инфракрасные полы привести к раку в долгосрочной перспективе.

Влияние на людей сложнее для изучения. Многие факторы приводят к тому, что у человека возникает рак, поэтому невозможно точно определить воздействие теплого пола как единственную причину.

Существует длительный период покоя между временем, когда организм подвергается воздействию ракового агента и резкого развития самой болезни. Опять же, это затрудняет получение убедительных результатов в исследованиях. До сих пор тесты показали, что между слабым воздействием ЭМП и раком нет связи. В исследовании 2004 года Health Canada показало, что, хотя электрические устройства и линии электропередач могут вызывать слабые электрические токи, протекающие через тело, эти токи меньше, чем производимые организмом в естественных условиях.

Такими токами могут быть токи:

  • человеческого мозга;
  • сердечные;
  • токи нервной системы.

Где используется теплый пленочный пол

Чтобы подключить пленку подогрева в своей квартире, многие обращают внимание на такие особенности, как уровень излучения, стоимость, рекомендации специалистов, область применения оборудования. Прежде чем искать обоснование тому, что теплая пленка будет самым оптимальным вариантом именно для собственного дома, стоит обратить внимание на параметры изделия

Использовать теплый пленочный пол для обогрева можно практически в любом помещении

А именно, пленка обладает:

  • Шириной в 0,5-1 м;
  • Длиной рулона в 50 м;
  • Толщиной материала в 0,2-0,4 мм.

Статья по теме: Как сшить шторы из льна: подробная инструкция для новичков

Уровень потребляемой мощности составляет 25-80 Вт/ч, а средней рабочей температурой нагревательных элементов является 30-50 ᵒС. Пленочный пол может вполне успешно использоваться, как основное отопление в квартире или частном доме.

К сожалению, в суровом климате северных районов невозможно обойтись исключительно таким обогревом, а потому он применяется в основном, как дополнение для создания комфорта и экономии топлива, если речь идет о частном доме. Помимо этого, инфракрасный пол может стать аварийным или запасным отоплением, например, на случай прорыва труб, поломки котла или же отключений центрального отопления, которые проводят в многоквартирных домах с наступлением весны.

Востребованность инфракрасных полов для квартир

В первую очередь все отмечают основное достоинство – простота укладки такого покрытия. Монтаж не представляет большой сложности, поэтому многие хозяева справляются с ним самостоятельно или нанимают одного мастера. Усилия, как при капитальном ремонте, бригада рабочих и длительное время здесь не требуются.

Например, можно улучшить климат в одной комнате. Зачастую это детская. Достаточно аккуратно снять напольное покрытие, уложить систему инфракрасного обогрева, а затем просто зафиксировать тот же самый финишный слой.

Нередко встречаются рекламные статьи, обзоры, в которых менеджеры приводят в роли главного плюса целебные свойства инфракрасного луча: он обеззараживает воздух, уничтожает микробы. Но данный фактор трудно назвать основным, и у потребителей подобная реклама не вызывает большого доверия. Сложно привести примеры, чтобы было очевидно именно такое действие теплых полов.

Важный момент! Инфракрасные покрытия вполне можно использовать в роли теплых полов на ступенях, крыльце. Система превосходно справляется с наледью, а морозы, скачки температуры ей не страшны.

Особенности монтажа стержневой ИК-системы отопления

Стержневые обогревательные элементы устанавливаются аналогично пленочным. Ввиду более высоких температур поверхности, расстояние между смежными стержнями не должно быть менее 100-150 мм. Разница в установке стержневых и пленочных обогревательных элементов заключается в том, что лист со стержневыми обогревателями получается более жестким. Однако, сами стержни позволяют увеличить пропускаемую через них электрическую мощность, поэтому такие системы целесообразны для монтажа в больших помещениях. Их применение ограничивается установленной в доме мощностью тепловой предохранительной автоматики. Стержневые ИК-элементы нет необходимости включать надолго, поэтому к ним желательна установка термостатов.

Последовательность монтажа водяного контура теплых стен

Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла. Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.

Между стенами и гипсокартонном можно дополнительно проложить утеплитель.

Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.

Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.

Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Поэтапное выполнение монтажа

Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.

Устройство пленочного пола

Защита от влаги и теплопотерь

В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.

Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.

Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.

Где расположить терморегулятор?

Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.

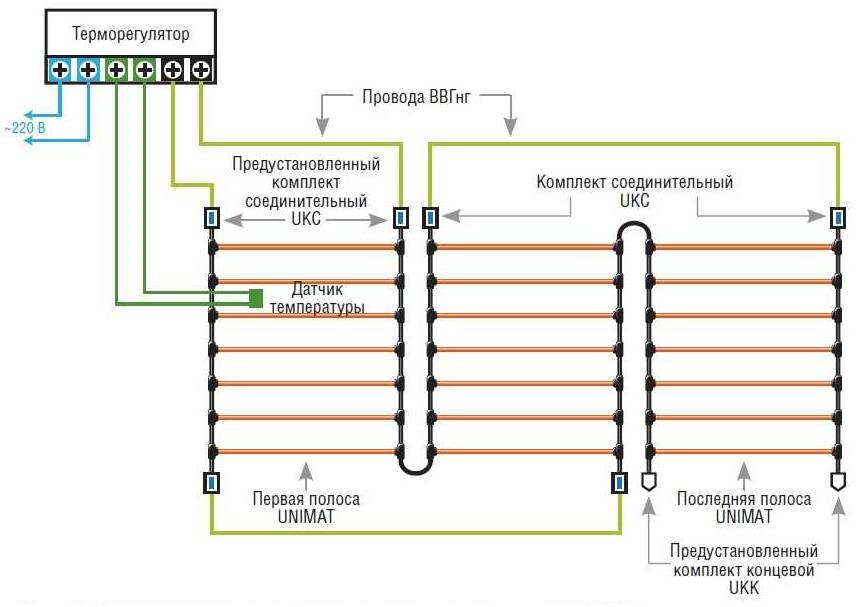

Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.

Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.

Монтаж инфракрасной пленки

Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.

Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.

Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.

Как изолировать участки инфракрасной пленки, если она была разрезана?

Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.

Правила, которых нужно придерживаться при подготовке и укладке

На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.

Как подключаются провода?

Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом

Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают

Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.

К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.

Подключение терморегулятора

Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.

Проверка системы

До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.
