Теплый пол на деревянный пол под линолеум: инструкция

Гидроизоляция под утепление пола

Для защиты утепления пола от воздействия влаги используют различные виды гидроизоизоляционных материалов. Этот важный элемент, изолирует бетонную или деревянную черновую поверхность основания от утепляющей прослойки.

Виды материалов для гидроизоляции пола

Окрасочная изоляция

Такие составы можно применять для гидроизоляции при утеплении деревянного и бетонного пола. Мастики на силиконовой, акриловой, каучуковой, полимерной основе наносятся на поверхность с помощью кисти или валика. Слой такой изоляции составляет 3-6 миллиметров.

Обмазочная изоляция

Очень распространена и применяется для защиты внутренних и внешних поверхностей от влаги. При нанесении образует монолитный слой высокой плотности. Представляет из себя битумно-полимерную основу с добавлением растворителей и добавок повышающих пластичность. Очень надёжно защищает обработанное основание пола. Используемая при утеплении полов обмазочная изоляция, значительно повысит эффективность утеплителей.

Оклеечная гидроизоляция

Выпускается в виде рулонов и представляет собой прочное стекловолокнистое основание покрытое битумно-вяжущим составом с добавлением полимеров. Очень проста в монтаже. С одной стороны имеется самоклеящаяся основа. Укладку такой гидроизоляции для утепления можно выполнить своими руками без использования профессионального оборудования и инструментов. Ценовая доступность дополняет преимущества оклеечной изоляции.

Подготовка поверхности к нанесению гидроизоляции

Для вышеперечисленных способов гидроизоляции требуется подготовить поверхность. Для этого необходимо: 1. Снять старое покрытие поверхности пола. 2. Очистить от мусора и пыли и заделать все трещины и выбоины. 3. При необходимости выровнять основание. 4. Обработать грунтовкой глубокого проникновения, она обеспечит надёжное сцепление гидроизоляции с основанием.

Если вы решили обойтись без использования окрасочных составов или оклеечной гидроизоляции. Вполне подойдёт устройство гидроизоляционного слоя обычным плотным полиэтиленом. Он расстилается по ровной поверхности бетонного пола с запасом 3-5 см на стену, стыки проклеиваются строительным скотчем. Сверху прокладывается слой утеплителя и настилается линолеум или другое покрытие.

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

  • моментальная теплоотдача после включения;
  • монтаж по сухой технологи без заливки бетонной стяжки;
  • срок службы в 50 лет;
  • бесшумная работа;
  • простота монтажных работ;
  • безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

  • высокая цена ИК пленки;
  • большие счета за электрическую энергию;
  • зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании. Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия. Низкая теплопроводность

Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры

При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах

Утеплитель под линолеум на деревянный пол — Все об утеплении и энергоэффективности

Деревянные полы со временем теряют свой первоначальный вид, доски деформируются, и между ними появляются щели.

Такое приходящее в негодность покрытие перестает удерживать тепло и требуют обязательного ремонта и утепления.

Многие владельцы домов предпочитают постелить сверху досок линолеум, но он не решить вопрос утепления, если правильно не подготовить деревянное основание.

Укладка линолеума на деревянный пол

Укладка линолеума на деревянный пол — это самое простое решение привести интерьер комнаты в порядок. Но чтобы обновленный пол прослужил долгое время, процесс работы должен проходить поэтапно, с соблюдением всех правил и технологических рекомендаций.

Прежде чем покупать линолеум в качестве нового напольного покрытия, нужно узнать, какой из видов оптимально подойдет для настила на древесину.

Положительные качества материала

Линолеум всегда пользовался популярностью как финишное покрытие полов с любым основанием. Это – следствие многочисленных преимуществ его перед другими материалами.

К положительным качествам линолеума можно смело отнести следующие его свойства: износостойкость и эластичность, водонепроницаемость и прочность, разнообразие оттенков и рисунков, простота и скорость укладки, которую можно осуществить самостоятельно, без вызова и оплаты труда специалистов, и, конечно же, доступная цена, которая для многих является решающим фактором при выборе.

Порядок подготовки пола и укладки системы

Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого, кто хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.

Сперва следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:

Черновой деревянный пол.

Пароизоляция/гидроизоляция.

Утеплитель с теплоотражающим экраном.

Нагревательные элементы тёплого пола.

Подложка под финишное напольное покрытие.

Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).

В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.

Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем

Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.

Теплоизоляция с термоотражающим слоем — это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.

Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.

Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.

Далее следует обычный процесс монтажа напольного покрытия.

Выбор системы теплых полов

Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.

  Виды полов Преимущества Недостатки
Водяные — конструкция из труб, по которым движется нагретая вода. Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления. Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя  есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум.
Электрические полы — кабельная система, питающаяся от электроэнергии. Высота стяжки и вес меньше, чем у водяного. В основном, для укладки требуется заливка стяжки, что усложняет монтаж.
Инфракрасные тёплые  полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы. Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры.       Практически нет.

Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.

Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.

Подготовка деревянного напольного покрытия к укладке

Чаще тёплый пол укладывается на основание из бетона, устанавливать его на деревянный настил также возможна, при чём как на новый, так и на старый, естественно если его предварительно подготовить.

Теплый пол по деревянному перекрытию. Часть1

Смотрите это видео на YouTube

Плюсы деревянного основания:

  • отсутствие тяжёлой цементной стяжки;
  • снижение время монтажа;
  • конструкцию можно использовать сразу после установки;
  • нет нагрузки на перекрытие в виде бетонной стяжки;
  • высота пола практически не меняется.

Любое основание по технологии имеет свои термические ограничения, это следует учитывать при использовании для полов с обогревом. Оптимальная температура для поверхности полов из дерева 25 — 27 градусов. Но так как датчик располагается не на полу, а в его конструкции, то на терморегуляторе будут отражаться следующие показатели.

Дерево Толщина пола (мм) Температурное ограничение
Мягкого типа 7 32
  15 35
  20 40
Твёрдого типа 7 31
  15 24
  20 38

Как видно, мягкие породы деревьев, такие как сосна, выдерживают наиболее высокие температуры. А для твёрдой древесины, например дуба, лучше, если показатели будут ниже.

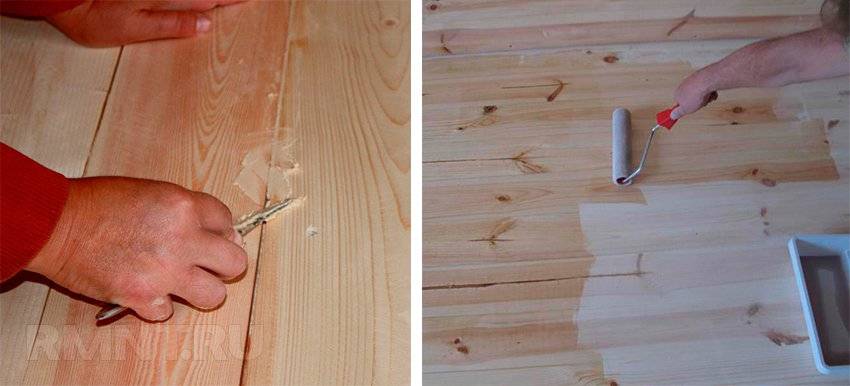

Подготовка деревянного основания заключается в избавление от щелей и трещин, кроме того половицы не должны «ходить». Нужно произвести замену всех старых и гнилых досок. Если пренебречь этими моментами, то нагревательное устройство не сможет эффективно функционировать, так как тепло будет уходить в щели. У нового пола требуется обработать доски антисептическими и огнеупорными средствами, и дождаться их полного высыхания.

Затем нужно приступить к выравниванию основы:

  1. При монтаже водяного тёплого пола ровная поверхность не требуется, допустимы небольшие перепады, так как трубы кладутся на специальную деревянную подставку, которая оснащена выемками.
  2. Для инфракрасного плёночного пола необходимо, чтобы основание было идеально гладким. Поэтому, все неровности следует выровнять с помощью циклёвки или положить фанеру. Листы должны располагаться на одном уровне.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

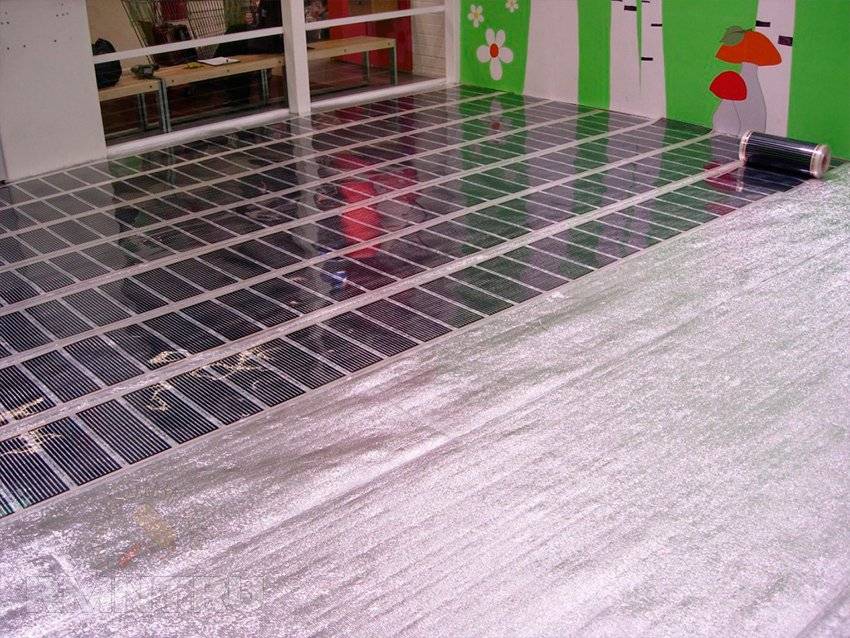

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

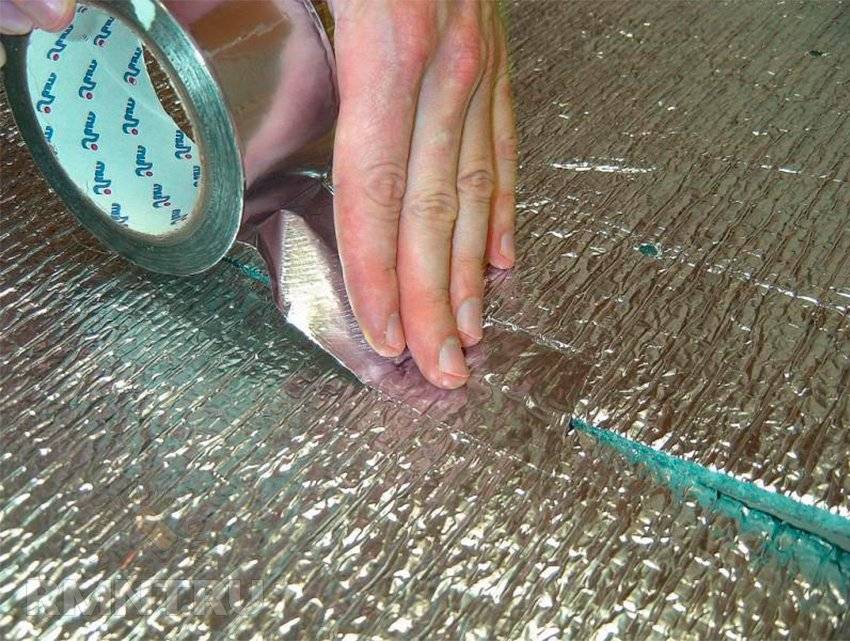

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

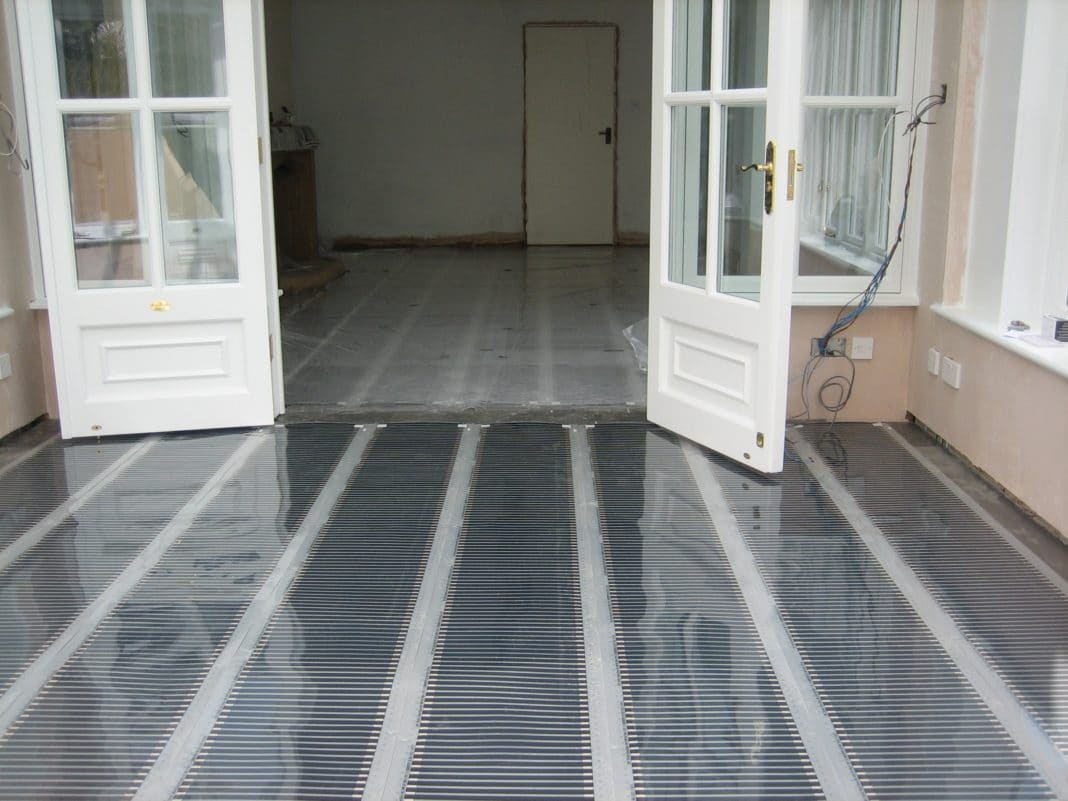

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

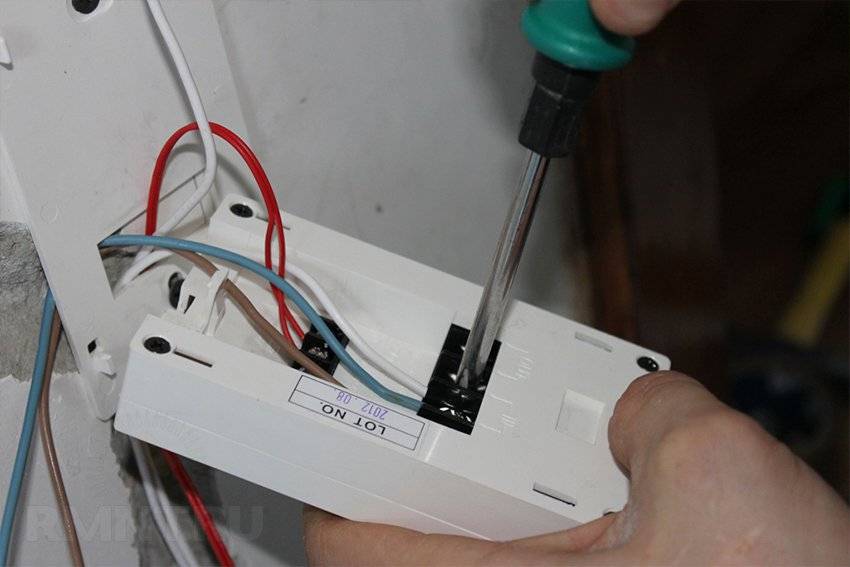

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Подготовка основания по фанерный настил

Крепление фанеры на лаги с толщиной 30 мм. При таком значении толщины основы обеспечивается требуемая жесткость, при которой смонтированная плитка не сможет трескаться или вибрировать.

Для исключения напряжения цельного листа фанеры, его разделяют на несколько частей. Затем их фиксируют на дощатом полу либо системе лаг в шахматном порядке. При необходимости укладки подложки на лаги, просветы между ними должны быть в пределах 30–40 см.

Укладывая фанерный настил, не нужно ограничивать количество саморезов, так как более частый их шаг минимизирует прогибание фанеры, и уменьшает его вибрирование. Саморезы нужно ввинчивать так, чтобы их головки были утопленными в фанере. Так нужно делать для подготовки основания под напольную и настенную укладку кафеля.

Во время монтажа фанерного основания, нужно регулярно проводить контроль её горизонтальности посредством строительного уровня.

Часто возникают ситуации, когда приходится применять фанеру с меньшей толщиной. Что делать в таком случае? Использовать тонкий материал можно, но в несколько слоёв. Выкладывать квадраты при этом нужно так, чтобы швы нижнего слоя не совпадали с верхними. Для получения необходимой твердости фанерного основания, листы скрепляются друг с другом и закрепляются саморезами.

Подключение электрической системы

Чтобы все работало хорошо и правильно необходимо все правильно подключить и выбрать оптимальное сечение провода. Схема подключения бывает односторонней и двухсторонней в зависимости от расположения запитывающего провода. Сечение провода подойдет 1.5-2.5 мм. Если потребление пленки будет больше 2-3 Квт, то необходимо будет вести отдельную линию электропроводки, а это уже пахнет заменой электропроводки. Ниже приведу схемы подключения, из которых думаю, Вам станет все понятно. По подключению терморегулятора не должно возникнуть сложностей, так как с каждым идет инструкция по подключению.


схема подключения на 2 стороны


схема подключения на 1 сторону

Секреты теплого пола водяного типа

Реализация монтажных работ такого формата системы заключается в формировании специального деревянного основания с пазами. Именно здесь будут размещаться трубы. Альтернативным вариантом является установка их в полистирольные маты, которые плотно накрываются теплообменниками.

Комплекс подготовительных работ

Как правило, на деревянное основание укладывают лаги, на которых в дальнейшем формируется полноценный пол. Деревянные элементы располагают на одинаковом расстоянии в 60 см и с равной высотой.

Если проигнорировать данные рекомендации, то финишная поверхность из линолеума будет перекошенной. Между балками под утеплителем равномерно ложится слой защиты от пара, конденсата и воды.

Использование качественных и оригинальных материалов является залогом успешной реализации поставленных задач. Поэтому, если вы задействуете обычную пленку, то пар будет аккумулироваться в самом утеплителе и постепенно разрушать его.

Сверху на гидроизоляции размещается широкий слой утеплителя в виде минеральной ваты с плотностью в 40 кг/м3 или другой тип изделия. В конце конструкция накрывается специальной пленкой с качественными изоляционными характеристиками.

Настил досок следует выполнять так, чтобы между планками образовывался ровный паз для монтажа конкретной трубы. Величина такого проема должна четко соответствовать диаметру купленного элемента системы отопления

Однако не забывайте оставлять небольшой запас. Так, например, для трубы в 16 мм отлично подойдет паз размером 20*20 мм. Торцевая часть основания должна иметь узкую щель с округлыми краями в виде петель, чтобы обеспечить поворот для теплового канала.

Особенности процесса по сборке труб

Существует одно важное правило на этапе монтажа труб теплого пола. Сверху каждого паза продольного типа следует укладывать плоскую фольгу. Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске

Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске.

После таких действий труба теплого пола крепится к полу специальными пластинками на металлической основе. Это предупреждает выскальзывание детали из канавки.

По данной схеме осуществляется крепление всех труб

Особенно обращайте внимание на то, чтобы в рамках одного контура не было стыков. В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь

На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура

При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура

В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура.

Поэтому для трубы в 16 мм рекомендуется максимальная длина труб в 70-80 м, а для 20 мм – 110 м. Если расчетной длины будет недостаточно, то рационально произвести разбивку на несколько контуров.

Коммуникация с системой отопления

Одним и последних этапов формирования системы теплого пола на водной основе является подключение к отопительному узлу. Данную операцию можно реализовать несколькими способами.

Распространенный вариант подразумевает задействование коллекторной структуры со смесительным узлом и надежной ручной регулировкой. Однако технологию и механизм соединения выбирает сам владелец

После соединения элементов осуществляется процесс опрессовки трубопровода. Процедура носит обязательный характер, так как она минимизирует риски по возникновению протечек и вспучивания покрытия. Подготовка основания под монтаж линолеума или ламината заключается в укладке фанерных листов.
