Как уложить пленочный теплый пол под ламинат

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу»).

Пленку можно настилать:

  • На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м2.
  • На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м2.

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Если пленка односторонняя, ее располагают усиленной стороной вниз, а если двухсторонняя – сторона не имеет значения. Направление укладки пленки должно быть в сторону термостата, чтобы минимизировать расходы на проводку. Стелить пленку нужно медными контактами вниз, к которым впоследствии прикрепляют зажимы для подключения проводки.

Устройство и принципы работы

Теплый инфракрасный пленочный пол — это полиэтиленовая термостойкая пленка, в ней находятся полосы карбоновой пасты, которая соединяется медными шинами, также впаянными в пленку. Именно по этим шинам к углеродному материалу (чаще всего карбону) происходит подача электрического тока.

Устройство ИК плёнки для тёплого пола

Благодаря тому, что ток проходит через карбон, он выделяет максимум тепла. Полосы скомбинированы по пару штук в одном блоке. По разделительной полосе между блоками вы можете их разрезать, что значительно облегчает монтаж.

Подобная конструкция выгодна еще и тем, что в случае повреждения одной или нескольких полос, вся остальная лента будет функционировать. Поскольку промежуток между полосами маленький, то даже при поломке нескольких деталей пол будет равномерно сохранять тепло.

Линия разреза инфракрасной плёнки

Такая система отопления характеризуется экологичностью.

Во многих странах мира учеными давно приведены обоснования и доказательства благоприятного воздействия инфракрасных лучей на все живые организмы и абсолютной их безвредности для здоровья человека.

В таблице ниже приведены технические показатели и характеристики ИК теплого пола.

ХарактеристикаОсобенности
потребляемая мощность 1 м², Вт/м.ч45-67
ширина термопленки, см50
максимальная допустимая длина полосы термопленки, м8
температура плавления термопленки, °С130
питание220 В/50 Гц
длина волны обогрева ИК, мкм5-20

Количество расходуемой электроэнергии инфракрасного теплого пола зависит от размера участка и режима эксплуатации. Различные фирмы, выпускающие такие системы отопления предлагают свои модификации ИК полов. Все они имеют примерно идентичные характеристики и показатели, поэтому какому из них отдать предпочтение зависит только от вас.

Толщина термопленки — 0,4 мм. Благодаря этому ее можно монтировать под паркет, плитку, ламинат, линолеум. Помимо этого пленку вы можете установить на стены и потолок, чтобы максимально обогреть всю комнату.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

  1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
  2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
  3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
  4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

  1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
  2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

  1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
  2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
  3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
  4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Технология монтажа

Настилание пленки

После завершения подготовки можно начинать монтаж теплого пола на основание.

Для этого нам понадобятся такие инструменты:

  1. Нож или ножницы для резки пленки.
  2. Плоскогубцы для фиксации зажимов.
  3. Отвертка для подключения проводов к контактной группе терморегулятора.

Пленку режем только по намеченным линиям, как показано на фото

Укладываются нагревательные элементы по такому алгоритму:

  1. Используя острый нож или ножницы, разрезаем рулон термопленки на фрагменты нужной длины. Резать нужно исключительно по линии отреза, обозначенной на материале, иначе будут повреждены нагревательные элементы.
  2. Полосы с нагревательными элементами укладываем на основание так, чтобы медные токопроводящие шины были расположены внизу.
  3. Края полосы фиксируем на полу с помощью скотча (можно дополнительно использовать строительные скобы). Также скотчем склеиваем полосы между собой во избежание смещения.

Фиксация пленки скобами

  1. Следующий этап – подключение к электрической сети. Берем контактный зажим, вставляем его так, чтобы одна часть находилась между пленкой и контактной полосой из меди, а затем фиксируем деталь плоскогубцами.

Контактный зажим и его крепление

Схематическое изображение основных операций по подключению

  1. Контактный провод зачищаем, вставляем в крепление зажима и фиксируем, обжимая плоскогубцами. Второй конец провода через штробу в стене заводим к месту установки терморегулятора.

Укладка контактных проводов

  1. При подключении нескольких полос соединять их проводами нужно параллельно, т.е. левые контакты с левыми, правые – с правыми (см. схему). Чтобы не путаться, лучше приобрести провода двух цветов, тогда при монтаже системы будет ясно, что где находится.

Схема подключения пленок к терморегулятору

Изоляция зажима

  1. Все места присоединения проводов оборачиваем битумной изоляцией и плотно обжимаем руками. Этого вполне достаточно для эффективной защиты подключения от попадания влаги.
  2. Также изолируем свободные концы токопроводящих шин.

Битумная изоляция на концах шин

После того как все контакты будут присоединены и заизолированы, приклеиваем скотчем свободные края инфракрасной пленки. На очереди – подключение системы.

Сборка системы управления

Помимо укладки пленочных нагревателей сборка системы обогрева включает и другие операции:

Система, готовая к подключению

  1. Для контроля температуры пола в середине одной из полос монтируется термодатчик. Датчик наклеивается снизу – для этого и под него, и под контактный провод в теплоизоляционной подложке вырезаются отверстия.

Крепление датчика на изнаночной стороне

Для кабель-канала с проводом от датчика можно заранее проделать штробу в полу

  1. На стену в предварительно проделанное отверстие монтируется основание терморегулятора внешне напоминающее стандартный подрозетник.
  2. Контакты провода, идущего от термодатчика, вставляются в специальные клеммы терморегулятора.

Процесс подключения терморегулятора

  1. К другим клеммам присоединяются провод питания (от розетки или щитка) и монтажные провода, соединяющие контакты пленок теплого пола.
  2. Выполняется установка терморегулятора в гнездо на стене, после чего проверяется работоспособность системы. Для этого подается напряжение, выставляется необходимая температура и контролируется степень нагрева.

Так система подключается к терморегулятору

  1. Если все в порядке, далее инструкция предполагает укладку звукоизоляционной подложки под ламинат или другой отделочный материал. Естественно, желательно, чтобы эта подложка была совместима с системами теплого пола.
  1. Финальный этап – укладка напольного покрытия. Перед этим желательно заделать штробы в стенах, через которые провода заводились к терморегулятору.

Монтаж ламината

При должной сноровке весь процесс (естественно, не включая подготовительные операции, которые могут быть очень трудоемкими) занимает несколько часов. Вместе с укладкой ламината или линолеума вполне реально управиться с работой за полтора-два дня.

Как установить и подключить теплый ИК пол

Самостоятельный монтаж ИК пола на лоджии или балконе выполняется достаточно быстро. Скорость проведения работ в большей мере зависит от выбранного финишного отделочного слоя.

Опыт показывает, что больше всего времени потребует укладка плитки, меньше линолеум или ламинат.

Проведение работ проходит следующим образом:

  • Подготовка основания. Пол следует привести в порядок: снять старое покрытие, убрать плесень, произвести обработку антигрибковыми средствами. Перед укладкой основание обязательно выравнивается.
  • Под ИК теплый пол на балконе укладывается теплоизоляционная подложка. Для этой цели можно использовать любой вид утеплителя, кроме того, у которого присутствует фольгированный металлической слой.

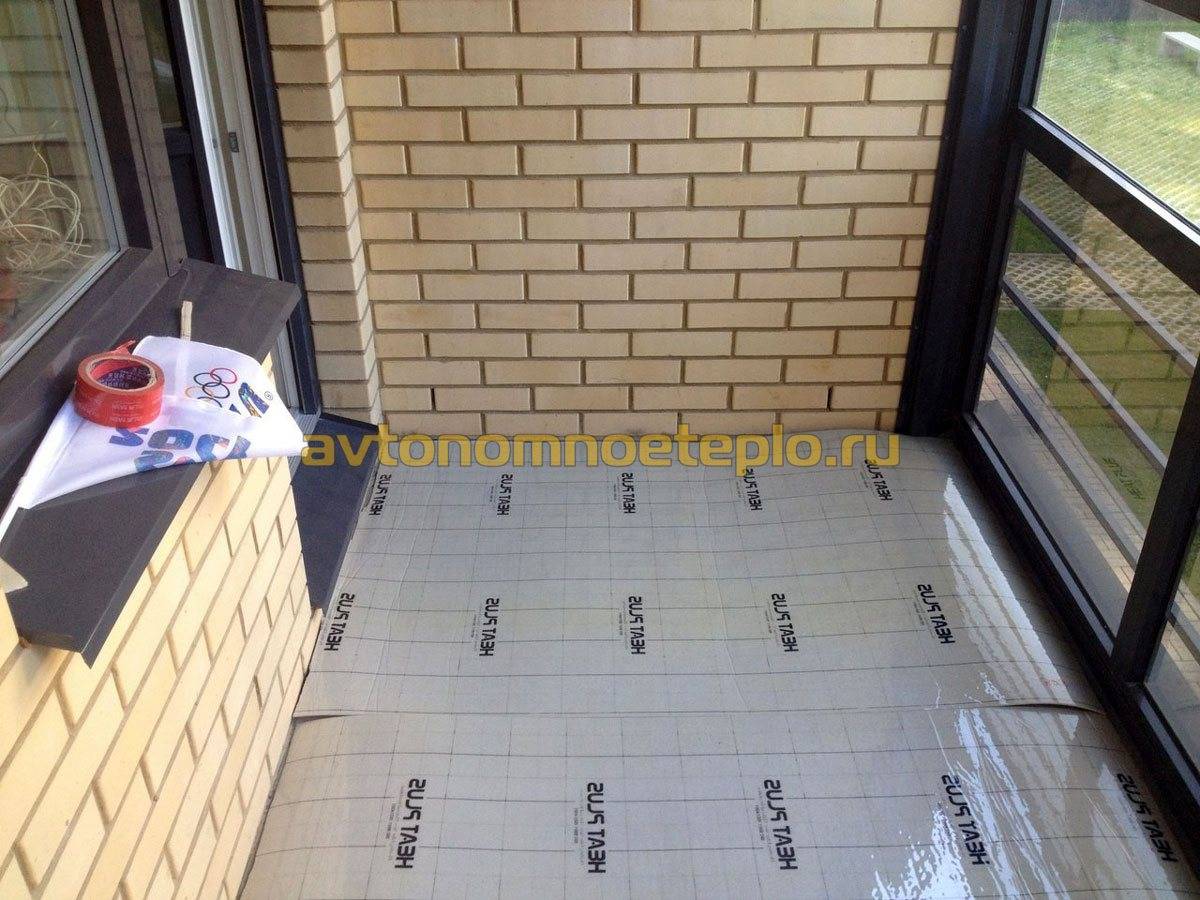

  • Раскладывается пленка. При этом необходимо учитывать, что ширина рабочей поверхности 25 см. Между рядами пленки зазор должен быть не больше 4 см. Укладывать листы внахлест категорически запрещается. Разрезать пленку можно в специально отмеченном месте.
  • Подводится напряжение. Если монтаж выполняется самостоятельно, необходимо учесть несколько важных деталей. Начинать работу необходимо с установки терморегулятора и подведения к нему питающего кабеля. Подключение полов выполняется строго сверху пленки.

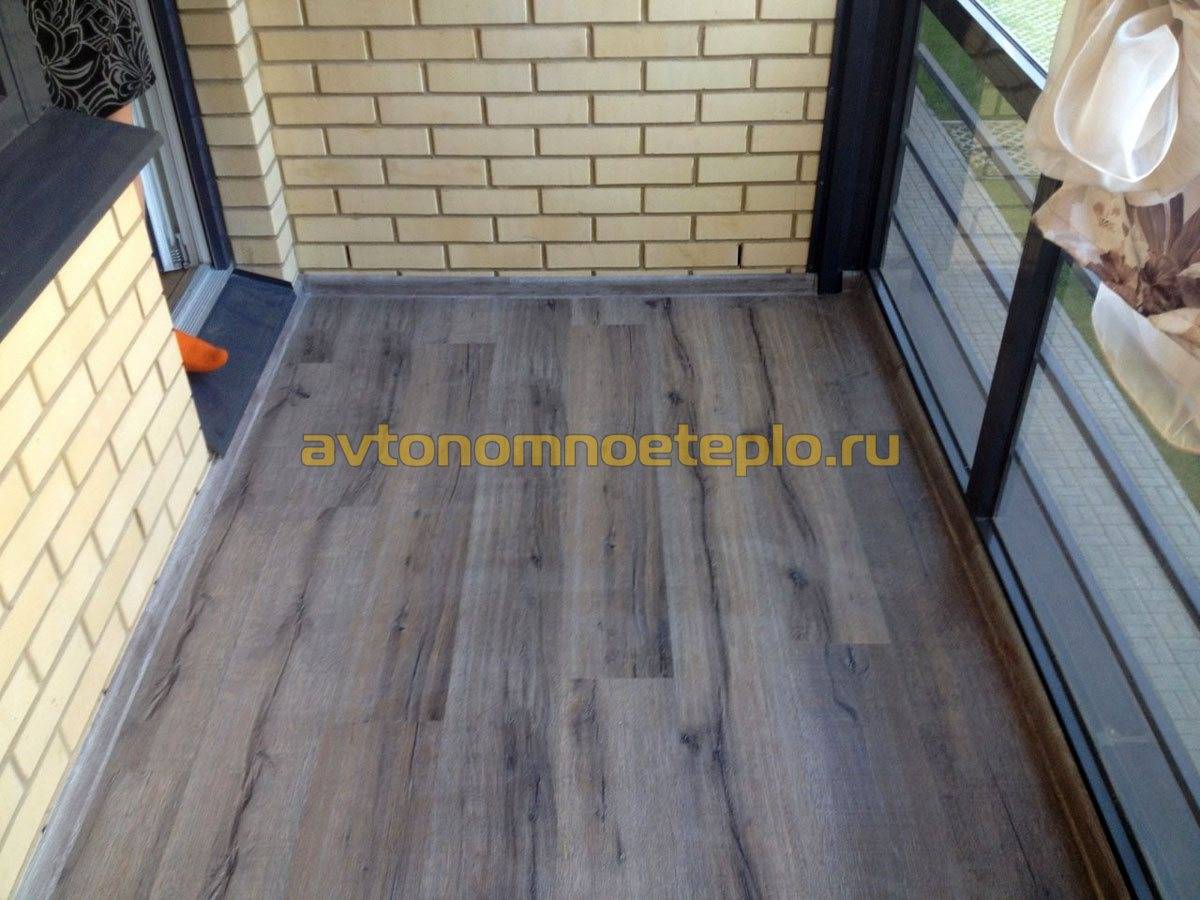

  • Монтаж финишного покрытия. Ламинат и линолеум укладываются непосредственно сверху пленки. Для плитки потребуется предварительно проложить армирующую сетку. Используемый клеевой раствор должен предназначаться для облицовки теплых полов.

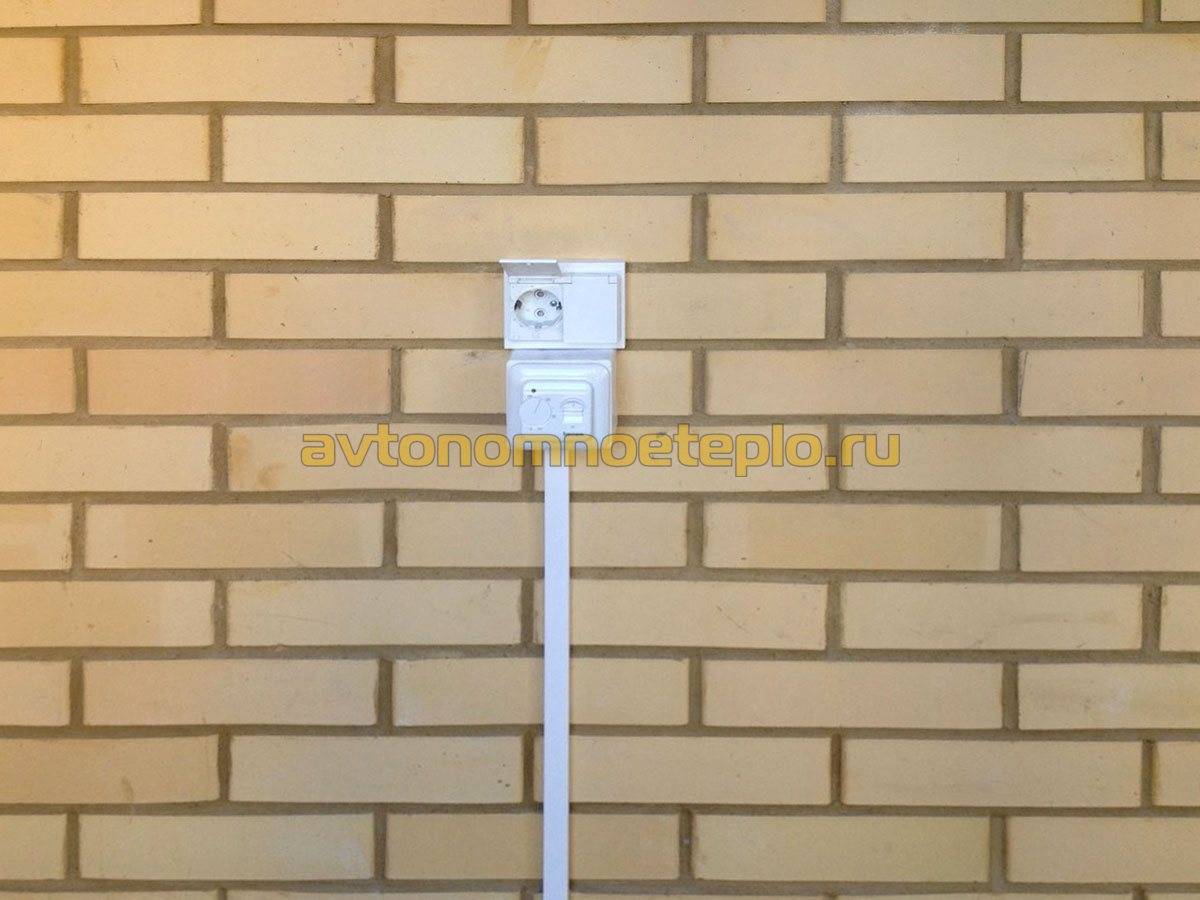

Напряжение на терморегулятор должно подаваться от отдельного автомата, запитанного непосредственно от счетчика. Обязательна установка УЗО.

Требования к балкону перед укладкой плёночного пола

Пленка, которая покрывает нагревательные элементы теплых полов, является сверхпрочной и способной выдерживать механические нагрузки. Устройство инфракрасной системы отопления полностью безопасное, поэтому к помещению, где планируется выполнять монтаж, предъявляются относительно небольшие требования.

Утепление балкона инфракрасными теплыми полами может выполняться при условии:

  1. Отсутствия влаги на полу. Предварительно необходимо простелить гидробарьер, в случае изготовления стяжки, раствор должен полностью высохнуть.
  2. Ровное основание. Эффективный обогрев лоджии инфракрасным полом возможен только при условии укладки пленки на ровную плоскость. Потребуется устранить неровности. Максимально допустимый перепад составляет 1-2 мм на 1 м².

Утеплить на лоджии пол с помощью ИК пленки является экономически выгодным решением, по сравнению с водяными или электрическими полами.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Известные производители тёплых полов под ламинат

Электрический тёплый пол под ламинат представлен во продаже от десятков производителей. Согласно отзывам потребителей, лучшая продукция рассматриваемой категории предлагается следующими производителями:

«Теплолюкс». Известный отечественный производитель, предлагающий продукцию эконом-класса.

В ассортименте завода имеются как кабельные греющие изделия, так и готовые маты.

Devi – крупный производственный концерн из Дании.

Все товары бренда сопровождаются гарантией на протяжении 20 лет.

Греющие кабели отличаются не только высоким уровнем теплоотдачи, механической прочностью, надёжностью и долговечностью, но также экономией электроэнергии.

Heat Plus – южнокорейский производитель поставляет на российский рынок инфракрасные плёнки, которые имеют толщину менее 1 мм.

Все греющие элементы снабжается карбоновыми отопительными приборами, которые отличаются пожаробезопасностью, а также эффективностью и долговечностью.

Rehau – самый известный в рейтинге производитель греющих кабелей.

Многофункциональный концерн был основан в Германии более 100 лет назад, а на территории нашей страны работают несколько собственных профильных заводов данного бренда.

Продукция предприятия реализуется через сеть официальных дилеров, которые также оказывают полноценную поддержку и сервисное обслуживание проданных товаров.

Unimat – ещё один производитель тёплых полов из Южной Кореи.

Компания сосредоточена на выпуске стержневых карбоновых изделий.

Вся продукция бренда сертифицирована к применению на территории РФ, адаптирована под стандарты и промышленную частоту электрических розеток.

Потребитель может выбрать стережёные карбоновые нагреватели с разным уровнем мощности, оснащённые собственными терморегуляторам и высокочувствительными датчиками температуры.

Рейтинг, приведённый выше, является субъективным. Он основан на реальных отзывах клиентов перечисленных компаний. Таким образом, он является рекомендательным и не может быть использован как прямое указное к покупке рассматриваемой продукции.

При покупке тёплого пола, необходимо проверить паспорт качества на предлагаемое изделие, а также сертификат соответствия. В таких ситуациях, заинтересованное лицо ограждает себя от риска приобретения подделки. Кроме того, в официальной сопроводительной документации указываются все технические характеристики оборудования, что позволит подобрать наиболее подходящее для конкретного помещения устройство.
