Можно ли класть теплый пол под линолеум — рассмотрим во всех подробностях

Подключение электрической системы

Чтобы все работало хорошо и правильно необходимо все правильно подключить и выбрать оптимальное сечение провода. Схема подключения бывает односторонней и двухсторонней в зависимости от расположения запитывающего провода. Сечение провода подойдет 1.5-2.5 мм. Если потребление пленки будет больше 2-3 Квт, то необходимо будет вести отдельную линию электропроводки, а это уже пахнет заменой электропроводки. Ниже приведу схемы подключения, из которых думаю, Вам станет все понятно. По подключению терморегулятора не должно возникнуть сложностей, так как с каждым идет инструкция по подключению.

схема подключения на 2 стороны

схема подключения на 1 сторону

Какой вариант предпочесть — водяной или инфракрасный?

На данный момент существуют два принципа обустройства теплых полов — электрический и водяной.

При обогреве помещений с помощью электрического теплого пола, в качестве теплоносителя выступает переменный ток, протекающий в электросети. Поступая на нагревательный кабель или пленку, электрический ток трансформируется в тепло.

Инфракрасный нагревательный элемент преобразовывает электрический ток, подведенный к его клеммам, в тепло

В системе водяного теплого пола теплоносителем служит горячая вода центрального отопления, которая циркулирует по трубам, смонтированным в толще стяжки. Тепло, исходящее от труб или пленки, нагревает поверхностный слой пола, распространяясь таким образом по всему помещению. Давайте рассмотрим достоинства и недостатки электрической и водяной системы подогрева, чтобы понять, какой тёплый пол под линолеум станет залогом комфорта и удобства в использовании.

Сравнивая системы обогрева, нужно отметить, что водяной теплый пол чаще применяется в индивидуальном строительстве, а электрический – при обустройстве квартир. В многоквартирных домах водяная система обогрева применяется реже, так как центральная система отопления, особенно в старых домах, не рассчитана на увеличение нагрузки. Поэтому, врезка теплого пола в стояк отопления может окончиться, попросту говоря, неприятностями. Горячая вода, циркулирующая по трубам водяного пола, постепенно охлаждается и возвращается в стояк практически холодной. Это значит, что в квартире, расположенной этажом ниже, радиаторы отопления нагреваться не будут.

Водяной теплый пол прокладывается в толще стяжки, равномерно нагревая поверхность напольного покрытия

Иначе дело обстоит в новых домах, где, как правило, система отопления заводится на этаж и разветвляется в стяжке. В этом случае, водяной пол под линолеум может быть смонтирован без особого труда. Достаточно лишь разобрать стяжку и врезать контур труб теплого пола в уже существующую разводку. Однако, «подружившись» с системой отопления, водяной теплый пол может столкнуться с новым препятствием – высотой потолка. При установке водяного обогрева, потеря по высоте помещения составит 100-150 мм за счет «пирога» теплого пола, состоящего из утеплителя, арматуры, труб и дополнительного слоя стяжки. Подобного недостатка лишен инфракрасный теплый пол, представляющий собой тонкую пленку, которая минимально влияет на высоту помещения.

Водяной теплый пол представляет собой замкнутый контур из труб, подключенный к коллектору

Еще одно принципиальное свойство теплых полов – инерционность. Водяной теплый пол обладает высокой инерционностью, то есть медленно нагревается и долго остывает. Такой постепенный нагрев хорошо сочетается с линолеумом, ограждая напольное покрытие от перегрева из-за резких скачков температуры. Пленочный теплый пол под линолеум в этом отношении, не настолько хорош, как водяной. Низкая инерционность инфракрасных нагревательных элементов, с одной стороны, позволяет быстро регулировать температурный режим обогрева, но с другой, может привести к перегреву линолеума.

Инфракрасный теплый пол состоит из параллельно соединенных нагревательных полос, подключенных к терморегулятору

Относительно влияния на здоровье человека, более полезен водяной теплый пол. Электрический пленочный пол не настолько безопасен, как могло бы показаться. Он генерирует слабое электромагнитное излучение, как и любой другой электроприбор. Мало того, на поверхности инфракрасного теплого пола будет накапливаться статическое электричество, а это значит, что напольное покрытие будет интенсивно притягивать частички пыли.

Нагревательный элемент инфракрасного теплого пола состоит из графитовых полос, запаянных в лавсановую пленку

Выбирая систему теплого пола, нужно обязательно оценить ее экономичность в двух аспектах –  в монтаже и в эксплуатации. Водяной теплый пол потребует значительных финансовых вложений на этапе установки, но будет более экономичным в использовании. Инфракрасный теплый пол под линолеум, наоборот, – простой и недорогой в укладке, но обернется на этапе эксплуатации немалым расходом электроэнергии. Оценив все «за», «против» водяного и инфракрасного теплого пола, вам остается только выбрать систему обогрева, оптимально подходящую к конкретным условиям вашего дома или квартиры, — линолеум отлично комбинируется с любой из них.

Системы тёплых полов

Дополнительный обогрев полов позволяет значительно повысить комфорт в жилых помещениях, стабилизировать температуру, которая будет поддерживаться в автоматическом режиме, в некоторых случаях — полностью отказаться от других нагревательных приборов.

Из существующих в настоящее время трёх основных разновидностей электрического тёплого пола для укладки под ламинат и линолеум подходит только одна — наиболее современная и тонкая — карбоновая теплоизлучающая плёнка. Кабельные системы, за счёт своих габаритов и способа распределения, используются для заливки в стяжку, которая гарантирует целостность кабеля, а также помогает распределить тепло равномерно по поверхности напольного покрытия.

Теплонагревающие маты применяются для обустройства тёплого пола под ламинат, но не подходят для напольного покрытия, выполненного из линолеума, так как имеют профилированную поверхность, которая будет проступать через линолеум.

Все три конструкции имеют схожие показатели по энергопотреблению и температуре нагрева поверхности пола. Для настройки и регулировки используются идентичные контроллеры и силовые блоки. Немного отличается температура максимально допустимого нагрева, однако всё сводится к единому требованию — поверхность пола в жилых помещениях не должна превышать 27 °С, в нежилых комнатах допускается повышение до 31 °С.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Монтаж водяного пола под линолеум

Перед началом монтажа необходимо полностью очистить и подготовить черновую стяжку. У стяжки не должны иметься перепады высот. Когда вы проведете выравнивание, если это нужно, то следует начать установку слоя теплоизоляции, который будет препятствовать потере тепла.

Чаще всего в качестве теплоизоляционного материала используют пенополистирол (пенопласт). После того, как вы провели установку теплоизоляционного слоя, необходимо покрыть его при помощи пленки из полиэтилена. По все площади монтируются демпферные ленты. После этого устанавливается сетка из арматуры.

Далее нужно уложить трубы обогревательной системы на арматурную сетку. Сделать это можно, если использовать хомуты, благодаря им происходит фиксация. Затем необходимо провести проверку герметичности под рабочим влиянием. Если проверка прошла успешно, то вода должна остаться внутри труб. Завершающий этап монтирования – это заливание чистовой стяжки и укладка напольного покрытия, в данном случае линолеума.

Монтаж электрического теплого пола

Описанный выше процесс подготовки основания является очень важным и обязательным. Когда основание готово можно приступить к укладке теплоизоляционного материала, он укладывается теплоотражающим материалом вверх, для лучшего отражения тепла во внутрь помещения. Полосы подложки склеиваются между собой скотчем. Подбор толщины подложки зависит от того, насколько прохладно основание пола.

Если под основанием находится отапливаемое помещение, то можно использовать тонкую подложку, порядка 3-4 мм толщины, и укладывать ее только в местах где будет монтироваться тёплый пол, в противном случае, подложку нужно подбирать соответствующей толщины и прочности и раскладывать ее по всей площади пола.

Для раскладки нагревательного кабеля закрепим отрезки монтажной ленты с отступом друг от друга не более 70 см. Крепление ленты производится любыми способами, обеспечивающими связь с основанием. Это могут быть как распорные дюбели, так и специальные шурупы.

Когда секции монтажной ленты закреплены, можно приступать к раскладке греющего кабеля. Для этого рассчитаем интервалы раскладки так, чтоб эффективно задействовать всю площадь. Отношение площади к длине нагревательной секции даст ориентировочное значение интервала раскладки. Длина нагревательных секций указывается в паспортных данных.

Укладка начинается от терморегулятора, который монтируется в стене заранее на уровне 30 см от пола. Соединительный конец нагревательной секции подведем к месту расположения последнего. Первыми на монтажную ленту крепятся соединительная муфта холодного кабеля (питание 220 В) и нагревательного элемента. Далее кабель укладывается равномерно, без пересечений и крутых изломов.

Как правило, шаг укладки составляет 10 см. Если он будет меньше, то нагревательные элементы могут перегреваться. Кабель укладывается челночным способом. Поворотные колена должны быть плавными и отстоять от стены на расстоянии 10 см. по всему периметру обогреваемой площади.

Соединительные концы нагревательного элемента выводятся к терморегулятору. Датчик температуры помещают отдельно в специальную трубку, которую плотно закрывают заглушкой с одной стороны, а второй конец протягивают до монтажной коробки терморегулятора. Обратные концы провода от датчика подводят к терморегулятору. Гофрированную трубку монтируют в проделанной канавке в стене и заделывают цементом.

Перед соединением концов проводов нагревательных секций и датчика температура к терморегулятору, их необходимо залудить. Когда соединения произведены должным образом, систему можно проверить, включив ее на короткий промежуток времени.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

• дополнительного отопительного устройства;
• основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

• жилых комнат;
• санузлов;
• подсобных помещений;
• лоджий;
• санузлов;
• зимних садов;
• общественных зданий;
• спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум — это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Монтаж теплого водяного пола под линолеум

Для монтажа теплого пола необходимо приобрести следующие материалы:

• полиэтиленовую пленку, толщина которой составляет 150 мкр;
• полистирольную плиту толщиною более 20 мм (с “бобышками”);
• армирующую сетку;
• демпферную ленту;
• входной и выходной коллекторы;
• трубу для теплого пола, изготовленную из сшитого полиэтилена.

Схематичное устройство теплого водяного пола наглядно показывает, что труба находится внутри бетонной стяжки, поэтому каждый контур состоит из целого отрезка

Начинают монтаж теплого водяного пола с обеспечения гидроизоляции и теплоизоляции бетонного основания, которое должно быть ровным и чистым. На капитально выровненную стяжку укладывают полиэтиленовую пленку.

Соседние полотна скрепляют строительным скотчем. На пленку производят укладку полистирольных плит, имеющих специальные возвышенности, которые называют “бобышками”.

Необходимы бобышки для быстрого закрепления гибкой трубы теплого пола в нужной конфигурации.

Расположение полиэтиленовой или металлопластиковой трубы водяного теплого пола на специальных матах с бобышками. Дополнительно система фиксируется армирующей сеткой

Величина шага укладки трубы составляет от 10 до 30 см. На выбор шага укладки влияет объем теплопотерь в помещении, обустраиваемом теплым полом. В среднем уходит около 5 погонных метров полиэтиленовой трубы на один квадратный метр отапливаемого помещения.

Поверх полистирольных плит с закрепленной между бобышками трубой укладывается армирующая сетка, которая нужна для укрепления бетонной стяжки, в которой прячется система теплого водяного пола.

По всему периметру комнаты вдоль стен прокладывается демпферная лента, которая сможет компенсировать тепловое расширение цементной стяжки. Затем подключают один конец трубы к входному коллектору, а другой – к выходному. Смесительный узел закрепляется в коллекторном шкафу, прикрученном к стене комнаты.

На этом монтаж трубы для теплого пола считается завершенным. Заливается стяжка. Линолеум укладывается не на саму бетонную стяжку, а на листы фанеры. Другие напольные покрытия можно размещать без использования фанеры в соответствии с требованиями технологии их монтажа.

Преимущества монтажа системы теплого пола в доме наглядно представлено на схеме. Теплые полы под линолеум идут как дополнительный обогрев к существующей системе отопления

Водяной теплый пол вы можете использовать как дополнительное отопление к радиаторной системе. При желании теплый пол может полностью ее заменять, выступая самостоятельным поставщиком тепла в доме.

Водяное напольное отопление функционирует на любом источнике энергии: газ, жидкое топливо, электричество. При этом не требуется нагрева теплоносителя в системе до высоких температур. На входе в контур температура теплоносителя составляет 30-40 градусов.

Во время эксплуатации системы водяного от отопления не возникает электромагнитное излучение, воздействие которого вредно для здоровья человека. Так как в полу отсутствуют разъемные соединения, то вероятность возникновения протечки равна нулю.

Срок службы системы составляет 50 и более лет.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Схема монтажа

Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.

Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.

Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать

Это указание очень важно соблюдать.

Укладка ламината

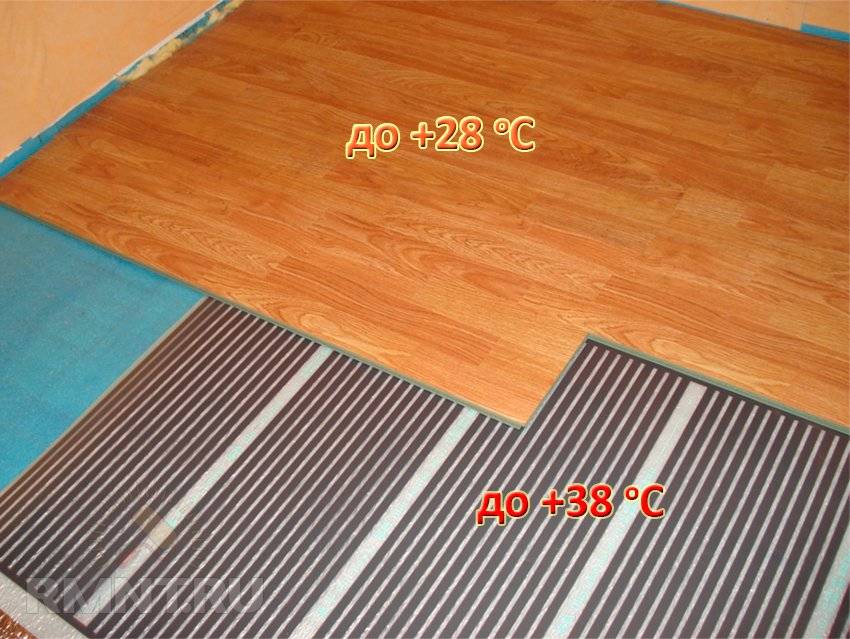

Укладывать ламинат или линолеум можно непосредственно на ИК-плёночный нагреватель. На максимальных режимах работы он не нагревается свыше 35 °С — напольное покрытие от них не расплавится и не рассохнется. Однако выбранное напольное покрытие должно иметь соответствующий допуск, что помечается на упаковке специальным значком или пояснением, что данный ламинат/линолеум совместим с электрическим или водяным тёплым полом.

Необходимо предусмотреть возможность термического расширения напольного покрытия. Поэтому перед началом укладки ламината обязательно расположите вдоль стены распорные клинья — они создадут зазор между стеной и уложенным из ламината полом в 8–10 мм. Уложенный таким образом пол будет «плавающим», от расширения материала во время работы системы тёплый пол он не покоробится.

Укладку ламината завершают монтажом плинтуса, который обязательно крепится к стене и не прижимает ламинат жёстко.

Работы по обустройству тёплого пола по деревянному настилу не представляют сложности. Они не связаны с заливкой выравнивающих смесей и ожиданием, когда стяжка наберёт необходимую прочность. Все работы можно выполнить в течение одного рабочего дня.

Высокая степень автоматизации позволяет существенно экономить электроэнергию, а при использовании модульных конструкций «зебра» заменить, в случае выхода из строя, отдельный нагревательный элемент.

рмнт.ру

Подготовка основания

Это общий момент, и требования к качеству будут аналогичны, вне зависимости от напольного покрытия. Всего есть два требования – теплоизоляция и гладкость.

Из всего спектра предлагаемых материалов, лучше всего для нашей цели подходят:

• Пробковая подложка;
• Сшитый пенополиэтилен;
• Экструзионный пенополистирол.

Разница между ними в том, что пробковую подложку стелют на полиэтиленовую плёнку, чтобы избежать воздействия остаточной влаги из стяжки. По толщине, лучше всего использовать материал 4 мм.

Но подложку надо укладывать только на идеально ровную и гладкую поверхность. Выравнивать бетонное основание следует быстросохнущей самовыравнивающейся стяжкой. Она набирает прочность по всей толщине в течение 1-2 суток. И что особенно приятно – можно обойтись без маяков. Приготовленная по инструкции смесь, сама выровняется по уровню горизонта. После созревания стяжки, её покрывают грунтовкой.

Деревянные полы требуют другого подхода. С их выравниванием лучше всего справляется влагостойкая фанера, толщиной 18-20 мм. Перед работой, листы следует проолифить с нижней стороны. Листы укладываются встык и прикручиваются саморезами. Между стеной и покрытием остаётся припуск в 1 см. Частота крепежа вдоль края 15-20 см, а по центру 30-40 см. Головки саморезов должны быть чуть утоплены. После закрепления фанеры, вдоль швов проходят шлифмашинкой. Это позволит выровнять мелкие перепады высот. Самой лучшей проверкой надёжности, являются собственные ощущения. Пройдитесь по полу, попрыгайте в разных местах. Если нет ни скрипа, ни вибраций, то основание готово для теплоизоляции.

На подготовленное основание, настилают подложку. Фиксировать её можно двухсторонним скотчем. При этом, скотч должен быть наклеен таким образом, чтобы на одну полосу попадали края смежных отрезов подложки.

ВАЖНО: направление укладки подложки, должно быть перпендикулярно полосам нагревательной плёнки. Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора

НАХЛЁСТ НЕДОПУСТИМ!

Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора. НАХЛЁСТ НЕДОПУСТИМ!

Сверху, отрезы теплоизолятора, проклеивают скотчем вдоль шва.

Как правильно уложить нагревательный кабель

Монтажному процессу предшествует этап, на котором деревянное или бетонное основание пола необходимо подготовить:

Прежде всего, его нужно выровнять и упрочнить. Если это бетон, то придется залить стяжку, чтобы заделать дефекты и придать плоскости определенную ровность. Вид стяжки может быть любым — цементно-песчаный раствор, приготовленный своими руками, сухая готовая смесь или полимерные полы. Деревянное основание нужно отшлифовать, но перед этим заделать все щели и зазоры.

Далее на подготовленную поверхность укладываются два слоя:

• нижний — гидроизоляция
• верхний — теплоизоляция

Теперь все это заливается стяжкой, которая по толщине будет больше, чем стяжка снизу.

Кто-то может отметить, что такой толстый пирог существенно снизит высоту потолков. С этим не поспоришь, поэтому иногда от теплоизоляционного слоя отказываются. Но это приводит к небольшим потерям тепла.

Теперь к вопросу о том, по какой схеме надо укладывать нагревательный кабель:

• Оптимальный вариант — змейка. Но учтите, что необходимо избегать мест, где будет установлена крупногабаритная мебель и большие предметы. Это первое.
• Второе — расстояние от стен до кабеля должно быть не меньше 10 сантиметров.
• Третье — оптимальное расстояние между витками составляет 25–30 сантиметров.

Если вы все это учтете, то можно гарантировать эффективное распределение тепла по всей поверхности.

Есть несколько нюансов, которые касаются качества результата. Так как нагревательный кабель укладывается под керамическую плитку, то провести его ремонт будет затруднительно, если что-то вдруг пойдет не так. Поэтому специалисты советуют перед заливкой стяжки проверить электрический теплый пол на предмет правильной его работы. То есть укладывается кабель, в полу между двумя витками кабеля монтируется термодатчик, в стене устанавливается терморегулятор, и все это подключается между собой и через терморегулятор к сети переменного тока, то есть в розетку.

Теперь необходимо проверить, все ли витки работают, одной ли они температуры, и нет ли сбоев. Если вас все устраивает, то система отключается от подачи электричества, и проводится заливка стяжки. Какую стяжку в этом случае стоит использовать? Никакой разницы нет. Главное — чтобы пол был прочным, поэтому раствор на основе цемента является оптимальным вариантом. Технология нанесения стяжки требует создания ровного основания, на которое впоследствии будет уложена керамическая плитка. Поэтому придется постараться. Важный момент — равномерное распределение раствора по всей поверхности.

А теперь запомните одно правило — после заливки цементного раствора не стоит спешить. Необходимо выждать не менее двух недель, чтобы он хорошо просох. В этот период времени включать подогрев пола под плитку нельзя. Стяжка еще влажная, поэтому велика вероятность, что нагревательный кабель перегорит.

Монтаж керамической плитки

Устройство теплых полов

Итак, все готово, и можно переходить к финальному этапу. Сегодня строительный рынок предлагает специальные скрепляющие смеси, а также затирки для плитки, которые используются именно для укладки кафеля на теплый пол. Выбирать из всего многообразия предлагаемых смесей довольно сложно, даже если на упаковке написано, для чего этот состав предназначен. Поэтому обратитесь к менеджеру строительного магазина и не тратьте на поиски свое время.

Чем же отличаются эти готовые смеси от остальных?

• Во-первых, изготовленный из них раствор более пластичен.
• Во-вторых, они обладают лучшими характеристиками, в частности, значительной устойчивостью к действию высоких температур.
• В-третьих, в их составе большое количество различных добавок, которые повышают качество раствора.

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

1. Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.

2. Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.

3. На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
4. Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.

5. Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.

6. Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
7. На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
8. Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
9. Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.

10. После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.

11. Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
