Подложка для теплого водяного пола: разбираемся во всех подробностях

Обзор характеристик разных видов подложек

НазваниеСвойства и характеристикиЦена за м 2
Полиэтилен фольгированный самоклеющийсяТолщина 8 мм. Применяется на особо сложных поверхностях. Отличная отражающая способность и гидро -, звукоизоляция.99 руб.
Односторонний полиэтилен ламинированныйТолщина 8 мм. Хорошая теплоизоляция и водонепроницаемость.58 руб.
Вспененный полиэтилен Тепофол НПЭТолщина 2 мм. Средняя изоляция тепла и шума.8 руб.
Полистирол фольгированныйТолщина разная. С разметкой. Отменные теплоизолирующие и теплоотражающие свойства.150 руб.
Подложка TuplexТолщина 3 мм. Заглушает звук шагов. Максимальная гидроизоляция и отражающая теплоизоляция долговечность.70 руб.
Теплоотражающая подложка для теплого пола с лавсановым покрытиемТолщина 3 мм. Тепло-, звуко-, гидро-, пароизоляция. Химически устойчиво.75 руб.
Пробковая подложкаХорошая изоляция звука и тепла. Экологически чиста.От 60 руб.

Можно заметить, что цена на подложку под теплый пол зависит от:

  • материала, из которого изготовлена подложка;
  • толщины подложки;
  • количества и качества её характеристик и свойств.

Какую подложку лучше выбрать?

При выборе подложки под теплый пол, в первую очередь, нужно обратить внимание на толщину и качество подложки. Конечно же, лучше выбрать подложку с максимальным количеством позитивных свойств и большей толщиной, так как от неё зависит эффективность тех или иных функций

Хорошая подложка будет стоить от 70 рублей за квадратный метр, но зато она будет выполнять все необходимые функции и порадует вас своей эффективностью и долговечностью. Качественная подложка для водяного теплого пола должна обладать такими свойствами:

  • иметь высокую эффективность гидроизоляции и теплоизоляции;
  • должна присутствовать высокая отражательная способность;
  • быть экологичной;
  • материал, из которого она изготовлена, должен быть стойким к изменениям температур;
  • обладать звукоизолирующей способностью;
  • быть стойкой к деформациям;
  • не вызывать сложностей в монтаже.

Наиболее подходящей и качественной считается подложка из пенополистирола, потому что она соответствует всем необходимым характеристикам. Её специалисты рекомендуют в первую очередь.

Монтажная схема по бетонному основанию

Схема водяного теплого пола по бетонному основанию

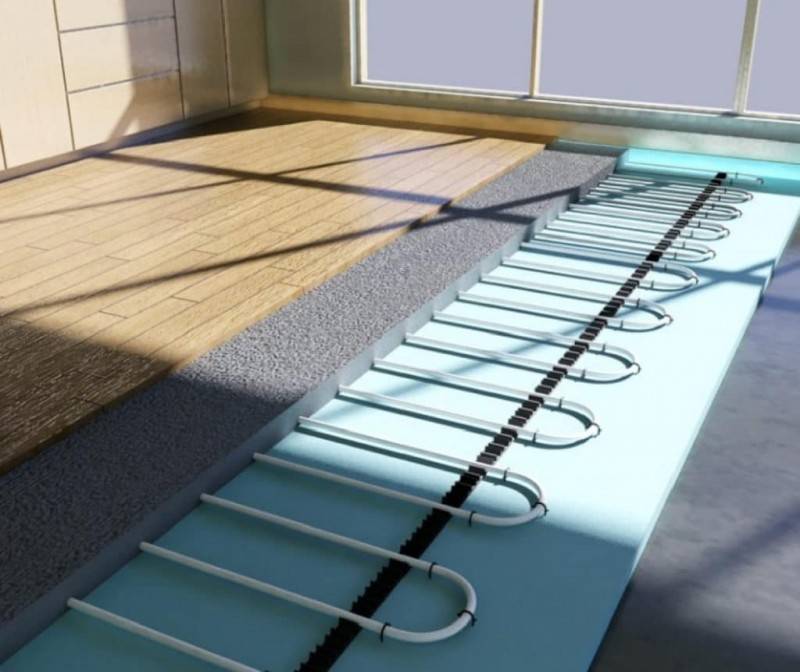

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Слой теплоизоляции

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Укладка труб

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Укладка труб

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

  • медными;
  • металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Правила установки

Монтаж подложки под теплый водяной пол выполняется по ровной поверхности

При этом важное значение имеет материал, из которого подложка изготовлена. Все работы по устройству подложки можно представить в виде определенного алгоритма действий:

  • готовится поверхность чернового пола. На ней устраняются перепады и все неровности. Рекомендуется для этого использовать самовыравнивающую растворную смесь;
  • проверяется уровень пола, составляется схема прокладки водопроводных труб;
  • укладывается подложка. При этом ее отражающий слой остается на поверхности. Подложку выкладывают ровным слоем по всей поверхности, на которой планируется монтировать систему теплового водяного пола. Стыковочные участки в обязательном порядке дополнительно изолируются монтажными материалами – скотчем или клеящейся лентой;
  • если подкладка монтируется из нескольких элементов, то их укладывают плотно, стыковочные швы проклеивают скотчем с металлизированной основой. Это позволит улучшить паро- и гидроизоляционные свойства пола.

Подложка под водяной теплый пол укладывается ровным слоем по всей поверхности

Выполнив все перечисленные мероприятия, разрешается приступать к монтированию самой отопительной системы. Опытные специалисты рекомендуют укладывать трубы исключительно на отражающие покрытия.

Если рассматривать общие требования, то подложка под теплый водяной пол должна в полной мере соответствовать тепловым возможностям системы и представлять собой дополнительный фактор по их улучшению.

Изучив все характеристики подложек для водяного пола, вы сможете сделать правильный выбор, чтобы сохранить тепло в своем доме.

Практические рекомендации выбора подложки под различные напольные покрытия

Профессиональные строители рекомендуют подбирать конкретный тип подложки с учетом многих существующих факторов, один из них – тип финишного полового покрытия. Рассмотрим несколько наиболее часто встречающихся вариантов.

  1. Финишное покрытие – керамическая плитка. Плитку следует класть на цементно-песчаную стяжку, это создает значительные дополнительные нагрузки на подложки. Рекомендуется выбирать материалы с высокими показателями несущей способности: экструдированный пенополистирол или плиты ОСП. В пенополистироле трубы отопительной системы можно прятать в специальных канавках – уменьшается общая высота отопительного пирога. Керамическая плитка отлично проводит тепло, не боится нагрева до высоких температур, по всем показателям считается оптимальным вариантом для полов с водяным обогревом.

  2. Финишное покрытие – ламинат. Имеет небольшой вес, под него можно применять любые виды подложек, в том числе и самые мягкие. Главное требование – максимальные показатели теплосбережения. Дело в том, что ламинат сам плохо проводит тепло, если теплосбережение будет неэффективным, то значительно возрастают потери энергии, водяной обогрев пола становится нерентабельным.

  3. Финишное покрытие – линолеум. Очень мягкий материал, укладывается на специальные гипсокартонные плиты с добавками для повышения прочности. Есть варианты монтажа на листовую фанеру или ОСП, но эти материалы плохо пропускают тепло от системы, что понижает коэффициент ее полезного действия. Гипс имеет большой вес, подложки должны иметь повышенные показатели физической прочности. Рекомендуются пробковые, пенопластовые или пенополистирольные.

Варианты использования в качестве финишного покрытия полов с подогревом натуральной доски или паркета рассматривать не стоит. Такие схемы обустройства водяного подогрева применять не рекомендуется, нет никакой отдачи, а проблем возникает много. Во время длительной эксплуатации при повышенных температурах натуральное дерево обязательно усохнет, на нем появятся трещины. В критических ситуациях потребуется их полная замена с демонтажем системы подогрева. Кроме того, натуральное дерево считается отличным теплоизолятором, соответственно, система обогрева будет работать сама на себя, на микроклимат влияние минимальное.

Подложки могут иметь стандартные канавки для прокладки труб отопительной системы или выступы (бобышки). Второй вариант считается универсальным, он ничем не ограничивает вид контура системы, во время монтажа можно выбирать любое положение с учетом геометрических особенностей помещения. Отдельные плиты собираются в прочную конструкцию по системе шип/паз, могут иметь дополнительные замки крепления. Для облегчения монтажа некоторые производители на внешней стороне подложек дают примерные схемы расположения отопительных труб.

Какую подложку лучше выбрать

Обзор характеристик разных видов подложек

Нюансы работы

Все вышеперечисленные особенности монтажа стяжки являются основными. Однако существуют и дополнительные тонкости, которые также следует запомнить, прежде чем приступить к отделочным работам и эксплуатации.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой. Очень часто сразу после ввода в эксплуатацию пола трубы начинают протекать, покрываются коррозией или ржавчиной. Надежное предотвращение тепловых потерь обеспечивается укладкой теплоотражающего слоя.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой

Следует внимательно подбирать используемые материалы при монтаже теплого пола. Основным таким материалом является цемент. Большинство марок этого средства по прошествии определенного периода времени начинают слеживаться, теряют качественные характеристики. Профессионалы рекомендуют покупать цемент накануне его использования, чтобы он слишком долго не оставался в бездействии и не утратил свои свойства.

Дальнейший уход за готовой стяжкой не вызывает затруднений. Главное – обеспечить нормальную влажность в течение недели после того, как будет выполнена заливка. Это необходимо по той причине, что цемент становится наиболее прочным через 25 дней после того, как раствор будет приготовлен.

Чтобы поддерживать различные химические процессы, благоприятно воздействующие на состояние покрытия, нужно использовать обычную воду. Материал должен окончательно застыть, однако высохнуть не полностью. По причине естественного высыхания стяжки материал совсем не успеет застыть, его эксплуатационные свойства не будут отвечать требованиям. Таким образом, стяжка может высохнуть только после того, как достигнет требуемой прочности. В противном случае возможно растрескивание застывшего раствора.

Схема подключения теплого водяного пола

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

  • плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением;
  • подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом;
  • плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб;
  • ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды;
  • пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

Подложка из пробкового материала

Советы

Одной из самых современных тенденций решения вопроса термоизоляции дома стала установка системы «теплый пол». В наши дни производители вывели на рынок три основных варианта обогрева полов – водяной, инфракрасный и кабельный. Водяной способ используют для помещений большой площади. Такая методика предполагает обеспечение циркуляции горячей воды по трубам, вмонтированным в пол. Такая система имеет целый ряд ограничений:

  • она не может использоваться в многоэтажных домах, поскольку создает дополнительное давление на перекрытия;
  • в случае прорыва сохраняется риск «затопить» соседей снизу, что приведет к большим тратам на устранение неполадок;
  • высокая стоимость материалов, а также монтажных работ.

Инфракрасный пол представляет собой полимерную пленку, которая разбита на одинаковые квадраты, в каждый из которых вмонтированы специальные пластины, отвечающие за качественный нагрев.

Такую систему лучше монтировать под ламинат или линолеум. Если использовать ее под плитку, он довольно быстро соединяется с раствором клея.

Кабельный – это электрический пол, который может функционировать круглогодично. С целью снижения затрат электроэнергии в конструкцию вмонтированы специальные терморегуляторы. Сама по себе конструкция собирается из двух- или трехжильных кабелей либо электрических матов.

Именно этот способ является оптимальным под плитку, поскольку способствует ее быстрому нагреванию и удержанию тепла.

Очень популярна технология «плавающего пола», для нее используют покрытие Isover.

Варианты подложки под водяной теплый пол

Давайте подумаем, можно ли сделать водяной пол без подложки? Несомненно можно. При устройстве водяного пола в стяжке, трубы контура будут располагаться на уровне 1/3 толщины стяжки от основания (45 мм от верха стяжки). Бетонная стяжка будет набирать тепло, как своеобразная «каменка» и отдавать его во все стороны. Отсутствие подложки не повлияет на работу системы. Её отсутствие повлияет на эффективность работы системы. Кроме этого отсутствие подложки усложнит монтаж контура труб.

Некоторые виды подложки водяного теплого пола служат базой для крепления труб контура пола. Тем самым они выполняют двойную задачу тепловой преграды и монтажного основания.

Итак, какая подложка под водяной теплый пол существует.

Во-первых, самый экономичный вариант это пенопласт (ППС-16Ф) или его более технологичная альтернатива — твердый утеплитель пенополистирол экструдированный, типа Пенофлекс.

Они достаточно прочны, чтобы выдержать равномерно распределенные нагрузки на пол, хорошо удерживают тепло. Однако такие подложки не являются специальными, хотя монтаж якорными скобами труб к ним очень удобен.

Во-вторых, специальные фольгированные подложки для теплого пола. Их преимущества в фольгированном (теплоотражающем) слое сводит на нет маленькая толщина. Хотя именно толщина 2-3 мм, позволяет устроить теплые бетонные полы с ограничениями по высоте.

Большинство профессионалов не считают изолин, фольгоизол и вспененный полиэтилен (это одно и то же) сколь эффективной подложкой для водяного теплого пола. Они более интересны для электрических теплых полов.

В-третьих, это специальные тепловые маты для водяного пола. Они бывают с бабышками для крепления труб или гладкие, возможно с фольгированной лицевой стороной. Последние сочетают полистирольные плиты и фольгированную подложку.

Выбор подложки под теплый пол

Подложка – это тонкослойная синтетическая или полусинтетическая продукция, используемая в «плавающих» системах укладки покрытий (ламинат, паркетная доска и др.). Подстилающий слой защищает финишную облицовку от мелкого песка, остаточной влажности, нивелирует мелкие дефекты основания, обеспечивает частичную звуко- и теплоизоляцию.

Исходя из последнего, разумно предположить, что сплошной пласт подкладочного материала с низким коэффициентом теплопроводности будет препятствовать передаче тепловой энергии от системы подогрева основания к облицовке. Поэтому подложка под ламинат для теплого пола должна быть:

  • Плотной, с минимальным содержанием воздуха.
  • Тонкой.
  • С максимально возможным коэффициентом теплопроводности.

Согласно европейскому стандарту EN 4725 и техническим рекомендациям по укладке напольных покрытий на системы подогрева/охлаждения пола от концерна Unilin:

  • 1) Максимально допустимая величина теплового сопротивления (R) комбинации ламинат + подложка должна соответствовать величине 0,15 м²*К/Вт
  • 2) Для нормального охлаждения пола показатель должен соответствовать 0,09 м2*К/Вт и ниже.

Указанные величины можно определить по техническим брошюрам или спецификациям, которые известные производители размещают на официальных сайтах. Как правило, имеется отдельный раздел информационной поддержки, где можно скачать или просмотреть требуемые материалы.

Объясним для чего это нужно. Чем толще ламинат и выше его плотность, тем больше коэффициент его теплового сопротивления. Недостаток тепла вы, скорее всего, постараетесь компенсировать подъемом температуры. Следствие — перегрев нижней стороны ламинированного пола, появление щелей. Вот и получается, что одно нерациональное решение приведет к порче покрытия и возросшим затратам на отопление.

Производители подстилающих продуктов предлагают для систем подогрева использовать следующие виды:

  • Изделия с перфорацией, то есть материалы с частыми проколами небольшого диаметра. Толщина – от 1 до 2 мм. Подложка под ламинат для водяного теплого пола выпускается в виде листов или сложенных гармошкой пластов экструдированного пенополистирола и полиуретановых матов. Кстати, изделия с перфорированием не обеспечивают полноценную пароизоляцию, поэтому при желании можно найти продукцию, кашированную полиэтиленом. Края пленки при этом могут выступать за пределы подкладки на 5-10 см для формирования перехлеста.
  • Листы ЭППС с вырубкой, то есть небольшими «окошками», способствующими передаче тепла от стяжки вверх. Толщина – до 3 мм.
  • Подкладки с увеличенной степенью теплопередачи – это продукция композитных рулонных подстилок Tuplex, Domoflex, полиэтиленовых матов повышенной плотности (PEHD) и их аналогов с красной/розовой/оранжевой маркировкой.
  • Рекомендованные брендовые продукты известных производителей ламината. Например, Pergo Silent walk, QuickStep Unisound, Balterio Boost Plus и др.

В качестве альтернативы под ламинат некоторые мастера рекомендуют использовать строительный картон толщиной 2-3 мм. Идея действительно неплоха, качественный материал подходит по всем параметрам. Но при выявлении дефектов пола производитель может отказать в удовлетворении претензии к качеству продукции.

На стяжки с электрическими кабельными «теплыми полами» ламинат укладывать нельзя! Это правило установлено производителями. Разрешены инфракрасные пленочные теплые полы отопления, но по инструкции теплоотражающая подложка монтируется под ИК-пленку, а не на нее.

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы.
Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

  • Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
  • Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
  • Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
  • Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
  • Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно.
Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Идеальные сочетания

Вариантов сочетаний подложек с утеплителями при монтаже водяных систем обогрева полов множество. Выбор их толщины зависит от допустимого уменьшения высоты помещения, его расположения (на первых этажах применяются изделия потолще) и располагаемых средств.

Рассмотрим самые популярные комбинации.

Пенополистирол + металлизированная пленка

Пенополистирол считается основным, а металлизированная подложка дополнительным слоем теплоизоляции предотвращающим потери теплоты через перекрытия.

При устройстве таких полов изначально на основание укладывается обыкновенная полиэтиленовая пленка (в качестве гидроизоляции), затем по контуру крепится демпферная лента и раскладывается пенополистирол. Толщина утеплителя принимается больше планируемой стяжки (прочность позволяет закрепить армирующую сетку и крепеж для труб). На него кладется подложка (фольгированным слоем вверх), соединения проклеиваются скотчем. Затем ложится армирующая сетка. Ориентиром для разметки под крепежи для труб служат красные линии на подложке. Труба прокладывается, подсоединяется к системе и проверяется на протечки. Если все в порядке, приступают к заливке стяжки, которая покрывает трубы минимум на 4,5 см.

Обратите внимание! Для водяных теплых полов с цементно-песчаными стяжками запрещено использование алюминиевого фольгированного слоя, в таком сочетании начинается реакция разрушающая подложку (в гипсовой стяжке этого не происходит)

Маты с бобышками +экструдированный пенополистирол

Комбинация наиболее удобная для монтажа, потому как назначение матов именно устройство полов с водяным теплоносителем. Рассмотрим подробнее механизм монтажа:

  1. Перед укладкой утеплителя выполняют гидроизоляцию основания битумным праймером или полиэтиленовой пленкой, которую раскатывают с заворотом на стену.
  2. Пенополистирол раскладывается по гидроизолированному основанию или приклеивается.
  3. Теплоизоляция выполняется на всей площади пола, на стыки наклеивается строительный скотч.
  4. По периметру саморезами закрепляется демпферная лента, совместно с полиэтиленовой пленкой.
  5. Перед укладкой матов рабочая поверхность тщательно очищается.
  6. Устройство ковра из матов выполняется по слою пенополистирола, приклеивать их необязательно, они защелкиваются при лёгком нажатии и образуют сплошной слой без зазоров. При необходимости маты нарезаются канцелярским ножом по имеющейся на них заводской разметке.
  7. Между бобышками прокладывают трубы начиная от стены к центру (шаг 40 см). Когда достигнута середина помещения, трубу раскатывают в обратном направлении между уже проложенными, в итоге получается шаг 20 см.
  8. Далее система подключается к котлу и тестируется на отсутствие протечек.
  9. Устраивается стяжка не требующая армирования.
  10. Выступающую пленку и демпферную ленту срезают после застывания раствора.

Важно! Теплый пол с водяным подогревом несовместим с финишным паркетным и деревянным покрытиями из-за вероятности рассыхания. Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы

Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы.

Подготовка основания под теплые полы

Подготовка пола выполняется в двух целях: выровнять поверхность и теплоизолировать ее с нижней стороны (от грунта).

Выравнивание нижней поверхности, тепловая и гидроизоляция


Схема гидроизоляции теплого пола.

В квартирах плиты перекрытия имеют достаточную горизонтальность поверхности. Выравнивание необходимо в частном секторе, когда снизу будущего пола расположен грунт. Первичное выравнивание выполняется подсыпкой сухого песка в углубления. Далее, заливается первичная стяжка. Материалом для нижней стяжки служит цемент. Толщина нижней первичной стяжки составляет 5-6 см. При этом качественной считается та первичная стяжка, в которой имеющиеся неровности не превышают 3 см

Особенно важно обеспечить ровную поверхность для укладывания труб, от этого будет зависеть свободный ток нагретой воды

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент+глина+опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см3 или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Перед укладкой пенопластовых плит необходима гидроизоляция (например, полиэтилен 250 мкм). Структура пенопласта содержит открытые ячейки, он паропроницаем и гидрофобен, то есть впитывает влагу внутрь себя. Для предупреждения проникновения грунтовой влаги утеплитель кладут на слой полиэтилена (или другого гидростойкого материала).

Пеноплексовый утеплитель характеризуется улучшенными свойствами, его ячейки закрыты, влага не пропитывает материал, поэтому укладывание гидроизоляции не важно. Толщина утеплителя должна быть выше 5 см (для частного сектора) и 2-3 см (для плит перекрытия в квартире)

Армирование стяжки и укладывание демпферной ленты


Схема армирования стяжки теплого пола.

Армирование стяжки теплого пола важно, если конструкция представляет собой нависающий слой (пол является потолком гаража или погреба). Армирование необходимо при укладывании конструкции из труб, она сама по себе тяжелее электрических проводов и создает дополнительное неравномерное давление на нижнюю стяжку, чем может вызвать ее растрескивание

В случаях, когда необходима надежная армировка, используется металлическая арматура или сетка диаметром проволоки 4-6 мм, шагом до 150 мм. Сетку с меньшим диаметром (2-3 мм) используют для укрепления теплого пола с электрическим кабелем. Металлический материал сетки будет иметь дополнительный сглаживающий эффект в распределении тепла по поверхности стяжки.

Демпферная лента выпускается толщиной 5-8 мм и шириной 12-18 см, при ее укладывании надо учесть, что край ленты должен возвышаться над верхним уровнем пола минимум на 2 см.

На этом подготовка основания для укладывания теплого пола заканчивается. Далее, выполняется раскладывание нагревателя (по предварительно расчерченной схеме), заливка вторичной стяжкой бетона или наливного пола, монтаж наружного декоративного покрытия.

Материал наружного пола должен характеризоваться высокой теплопроводностью, он должен хорошо передавать тепло внутрь отапливаемого пространства. Идеальным покрытием теплых полов считается кафель, подойдут и могут быть использованы: камень, ламинат, линолеум, ковролин.

Выводы

  • Монтаж теплых водяных полов нужно начинать с оценки ситуации и замеров. Необходимо решить, будет ли теплый пол основным или все же дополнительным видом обогрева помещения.
  • К выбору лучшей подложки под теплый пол нужно подходить ответственно и исходя из характеристик помещения, учитывая не только площадь помещения и предполагаемую температуру, но и влажность и высоту потолков.
  • Гораздо надежнее использовать те материалы, которые специально предназначены для теплого водяного пола. Такой подход не только сэкономит время, но увеличит срок службы и позволит экономить до 20% на энергию, затрачиваемую на обогрев помещения.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
