Встраиваемые радиаторы отопления в пол

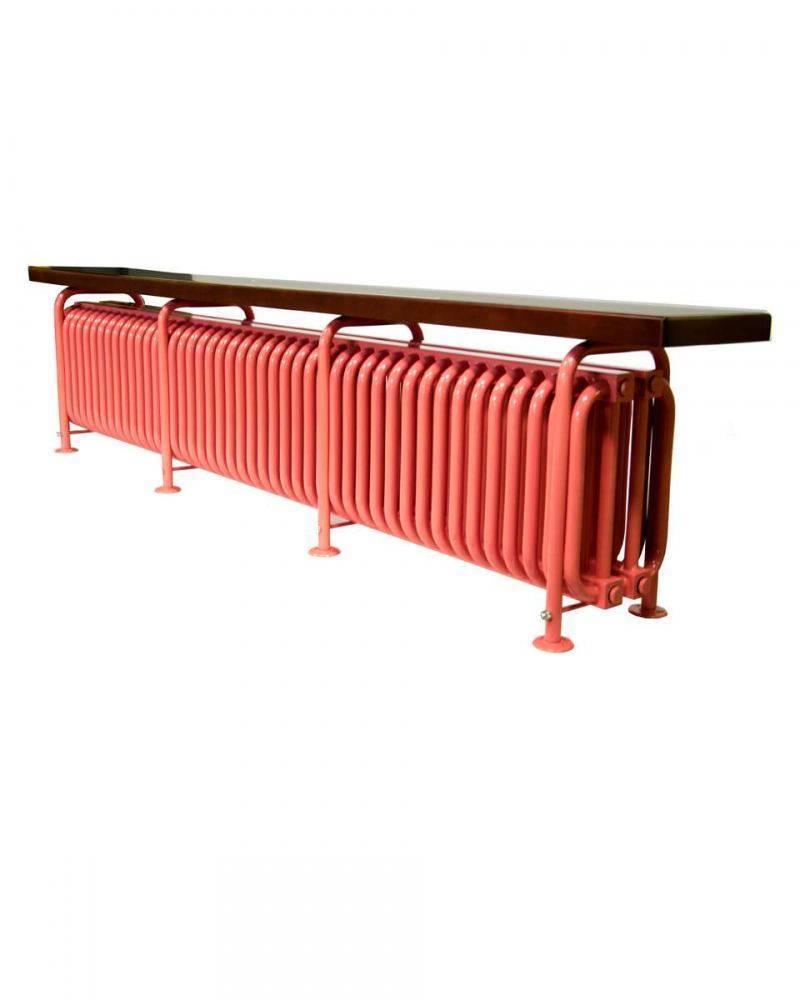

Особенности напольных радиаторов

Напольные радиаторы — надежные и долговечные источники тепловой энергии.

Они необходимы там, где невозможно установить настенные приборы: на перегородках из ГКЛ и стеклоблоков, при большой площади остекления вертикальных поверхностей.

Принцип работы

Напольные радиаторы — элементы системы водяного отопления, которая работает по следующему принципу:

  • в котельной вода нагревается до требуемой температуры;
  • по трубопроводу подается к радиаторам и заполняет их;
  • происходит нагрев корпуса приборов.

Передача тепла в помещение осуществляется двумя способами:

  • излучения (до 80% от общей мощности);
  • конвекции.

Показатель процентного соотношения конвекция-излучение зависит от конструкции прибора. Батареи панельного и секционного типа преимущественно работают по принципу излучения тепла. При этом волны направлены по отношению к поверхности прибора перпендикулярно и под небольшим углом в обе стороны.

Если в радиаторе есть теплообменник, представляющий собой ребристую трубу, то воздух заполняет пространство между пластинами-ребрами. В этом случае передача тепла осуществляется преимущественно методом естественной конвекции. Нагревшиеся воздушные массы поднимаются к подпотолочному пространству, на их место поступают холодные. По такому принципу работают приборы, встраиваемые в пол.

Фото 1. Конструкция напольного отопительного радиатора. Стрелками указаны составные части прибора.

Преимущества и недостатки

Основным достоинством напольных батарей считают минимальные потери тепла. Этот эффект достигается посредством тщательно продуманной конструкции и формы корпуса приборов. В числе других преимуществ:

  • простота и легкость монтажа;
  • эстетическая привлекательность, присущая современным моделям отопительного оборудования;
  • широкий выбор оборудования с разной тепловой мощностью;
  • доступная цена;
  • возможность регулирования температуры нагрева.

Недостатки:

  • неравномерный прогрев помещения: верхнее пространство быстрее становится теплым, в то время как на уровне пола воздух прохладный;
  • не всегда способны гармонично вписаться в дизайн комнаты;
  • нельзя замаскировать установленными перед ними мебелью или перегородками.

Монтаж

Подключение напольного радиатора к системе отопления технически ничем не отличается от установки настенного. Выполняют те же действия:

  • на входе и выходе батареи устанавливают краны маевского или краны с терморегулятором;
  • герметизацию резьбовых соединений выполняют с помощью льна и уплотнительной пасты Unipak;
  • проверяют правильность установки пузырьковым уровнем: верхняя панель отопительного прибора должна быть строго горизонтальной.

Справка. В каждой линейке напольных радиаторов есть проходные и концевые модели. Первые предназначены для монтажа в любой точке системы отопления. Концевые устанавливают в конце каждой ветки инженерной сети.

Напольные радиаторы панельного типа — сборные. Перед подключением к системе отопления требуется выполнить несколько действий:

  • снять верхнюю и боковые панели;
  • установить ножки;
  • закрепить ранее снятые панели на прежних местах.

Для того чтобы напольные приборы были более устойчивы, производители отопительного оборудования разработали специальные кронштейны. Они крепятся к поверхности пола, после чего прикручиваются ножки или корпус батареи. При необходимости и для большего удобства монтажа используют кронштейны, регулируемые по высоте.

Фото 2. Специальные кронштейны с подвешенным на них напольным биметаллическим радиатором отопления.

Как работают канальные конвекторы

Радиаторы, которые встраивают в пол, по принципу своей работы являются конвекторами. То есть устройствами, которые осуществляют теплопередачу посредством конвекции (в отличие от чугунных секционных приборов отопления, которые передают тепло путем излучения).

При конвекционном нагреве охлажденный воздух проходит вдоль нагретых ребер конвектора. При увеличении температуры плотность его уменьшается, и он перемещается вверх помещения через канальную решетку. Из комнаты теплый воздух выталкивает охлажденный более тяжелый воздух, который оказывается внизу помещения и частично в канале, где процесс повторяется.

При равномерном нагреве устанавливается достаточно постоянная циркуляция воздушных масс, что не только обеспечивает равномерный нагрев по всему объему, но и обеспечивает однородность газового состава, что позволяет эффективнее осуществлять вентиляцию.

Расчет мощности канального конвектора

Мощность встроенных радиаторов рассчитывается подобно подбору мощности типовых панельных отопительных приборов. Проект отопления должен, прежде всего, учитывать теплопотери помещений. Таким образом, определяется необходимая производительность конвекторов, на основании которой определяются размеры и количество таких приборов.

Для обеспечения эффективной работы встроенных приборов отопления необходимо соблюдение двух требований:

  • К расчетной мощности встроенного радиатора необходимо прибавить 20% в том случае, если формула расчета мощности не учитывает размещение отопительного прибора в канале;
  • Длинные конвекторы (свыше 2 м) необходимо подсоединять так, чтобы подача нагретого теплоносителя в теплообменник производилась с одной стороны, а охлажденная вода выводилась с другого конца, при этом трубопровод подключается крестообразно.

Требования в отношении самой системы для канальных конвекторов, встраиваемых в пол являются обычными (такими же, как и для панельных нагревателей): они должны выдерживать температуру до 95 градусов и давление до 7 бар (0,7 МПа).

Монтаж отопительного канала принудительной конвекции в полу при водяном отоплении

Если вы ставите в пол отопительный кагал с принудительной конвекцией, кроме перечисленных выше шагов, вам нужно подключить систему вентиляции.

Вентиляторы должны быть расположены ближе к окну или с двух сторон от теплообменника.

В зависимости от длинны отопительного канала, вентиляторов может быть несколько. Все они объединены в общую схему. Питание вентиляторов осуществляется от переменного тока 220 вольт или через понижающий трансформатор, который входит в комплект радиатора.

Никаких сложностей в подключении нет, только заранее нужно подвести электропитание для вентиляторов.

Obotoplenii.ru

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Монтаж отопительной системы

Батареи данного типа чаще всего устанавливают под окном в специально подготовленную нишу. Для этого в стяжке проделывают отверстие, которое будет больше габаритов корпуса прибора на 1-3 см с каждой стороны. Оборудование устанавливается в горизонтальном положении. Регулировка производится при помощи четырех болтов (входят в комплект) и строительного уровня.

Самые распространенные схемы подключения радиаторов

Для фиксации дна и боковых стенок перед заливкой теплоизолирующего вещества устанавливаются временно распорки, которые снимают после застывания монтажной пены. Нагревательные элементы закрепляют в установленном положении при помощи свежеприготовленного раствора.

После монтажа радиатора, его прикрывают специальной решеткой и приступают к эксплуатации. Для этого в процессе монтажа прибора нужно не забить подключить его к электросети или водяному отоплению – в зависимости от использованной модели.

Разновидности

Батареи, устанавливаемые в пол, бывают водяные и электрические. Первые предназначены для подключения к центральной системе отопления специальными элементами – патрубками. Изготавливаются они из металлов – алюминия, меди или нержавеющей стали.

Водяные батареи

Электрические конструкции отличаются тем, что на них имеются трубчатые электронагреватели закрытого типа с пластинами (стальными или медными). Такие модели изготовлены соответственно требованиям безопасности. Кроме того, на них есть защитные предохранители. Эти установки используются в тех помещениях, которые не подключены к централизованной отопительной системе.

Чугунные батареи

Эти радиаторы используются издавна и по сей день. С появлением новых, более легких материалов, предпочтение стали отдавать им, убирая из квартир старые не эстетичные на вид чугунные батареи, но в последнее время радиаторы из чугуна снова начали входить в моду.

И это неудивительно, ведь при небольшой стоимости они обладают огромной прочностью и высокой надежностью.

Но большой вес и сложность в уходе для многих являются основополагающими минусами такого рода приборов.

Сегодня чугунные изделия выпускают двух видов:

  • классические бюджетные «гармошки» в стиле «дешево и сердито» самых разнообразных расцветок и в вариантах под покраску
  • изысканные дорогие дизайнерские модели в стиле «ретро», каждая из которых представляет собой своего рода шедевр, и стоимость может быть очень и очень высокой.

Виды подключения

Каким образом радиаторы подключаются к отопительной сети? Радиаторы длиной менее десяти секций подключаются боковым способом, но такой метод мало подходит для чугунных батарей — дальние секции будут заиливаться. Подключение по диагонали в этом плане лучше подходит для отопительных приборов любой длины. К тому же это подключение исключает заиливание.

Способы подключения радиатора

При подводке по верху есть риск, что низ секций будет заиливаться, но это мало повлияет на теплоотдачу прибора. Диагональный способ подключения позволяет равномерно прогревать отопительный прибор. При нижнем типе подключения заиливание исключено. Не стоит опасаться, что верхняя часть агрегата не будет достаточно нагреваться, так как прогрев происходит равномерно. При нижнем подключении необходимо установить на одну из верхних пробок кран Маевского.

Кран «Маевского»

Чтобы можно было регулировать температуру в отдельно взятом помещении, на подающую нитку подводки устанавливается регулировочный дроссель. В любом случае перед отопительным прибором просто обязана быть перемычка, в противном случае вы будете контролировать температуру не только конкретной батареи, но и всей домашней системы отопления, что не всегда уместно.

Правильная установка байпаса

Чтобы можно было отремонтировать или заменить вышедший из строя отопительный прибор, не прибегая к сбросу стояка, на свободной трубе подводки нередко ставится вентиль, отсекающий батарею от основного потока теплоносителя.

Почему именно сталь? Потому что это наиболее прочный материал для подводки, которая не станет слабым звеном при очередном гидроударе. Биметаллические и стальные конструкции всё прекрасно выдержат, а вот трубы из металлопластика вряд ли.

https://youtube.com/watch?v=vVOAAAAV0Fo

Модели с корпусом

Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.

ЧИТАТЬ ДАЛЕЕ: Как правильно укладывать паркетную доску

Как выбрать радиаторы отопления

Один из лидеров на рынке – радиатор Rifar

После установки данные отопительные приборы декорируются решетками. Чаще всего их изготовляют из дерева или металла. Их окрашивают в разные цвета, в зависимости от выбранного дизайнерского решения.

Напольные приборы имеют более простую конструкцию, но они не всегда вписываются в интерьер помещения.

Ширина ниши колеблется от 2 до 40 см, длина – от 50 см до 4 м, глубина – от 10 до 80 см.

Напольные радиаторы, которые встраиваются в пол, различают в зависимости от температуры теплоносителя:

  • высокотемпературные. Характеризуются параметрами – 90/70°С;
  • низкотемпературные. Температура теплоносителя составляет 55/45°С.


Технические характеристики медно-алюминиевых радиаторов Марс В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

  • в теплицах;
  • в музеях;
  • в галереях;
  • в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

8 Рекомендации по выбору

Покупая электрические напольные радиаторы для отопления, обязательно необходимо определить, какой уровень мощности понадобится в процессе работы. А также нужно учитывать, будет это радиатор с принудительной конвекцией или же для данного помещения достаточно будет естественной функции.

Покупая встраиваемые батареи с теплоносителями, обязательно необходимо учесть несколько факторов.

Давление в тепловой системе. Такой вариант подходит для домов с замкнутой системой отопления. Если нужно установить встраиваемые в пол радиаторы в многоэтажных домах, то сразу нужно посмотреть на уровень давления в трубах. Это делают для того, чтобы убедиться в том, что заданного уровня будет достаточно для обогрева помещения. Данные по этому вопросу можно получить в ЖЭКе. И только после получения нужной информации можно приступать к выбору подходящей модели. Обычно для многоквартирных домов подбирают радиатор, способный выдерживать пятнадцать атмосфер.
Тип теплоносителя и его параметры. Для встраиваемых в пол радиаторов в частном доме подойдет любой тип теплоносителя. Ведь хозяева своего жилья сами контролируют и его температуру, и его состояние. А вот для жителей многоэтажных домов наполнение радиаторов – это довольно важный фактор. Неправильный выбор в этом случае может создать множество проблем

Поэтому при покупке таких конструкций необходимо заранее определиться с моделью и особое внимание уделить качеству. Внимание стоит обращать и на уровень Ph жидкости и на температуру, и на остальные характеристики теплоносителя.
Диаметры подключения и тип системы отопления

Система отопления может быть однотрубная и двухтрубная. Многие модели радиаторов нормально будут функционировать, только будучи подключенными к той или иной системе. Поэтому все нужные сведенья обязательно стоит выяснить при покупке у продавцов.

Внутрипольные радиаторы отопления универсальны в отличие от настенных аналогов. Их можно установить в любом помещении, будь оно жилое или офисное, или коммерческое. Встраиваемые в пол радиаторы отопления также подойдут для частных домов, имеющих французские окна. Уместны подобные радиаторы будут и для отопления магазинов, галерей, и даже для теплиц. Внутрипольные радиаторы отопления применяются с огромным успехом для помещений с особым микроклиматом.

Специфика напольных батарей

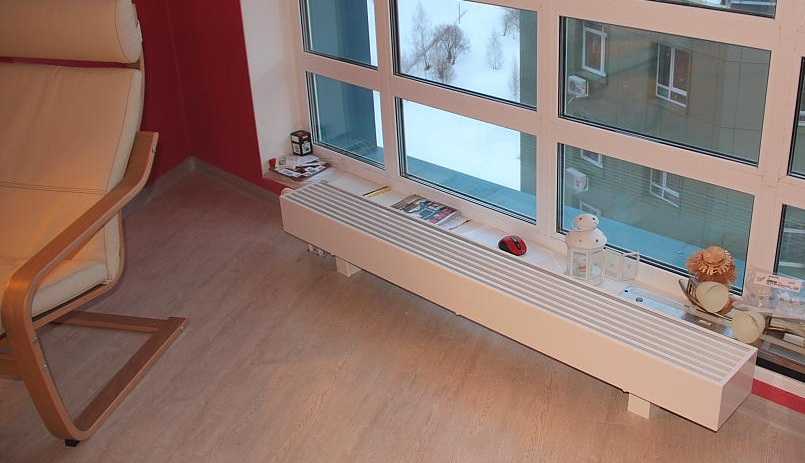

Низкие радиаторы устанавливают под панорамными окнами

Напольные батареи заменяют обычные, если требуется открыть пространство без маскировки фасада. Межосевое расстояние в 20 см подчеркнет панорамный тип остекления. Приборы подключаются к магистрали напольным или боковым способом в зависимости от вывода труб. Для контроля интенсивности прогревания и температурного режима комнаты могут оснащаться клапанами-термостатами и кранами.

В комплексе с панорамными стеклами отопители выглядят красиво и аккуратно. Тепловая отдача зависит от количества секций и сравнима с показателями стандартных с межосевым расстоянием 0,35 м.

Принцип действия

В качестве составляющей водяной отопительной системы напольные агрегаты функционируют так:

  1. Нагрев теплоносителя в котельной до нужной температуры.
  2. Подача воды по трубам и заполнение батарей.
  3. Нагрев корпуса.
  4. Подача тепловой энергии в помещение посредством излучения или конвекции.

По принципу излучения функционируют только панельные и секционные батареи, на что затрачивается до 80% от общей мощности. Тепловые волны направляются перпендикулярно или в две стороны под углом.

2 В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

  • в теплицах;
  • в музеях;
  • в галереях;
  • в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Преимущества и недостатки

Отопительные приборы, вмонтированные в пол, помогают решить проблему обогрева любых помещений. К их основным достоинствам относят следующее:

  1. Возможность выполнить скрытый монтаж. Такие обогреватели будет уместно установить в больших гипермаркетах, офисах и административных учреждениях. Подходят они и для монтажа в обычных квартирах.
  2. Экономия пространства.
  3. Возможность установки в помещениях с панорамным остеклением.
  4. Равномерный прогрев комнаты благодаря принципу конвекции.

Внутрипольные радиаторы не лишены и некоторых недостатков, включая следующее:

  1. Создание фальшпола уменьшает высоту помещения.
  2. Дороговизна установки.

Пока еще инженеры не сумели разработать отопительный прибор, который смог бы удовлетворить сразу все требования одновременно. У каждой модели радиатора всегда найдутся как положительные, так и отрицательные качества.

При всех своих недостатках внутрипольные конструкции считаются довольно надежными устройствами. Они отвечают современным экологическим требованиям и рассчитаны на длительную эксплуатацию.

Подключение напольного радиатора

Чтобы выполнить подключение напольного радиатора отопления к отопительной системе, потребуется сделать те же действия, что и для настенного вида, а именно:

  1. На вводе и выводе монтируются краны маевского или краники с тепловым регулятором.
  2. Выполняется герметизация на соединениях с резьбой при помощи льняных нитей и уплотняющей пасты Unipak.
  3. Определяется верность установки с помощью уровня с пузырьком. Верхушка панели проверяется, чтобы была установлена горизонтально ровно.

Радиаторы для пола панельного вида – собираемые. Перед тем, как подсоединить к системе обогрева понадобится сделать следующие действия:

  1. Убрать верхнюю и боковые панели.
  2. Выставить ножки.
  3. Вставить обратно панели на свои места.

Для устойчивости напольных устройств, изготовители изобрели особые кронштейны. Они закрепляются на плоскость пола, а потом завинчиваются ножки или корпус радиатора. Какая цена на напольный радиатор отопления? Стоимость таких изделий варьируется от 40 000 до 105 000 рублей за радиатор. Трубчатые напольные варианты стоят от 11 000 рублей за изделие.

Батареи в полу: пошаговая инструкция

Перед непосредственным монтажом нужно убедиться, что хватит знаний и опыта, чтобы правильно все установить, подключить и настроить. Обычно фирмы, продающие отопительные системы предлагают своих специалистов, которые качественно, а также с гарантией все сделают.

Когда же есть желание сделать монтаж, подключение и настройку системы внутрипольной батареи, то можно воспользоваться пошаговой инструкцией:

  1. Подвести теплоноситель (то есть, трубы) или протянуть кабель для электрического внутрипольного конвектора.
  2. Смонтировать канал-нишу для радиатора;
  3. Произвести заливку пола;
  4. Установить батареи в пол;
  5. Отрегулировать ее высоту с помощью специальных болтов;
  6. Закрепить всю конструкцию, уплотнить, а также изолировать пространство между металлическим коробом и стенками канала;
  7. Смонтировать чистовой финишный пол;
  8. Выполнить подключение к системе центрального отопления или электросети;
  9. С помощью силиконового герметика заделать все щели;
  10. Закрыть батарею решеткой.

Когда монтажные работы завершены, остается проверить исправность отопительной системы внутри пола, а также настроить температуру обогрева. Когда все правильно сделано, это почувствуется сразу. Если же что-то не работает, то нужно выяснить, что не так сделано. И исправить!

Особенности встраиваемых в пол радиаторов

С помощью встраиваемых обогревательных приборов организуется отопление загородных домов, офисов, торговых центров и прочих объектов. Такие радиаторы эффективно справляются с задачей обогрева мест постоянного проживания людей, рабочих мест, а также помещений, в которых необходимо обеспечить определенный температурный режим (например, для растений).

Так в этом случае движутся конвекционные потоки

Внутрипольные радиаторы работают по принципу конвектора. Такой способ обогрева воздуха способствует поддержанию нужного уровня температуры, а также заметно сокращает расходы на отопление. Экономия происходит за счет более интенсивной циркуляции воздуха по сравнению с обычными батареями, которые закрепляются на стенах.

Внутрипольные радиаторы отопления

радиаторы отопления встраиваемые в пол

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве. К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты

Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
