Оборудование для водяного теплого пола

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Крепеж для теплого пола

Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.

Методы крепления труб теплого пола

Систему для теплоносителя можно закрепить:

  • при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;

  • при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;
  • лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;
  • в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.

Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.

Монтаж трубной системы теплый пол (без стяжки)

Реечный тип монтажа водяного теплого пола

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Материалы для утепления

Какие материалы используются в теплых полах:

  • материалы, обеспечивающие гидроизоляцию;
  • демпферная лента;
  • материалы, обеспечивающие теплоизоляцию;
  • арматурная сетка;
  • трубы;
  • соединительная арматура (компрессионные фитинги, коннекторы);
  • крепежный материал (хомуты, якоря, планки из полипропилена).

Гидроизоляционные материалы

Наиболее простым вариантом может быть обычная плотная полихлорвиниловая пленка толщиной не менее 100 мк, которую укладывают на отапливаемой площади внахлест.

Более современный материал, предлагаемый в продаже, – подложка, выполненная из вспененного полиэтилена на фольгированной основе. Укладывается фольгированной основой вверх.

Подложка, выполненная из вспененного полиэтилена, обеспечивает не только гидроизоляцию, но еще и имеет хорошую способность отражать тепло, повышая эффективность функционирования системы.

Демпферная лента

Очень важный материал, используемый при монтаже теплого пола. Компенсирует линейное расширение напольного покрытия во время нагрева и предотвращает его деформацию.

Отсутствие ленты или ошибки при укладке могут привести к трещинам бетонной стяжки, вспучиванию кафеля и ламината.

Представляет собой вспененный полиэтилен на клейкой основе. Передняя часть ленты имеет защитный фартук, который предотвращает агрессивное влияние напольного покрытия на ленту. Прокладывается материал между стенами помещения и напольным покрытием, имеет толщину 5 мм, 8 мм,10 мм; ширина ленты — 150 мм.

Заменой демпферной ленты может служить Т-образная планка, выполненная из вспененного полиэтилена, которая аналогично может образовать буфер между напольным покрытием и стеной помещения.

Утеплители

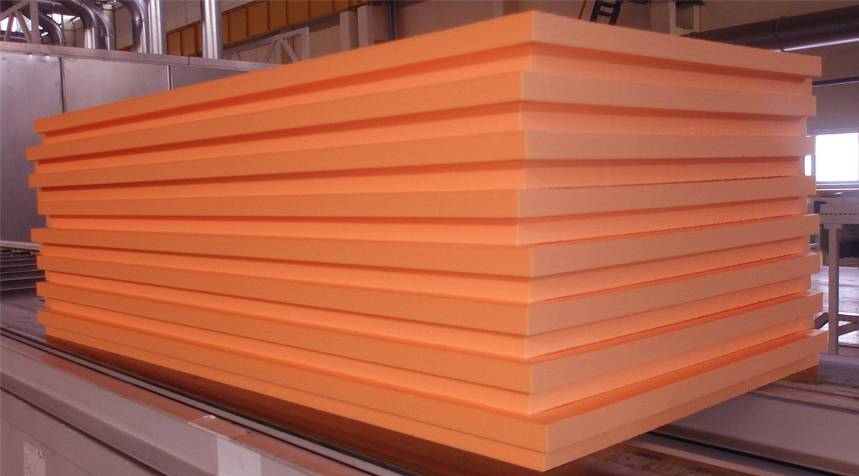

В этой группе наиболее популярным остается пенополистирол. Благодаря своей пористой структуре, он обеспечивает хорошую теплоизоляцию.

Толщина плит пенополистирола подбирается в зависимости от прогнозируемых теплопотерь расчетным путем. Например, для первых этажей, садовых домиков выбирают материал большей толщины.

Для повышения теплоизоляционных свойств, на пенополистирол предлагается укладывать пленку фольгированную, которая способна отражать до 97 % тепла от поверхности.

Более современный и универсальный материал в этой группе – профильная теплоизоляционная плита, которая производится из плотного пенополистирола и уже отштампована под укладку труб. Рекомендована при использовании финишного напольного покрытия в виде паркетной доски, ламината.

Плита имеет боковые сцепления-замки, в результате получается бесшовное соединение материала по всей площади помещения. Материал имеет хорошие теплоизолирующие свойства, а также способствует шумопоглощению.

Арматурная сетка

Это тонкая металлизированная сетка с ячейками 10х10 см или 15х15 см и толщиной прутка 5 мм. Применяется для закрепления труб теплого пола под бетонной стяжкой.

Укладывается сетка на теплоизоляционный материал, закрепляется на нем с помощью U-образных якорей. Ячейки сетки выступают хорошим ориентиром при укладке трубопроводов.

Трубы отопления

Основной элемент системы, к ним предъявляются особые требования по устойчивости к давлению, температуре, агрессивному воздействию соседствующей стяжки.

Специалисты при монтаже используют разные способы укладки труб (змейка, спираль), поэтому укладываемый материал должен быть гибким и устойчивым к растяжению. Такими свойствами обладают трубы, изготовленные из молекулярно сшитого полиэтилена. Диаметр используемых труб – 16 мм, 20 мм.

Компрессионные фитинги

Применяются для соединения труб отопления пола с выходами смесительных коллекторов. Фитинг состоит из корпуса, обжимной гайки и кольца. Корпус вставляется в трубопровод, гайка накручивается на выходное отверстие коллектора, а обжимным кольцом производится закрепление соединения.

Крепежные материалы

Изготовлены, как правило, из полипропилена: прочные и гибкие. Хомуты и планки из полипропилена используются для закрепления труб отопления к арматурной сетке.

Гарпуны – для закрепления материалов на пористом утеплителе: арматурной сетки и труб.

К комплектующим для монтажа системы теплый пол относятся:

  • коллекторная группа;
  • смесительный узел (трехходовой клапан или смесительный насос);
  • циркулирующий насос;
  • термостат с сервоприводом.

Проект для пола

Есть четкие границы, когда проектирование водяного теплого пола надо проводить, а когда нет. Если он не является основным источником обогрева, а площадь помещения не превышает 20 м2, то заказывать проект не обязательно.

Когда водяной пол планируется как единственный источник отопления, а площадь помещения превышает 20 м2, проектирование водяного теплого пола проводится в обязательном порядке. Проект нужен по ряду причин:

  • Для ввода в эксплуатацию объекта, где смонтирован теплый пол, нужна проектная документация. Простой расчет на листе бумаги не подойдет. В документации указывают все расчетные нагрузки на систему отопления.
  • Для заключения официального договора подряда по монтажу водяного теплого пола потребуется проектная документация. В противном случае будет сложно доказать брак.
  • Без проектной документации растут затраты на оплату работ и покупку материалов. Точных данных нет, все объемы определяются на глаз.

На плане установки труб и вспомогательного оборудования должны быть указаны все размеры и материалы.

Какие трубы нужны?

Трубы, используемые в системе данных полов, изготавливают из разных материалов.

Существуют металлопластиковые, медные стальные, полипропиленовые трубы.

Следуя существующим нормам, запрещено использовать трубы, изготовленные из черного металла, потому что материалы со швами нельзя вставлять бетон.

Наружный диаметр в 16-18 мм – самый подходящий для труб, которые будут использоваться в системе водяного пола. Такие трубы незначительно влияют на толщину пола. При их применении для хорошей гидравлики не нужны дополнительные устройства.

Трубы фирмы REHAU и многих других марок, специализирующихся на производстве труб, заливаются бетоном. К ним предъявляют большие требования, потому что при малейших их повреждениях, придется взламывать весь пол.

При установке водяного пола используются не обычные трубы для холодного или горячего водоснабжения, а только трубы для отопления специальные.

Герметичность труб для полов должна быть 100%. Они должны иметь защитный слой, препятствующий кислородной диффузии. Коэффициент линейного расширения в пределах, не превышающих 0,025 Мм /мК.

Имеется также показатель теплопроводности, который составляет примерно 0,43 Вт/мК.

Важное условие, чтобы в одном помещение прокладывался цельный кусок трубы

Также стоит взять во внимание, чтобы эксплуатационный срок труб соответствовал продолжительности существования здания. Выбирайте трубы для теплых полов только от известных производителей

Они дают гарантию в 50 лет на свою продукцию, в случае повреждений обеспечивают компенсацию.

Выбирайте трубы для теплых полов только от известных производителей. Они дают гарантию в 50 лет на свою продукцию, в случае повреждений обеспечивают компенсацию.

Крепеж для теплого пола

Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.

Методы крепления труб теплого пола

Систему для теплоносителя можно закрепить:

  • при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;

    Крепление труб с помощью монтажной сетки и пластиковых хомутов

  • при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;
  • лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;
  • в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.

Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.

Монтаж трубной системы теплый пол (без стяжки)

Реечный тип монтажа водяного теплого пола

Какое бывает оборудование

Трубы для тёплого водяного пола изготавливаются из эластичных и термоустойчивых материалов и прокладываются под полом, то есть используются как водопровод. Такие трубы монтируются в стяжку, таким образом компенсируя напряжения, возникающие при нагреве помещения.

Пластик в данном случае имеет ряд преимуществ перед металлом — ему не страшны накипь и коррозия.

Недостаток пластика — способность пропускать воздух и солнечные лучи — компенсируются наличием алюминиевой трубки. Ведущими компаниями по производству таких труб являются Valsir, Herz, Kisan.

Коллекторы как оборудование для водяного тёплого пола используются для распределения нагреваемой воды, регулировки её количества и температуры. Сегодня коллекторы делаются по последнему слову техники и оснащаются воздухоудалителями, термометрами и множеством других различных приборов.

В виде креплений используются гибкие нейлоновые фиксаторы, что уменьшает риск их поломки при монтаже, а так же монтажные крюки, дюбеля, монтажные пластины и т.д.

Коллекторный шкаф — оборудование, в которое монтируются коллекторы, приборы расхода энергии, запорная арматура и прочее тепловое оборудование. Конструкция шкафов обычно позволяет крепить их на стену либо монтировать на пол. Кроме того, коллекторные шкафы, обычно укомплектованные ножками, могут регулироваться по высоте в зависимости от Вашего желания.

Данное оборудование практически не подвергается коррозии, т.к. изготавливается из стали, покрытой полимером.

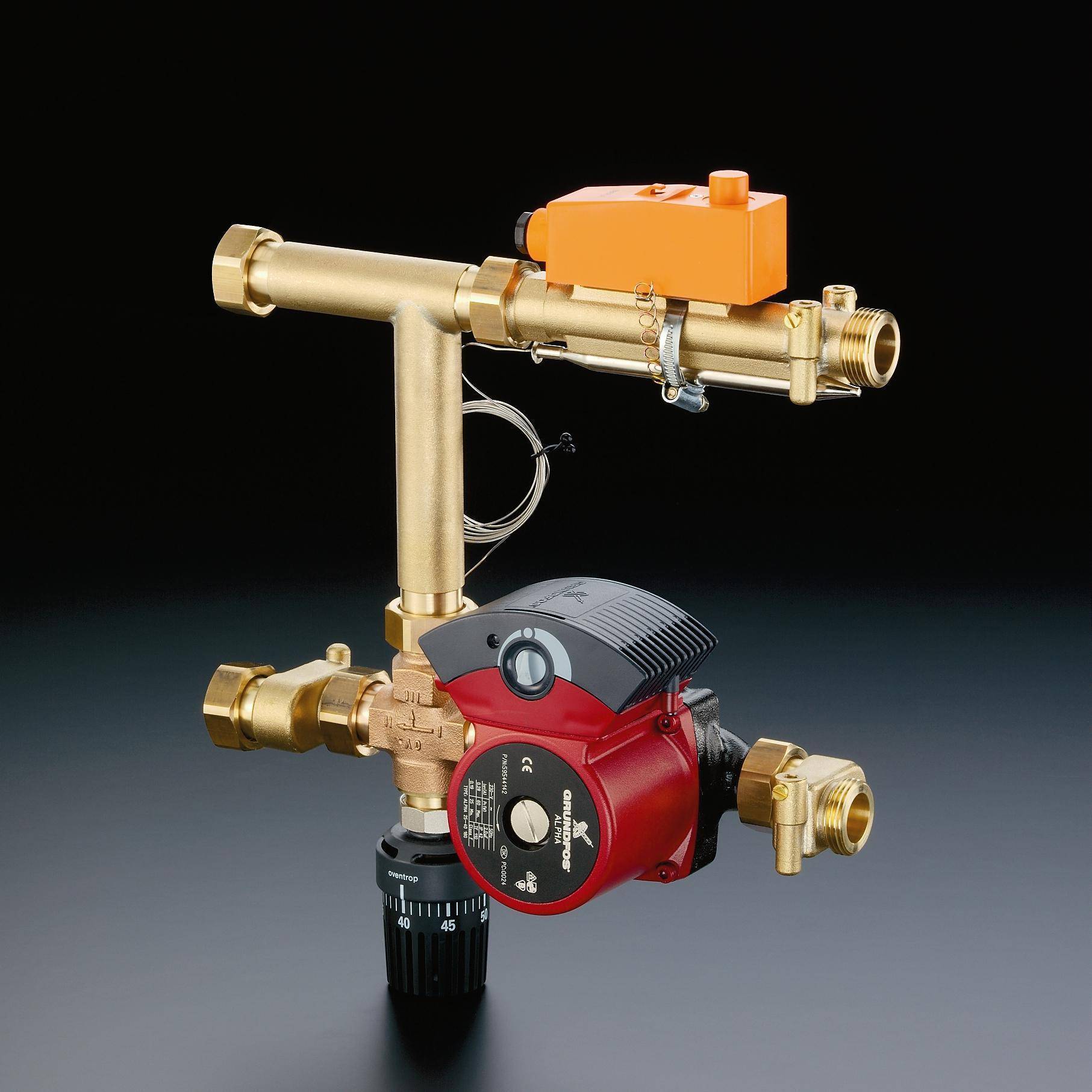

Смесительный узел — оборудование для водяных полов, регулирующее температуру теплоносителя ( то есть воды) в контуре отопления: температура теплоносителя понижается за счёт смешивания воды, отдавшей тепло в нагревательный прибор, с водой, которая из этого прибора поступила.

Помимо этого, в смесительных узлах есть такие элементы, позволяющие регулировать температуру теплоносителя в зависимости от поставленных задач.

Монтаж на деревянный пол

Дерево не так эффективно проводит тепло, в отличие от бетона, но монтаж на него также осуществим. Для этого используют распределительные пластины из алюминия. Трубы укладывают в деревянные пазы, сделанные путем крепления заранее подготовленных досок.

Для монтажа линолеума, ковролина и других материалов, требующих ровной поверхности, над трубами укладывается выравнивающий слой из ДСП, фанеры или ГВЛ. Если в качестве финишного покрытия будет использоваться паркет или ламинат, конструкция теплого пола может быть немного упрощена, без применения выравнивающего слоя.

При выборе фанеры и ДСП убедитесь в том, что они имеют санитарно-гигиенические и термомеханические показатели, позволяющие использовать их вместе с теплым полом.

Вопросы по монтажу и функционированию теплого пола

Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?

Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.

Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?

Нет. Раствор замешивают только из песка, цемента и пластификатора.

Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?

Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.

Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?

В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.

При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.

Монтаж водяного тёплого пола

Перед работами по монтажу водяного тёплого пола подготавливается схема укладки труб и составляется список необходимого материала.

Пошаговый процесс установки греющего пола выглядит так:

  1. Подготовка основания — при наличии трещин и больших перепадов, их следует заделать специальным раствором, или залить тонкий слой черновой стяжки.
  2. Монтаж коллекторного шкафа со всем надлежащим оборудованием — это рекомендовано сделать до укладки «пирога» пола, та как данные работы являются грязными, и приведут к образованию пыли и сора.
  3. Гидроизоляция — основу нужно застелить гидроизоляционным материалом для защиты от влаги.
  4. Монтаж демпферной ленты — ей надо оклеить весь периметр помещения, она спасёт конструкцию от деформации при нагреве.
  5. Теплоизоляция — необходимый теплоизоляционный слой на бетонный пол составляет 7 — 10 см. Отлично подходит для этой цели экструдированный пенополистирол. Есть плиты с пазами для укладки и фиксации труб.

Бывает теплоизоляционный материал с фольгированным слоем, он способствует отражению тепла в нужном направлении.

Трубы бывают:

  • металлопластиковые — они сложны в монтаже, имеют большой вес, для их изгиба требуется специальное оборудование;
  • полипропиленовые — обладают высокой теплопроводностью, но контур такой нуждается в надёжной фиксации, так как он склонен принимать исходную форму;
  • гофрированные нержавеющие — наиболее популярны, удобны в монтаже, с высокой степенью теплопроводности и имеют разные размеры;
  • медные — прочны и долговечны, но стоят дорого и произвести укладку самостоятельно трудно;
  • полиэтиленовые PERT и PRX — часто используются, так как изделие упругое, с хорошими эксплуатационными характеристиками.

Монтаж труб производится согласно запланированной схеме («улитка» или «змейка»), и с установленным шагом. Фиксация контура может осуществляться к предварительно установленной армирующей сетке пластиковыми хомутами.

При укладке в качестве теплоизоляции мат с бобышками, трубы прокладываются между пазами, и тем самым надёжно закрепляются.

  1. Подключение — трубы следует подсоединить к подаче и обратки тёплого пола.
  2. Опрессовка пола — её нужно сделать до заливки стяжки, чтобы проверить работоспособность и наличие течи. Тестирование делается при повышенном давлением, на протяжении суток.
  3. Заливка стяжки — её толщина зависит от диаметра труб, и составляет в среднем 5 — 7 см. При заливке бетонного раствора, в трубах должно присутствовать давление.
  • Первое включение пола — запрещено включать систему до полного высыхания бетонного состава, на это потребуется около месяца. Чтобы не потрескалась стяжка, поднимать температуру нужно постепенно. Начиная с 20 градусов, и повышая каждые сутки на 3 — 4, пока недостигнется рабочая температура.
  • Укладка финишного покрытия — материал может быть любым, главное, чтобы он сочетался с греющими системами. Хорошо соседствуют тёплые полы с керамической плиткой.

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

  • распределять теплоноситель;
  • контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

Трубы и крепёжные элементы

Пожалуй, трубы – это основной по важности элемент всей системы, своего рода радиатор, только вмурованный в пол. Естественно, это делает невозможным контроль их состояния и крайне затрудняет ремонт, если в нём возникнет необходимость

Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок.

Обнаружить протечку удастся лишь тепловизором

Теплый пол — термограмма

На строительном рынке имеется несколько разновидностей труб для водяных полов, и каждые имеют свои плюсы и минусы. Запрещены к использованию только изделия из чёрных металлов, так как имеющийся у них шов является слабым местом. Кстати, по тем же соображениям запрещены любые стыки и соединения труб в толще стяжки – контур должен быть цельным.

Виды труб

Медные. Пожалуй, самый лучший вариант, который не имел бы равных среди аналогов, если бы не цена. Стоимость труб, крепежа и соединительных узлов довольно высока, а если к ней прибавить ещё и необходимость применения специального сложного оборудования, то получившийся в итоге ценник будет многим не по карману.

Однако взамен будет получена прочная и долговечная система из труб с самой большой теплоотдачей, выдерживающих температуру до 250°C и не лопающихся при промерзании. Медные трубы сгибаются под любым углом, правда, посредством особого оборудования, и выдерживают значительные нагрузки.

Медные трубы KME (Германия)

Трубы из сшитого полиэтилена, ил RE-X. В данный момент они являются наиболее популярными для устройства тёплых водяных полов. Сшивка, то есть особая обработка полиэтилена, способствует появлению дополнительных связей между молекулами полимера, благодаря чему готовые изделия становятся прочными и термостойкими (выдерживают температуру до 125°C).

Трубы из сшитого полиэтилена

Так как полиэтилен является кислородопроницаемым материалом, трубы дополнительно покрываются особым противодиффузным слоем. Вода по таким трубам течёт почти бесшумно, так как материал обладает высокой степенью звукопоглощения. Эластичность позволяет изгибать трубы с необходимым шагом, а все эти достоинства на фоне доступной цены позволяют изделиям занимать лидирующие позиции на рынке.

Трубы для теплого пола из сшитого полиэтилена

Видео – Трубы для теплого пола из сшитого полиэтилена

Металлопластиковые трубы. Они состоят из трёх основных слоёв (отдельные разновидности труб изготавливают пятислойными), соединённых особым клеящим составом. Снаружи и внутри находятся слои прочного полиэтилена, а центральным слоем является фольга. Она увеличивает теплопроводность, является кислородным барьером, повышает прочность труб и облегчает их изгибание.

Труба пятислойная металлопластиковая PERT-AL-PER

Полипропиленовые. Самый дешёвый вариант, но для тёплых полов практически не используется. Главная причина – недостаточная эластичность. Трубу нельзя изгибать больше, чем на 8 диаметров, поэтому невозможно уложить её с нужным шагом. К тому же, плотность и теплоотдача у полипропилена меньше, чем у полиэтилена.

Полипропиленовые трубы – не лучший вариант

Необходимые приборы и материалы

Первоначальная стяжка – пол для укладки труб должен быть ровным. Если это условие не соблюдается, придётся выровнять пол.

Стяжка

Демпферная лента для компенсации тепловых расширений основной стяжки, в которую будут уложены трубы тёплого пола.
Теплоизоляция. Она необходима для предотвращения теплопотерь – всё тепло, идущее от труб, будет отражаться вверх, в комнату
Особенное внимание нужно уделить комнатам на первом этаже, под которыми холодный грунт или неотапливаемое подполье. Материалов для теплоизоляции сейчас довольно много.

Демпферная лента

Гидроизоляция
В принципе, не все производители тёплых полов рекомендуют обязательный настил гидроизоляции, но лишним этот шаг всё же не будет, так что поверх материалов для сохранения тепла можно дополнительно уложить слой плёнки с нахлёстом в 15-20 см на стены. Если не удалось одним куском укрыть всю комнату, то края соседних нужно настелить друг на друга с таким же запасом, а затем скрепить их скотчем.

Гидроизоляция пола

Армирующая сетка. Она необходима, чтобы придать стяжке больше прочности, к тому же к её прутьям особыми хомутами или проволокой крепятся трубы. Естественно, шаг укладки труб в таком случае будет зависеть от размеров ячейки, так что выбирают обычно мелкоячеистую, 150х150 мм и сечением прутка 4-5 мм. Если же для теплоизоляции были использованные специальные маты с рельефным рисунком, то такая сетка не потребуется.

Армирующая сетка

Маты для теплого пола

Трубы и крепления. Трубы могут различаться по материалам, из которых сделаны, и по диаметру

Оптимальный диаметр рассчитывается для каждого конкретного случая и обычно составляет 18-20 мм, а что касается материалов, то тут важно приобрести действительно качественную продукцию, способную исправно служить десятилетиями. Поэтому не стоит стремиться сэкономить в ущерб качеству

Обязательно нужно уточнить заводской срок гарантии, который в идеале должен быть не меньше 50 лет, и попросить у продавца сертификат на продукцию.

Трубы SANEXT для теплого пола

Коллектор со всеми необходимыми дополнениями: шкафом, фитингами, запорными вентилями, воздухоотводом, дренажным краном и автоматикой.

Коллектор

Циркулярный насос, который обеспечивает непрерывное движение теплоносителя в системе.

Циркулярный насос

Котёл, который будет нагревать воду.

Котёл

Все необходимые материалы для заливки стяжки. Когда система будет уложена и проверена, поверх неё заливается стяжка. Делать раствор лучше всего из готовой строительной смеси, предназначенной специально для тёплых полов. Есть и другой вариант, заключающийся в добавлении пластификаторов к обычной смеси песка и цемента.

Как видно из этого списка, непосредственно к системе тёплого водяного пола относятся лишь некоторые пункты, на которых следует остановиться более подробно.

Это интересно: Как залить стяжку пола: теория и практика

Материалы для водяного теплого пола

Полиэтилен

Не обязателен к использованию. В качестве гидроизоляции полиэтилен монтируют на бетонное основание. В качестве пароизоляции поверх утеплителя после его укладки.

Если дом большой, советуем покупать полиэтилен на вес, а не по метражу. Так выходит значительно дешевле. Толщина, цвет и прочее не имеет значение. Чем толще, тем меньше вероятность его порвать.

Демпферная лента

Этот материал для водяного теплого пола используется для компенсации теплового расширения стяжки. Стяжка, как и любой материал, имеет свойство расширяться при увеличении температуры. Если стяжка будет плотно прилегать к стене, то расширятся ей будет некуда и она может начать трескаться, либо «вздуваться». Демпферная лента является в этом случае спасителем. Монтаж осуществляется по периметру стены в тех местах, где будет монтироваться водяной теплый пол.

Бывает заводского изготовления. Так же можно изготовить самому. В качестве демпферной ленты используется обычный вспененный полиэтилен. Если заводской в продаже у Вас нет, покупаете рулоны утеплителя на базе вспененного полиэтилена. Складываете вдвое и нарезаете рулонами по 15 см. Далее крепите ленту по периметру стены и приступаете к укладке утеплителя.

Утеплитель

Следующий материал для водяного теплого пола, который Вам нужно обязательно использовать – это утеплитель. В качестве утеплителя выступает пенополистирол плотностью 30-35 кг/куб. Толщину желательно просчитывать при помощи проекта системы отопления. Для ориентира можно взять цифры 5-8 см для первого этажа и 5-3 см. для последующих этажей.

Утеплитель укладываете по всей площади пола и сверху для дополнительной пароизоляции можно уложить полиэтилен.

Крепления для трубы

Следующие необходимые материалы для водяного теплого пола – это крепления для трубы. Крепить можно несколькими способами:

  1. Армирующая стека. Самый бюджетный вариант крепления. Стелите ее поверх утеплителя. При необходимости крепите к утеплителю, а саму трубу крепите уже на сетку мак. Выбирать сетку следует с толщиной прутка 4 мм и шагом ячейки 10 см.
  2. Крепежные скобы. Стоят в среднем 3-5 рублей за штуку. Используется в среднем 14 скоб на метр квадратный. Для скоб нужен свой степлер (такер). Его можно взять отдельно в аренду или приобрести для себя.
  3. Крепежные ленты. Редко используемый вариант. Ленты стелются по площади пола на утеплитель, а далее на ленту крепится труба.

Труба для теплого пола

Материал для водяного теплого пола, без которого невозможны теплые полы. В монтаже используются два популярных вида труб:

  • Металлопластиковые. Основное преимущество – держат угол и имеют минимальное линейное расширение.
  • Трубы из сшитого полиэтилена. Бывают нескольких видов: Pex-A, Pex-B, Pex-C, PE-RT. Самые дешевые и менее долговечные – PE-RT трубы. Pex трубы отличаются методом сшивки и по своим свойствам плюс-минус одинаковые. По теплоотдаче сшитый полиэтилен на долю процента лучше отдает тепло.

Для установки теплого пола следует использовать трубу диаметром 16 мм. 20 мм будет излишком и в частном строительстве его нет смысла использовать.  Обязательно уточняйте наличие кислородного барьера в трубах.

Биндера, зонтики, шпильки и тд.

Про эту мелочь многие постоянно забывают. Хотя она тоже накладывает свои затраты. Биндерами обычно крепят трубу на сетку мак. Зонтиками крепят демпферную ленту к стене, полистирол к полу, сетку мак к полистиролу. Перед монтажом уточните, какие дополнительные материалы для водяного теплого пола потребуются в Вашем случае.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
