Как подключить регулятор теплого пола — читаем суть

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

  • При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
  • Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
  • При наборе температуры светится указатель Set.
  • Желаемый результат заданного температурного состояния информируется индикатором Run.
  • Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

  • Вблизи не должно находиться других источников отопления.
  • Попадание солнечного света на корпус строго запрещено.
  • Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Приступаем к установке терморегулятора теплого пола

1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.

          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.

 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу. Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

  • механический;
  • электронный.

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель. Он бывает круглого типа и легко поддается регулировке в разные положения. Шкала делений может различаться. На некоторых устройствах шаг шкалы составляет 1 градус, но также встречаются приборы с делениями через 2,5.

В этом плане, приборы электронного типа имеют больший спектр возможностей в использовании. Как видно на фотографиях терморегуляторов подобного типа, благодаря жидкокристаллическому экрану настройка осуществляется сенсорно. Для сохранения целостности дисплея применяют защитные крышки.

Регуляторы температуры электронного типа, несмотря на высокую стоимость, понятны в программировании и с легкостью впишутся в любой тип помещения.

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

  • Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
  • Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
  • Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
  • Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
  • Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
  • Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Инструкция по эксплуатации

После окончания всех монтажных работ необходимо выждать рекомендуемое время в 30 дней и только после этого включать систему. Теперь осталось выяснить, как включить теплый пол и наслаждаться уютной и комфортной обстановкой вашей комнаты. После окончания монтажа желательно ознакомиться с документацией. Инструкция по эксплуатации предельно ясно излагает все моменты работы системы и порядок действий, которые необходимо совершить для включения и дальнейшей эксплуатации системы в целом. В последующем вы уже самостоятельно будете осуществлять все настройки по вашему усмотрению и необходимости уровня комфорта вашего помещения.

После полного застывания бетонной стяжки и последующего декорирования можно произвести первое включение. Первым делом необходимо включить регулятор температуры и выставить максимальную температуру.

Максимальная температура выставляется для быстрого прогрева вашего помещения. После установления желаемой температуры внутри комнаты, можно снизить параметр температурного режима работы до необходимого уровня.

Важно отметить, что при первом включении полы будут прогреваться долго, процесс может занимать от 8 до 48 часов в зависимости от площади отапливаемого помещения

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Температурные требования к теплым полам

Согласно строительным нормам и правилам СНиП, температура поверхности пола не должна превышать допустимые показатели.

Наименование зоны°С
Детская комната24
Гостиная, спальня и кухня26
Паркетные полы, ковровое покрытие27
Коридор30
Ванна с санузлом33
Краевые зоны помещений35

Максимальные показатели температуры пола нельзя превышать по двум причинам:

  • Контакт ног с сильно нагретой поверхностью вызывает венозное расширение вен.
  • От перегрева портится напольное покрытие (дерево рассыхается).

Применение системы ВТП в жилых помещениях допускается с температурой теплоносителя не выше 55 °С.

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Подсоединение системы теплого пола кабельного типа

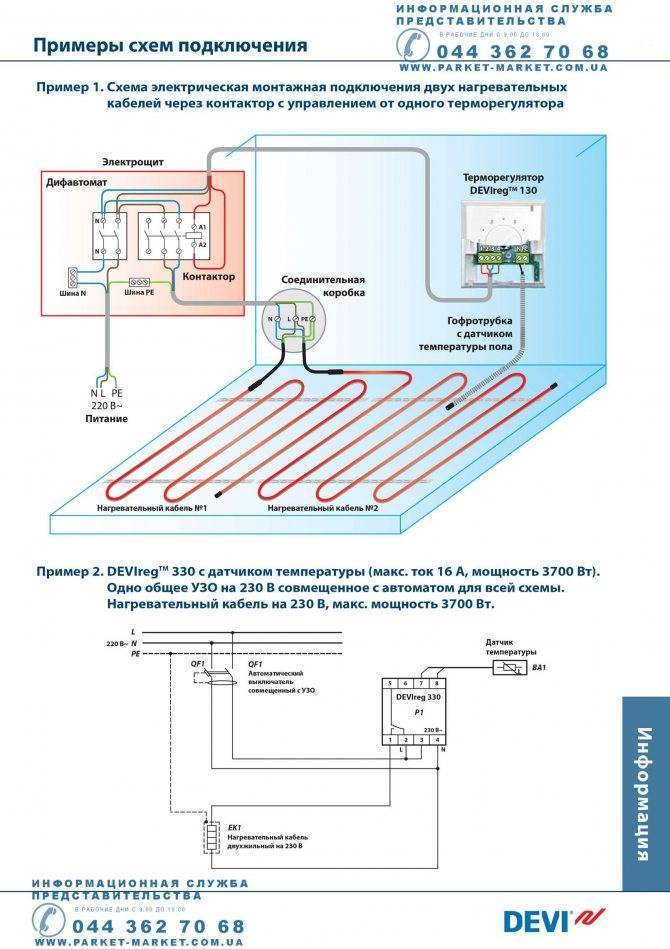

Схема подключения кабельного теплого пола

Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.

Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» – кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Равномерно распределив кабель, можно его закреплять

Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее

Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.

На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.

терморегулятор для теплого пола

Сфера применения

Область использования инфракрасных потолочных обогревателей довольно широка. Их применяют для обогрева жилых помещений в межсезонье, когда центральное отопление ещё не включено или уже выключено, устанавливают в дачных и загородных домах в качестве основного источника тепла, а также используют для обогрева беседок, сараев, балконов, веранд летних кафе, стадионов, железнодорожных платформ и подземных переходов.

Потолочные инфракрасные системы отлично зарекомендовали себя при обогреве теплиц, зимних садов и оранжерей – словом, тех мест, где важны стабильная температура и равномерный прогрев всех слоёв помещения. Особенно удобны для использования модели с программируемым терморегулятором, который может идти в комплекте с прибором либо продаваться отдельно.

Кроме того, потолочное размещение ИК-обогревателя позволяет отапливать помещение зонировано, создавая таким образом «островки тепла». Даже при наличии центрального отопления некоторые зоны нуждаются в дополнительном обогреве. Это особенно актуально для больших помещений, обогреть которые при помощи какого-то одного источника тепла всегда сложнее.

Местами, нуждающимися в дополнительном обогреве, могут стать игровые площадки детских комнат, рабочие столы в кабинетах и зоны отдыха в гостиных. При этом обогрев будет производиться локально, не затрагивая всего помещения и не растрачивая лишних энергоресурсов на отопление ненужных площадей.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

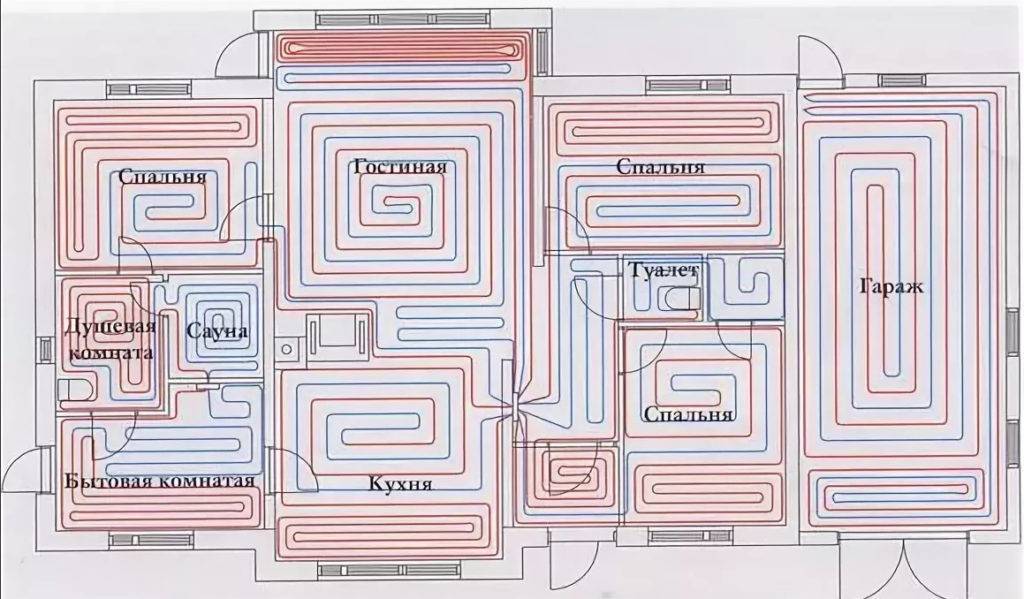

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.
