Технология укладки теплого пола (видео)

Нюансы заливки стяжки для водяного пола

Заливку выполняют только при включенном в трубах рабочем давлении (подробнее: “Важно знать: чем залить теплый водяной пол”).
Не ранее, чем через 4 недели после заливки стяжки она считается готовой и только после этого следует приступать к созданию напольного покрытия.
В том случае, когда монтаж теплого водяного пола выполняют под плиточное покрытие, тогда необходимая толщина стяжки составляет около 3-5 сантиметров. Также пользуются способом распределения труб с соблюдением промежутка, равного 10-15 сантиметрам, выполняя устройство теплого пола по грунту

Если не выполнять данные рекомендации специалистов, тепло, идущее от труб, не прогреет, как следует пространство пола между ними, в результате чего на поверхности готового пола появляется так называемый эффект «тепловой зебры» – это когда при передвижении по покрытию стопа человека отчетливо ощущает чередование полос тепла и холода.

Если владелец помещения намерен уложить ламинат или линолеум, стяжку формируют меньшей толщины. В таком случае для увеличения прочности применяют дополнительную армирующую сетку, которую размещают сверху системы теплого пола под ламинат. Тем самым уменьшается тепловой путь в направлении от труб системы к поверхности финишного напольного покрытия. Кроме этого под ламинат не нужно укладывать теплоизоляционный слой, поскольку после этого снизится эффективность функционирования системы обогрева.

Включают отопительную систему водяного пола, когда наступают первые осенние холода. Владельцам недвижимости следует учитывать, что на первоначальный прогрев требуется несколько дней, и только после этого созданная конструкция будет поддерживать заданную температуру по причине большой инертности. Систему также можно держать на малой мощности в рабочем состоянии на протяжении года, отключив некоторые контуры и оставив лишь те, которые задействованы в обогреве помещений (ванны, туалета, прихожей), где в качестве напольного покрытия использована керамическая плитка или наливные полы. Они даже в жару остаются на ощупь холодными.

Принципы укладки

Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.

Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.

Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.

Полезные советы:

• один контур не стоит распределять на два помещения;
• для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
• одна сторона контура не должна превышать в длину 8 м;
• необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.

Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.

Как укладываются трубы

На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

• площадь комнаты превышает 30 кв м;
• есть хотя бы одна стена длиннее 8 м;
• длина составляет меньше 50 или больше 200% от ширины помещения;
• конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

• полная автономность;
• повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

• Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
• Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

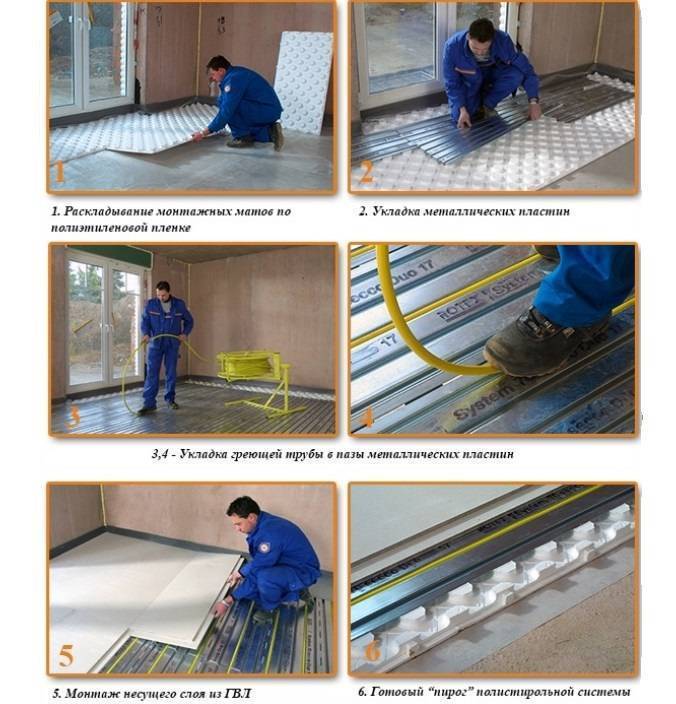

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию – Часть 2 – Укладка контуров

Watch this video on YouTube

Общие рекомендации

Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

  Применение электрического котла для теплого водяного пола

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

1. Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
2. Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:

• от плинтуса – 5 см;
• внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
• от внутреннего простенка и стационарной мебели – 10-15 см;
• от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Ш_к=(100×S)/L, (1)

, где Ш_к — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.
