Укладка электрического теплого пола под плитку

Подготовительный этап укладки теплого пола под керамическую плитку

Основное требование к укладке теплого пола под кафель – это ровное и прочное основание. Поэтому перед тем как переходить к основным монтажным работам, то есть, перед тем как сделать теплый пол, надо выровнять напольную поверхность.

Если это бетонный пол, то надо поверх него залить бетонную стяжку или любую выравнивающую смесь (на цементной или полимерной основе). Понятно, что бетонная стяжка будет сохнуть дольше, но ее цена меньше, чем у готовых выравнивающих смесей. При этом ее толщина под теплый пол не должна бать меньше 3 см, что увеличивает расход раствора, при этом увеличивая расходы финансовые.

Если пол деревянный, то рекомендуется выравнивать его плитными древесными материалами, к примеру, фанерой, плитами ОСБ, ДСП и так далее. Предпочтение лучше отдать недорогим, но прочным изделиям, к примеру, ДСП, плиты которой соединяются между собой замком паз-шип, что обеспечивает поверхность без зазоров. При этом оптимально, если укладку плит производить со смещением, что обеспечит равномерное распределение нагрузок на сам деревянный пол.

Есть еще один момент, относящийся к подготовительному этапу. Это утепление поверхности пола, что обеспечит снижение тепловых потерь. Так как монтаж теплого пола под плитку связан с укладкой нагревательных элементов на напольное основание, то необходимо позаботиться о том, чтобы тепло, исходящее от элементов теплого пола, не проходило через данное основание. Конечно, можно гарантировать, что деревянный пол от этого застрахован, потому что древесина сама является хорошим теплоизолятором. Но когда дело касается бетонных полов, то тут без отдельного теплоизоляционного слоя не обойтись.

Специалисты рекомендуют, чтобы теплоизоляционный слой был изготовлен не просто из вспененного или волокнистого материала. Но, чтобы в его составе был отражающий слой, который будет удерживать инфракрасное излучение, исходящие от элементов нагревательной конструкции. Поэтому на напольное основание перед монтажом теплого пола надо уложить утеплитель с фольгированным слоем с одной стороны. Благо таких сегодня огромное количество на современном рынке строительных материалов. Но тут придется учитывать и такой момент, что данный материал не должен быть толстым, потому что чем толще укладываемые слои, тем меньше высота потолков в помещениях. Из всех предлагаемых материалов под это подходит утеплитель пенофол.

Итак, фольгированный пенофол – это рулонный материал из вспененного полиэтилена толщиною 5 мм. К примеру, его теплоизоляционные качества равны плите из минеральной ваты, толщина которой равна 80 мм. Укладывают полосы пенофола встык, закрывая зазоры и щели алюминиевой липкой лентой.

Остальные покупки

Прежде, чем приступать вопросу о том, как уложить теплый пол под плитку, вы должны закупить:

  1. Инструменты. Для монтажа тёплого пола вам понадобиться рулетка, строительный нож, крестики и распорки для укладки плитки, болгарка, зубчатый шпатель, киянка и многое другое, поэтому внимательно продумайте список покупок перед походом в магазин;
  2. Пенофол – это теплоизолирующий материал, изготовленный из вспененного полиэтилена и фольги. Его стелют на бетонное основание под нагревательный элемент, чтобы минимизировать затрачиваемое тепло, а соответственно, энергию;
  3. Плитку для пола;
  4. Плиточный клей и затирку.

Электрический теплый пол

В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.

Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.

  • Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
  • Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
  • Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.


Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.

  • В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
  • Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.

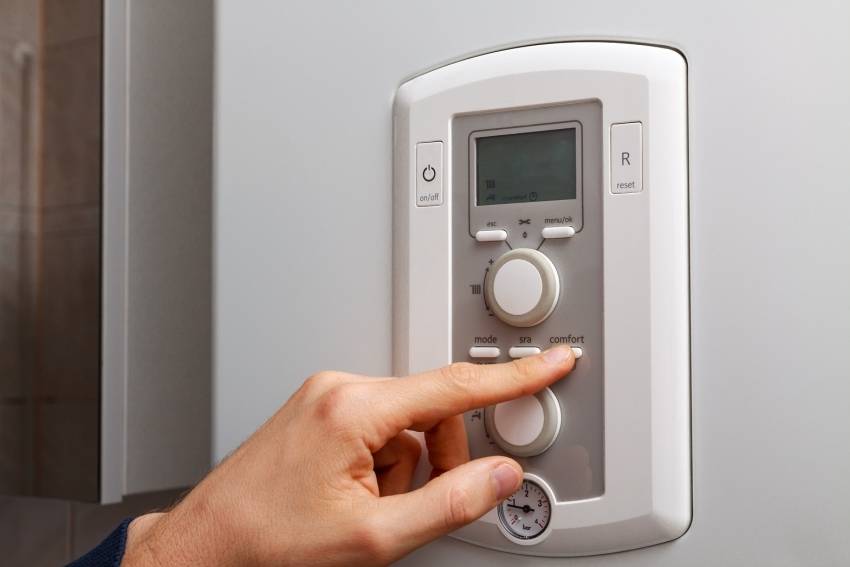

  • Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.

В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.

Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.

Всё зависит от комплектующих

Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:

  • Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
  • Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
  • Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.

Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

  • практичность – возможность монтажа своими руками, простота управления;
  • универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
  • быстрый нагрев поверхности пола электроэлементами;
  • равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
  • гарантированная сухость пола;
  • снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
  • исключение обуви из перечня факторов износа плитки;
  • экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

  • зависимость от наличия электроэнергии;
  • необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
  • ограничения в выборе облицовочного покрытия;
  • сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
  • дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

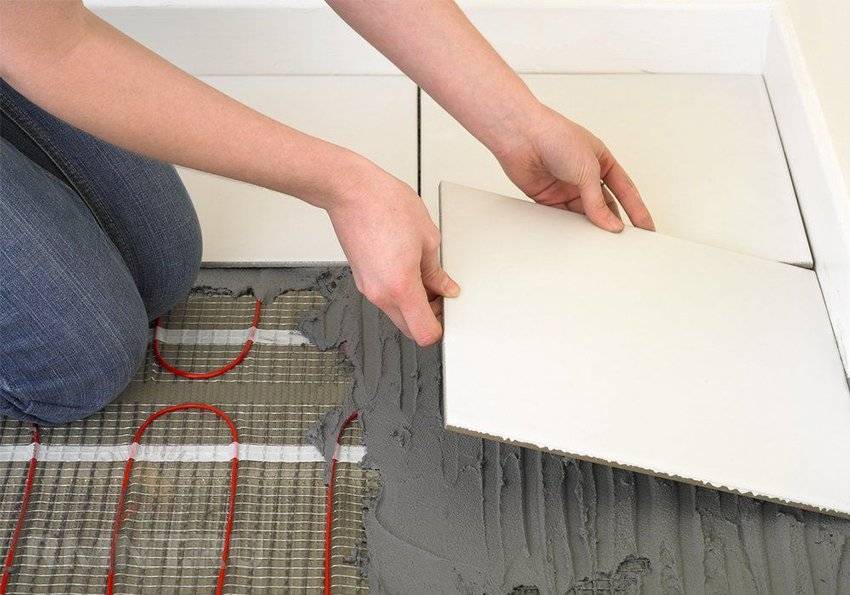

Укладка плитки на электрический пол

На этом этапе у вас так же не возникнет трудностей – укладка плитки на теплый пол ничем не отличается от обычной укладки плитки. Единственное различие между этими процессами – использование специального плиточного клея. Приобрести следует клей “для теплого пола”, при выборе производителя так же не стоит сильно экономить, сэкономив на качестве мы можем получить не совсем ожидаемый результат!

Перед самой укладкой теплый пол в ванной нужно примерно соорентироваться в том, как мы будем в дальнейшем ее укладывать. Для этого разложите плитку, на основных участках расположите цельную плитку.

Далее подготовим плиточный клей, размешиваем сухую смесь и воду

Начинать этот процесс необходимо с дальнего угла от двери в ванную.
Используя зубчатый шпатель, на поверхность нагревательного мата осторожно наносим получившийся раствор. Все пустые места в этом процессе должны быть заполнены клеем

Оптимальный показатель толщины слоя клея над элементами конструкции составляет не меньше чем 5 мм.
Перед тем, как положить первую плитку, монтируем в углы пластиковые крестики. Это поможет вам контролировать размеры щелей. После этого необходимо проверить на сколько ровная поверхность и уровни ее горизонта! Пластиковые колышки помогут эффективно устранить все возникшие неточности.
Дальше мы монтируем пластиковые крестики с каждой стороны, после чего проводится укладка плитки (второй и третьей) с разных сторон. Повторяем процесс проверки ровности поверхности и уровня горизонта. Проводим снова те же действия, проверяя горизонталь плитки. Так мы проложим плитку по всей поверхности теплого пола.
Желательно иметь в своем арсенале плиткорез, это существенно упростит обрезку в тех местах, где она требуется. Аналогом плиткореза может выступить “болгарка” или качественный стеклорез.
После того, как теплый пол оказался по всей своей поверхности уложенный плиткой (крестики не демонтируем), нам осталось только подождать полного высыхания. В среднем этап высыхания длится около суток, эту информацию вы можете найти на упаковке плиточного клея.
Когда плиточный клей высохнет, используя шпатель, необходимо произвести затирку швов.
Поздравляем! Работы по укладке плитки на теплый пол подошли к завершению! Важный момент: включать систему теплого пола настоятельно рекомендуется только по истечении пары суток. Такой промежуток необходим для того, чтобы плиточный клей успел до конца высохнуть и дать свою максимальную прочность.

В ситуации, когда вы не занимались укладкой плитки, а произвели цементную стяжку, систему не стоит включать вплоть до полного высыхания стяжки. В противном случае вы можете столкнуться с такими проблемами как неправильное высыхание раствора, что приведет к неравномерности пола. В итоге вы получите такие неприятные моменты как трещины и провалы в стяжке. Это вызовет нестабильную работу системы нагревательного кабеля! Заранее подумайте о месторасположении мебели, в этих местах не рекомендуется прокладывать нагревательный кабель. Рекомендуемая толщина стяжки должна быть не меньше 20 мм. Именно уровень в 20-30 мм позволит вам придать максимальную прочность теплому полу.
В первое время вы будете привыкать в новому теплому полу – хоть уровень его температуры и не высокий (для того чтобы не причинить вреда вашим стопам), придется  поэкспериментировать с настройками уровня температуры.

Как мы видим, теплый пол в ванной своими руками это вполне реально, главное следовать инструкциям и тщательно проверять каждый шаг на присутствие ошибок. Внимательность – главное в этом деле!

Применяйте полученные знания со всей ответственностью, если вы сомневаетесь в том, что сможете самостоятельно провести все необходимые этапы – лучше обратитесь за помощью к специалистам. Помните, демонтаж теплого пола в ванной дело довольно затратное. Соблюдая все пункты и внимательно проделывая каждый шаг вы сможете существенно сэкономить свои денежные средства!

Достоинства и недостатки

Как и в случае с любой технологией, у теплых водяных полов есть свои достоинства и недостатки.

Основные достоинства:

  • Водяной пол дает возможность отказаться от других способов отопления и собой может заменить остальные отопительные приборы в доме.
  • Это один из способов обогрева помещения, обеспечивающий большой охват поверхности при относительно невысоких энергозатратах, в отличие от системы радиаторов.
  • Конструкция теплых полов рассчитана на продолжительную работу. Гарантия – 50 лет.
  • При правильной установке теплые полы в помещении обеспечивают равномерное распределение тепла.
  • Помимо этого, за счет этой системы, нет необходимости в доме для дополнительного обогрева устанавливать неэстетичные конструкции. Это увеличивает границы пространства и сделает помещение не ограниченным в планировке и более уютным.
  • С помощью теплых полов в доме можно легко организовать теплую атмосферу при нормальной влажности и комфортной температуре.
  • Эта система дает возможность легко контролировать в доме температурный режим.
  • Также теплые полы не ограничивают владельцев жилища в выборе дополнительных отопительных систем, если это требуется.
  • Теплый пол гарантирует безопасность с условием правильно проведенных работ по монтажу.
  • Уход за полами не потребует значительных усилий. Достаточно просто выполнить влажную уборку.
  • Равномерный прогрев помещения и постоянное тепло не дают шансов появиться плесени и грибку.

И все-таки, невзирая на массу достоинств теплых полов, нужно помнить и о вероятных недостатках конструкции.

Недостатки теплых полов

Их не так много:

  • Установка теплых полов потребует некоторых навыков работы. Потому для организации бесперебойной работы отопления требуется помощь специалиста.
  • В многоэтажном доме монтаж теплых полов невозможен из-за особенностей центральной отопительной системы.
  • В результате неправильного монтажа системы вероятны протечки и дальнейшие последствия.
  • Для работы отопительной системы с водяными полами необходима установка насосного оборудования.

Электрические маты

Электрические маты также бывают разные и отличаются принципом работы:

  • Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
  • Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.

Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет из себя сетку сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.

Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.

Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.

Обычно в их комплекты входит:

  1. Нагревательный мат шириной в 45 см;
  2. Терморегулятор, крепящийся на стене;
  3. Термодатчики;
  4. Соединительные провода;
  5. Инструкция.

Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.

Монтаж

Технология укладки электрического теплого пола под плитку зависит от его вида. В любом случае перед началом монтажа нужно удалить старое напольное покрытие, вывести поверхность цементным раствором или выравнивающей смесью.

Если пол кладется на деревянное основание, поверхность необходимо отциклевать, чтобы она была ровной.

Далее следует подготовить место для монтажа терморегулятора: его размещают на небольшой высоте от пола, в нише или накладным способом. К термостату подводят подающий кабель (желательно от отдельного автомата). Если термостат устанавливается в штробе, то и кабель нужно подводить в штробе.

Общее правило: нельзя располагать пленку или маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для теплоизоляции можно использовать пенофол. Состоит из вспененного полиэтилена с самоклеящейся подложкой и фольги 14 мкм.

Теплопроводность этого материала около 0,048 Вт/мК. Укладывать просто: раскатать рулон клеевой стороной вниз, отражающей вверх. Поверх матов кладут сетку, к которой крепят кабель.

Вместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Еще один вариант – профильные маты из экструдированного пенополистирола.

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стен не меньше 10 сантиметров.

Перед укладкой стяжки или финишного покрытия любой пол необходимо оттестировать: включить электричество и замерить сопротивление тестером. Полученная величина должна соответствовать указанной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Заземляющий проводник фиксируют защитной клеммой.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

  1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
  2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
  3. Обесточьте систему и подведите питание до ближайшей розетки.
  4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
  5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
  6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
  7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
  8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
  9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
  10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
  11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Заключение

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

  • 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
  • 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
  • 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Преимущества установки теплого пола под плитку

Теплый пол имеет массу положительных характеристик и при условии соблюдения всех рекомендаций способен оказать чрезвычайно положительное влияние на множество аспектов, повысив уровень комфорта всех проживающих в доме.

Керамическая плитка имеет высокий уровень теплопроводности, что позволяет эффективно использовать систему теплого пола для обогрева помещения

В первую очередь, это связано с равномерностью распределения тепла в помещении. За счет того, что основная масса теплого воздуха располагается внизу, общая температура в комнате будет максимально благоприятна, ведь, как известно, теплый воздух легче и стремиться подняться вверх.

В случае использования таких отопительных приборов, как батареи и конвертеры, воздух более активно перемещается в помещении, за счет чего увеличивается количество сквозняков, и, соответственно, количество поднимаемой пыли. Теплые полы действуют по-иному принципы, что также положительно сказывается на здоровье.

Что же касается керамической плитки, как отделочного материала, укладываемого поверх такой системы, то это отличное решение по нескольким причинам:

  • высокий уровень теплопроводности;
  • длительный срок эксплуатации;
  • устойчивость к температурным перепадам;
  • способность выдерживать серьезные механические нагрузки;
  • устойчивость к воздействию воды и пара.

Любой тип системы теплого пола контролируется с помощью датчика и регулятора температуры

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

  • Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
  • Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
  • Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Заключение

Включать теплый пол можно только после полного высыхания клея или стяжки, а это минимум 28 суток после укладки. Запрещено устанавливать терморегулятор на температуру свыше 30 градусов. Чтобы не повредить кабель при ремонтных работах, нарисуйте и сохраните схему его укладки.

Электрический теплый пол целесообразно применять в помещениях маленькой площади (до 10 м2), в остальных случаях по суммарным затратам на монтаж и оплату энергии, выгоднее будет ставить водяной подогрев. Но в плиточный клей его устанавливать нельзя, потребуется делать дополнительную стяжку.

comments powered by HyperComments

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
