Схема укладки водяного теплого пола

Проектирование водяного теплого пола

При проектировании важно помнить, что длина трубы в одном контуре не должна превышать 90 метров. Иначе, вода в «обратке» будет слишком холодной

Да и сопротивление в трубе такой длины будет чрезмерным. Поэтому оптимальная длина трубы для одного контура составляет 70-80 метров.

Разбейте все отапливаемые помещения на контуры, с примерно одинаковой длиной трубы. Сделать все расчеты вам поможет калькулятор теплого пола в нашем разделе строительных калькуляторов. Помните, что чем холоднее ожидается наружная температура, тем чаще шаг укладки трубы должен быть. Стандартом шага укладки является расстояние в 10-30 см. При большем шаге укладки не избежать чередования холодных и теплых участков пола. А при более частом, возможны проблемы с загибанием труб в необходимых местах изгиба.

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

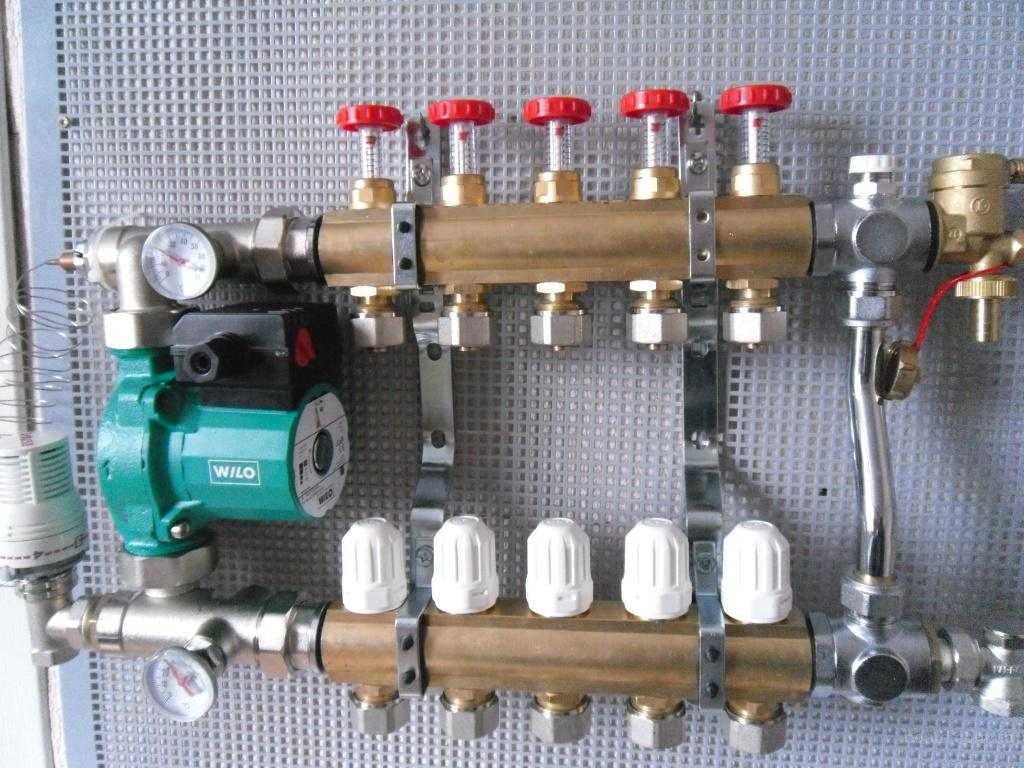

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

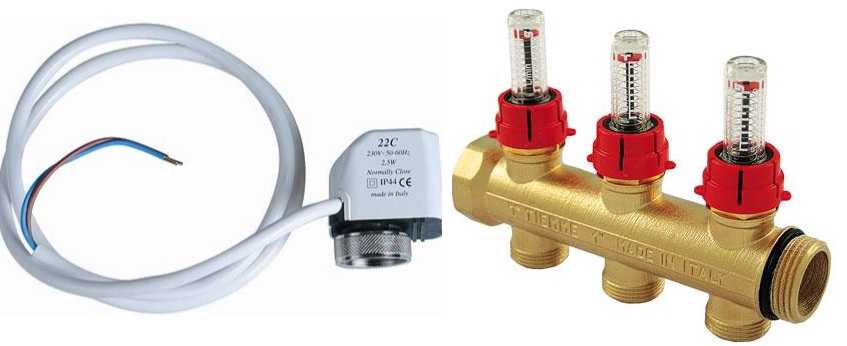

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение. Ускорить созревание стяжки можно при включении в рецептуру специальных добавок

Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Подключение греющего кабеля и инфракрасного теплого пола.

Данный вид обогрева обычно используется не в качестве основного отопления, а для того, чтобы ногам было комфортно ходить по полу. Существуют несколько способов электрического подогрева. Это проведение под основным покрытием нагревательного кабеля или подключение инфракрасного теплого пола.

Инфракрасный теплый пол, по другому его еще называют пленочным полом продается в виде рулонов, которые раскатываются по полу, в какой-то степени напоминает линолеум. Принцип действия заключается в инфракрасном излучении, которое образует тепло.

Учитывая, что пленочный пол достаточно тонкий и имеет гибкую структуру, его можно подложить под линолеум, ламинат или паркетную доску. Инфракрасные полы бывают двух вариантов исполнения – это пленочные и стержневые.

Пленочные.

В основе имеют карбоновые полосы толщиной до 10 мм, расположенные с шагом 10 – 15 мм. Соединяются между собой с помощью металлических шинок, имеющих серебряное напыление. Полосы скрываются под слоем полиэтиленовой термостойкой пленки.

Стержневые.

Представляют собой наличие в их основе графитово-серебряных стержней. А уже внутри них располагается карбон. В отличии от пленочных, стержневые ИК полы похожи на маты греющего кабеля. Они так же, как и пленочные полы продаются рулонами.

Принцип их действия заключается в том, что лучи, которые излучает ИК пол обогревают не воздух внутри помещения, а попадают на стены, потолок или предметы мебели. Поэтому считается, что данный вид обогрева эффективнее водяного и электрического напольного отопления.

Подключение пленочного теплого пола осуществляется через терморегулятор к напряжению 220 В. Особенность укладки в том, что необходимо заранее продумать установку тяжелой мебели вне зоны укладки пленочных матов, иначе система может выйти из строя.

ИК пленка продается с различной шириной в 50 или 100 см и длиной рулона в 50 м. Цена за квадратный метр составляет примерно до 1500 р. Расчет выполняется с учетом наличия крупногабаритной мебели, под которое ИК полы мы не закладываем и отступ от стены должен составлять от 10 до 20 см. При отоплении помещения без основного источника отопления закладывают 80 % полов. В остальных случаях плюс минус 50 % от площади пола.

Существует два вида кабельного теплого пола. С помощью отдельного кабеля или того же отдельного кабеля, но приклеенного к специальному мату в виде змейки. Последний продается рулонами. Принцип действия у них один, как и способ подключения.

Внутри кабеля идет нагревательный элемент, собственно за счет чего происходит выделение тепла. Подключение греющего кабеля осуществляется через терморегулятор к бытовой электросети. В отличие от пленочного пола, кабельный теплый можно укладывать в стяжке под напольную плитку. Но отличительный минус от того же пленочного пола в том, что его нельзя укладывать под ковровые покрытия, линолеум или ламинат.

Кабельно-матовый пол, как правило, применяется в качестве дополнительного отопления для комфортной ходьбы по плитке или керамограниту.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Подключение воды к водяному теплому полу

Последующим шагом после подготовки пола, будет укладка теплоизоляционного материала.

Далее на гидроизоляцию укладывается теплоизоляционный материал, толщиною в зависимости от этажности. Для первого этажа дома, имеющего подвал, не меньше 25 сантиметров., для второго и выше этажей достаточно нескольких сантиметров. Теплоизоляционный материал можно приобрести в любом строительном магазине. В настоящее время производителями предлагается на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Самыми популярными являются: пенополистерол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но существует специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиты имеющие выступы для укладки в них трубопровода системы теплого водяного пола.

Укладка труб водяного теплого пола

  1. Параллельный – укладывается как «змейка». Трубы укладываются параллельно друг другу, с рекомендованным шагом укладки 30 сантиметров в середине и 15 сантиметров вдоль стен помещения. Начинается от наружных стен помещения, где вода подающаяся в пол имеет наибольшую температуру.
  2. Спиральный. Подающая и возвратная трубы укладываются рядом параллельно по спирали. Благодаря этому, температура подающей трубы компенсирует температуру выводящей трубы. Предназначен для больших помещений.

Так как установленная система теплых полов предполагает ее длительную эксплуатацию, то обращают внимание на качество используемых металлопластиковых труб и комплектующих. Методы крепления трубопровода:

Методы крепления трубопровода:

  1. Первым делом нужно положить на весь пол арматурную сетку. Трубы укладываются поверх арматурной сетки, и крепятся к ней с небольшим зазором с помощью проволоки. Зазор необходим для предотвращения деформации труб. Этот способ укладки труб наиболее прост и легкодоступен.

  1. На предварительно подготовленную поверхность пола, застеленную гидроизоляцией, укладывается теплоизоляция. На ней делается разметка для последующей укладки труб системы водяного отопления пола. Эти трубы должны крепиться соответствующими специальными клипсами и зажимами.

Трубы системы водяных  теплых полов укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. У стен и под окном, где наблюдается повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние укладки труб от стен 7 сантиметров.

Рекомендуемая длина трубы для укладки в одной комнате составляет 60 метров. Если общая площадь помещения предполагает укладку длины большего размера, то рекомендуется устанавливать в систему дополнительные коллекторы (если длина трубы свыше 60 метров – 2 коллектора, если длина трубы свыше 120 метров – 3 коллектора и так далее). Общая длина трубы делится по длине на количество установленных коллекторов, с отдельным соединением каждой трубы к своему коллектору

После этого очень важно установить терморегулятор для теплого пола

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

  1. Заполнение водой из системы ХВС;
  2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

При наборе испытательного давления производится осмотр всей системы на предмет образования утечек. Выявленные утечки устраняются. Через 15 минут давление стравливается до рабочего. Система напольного отопления готова к заливке стяжки.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

Рекомендуем прочитать:

Расчет циркуляционного насоса для отопления

Чугунные батареи отопления

Какой радиатор отопления лучше – алюминиевый или стальной?

Батареи отопления для частного дома

Стальные радиаторы водяного отопления

Электрокотлы для отопления частного дома

(Просмотров 1 508 , 1 сегодня)

Разводка улитки

После того, как все элементы подготовлены, остается выполнить лишь монтаж всей системы.

Пошаговая инструкция укладки пола улитка:

  1. Выполнить бетонную стяжку. Закрепить на полу арматуру и теплоизоляционный слой или специальную резиновые маты с бобышками, которые служат крепежом.
  2. Укладку контура нужно начинать от источника тепла. Контур укладывается от большого периметра к центру. Шаг между элементами при двойной улитке увеличивается в два раза, так как трубы затем пойдут обратно.
  3. При укладке нагреватель сразу фиксируется с помощью специальных крепежей к арматуре или подложке.
  4. В центре делается разворот на 180 градусов. Теплоноситель укладывается обратно по спирали.
  5. Трубы возвращаются к месту изначального выхода – к коллектору или распределителю.
  6. Перед заливкой пола и монтажом декоративного покрытия делается тестирование системы.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Особенности укладки улитки

Укладка теплого проводного или водного пола улиткой, или квадратной спиралью имеет массу преимуществ. При таком способе теплоноситель укладывается от периметра к центру по квадратной спирали, при этом изгибы постепенно сокращаются. При обратном ходе теплоноситель меняет направление и шаг снова увеличивается.

Основные достоинства такого рисунка:

  • Равномерное распределение тепла. Здесь элементы подачи и обратного хода чередуются, что позволяет избежать разности в температурах и тепловых ям. Такая разница на входе и выходе может составлять большую амплитуду от 5 до 20 градусов.
  • Трубопровод имеет углы в 90 градусов, а не в 180. Отсутствие резких сгибов делает укладку проще и позволяет избежать высокого гидравлического сопротивления труб.
  • Позволяет существенно сэкономить носитель, укладывая его лишь в центре. В будущем такой способ будет экономить электроэнергию при обогреве.
  • Технология укладки более простая, чем змейкой.

Укладка улитка имеет также и свои недостатки, которые довольно легко компенсируются:

  • Холодной зоны около окна удается избежать, слегка сместив носитель к окну от дальней стены.
  • Укладку теплоносителя лучше проводить по центру комнаты, отступив от стен около 40-50 см. Это позволит не размещать теплый пол под мебелью и избежать перегрева.
