Гребенка для теплого пола: виды, как собрать и сделать своими руками

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

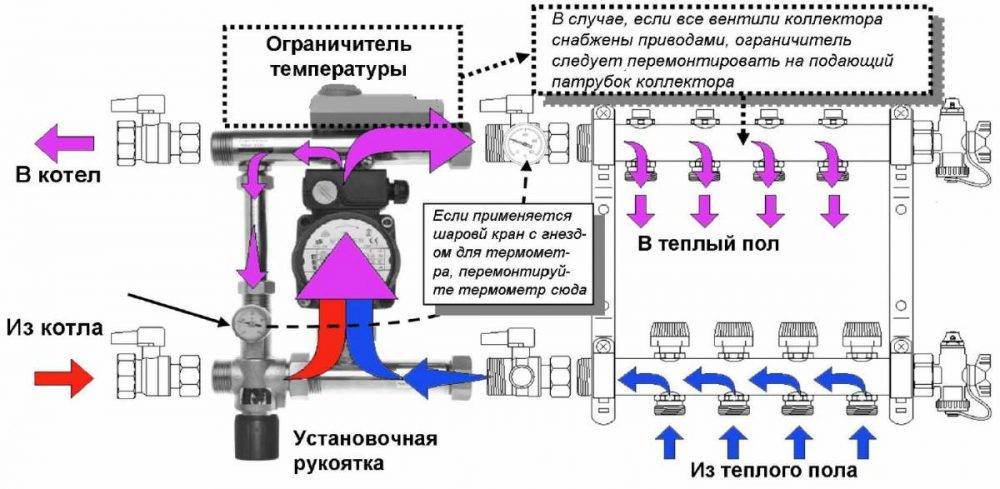

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

С этим читают

Гребенка для теплого пола своими руками

Распределитель для системы теплого пола можно легко сделать самостоятельно.

Для самодельной гребенки потребуется приобрести следующие составляющие:

  1. Тройник, изготовленный из латуни, в количестве 4 штук (1⁄2 дюйма).
  2. Пять шаровых кранов, резьба которых составляет 1⁄2 дюйма.
  3. Силиконовый герметик.
  4. Заглушки 1⁄2 дюйма.

Приобретая элементы для гребенки теплого пола стоит учитывать, что у тройника должно быть две резьбы (внутренняя и наружная).

Алгоритм сборки коллектора гребенки

Выглядит это следующим образом:

  1. Сборка тройника осуществляется в одну линию. Все тройники присоединяются к предыдущему с помощью резьбы, в результате чего получается прямая труба, имеющая отводы по бокам. Для обеспечения герметизации места соединений обрабатывают герметиком. Стоит учитывать, что наносится герметик только на тройник с внешней резьбой.
  2. На вход трубы монтируют кран.
  3. На противоположной стороне должна находиться заглушка.
  4. На всех боковых отверстиях располагается кран.

Таким образом, в конечном итоге получается гребенка, сделанная самостоятельно, и используемая для четырехконтурного теплого пола. По такому же принципу изготавливаются и другие распределители имеющие любое количество кранов.

Изготовление гребенки из пластиковых труб

Так же важно знать, что можно изготовить гребенку из пластиковых труб. Для работы потребуется иметь следующий инструмент и составляющие:

  • Паяльник, предназначенный для труб из пластика.
  • Ножницы по резке пластиковых труб.
  • Разводной ключ.
  • Пластиковые трубы, используемые для системы отопления.
  • Тройники из пластика.
  • Переходники, выполненные из металла.
  • Четыре пластиковых муфты.
  • Пять шаровых крана.
  • Уголки из пластика.
  • Силиконовый герметик.

Пластиковые трубы разрезаются на равные отрезки, длина которых составляет 10 сантиметров. При помощи паяльника спаиваются отрезки труб с тройниками.

На крайний тройник монтируют уголок, который должен смотреть в противоположную сторону от ответвлений гребенки. Переходники из металла монтируют на боковые ответвления, на которые впоследствии устанавливают краны.

На уголок, который располагается на главном трубопроводе распределителя, устанавливают переходник из металла и воздухоотводчик.

Сборка фабричной гребенки

В большинстве случаев используются гребенки для теплых полов в сборе.

При изготовлении оборудования используются два вида материала: латунь и нержавеющая сталь. Сборка устройства осуществляется поэтапно.

Первым делом происходит распаковка всех элементов гребенки и ее узлов. Так как в комплекте прилагается инструкция, то необходимо в соответствии ей проверить комплектацию и целостность каждого элемента.

Следующим этапом будет выкладка всех составляющих на ровной поверхности в том порядке, в котором устройство будет собираться.

Небольшие элементы необходимо заранее соединить между собой. Таким образом, потребуется собрать термометр и кран, благодаря которому будет закрываться подача теплоносителя.

Все отдельно собранные элементы соединяются с подающими и отводящими коллекторами. При этом не стоит забывать руководствоваться инструкцией.

Для крепления гребенки используются кронштейны, их так же необходимо проверить на целостность. Гребенка фиксируется на кронштейнах.

На стене крепятся отверстия необходимого размера, после чего монтируется коллектор. Следующим шагом будет монтаж насоса, двухходовых и трехходовых клапаном и прочих составляющих элементов.

Для чего нужна распределительная гребёнка


магистральная разводка трубколлекторную систему

Что изменится после установки распределительной гребёнки:

  • Давление в трубах будет выровнено по всему помещению.
  • Проблема резкого охлаждения воды в ванной при включении крана в другом месте исчезнет
  • Отопление дома будет производиться равномерно

Это лишь часть всех достоинств коллекторной разводки труб после установки гребёнки. Для максимального уменьшения неравномерной подачи воды гребёнку следует установить как для холодной, так и для горячей воды. На ней установлены специальные краны, они позволяют перекрывать поток воды в отдельном узле это удобно в случае протечки унитаза в туалете или поломки крана в ванной.

Выбор модели

В большинстве случаев выбор модели коллектора зависит от размеров отапливаемого помещения и требований, предъявляемых к системе отопления. Где и каким образом будет сооружен теплый пол, уровень безопасности становятся решающими факторами при выборе оборудования. Смесительный узел является наиболее уязвимым элементом устройства

Ввиду того, что в этом части конструкции одновременно циркулируют и холодная и горячая вода, важно добиться сохранность этого блока от механических повреждений

Многие из нас задаются вопросом, как собрать коллектор для теплого пола, если устройство имеет такое сложное строение и конструкцию. Ответ прост. Сложность только видимая. При детальном изучении всех деталей и элементов конструкции, осознания целей и задачей каждого устройства, можно самостоятельно собрать и подключить коллектор к своей системе отопления. Выбранные материалы, качество сборки являются гарантией того, что ваш теплый пол будет нормально работать.

Для того, что бы действовать правильно, остановимся на деталях, которые следует учитывать при покупке коллектора. Самый лучший вариант – это модель, корпус которой изготовлен из латуни или из нержавеющей стали. В обоих вариантах выбор будет правильным, единственное условие, разная цена таких устройств.

По функциональности в продаже имеются, как простые, так и сложные типы смесительных узлов. В простых коллекторах имеется минимальный набор устройств, обеспечивающих работу теплого пола в узких параметрах. Для сложных конструкций характерным является оснащение дополнительными приборами и датчиками.

Ценовой вопрос в данном случае не должен быть препятствием для вас при выборе оборудования. Коллектор, снабженный автоматическим терморегулятором, станет для вас настоящим помощником, который будет выполнять за вас всю черновую работу. Благодаря автоматике система сама будет контролировать условия работы, по мере необходимости регулируя интенсивность потока, наконец, спускать воду из трубопровода.

В комплекте стандартной модели коллекторов имеются термометры, благодаря которым или вы, или автоматика могут минимизировать тепловые потери.

При наличии нескольких больших по площади помещений, отапливаемых теплыми полами, рекомендуется устанавливать не один, а два коллектора.

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Это интересно: Наливной пол — отзывы владельцев

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

  • Число контуров, по которым будет проходить нагретая вода.
  • Количество и технические характеристики входящего в схему нагревательного оборудования.
  • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

  • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
  • Циркуляционный насос следует подключать с торца конструкции.
  • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
  • Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

  • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
  • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
  • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
  • Теперь коллектор можно покрасить и хорошенько посушить.
  • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом. Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм)

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Роль коллектора

В котле теплоноситель разогревается до температуры 80-90 0С. Для радиаторного отопления показатель является нормальным, но для напольного обогрева он слишком велик. Все элементы, из которых состоит магистраль, будут выдерживать высокую нагрузку. Вода прогреет поверхность пола до высокой температуры. По нему невозможно будет ходить.

Максимальный нагрев напольной поверхности не более 30 0С, оптимальная 22 0С. Теплоноситель необходимо довести до нормальной температуры. Данную функцию берёт на себя гребёнка для тёплого пола.

Для водяного пола используют пластиковые трубы. Рабочая температура труб 65 0С, высокий тепловой режим они могут выдерживать недолгое время. Чтобы сохранить магистраль в целостности, её подсоединяют к коллектору. Из него выводят контур из металлических труб. Они соединяются с выходами в топке.

На распределительный узел устанавливают блок управления и трёхходовой клапан. Данные устройства необходимы для того чтобы контролировать и регулировать температуру жидкости в контуре тёплого пола.

Роль термостата играют сервоприводы. Их устанавливают на каждый контур. Это позволяет регулировать различный тепловой режим пола в отдельных помещениях, контролировать определённое количество воды в системах обогрева в малых и в больших помещениях.

Выбор гребенки для теплого пола

Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола

При этом следует обращать внимание на следующие критерии:

  • материал, из которого изготовлены коллекторы подачи и «обратки»;
  • количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
  • степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
  • фирма-производитель гребенки для теплого пола.

Выбор гребенки для теплого пола

Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.

Таблица. Материалы, используемые в производстве гребенок для теплого пола.

Материал
Описание

Латунь

Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая

Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.

Нержавеющая сталь

Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.

Пластик

Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления

По своим качествам почти не уступают изделиям из металлов.

гребенка для теплого пола

Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.

Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.

Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются

И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной

В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.

Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)

4 Трехходовые клапаны

Пытаясь выполнить монтаж схемы гребенки своими руками, нельзя не рассмотреть принцип работы треххходового клапана. В отличие от предыдущего элемента, он гарантирует более слаженную работу, т. к. состоит не из двух, а из трех входов. Один узел принимает теплоноситель от котла, второй — от исходящего коллектора, а к третьему присоединена линия от коллектора «обратки». Подключить такой клапан к теплому полу совсем несложно. Принцип работы системы можно разложить на такие этапы:

  1. 1. В начале работы в трехходовом клапане закрыта линия подмешивания, при этом подача теплоносителя от котла остается открытой. Нагретая жидкость начинает поступать в гребенку.
  2. 2. Датчик, который находится в гребенке, уведомляет о превышении температурного режима, что вызывает смещение запорного механизма в клапане, а также открытие линии подмешивания. Линия подачи теплоносителя закрывается, а горячий теплоноситель наполняется остывшей жидкостью из линии «обратки». Если температурный режим превышает допустимую норму, подача от котла будет приостановлена.
  3. 3. На следующем этапе температура теплоносителя начнет приходить в норму, при этом запорный элемент не будет менять свое расположение.
  4. 4. После нескольких циклов движения теплоносителя температура жидкости заметно упадет. Такое явление будет зафиксировано клапаном, а запорный узел перекроет линию подмешивания.

Применяемый в подобном клапане принцип работы гарантирует плавную и точную регулировку температуры. Также он позволяет наиболее эффективно «подготавливать» теплоноситель для системы теплого пола с размерами до 150 квадратных метров. Несмотря на плюсы трехходового клапана, у него есть существенные минусы. Один из них заключается в недостаточно высокой надежности.

Особенности установки и стоимость

Прежде всего, нужно выбрать место для монтирования коллектора. Лучше всего поставить это оборудование таким образом, чтобы оно располагалось на минимальном удалении от регулируемых отопительных контуров.

По высоте, установка должна быть выше отопительных труб. В противном случае, будет сложно стравить воздух, который может быть в трубах. Для размещения аппаратуры нужно смонтировать специальный шкаф.

Он может быть открытым или закрытым. В первом случае, это практически металлический каркас, во втором — это пластиковый или деревянный шкафчик. Удобнее всего оборудовать для этой цели нишу в стене.

Устанавливают коллектор строго вертикально. К нему последовательно подсоединяют сначала исходящие трубы, затем входящие. Сама установка и подсоединение являются достаточно сложными. Для этого желательно пользоваться услугами профессионала.

Важной частью является регулировка вентилей. При продаже, к устройству прилагается схема их регулировки, которая выполнена в виде специальной таблицы

Гребёнка для теплого пола Giacomini

Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору). Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Проведённая регулировка позволит работать гребёнке надёжно и сбалансировано в течение долгого времени.

Приведём примерные цены для различных конфигураций:

Рекомендуется покупать изделия, которые относятся к известному и надёжному брендовому производителю. Это позволяет заменять или дополнять части со стопроцентной совместимостью.

Если в квартире установлено несколько отопительных систем для тёплого пола, то может понадобиться и несколько гребёнок.

Схема водяного обогрева

При проектировании автономной системы отопления зачастую планируют установку трубопроводов для нагрева поверхности пола. При этом следует учесть распределение теплоносителя, его объем и температурный режим. Так как диаметр труб для нее значительно меньше, чем у основной магистрали, необходимо соблюдать такие условия:

  • Оптимальная температура воды. Это значение должно составлять максимум 55°С. У системы отопления этот показатель значительно выше – от 65°С. Термостатический смеситель для теплого пола смешивает 2 потока теплоносителя с различными значениями температуры, чтобы добиться оптимального нагрева поверхности с учетом граничных значений.
  • Распределение теплоносителя по нескольким трубопроводам. Создается равномерное давление для каждого контура. Если не предусмотреть установку этого механизма — гидравлический удар может повредить магистраль.
  • Равномерный отвод остывшего теплоносителя в обратную трубу отопления.

Обеспечение этих условий выполняется еще на стадии проектирования. Пример правильной схемы можно увидеть на рисунке.

В нее входит разветвленная магистраль, датчики температуры и коллектор для теплого водяного пола. Последний выполняет все вышеописанные функции. Без него невозможно равномерное распределение тепла по поверхности, автоматическая регулировка температуры воды и ее отвод после прохождения по трубопроводам.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

НаименованиеХарактеристикиОсновные достоинства
MillenniumКоллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIMКоллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop MultidisНемецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
StoutИтальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
ValtecИтальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
