Особенности монтажа изделия
При установке этой конструкции необходимо учитывать ряд правил и особенностей. Обычно коллектор устанавливают на стену, посередине или ближе к полу. Для этого лучше всего использовать специальный коллекторный шкаф, придающий более эстетичный вид конструктивному узлу.
В нем должны быть просверлены отверстия для подходящих трубопроводов. Гребенка крепится с таким условием, чтобы была возможность стравить воздух из отопительных контуров. Это позволит без проблем проводить ремонт в случае аварии.
Длина контуров должна быть примерно одинаковой, чтобы легче было проводить регулировку. Это делается по двум показателям: расходу теплоносителя и его температуре. Для этого в схеме встроены расходомер и температурные датчики.
Важное условие при монтаже теплых полов — общая длина каждого контура не должна превышать 60 м. В противном случае теплоносителю сложно будет преодолевать гидравлическое сопротивление в трубопроводах
При создании тёплого пола, в каждую комнату прокладывается своя отдельная ветка отопления.
Обусловлено это тем, что есть ограничения по длине одной ветки, а также удобством монтажа.
Распределение теплоносителя от единого потока котла на каждую ветку происходит в специальном узле, который называется коллектор, или гребёнка для тёплого пола.
Своими руками можно изготовить аналог фабричному коллектору, который будет выполнять свои функции ничуть не хуже, но за меньшие деньги. Что потребуется купить, как правильно собрать и смонтировать на практике.
Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.

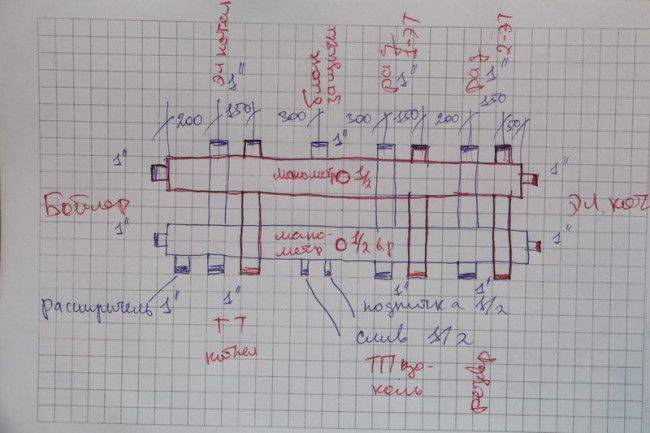

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации
От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом. Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.
Установка гребёнки для тёплого пола
Установка коллектора должна осуществляется таким образом, чтобы все контуры по возможности были одной длины. Установить распределитель можно в подсобном помещении или в специальном шкафу, который монтируется в котельной. Если отапливаются 2 и более этажей, то коллектор можно разместить на первом этаже, но в этом случае нет необходимости монтажа воздухоотводчика вместе с гребёнкой.
Воздух из системы не будет удаляться автоматически. При размещении коллектора ниже уровня тёплого пола необходимо на каждый контур устанавливать отдельный воздушный клапан в самой высшей точке на обратном движении жидкости к котлу.
В том случае, когда коллектор устанавливается на одном этаже с тёплым полом, распределитель необходимо устанавливать на высоте не менее 1 метра от уровня расположения труб системы тёплого пола.
Таким образом, удаётся установить идеальный процесс циркуляции теплоносителя в трубах. Для получения идеального распределения тепла от коллектора, его следует установить в комнате, где монтируется отопительная система. Для того чтобы установка этого устройства занимала как можно меньше места, в стене делается ниша, в которую и будет устанавливаться гребёнка, и подключаться трубы.
Коллектор с накладным датчиком температуры
Изготовление распределительного коллектора своими руками
Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.
Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.
В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.
Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.
Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.
Проектировка коллектора
На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.
На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.
коллектор подачи и коллектор обратки
На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.
подсоединение котла и бойлера косвенного нагрева
Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.
подключение контуров отопления и дополнительных нагревательных котлов
На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы
Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом
подключение дополнительного оборудования
Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.
чистовой чертеж
4 Трехходовые клапаны
Пытаясь выполнить монтаж схемы гребенки своими руками, нельзя не рассмотреть принцип работы треххходового клапана. В отличие от предыдущего элемента, он гарантирует более слаженную работу, т. к. состоит не из двух, а из трех входов. Один узел принимает теплоноситель от котла, второй — от исходящего коллектора, а к третьему присоединена линия от коллектора «обратки». Подключить такой клапан к теплому полу совсем несложно. Принцип работы системы можно разложить на такие этапы:
- 1. В начале работы в трехходовом клапане закрыта линия подмешивания, при этом подача теплоносителя от котла остается открытой. Нагретая жидкость начинает поступать в гребенку.
- 2. Датчик, который находится в гребенке, уведомляет о превышении температурного режима, что вызывает смещение запорного механизма в клапане, а также открытие линии подмешивания. Линия подачи теплоносителя закрывается, а горячий теплоноситель наполняется остывшей жидкостью из линии «обратки». Если температурный режим превышает допустимую норму, подача от котла будет приостановлена.
- 3. На следующем этапе температура теплоносителя начнет приходить в норму, при этом запорный элемент не будет менять свое расположение.
- 4. После нескольких циклов движения теплоносителя температура жидкости заметно упадет. Такое явление будет зафиксировано клапаном, а запорный узел перекроет линию подмешивания.
Применяемый в подобном клапане принцип работы гарантирует плавную и точную регулировку температуры. Также он позволяет наиболее эффективно «подготавливать» теплоноситель для системы теплого пола с размерами до 150 квадратных метров. Несмотря на плюсы трехходового клапана, у него есть существенные минусы. Один из них заключается в недостаточно высокой надежности.
Делаем гребёнку самостоятельно
Можно самостоятельно изготовить распределитель для тёплого пола. Для гребёнки понадобятся следующие детали:
- Тройник латунный 1/2 дюйма – 4 шт.
- Кран шаровый с резьбой 1/2 дюйма – 5 шт.
- Герметик силиконовый.
- Заглушка 1/2 дюйма.
Тройники приобретаются такой конфигурации, чтобы с одной стороны резьба была внутренняя, а с противоположной – наружная.
Сборка осуществляется в такой последовательности:
- Тройники собираются в одну линию. Для этого каждый следующий тройник соединяется с предыдущим простым вкручиванием стороны тройника с внешней резьбой в тройник со стороны внутренней резьбы. Таким образом, получается прямая труба с боковыми отводками. Для правильной герметизации необходимо обработать место соединения резьбовых соединений силиконовым герметиком. Герметик наносится только на тройник, который имеет внешнюю резьбу. После закручивания двух деталей излишки герметика удаляются ветошью.
- На входе получившейся трубы необходимо установить один из кранов. Установку также производят с использованием силиконового герметика.
- На противоположной стороне основания самодельной гребёнки устанавливается заглушка.
- На каждое боковое ответвление накручивается кран.
Получилась самодельная гребёнка для 4 контуров тёплого пола. Можно изготовить самодельный распределитель с любым количеством кранов.
Для правильной герметизации необходимо обработать место соединения резьбовых соединений силиконовым герметиком
Можно изготовить гребёнку из пластиковых труб
Для изготовления распределителя понадобятся следующие материалы и инструменты:
- Паяльник для пластиковых труб.
- Ножницы для резки пластиковых труб.
- Разводной ключ.
- Пластиковая труба для отопления.
- Пластиковые тройники.
- Металлические переходники.
- Муфта пластиковая – 4 шт.
- Шаровые краны – 5 шт.
- Пластиковый уголок.
- Силиконовый герметик.
Пластиковая труба разрезается на 4 части, длина каждого отрезка не должна превышать 10 см. Затем с помощью паяльника для пластиковых труб тройники спаиваются между собой с использованием отрезка пластиковой трубы.
На крайний тройник устанавливается уголок, таким образом, чтобы его направление было противоположно направлению основных ответвлений гребёнки. На боковые ответвления устанавливаются металлические переходники, на которые необходимо накрутить краны с использованием силиконового герметика.
На уголок, который был припаян к основной трубе распределителя, устанавливается металлический переходник и кран Маевского для стравливания воздуха.
Распределитель необходимо устанавливать в таком положении, чтобы краны были обращены вниз, а уголок с краном для стравливания воздуха – вверх. Такое расположение позволяет легко удалить воздушную пробку, которая может образоваться во время эксплуатации тёплого пола.
С помощью паяльника для пластиковых труб тройники спаиваются между собой с использованием отрезка пластиковой трубы
Расчет пропускной способности гребенок
В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.
Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):
n=n1+n2+n3+n4
где:
- n — площадь сечения коллектора,
- n1,n2,n3,n4 — площади сечений патрубков.
Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте. Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.
Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра (+)
Выбор гребенки для теплого пола
Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола
При этом следует обращать внимание на следующие критерии:
- материал, из которого изготовлены коллекторы подачи и «обратки»;
- количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
- степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
- фирма-производитель гребенки для теплого пола.
Выбор гребенки для теплого пола
Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.
Таблица. Материалы, используемые в производстве гребенок для теплого пола.
Материал
Описание
Латунь
Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая
Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.
Нержавеющая сталь
Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.
Пластик
Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления
По своим качествам почти не уступают изделиям из металлов.
гребенка для теплого пола
Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.
Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.
Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются
И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной
В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.

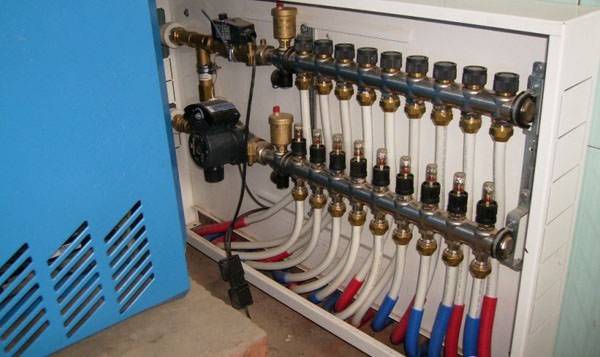

Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
