Теплый пол в теплице: способы устройства и пошаговая инструкция

Какой котел использовать

Тут снова два подхода:

  • Использовать металл (например, гофрированную нержавейку) с высокой теплоотдачей. В этом случае шаг укладки делают больше — тепло то хорошо передается. Но тут нужно быть осторожными: не обжечь корни растений.
  • Использовать пластиковые или металлопластиковые трубы. Их теплоотдача намного меньше, чем у металла, но для некоторых случаев это неплохо. Например, пиролизные котлы плохо работают при низкой температуре «обратки». В случае с металлопластиком или полипропиленом разница температур будет для такого агрегата более-менее комфортной. Если же уложить металл, то в котел будет доходить уже почти холодная вода, что сразу собьет температуру и может нарушить режим его работы. Если такая ситуация будет повторяться постоянно, дорогое оборудование (пиролизник) просто выйдет из строя.

При небольших температурах подачи (от 40оС и ниже) можно использовать обычные черные полиэтиленовые трубы. Но отзывы тут разные. У кого-то они работают, кто-то недоволен, потому что из-под фитингов постоянно течет. А вообще, тут ситуация такая: какие трубы в регионе из подходящих материалов продают дешевле, те и берут.

Трубы использовать можно любые — температуры будут явно небольшие. Чаще всего покупают те, которые в конкретном регионе стоят дешевле Организовать систему можно по-разному. Все зависит от объемов и потребностей. Но рациональнее сделать через стандартную гребенку для водяного пола с минимальными «наворотами». Просто с запорными кранами и воздухоотводчиком. Или смастерить подобную конструкцию самому.

Предлагаем ознакомиться: Сердце артишока

Так как в теплице важно поддерживать постоянную температуру, то лучший вариант — котлы с автоматическим управлением в паре с термостатом внутри теплицы. Но тут дело в средствах

Все эти агрегаты совсем недешевы. Тем не менее, если есть возможность, покупайте автоматизированные. Кроме поддержания стабильной температуры они и экономят топливо. Как?

Выдают то количество тепла, которое необходимо в данный момент для поддержания заданной температуры. То есть они не позволят вашим растениям замерзнуть (если топливо есть) при внезапном понижении температуры, выдав свою максимальную мощность. Но и не будут выдавать лишнее тепло при не менее внезапном потеплении.

Если топить собираетесь дровами или углем, обратите внимание на пиролизные котлы. Они хоть и стоят дорого, но в них закладка дров горит до 8 часов, а уголь, так вообще сутки

И вам нет нужны «жить» в теплице или держать истопника.

Лучше всего в теплице себя показали котлы с автоматизированным управлением, а топливо нужно выбирать любое, которое доступно, и одновременно, стоит недорого

Как рассчитать мощность котла для теплицы? В общем случае площадь поверхности теплицы, умножают на коэффициент теплопотерь для материала, которым покрыта теплица, и все это на требуемую разницу температур.

Виды источников тепла для растений зимой

Обогрев тепловентилятором

Помимо использования естественной энергии солнца, отопить теплицу можно и другими способами: биологическими (гниение органики), техническими (перенос тепла и электрообогрев) и химическими (горение). Выбор конкретного варианта зависит прежде всего от региона проживания держателя оранжереи. Поднимают температуру для растений различными видами отопителей, среди них:

  1. 1. Биологический способ – по всей длине теплицы в почву заглубляют на 30 см навоз и компост. Нагревается в этом случае грунт.
  2. 2. Отвод энергоносителя от общедомовой системы теплоснабжения – используют при сближенном расположении оранжереи и жилого здания. Для этого прокладываются трубопроводы и радиаторы по всей отапливаемой площади.
  3. 3. Печи для сжигания угля и древесины в виде отходов или продуктов переработки (пеллеты). Недостатком считают невозможность посадок вблизи горячей поверхности.
  4. 4. Автономное водяное обеспечение теплом выполняется с помощью твердотопливного котла, электрического или газового для нагревания носителя.
  5. 5. Обогрев посредством воздушной среды осуществляется применением тепловентиляторов, потребляющих только электроэнергию или газ. Простота метода очевидна: достаточно подвести розетку и приобрести бытовой обогреватель.
  6. 6. Аккумулирование солнечной энергии возможно в ясные дни. Для постоянной выработки тепла необходимо приобретение дополнительного источника тепла.
  7. 7. Электрические нагреватели также просты в пользовании и отапливают оранжерею посредством различных теплоносителей: воздуха греется тепловентилятором и конвектором, вода – электрическим котлом, почва – кабельным обогревов, растения – инфракрасным излучателем.
  8. 8. Сжигание газа – выполняется в двух вариантах: от баллонов со сжиженным пропаном отапливают небольшие теплицы, а промышленные подключают к общей системе трубопроводов газоснабжения. Если оранжерея занимает значительную площадь, то горелки равномерно рассредоточивают внутри сооружения.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения. Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева

То есть, в жилище больше нет других батарей и труб

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Лучшие проекты

Заслуживают внимания следующие модификации:

  1. теплица Митлайдера. Двускатная или арочная крыша разделена посредине на две части и одна из них (северная) поднята относительно другой. В зоне конька получается вертикальная плоскость, куда устанавливаются форточки для проветривания. Чтобы компенсировать перепад высоты, северный скат (или половину арки) делают более крутым. Размещение форточек в наивысшей точке обеспечивает эффективное проветривание, поскольку теплый «отработанный» воздух поднимается вверх. Также предотвращается перегрев растений;
  2. теплица-термос Анатолия Патия. Строение с бетонным полом, в северных регионах — с подогревом. Грядки — приподнятые, на стеллажах или в ящиках. Стены выполнены из пенополистирольных термоблоков, все швы задуты пеной или оштукатурены. Крыша — с двухслойной обшивкой поликарбонатом, металлические стропила во избежание перегрева окрашены белой краской. Внутри стены оклеивают фольгой или термопленкой, отражающей инфракрасное (тепловое) излучение. В теплице-термосе при минимальных затратах на отопление и освещение создается микроклимат, комфортный даже для тропических растений.

Пользуется популярностью теплица Иванова, применены решения:

  • скат на южной стороне крыши имеет большой уклон, чтобы солнечные лучи падали на него перпендикулярно (сводится к минимуму коэффициент отражения);
  • северная стена обшита фольгой;
  • действует рекуперация: теплый воздух из-под крыши прогоняется вентиляционной системой по проложенным в грунте трубам, отдавая свое тепло.

Многие садоводы создают свои версии, заимствуя наиболее удачные решения у описанных теплиц.

Водяное

Бытует мнение, что система отопления должна непременно работать на жидкостном теплоносителе — воде или антифризе.

На деле это необходимо только для передачи тепла на большие расстояния, когда имеют место значительные теплопотери: объемная теплоемкость у воды почти в 4 тыс. раз больше, чем у воздуха.

Так что водяное отопление есть смысл монтировать только в случае, если теплогенератор установлен на удалении, например, в доме.

Если же установка имеется непосредственно в теплице, правильнее применить воздушное отопление (печь-конвектор), его преимущества перед водяным:

Теплогенератором в системе водяного отопления выступает котел — печь с теплообменником. В небольшой теплице радиаторы устанавливать необязательно — достаточно проложить по периметру трубу диаметром 50 мм или более.

Самые практичные системы отопления с циркуляционным насосом. Но если подключение к электричеству отсутствует, обеспечивают естественную циркуляцию теплоносителя: к выходному патрубку теплообменника подключают вертикальный участок (разгонный коллектор) и далее через несколько метров — опуск вниз; применяют трубы большего диаметра; укладывают их с увеличенным уклоном.

Теплицы круглогодичные: выбор материала для постройки

Выбор материала для круглогодичной теплицы

Круглогодичная теплица с обогревательной системой(см.Инфракрасная система отопления для теплиц – отличная альтернатива устаревшим методам) должна предусматривать долговечность и прочность, быть экономичной в плане отопления, а цена на возведение должна быть приемлемой.

Рассмотрим причины:

  • Есть вероятность повреждения полиэтиленовой пленки (материал не долговечен).
  • Возможна утечка тепла между рамами через щели.
  • Теплоотдача на низком уровне.

На данный момент круглогодичная теплица предусматривает использование следующих материалов, которые соответствуют всем требованиям:

  • Металлопластиковые с двойным остеклением.
  • На металлической основе из поликарбоната.
  • Надежные кирпичные постройки.

Выбрав одну из вышеперечисленных моделей, вы обеспечите надежную защиту культурам и длительный эксплуатационный период.

Круглогодичные теплицы из поликарбоната

Круглогодичная модель из поликарбоната

Поликарбонат, это один из материалов, который завоевал популярность среди профессионалов и любителей, благодаря множеству положительных эксплуатационных характеристик:

  • Отличные теплоизоляционные свойства.
  • Легкость конструкции, легче стекла в 16 раз.
  • Материал легко гнется, что позволяет без труда производить монтажные работы.

Инструкция по обустройству тепличной конструкции из поликарбоната:

Теплицы для выращивания овощей круглый год предусматривают в качестве каркасного материала использование профильных труб. Сбор каркасной конструкции производится при помощи сварки. Стойки 40х40 мм, сечения арочных труб 20х40 мм.

  • Сборка каркаса производится при помощи болтов, а жесткость постройки обеспечит поликарбонат.
  • Во время строительства необходимо позаботится о наклоне крыши (не менее 35 градусов). Тогда теплица будет защищена от скопления снежного покрова.

Металлопластик для конструкции

Сборка конструкции из металлопластика

Наиболее прочная конструкция зимнего парника из данного материала, это выполненная на заказ в строительной фирме.При проектировании рекомендуется учесть некоторые параметры:

  • Северную часть теплицы понадобится дополнительно утеплить и сделать не прозрачной.
  • Уклон крыши должен быть не менее 30 гр.
  • Лучше всего использовать модель односкатной крыши.

Теплица из кирпича с двухскатной крышей

Капитальная кирпичная постройка

Это самый оптимальный и надежный вариант для выращивания культур круглый год, особенно для зон с суровыми погодными условиями. Однако, конструкция потребует не малых капиталовложений.Вид конструкции состоит из 2-х помещений:

  • Тамбура 2х2,5 м.
  • Рабочей оранжереи.
  • В тамбуре, как правило, устанавливается обогревательный котел и хранится инвентарь.
  • Стены в тамбуре производятся капитально при помощи кирпича, в качестве теплоизолятора применяется минеральная вата.
  • Перегородное устройство между двумя помещениями должно быть капитальной с дверным полотном.
  • В качестве материала для кровли используется толь или профнастил.

Что нужно предусмотреть при строительстве кирпичной теплицы:

Фундаментное основание.Здесь лучше всего подойдет ленточный фундамент, с заложением на глубину 0,5 метров.
Возведение стен.Вполне сойдет кладка в один кирпич, с толщиной стен 25 см.Совет. Рекомендуется установить в рамы фрамуги для вентиляции.
Проемы для окон.Расстояние между окнами предусматривается примерно 60 см, на 50 см выше грунтового основания.
Крыша.Угол наклона около 30 градусов. В качестве материала лучше использовать для стропил брус с сечением 70х100 мм. Покрытие должно быть прозрачным.Совет. На крыше обязательно необходимо предусмотреть желоба для отвода скопления вод.

Такого плана теплица будет иметь эксплуатационный период не менее 15-ти лет.

Подготовка к строительству

В сети можно найти массу уже готовых решений для строительства теплиц и приспособить их для своих нужд. Можно также создать свой собственный чертеж исходя из своих нужд и пожеланий.

Существуют специальные программы для создания чертежей. Они позволяют увидеть готовый макет будущего строения.

В любом случае, при создании теплицы своими руками, необходимо обратить внимание на несколько факторов. В первую очередь необходимо выбрать место для дальнейшего строительства

Выбирать нужно исходя из трех главных факторов:

Выбирать нужно исходя из трех главных факторов:

В первую очередь необходимо выбрать место для дальнейшего строительства. Выбирать нужно исходя из трех главных факторов:

  1. Освещенность. Теплица должна получать максимально возможное количество солнечной энергии.

Для получений максимального количества солнечных лучей теплицу можно разместить по длине с запада на восток.

Ветровые условия. Сильные и порывистые ветры – это не только риск обрушения конструкции, но и большие потери тепла. Поэтому необходима ветрозащита. Например, можно разместить теплицу рядом со стеной дома либо высадить на расстоянии 5-10 метров невысокие многолетние растения.

Удобство. Доступ к телице должен быть достаточно широким и удобным, что значительно облегчит обслуживание строения.

Затем нужно выбрать форму крыши будущего строения. Чаще всего это двускатная либо аркообразная крыша.

Форма крыши должна противодействовать накоплению снега в холодное время года. Двускатная крыша наиболее простая в установке.

Важным также является материал каркаса. Наиболее прочный и долговечный материал – это металл.

Но важно помнить, что создание металлического каркаса потребует проведения сварочных работ для возведения конструкции. С другой стороны, дерево не требует особых инструментов либо умений, весьма доступно

А если дополнительно вскрыть его несколькими слоями лакокрасочного покрытия, то оно сможет прослужить много лет

Немного усилив конструкцию, можно добиться высокой прочности и устойчивости

А если дополнительно вскрыть его несколькими слоями лакокрасочного покрытия, то оно сможет прослужить много лет. Немного усилив конструкцию, можно добиться высокой прочности и устойчивости.

Также стоит сказать и о выборе поликарбоната. Какая необходима толщина поликарбоната для зимней теплицы? Если для обыкновенной теплицы подойдет достаточно тонкий лист (6-8 мм), то для зимних парников необходимы панели толщиной не меньше 8-10 мм. В противном случае есть риск того, что панели не выдержат нагрузки, а тепло будет плохо сохраняться внутри строения.

Одной из ключевых особенностей зимних теплиц является наличие системы отопления. Какое отопление теплицы из поликарбоната зимой выбрать? Как сделать отопление в теплице из поликарбоната зимой своими руками? Как отопить и утеплить теплицу из поликарбоната на зиму своими руками с помощью печного отопления?

Все большей популярностью пользуется отопление с помощью электроприборов, например, инфракрасных обогревателей. Как устроить обогрев теплицы из поликарбоната инфракрасными обогревателями?

Установить такую систему очень просто – нужно лишь провести электросеть к теплице и подключить электроприбор. Потребуется потратить средства на сам обогреватель и электроэнергию.

Инфракрасные обогреватели для теплицы из поликарбоната устанавливаются на потолке и способны обеспечивать температуру воздуха внутри до 21 градуса тепла, а температуру грунта – до 28 градусов.

Альтернативой ему является старый и традиционный способ печного отопления.

Он гораздо дешевле и проще в установке. Однако его недостатком является сильный нагрев стенок, поблизости от него нельзя будет выращивать растения.

Наконец фундамент всей постройки необходимо сделать капитальным и устойчивым, ведь от него зависит прочность всей конструкции. Его создание не потребует каких-либо сложных действий и может быть произведено каждым.

Строительные работы нужно выполнять в сухую погоду с плюсовой температурой.

Конструкция зимней теплицы

Во многом требования к конструкции зависят от региона. В районах с мягким теплым климатом, где температура зимой редко опускается ниже нуля, теплицу из поликарбоната можно не утеплять, достаточно установить в ней источники временного обогрева и использовать их по мере необходимости. Поликарбонат сам по себе неплохо удерживает тепло за счет внутренних полостей, и, нагреваясь за день, теплица не успевает остыть до критических для растений температур.


Теплоизоляционные свойства сотового поликарбоната


Заглушки для поликарбоната

В районах с умеренным и холодным климатом теплоизоляционных свойств поликарбоната недостаточно, чтобы поддерживать в теплице стабильную плюсовую температуру, и приходится оснащать их источником постоянного обогрева. Кроме того, для улучшения теплоизоляционных характеристик необходимо внести в конструкцию стандартной теплицы ряд изменений.


Отопление теплицы при помощи газовой горелки

Изоляция от холодных ветров

Для этого теплицу располагают по направлению с севера на юг, с ее северного торца устанавливают капитальную стену, а еще лучше — тамбур из кирпича, блоков или бруса. Вход в теплицу выполняют через тамбур, а южную торцевую стену делают сплошной. Устройство тамбура позволяет исключить выдувание теплицы через щели в дверях и форточках. Кроме того, он выполняет роль тепловой завесы: при открывании дверей на растения не будет воздействовать поток холодного воздуха.


Утепленная стена теплицы

В тамбуре можно разметить отопительное оборудование — печь, котел. При этом дымоход выводят через северную стену, и поликарбонат будет изолирован от горячих труб дымохода и возможных искр. При отоплении электричеством в тамбуре размещают электрощиток. Кроме того, тамбур можно использовать как кладовку.

Фундамент и утепление отмостки

Теплицу ставят на ленточный фундамент, бетонный или из блоков, а вокруг нее выполняют утепленную отмостку. Это убережет грунт внутри теплицы от промерзания.

Отмостку делают следующим образом.

  1. Снимают вокруг фундамента дерн на ширину 50 см и выполняют опалубку из досок.
  2. Засыпают выравнивающим слоем песка.
  3. Укладывают утеплитель – полистирол.
  4. Заливают отмостку бетоном по армирующей сетке или выкладывают брусчатку на слой песка.


Схема утепления отмостки

Утепление грунта

Утепление грунта снизу позволяет изолировать плодородный слой в теплице от более холодных нижележащих слоев. При этом обогрев будет более эффективным, а затраты на отопление снизятся.

Популярный способ утепления грунта.


Схема утепления грядок в теплице

Шаг 1. На месте будущих гряд делают котлован глубиной не менее 60 см, на дно насыпают слой песка толщиной 5 см.

Шаг 2. Укладывают плиты утеплителя, совмещая пазы на стыках.

Шаг 3. Поверх плит насыпают слой керамзита толщиной около 10 см. Он играет роль дренажа и одновременно защищает полистирол от повреждений при перекопке.

Шаг 4. Сверху выкладывают плодородный грунт или обустраивают теплую грядку.


Низ теплицы — из блоков

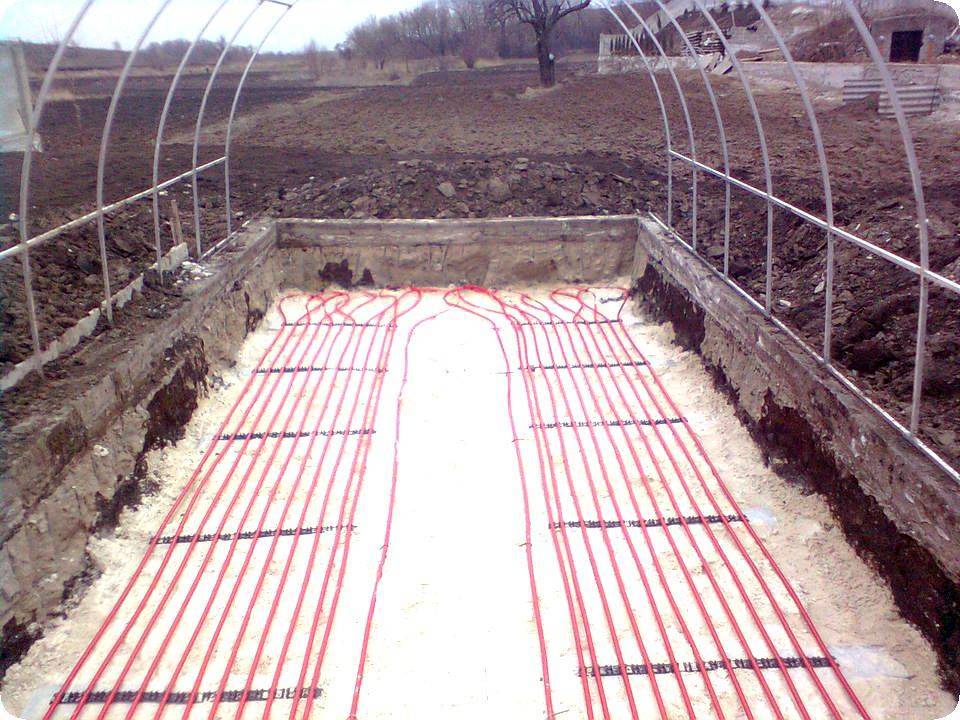

Преимущества и недостатки обогрева почвы кабелем

В качестве дополнительного обогрева ранее дачникам приходилось использовать «буржуйки». Благодаря стремительному развитию современных технологий, аграрии отказались от такого архаичного способа, отдав предпочтение новым устройствам.

Поскольку для растений более важна температура не воздуха, а почвы, для ее обогрева стали применять специальные кабели.

Такая система позволяет включать подогрев по мере необходимости, регулировать и поддерживать желаемый температурный режим.

Подогрев может осуществляться локально или распространяться на всю теплицу. Благодаря возможности осуществления локального подогрева аграрии могут выращивать в одной теплице сразу несколько культур, отличающихся температурными требованиями.

Обогрев грунта сопровождается сразу несколькими преимуществами:

предупреждение промерзания грунта; надежная защита растений от заморозков; ускорение роста растений, созревания плодов; увеличение периода плодоношения; ускоренное проращивание семян; выращивание теплолюбивых сортов овощей (особенно это важно для регионов с холодным климатом)

Преимущества такой системы отражаются не только на росте и развитии растений. Аграрии приветствуют предложенный метод еще и за такие его свойства:

  • безопасность (при использовании воды, при наличии веток и прочих сторонних предметов в грунте, случайном перехлесте кабелей, система не выйдет из строя, не создаст условия, представляющие опасность для человека);
  • экономичность (низкий расход электроэнергии);
  • удобство и возможность специфического проведения монтажа (в одной теплице можно укладывать кабели различного сечения и мощности).
