Теплые водяные полы: схема монтажа и установка

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

  • Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
  • Если труба изогнута на 180℃ выше гидравлические потери.
  • При укладке улиткой теплораспределение в помещении равномернее.
  • Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

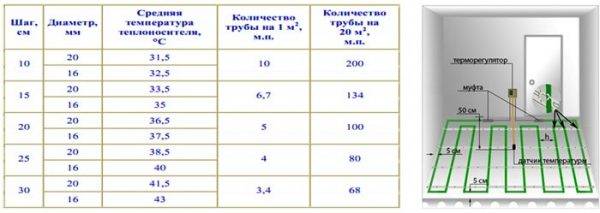

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладкиПримерный расход трубы в метрах на метр квадратный
10010
1506,7
2005

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

  • начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
  • шаг укладки труб должен варьироваться от 100 до 300 мм;
  • диаметр труб должен составлять 16 или 20 мм;
  • от всех стен трубы укладываются на расстоянии не менее 150 мм;
  • длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
  • стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Водяной теплый пол — схема укладки

Обычно трубы укладывают по двум основным схемам: зигзагом или спиралью. Их еще называют «змейка» и «улитка».

Укладка зигзагом. Таким способом укладывать трубы очень легко, но у схемы есть некоторые недостатки.

Вода по трубам поступает от подающего коллектора к возвратному. Около подающего коллектора вода всегда теплее, чем у возвратного. При укладке труб «змейкой» получается так, что более теплые трубы сосредоточены в одной части помещения, а более холодные – в другой. Такой эффект называют «полосатым» полом. При этом разница температуры может получиться очень ощутимой и с «теплой» стороны температура иногда превышает предельно допустимое значение 26°С.

Схемы укладки

Чтобы теплый водяной пол не перегревался, рекомендуют организовывать отопительную систему таким образом, чтобы перепад температуры в контуре был не более 5°С. В холодных регионах такого добиться практически невозможно. Поэтому схема укладки «змейка» больше распространена в Западной Европе. В России же трубы чаще укладывают в виде спирали.

Укладка спиралью. Хотя спроектировать и смонтировать спиральную схему сложнее, температура по полу распределяется равномерно. Получается, что горячие подающие трубы чередуются с холодными обратными. Стяжка или алюминиевая прослойка равномерно распределяют тепло.

При таком способе укладки перепад температур на входе и выходе отопительного контура может доходить до 25°С.

Шаг укладки – это расстояние, на котором трубы будут находиться друг от друга. Чтобы водяной пол работал правильно, и не было сильной разницы температур, необходимо рассчитать эту величину.

Выбирая шаг укладки, следует исходить из рекомендуемого количества теплоэнергии на один кубический метр для Европейской части СНГ – 40Вт м3. Этот показатель рекомендуется для жилых помещений. При такой тепловой нагрузке трубы теплого пола обычно укладывают с шагом тридцать сантиметров.

Если теплый водяной пол – единственный источник отопления в комнате, то укладывать трубы нужно с шагом пятнадцать сантиметров.

Часто укладывают трубы с переменным шагом. Возле стен, выходящих наружу, оставляют меньше пространства между трубами, в центре комнаты кладут их шире.

Какова бы не была площадь комнаты, один отопительный контур по своей длине не должен превышать 100 м. В противном случае, в конце контура пол будет сильно остывать. Если для отопления комнаты нужно более 100 м трубы, следует спроектировать 2 или 3 схемы отопления, каждая из которых будет подключаться к коллекторам отдельно. При этом на каждом участке отопления должна быть только одна труба. Трубы не должны соединяться друг с другом, перекручиваться или перекрещиваться.

5 этап – чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;

теплоизолятор под ламинат не укладывается;

обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;

перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Эксплуатация теплых полов – правила и рекомендации

необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;

температура входящего теплоносителя не должна превышать 45 °С;

не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Типы теплых полов

В зависимости от источника тепловой энергии теплый пол может быть трех видов:

  • электрический;
  • электро-водяной;
  • водяной.

Схема электрического теплого пола.

Электрический теплый пол работает по принципу обычной нагревательной спирали — два его конца, замыкаясь, начинают разогревать проводящий металл по всей длине. Строение оболочки кабеля, его сечение и степень теплоотдачи рассчитаны таким образом, чтобы температура нагрева не поднималась до значений, когда провод начинает гореть.

Систему такого типа укладывают непосредственно в цементную стяжку, поверх которой устанавливается практически любое декоративное покрытие. Исключение составляет натуральная пробка и паркет — температура их эксплуатации не должна превышать 28 °С во избежание необратимых изменений структуры.

Электро-водяные системы являются переходным типом между электрическими и водяными. Источником нагрева в них является металлический провод, а эффективное распределение тепла обеспечивает жидкий теплоноситель

Важное отличие от предыдущего типа заключается в том, что кабель не прикреплен внутри монтажных трубок, а находится в свободном состоянии в окружении жидкости. Это позволяет в случае поломки просто и быстро заменить провод, не разрушая при этом напольное покрытие, бетонную стяжку и всю систему в целом

Водяной теплый пол подключается к контуру газового котла, теплоносителем в этом случае выступает обычная нагретая вода. Перед тем как подключить теплые полы такого типа, некоторые люди не задумываются, как будет происходить нагрев воды, думая, что источником тепла будет система центрального отопления.

Последовательность выполнения работ при укладке электрического теплого пола.

Согласно с действующим законодательством, существует запрет на установку теплых полов, подключаемых к общедомовому отоплению. Связано это с многочисленными случаями неправильного монтажа, который осуществляется без согласования проекта, с отсутствием паспортов и другой технической документации на устройства отопления. Все это в комбинации с превышением температуры теплоносителя приводит к частым прорывам труб, затоплениям и выходу из строя системы обогрева всего дома.

Любые попытки смонтировать подобную схему у себя дома считаются противозаконными и влекут за собой наложение штрафа. Получение разрешения на водяной теплый пол, подключаемый к центральному стояку, возможно только в случаях горизонтального типа разводки труб отопления, при вертикальной, которая используется в большинстве высотных домов, ваши шансы на узаконивание близки к нулю.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

  1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
  2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
  3. Поверх него стелется термоизоляция.
  4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
  5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
  6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
  7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
  8. Далее производится установка направляющих маячков.
  9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Как подключить теплый пол к системе отопления

Законодательство РФ не разрешает производить монтаж ВТП в многоквартирных домах. С аналогичной целью также нельзя использовать водопровод с горячей водой.

Поэтому схемы подключения теплого пола к системе отопления с успехом реализуются в загородных домах. На каком варианте из них остановиться зависит от конструктивной специфики и конфигурации существующей отопительной системы.

Однотрубная схема

Теплый пол подключают за крайним в разводке радиатором. Сначала монтируют циркуляционный насос, затем врезают трубы подачи и «обратки».

Регулировка осуществляется с помощью коллектора. Нагретая вода от котла протекает последовательно по всем радиаторам и только потом попадает в трубопровод ВТП.

Двухтрубная схема

Контур ВТП подключают к трубам подачи и «обратки» крайнего в разводке радиатора. Теплоноситель циркулирует от котла и назад так же, как в однотрубной отопительной системе.

Регулировка в этой схеме осуществляется с помощью двух шаровых крана. Недостатки:

  • Поток воды идет по пути наименьшего сопротивления.
  • В мороз, когда приходится сильней топить, пол прогревается настолько, что на него нельзя наступить.

Терморегулирующий комплект

Простой и недорогой вариант подключения системы «теплый пол» с одним контуром. Монтажный комплект состоит из трех элементов:

  • Температурный ограничитель для воды.
  • Вентиль для регулировки температуры в доме.
  • Автоматические воздухоотводчики.

Схема с монтажным комплектом подходит для двухтрубной разводки. Горячий теплоноситель, нагретый в котле до 70–80 °С, заполняет петли ТВП. После чего термоголовка закрывает доступ к подаче. Когда вода в контуре остывает до пороговой температуры, заслонка открывается и подается новая порция.

Выбор и подготовка труб

Теплотехнический расчет

В теплых полах трубам отводят основную роль, поэтому важно, из чего они сделаны. От этого зависят характеристики изделий

Перед применением нужно обратиться к специалистам, чтобы сделать теплотехнический расчет системы с учетом:

  • условий использования;
  • требуемой температуры;
  • показателей проводимости стенок труб из отдельных материалов;
  • восприимчивости к теплу финишного покрытия.

Трубы рассчитывают по длине, готовят к ним различные фитинги и соединительные детали.

Материалы изготовления труб

Медные трубы — оптимальный вариант для отопительной системы. Пластичный и прочный материал без проблем изгибается при укладке. На практике такие изделия используют редко, так как они стоят дорого, требуется оборудование для пайки и соединения.

Другие материалы:

  • нержавеющая сталь;
  • сшитый полиэтилен;
  • металлопластик.

Трубы из нержавейки выполняют с гофрированными стенками, поэтому изделия относят к категории повышенной прочности. Как и медные, используют редко из-за высокой цены.

Металлопластиковые относят к самым распространенным вариантам для укладки теплого пола. Трубы стойко сопротивляются коррозии, внутри не откладываются отложения солей.

Строение стенки — три слоя:

  • внутри сшитый полиэтилен;
  • средний — металлизированный алюминий;
  • последний — полимерный пласт PEX.

Сшитый полиэтилен относят к новым материалам. Принцип соединения в том, что молекулы углеводорода связываются за счет поперечных связей. Пространственная решетка позволяет выдерживать значительные нагрузки, противостоять агрессивной среде.

Расчет количества

Есть специальные таблицы в справочниках строителя для определения длины труб в зависимости от шага расположения. Значения приводятся точные, но для правильности необходимо для каждого показателя применить коэффициент 1,1.

Усредненные данные для расчета:

  • при шаге укладки 100 мм примерно на квадрат идет 10 п. м трубы;
  • шаг 150 мм — 6,7 п. м;
  • шаг 200 мм — 5 п. м;
  • шаг 250 мм — 4 п. м.

Комплектующие

Элементы требуются для монтажа, подсоединения и управления системой. Трубопроводы фиксируют специальным крепежом, например, якорными скобами, планками для пристыкования труб к помпе, другими монтажными кронштейнами и пластинами.

Список необходимых комплектующих:

  • евроконус для соединения с гребенкой;
  • термоголовка с датчиком погружения;
  • сервопривод для координации движения теплоносителя;
  • расходомер для коллекторного узла;
  • детали подключения помпы и сборки распределительного устройства;
  • трехходовой клапан-смеситель;
  • ниппели и ниппели-переходники.

Понадобятся трубные фитинги, коллекторные тройники, воздухоотводчики, дренажный и запорный кран. Приобретают сервомотор для смесителя, накладной термостат, кронштейн для установки гребенки.

Водяной теплый пол – преимущества и недостатки

Плюсы:

эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

обеспечение естественной циркуляции воздуха;

совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

независимость от электроснабжения (и перебоев в электросети);

возможность регулировать температуру в отдельных комнатах и в любой время суток;

минимальные расходы при самостоятельном монтаже;

улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

длительный срок эксплуатации.

Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

Минусы:

инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

высокая стоимость монтажа;

трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

исключается использование таких напольных покрытий как ковролин, ковер или палас;

возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);

низкая ремонтопригодность системы труб;

запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.

Тепловой поток водяного теплого пола

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Схема 1.

На базе терморегулирующего монтажного комплекта VT.ICBOX

Такая схема (см. рис. 4) используется при теплоносителе в подающем трубопроводе с температурой до 60°С. При более высоких температурах теплоносителя необходимо применять специальные технические решения (частичное использование «теплой стены»; применение мелкопористых стяжек, теплоизоляция труб). К преимуществам данной схемы относится ее простота и экономичность.

Таблица 2. Спецификация* материалов «теплого пола» для «Схемы №1» (площадь пола 15 м2)

* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены.

Ее рекомендуется использовать при укладке теплого пола в небольших помещениях, учитывая, что один монтажный узел VT.ICBOX может обслужить только одну петлю теплого пола протяженностью не более 100 м. Коллектор и насосно-смесительный узел для такой схемы не требуются. Регулирование температуры теплоносителя в контуре теплого пола осуществляется встроенным терморегулятором, входящим в состав узла VT.ICBOX.

При повышении температуры теплоносителя выше установленного значения терморегулятор уменьшает расход, тем самым снижая температуру пола. Для устройства «теплого пола» выпускаются монтажные комплекты VT.ICBOX 1.0 и VT.ICBOX 2.0. Автоматическое поддержание температуры в помещении в узле VT.ICBOX-1.0 осуществляется при помощи сервопривода или термостатической головки с выносным термочувствительным элементом, а в узле VT.ICBOX-2.0. – только при помощи термоголовки.

Недостаток систем с узлами VT.ICBOX при подключении их к высокотемпературной системе отопления – неравномерность распределения температуры теплоносителя по длине трубы, что приводит к существенным перепадам температуры пола над соседними трубами. Поэтому, при использовании теплого пола на базе комплектов VT.ICBOX, рекомендуется:в качестве финишного покрытия пола использовать материалы, стойкие к высоким температурам, например — керамическую плитку;использовать толщину стяжки над трубой не менее 50 мм, что исключит скачкообразную неравномерность температур на поверхности пола. Чем больше толщина стяжки, тем меньше перепад температур пола между соседними трубами;укладывать трубы «улиткой». В этом случае «горячие» трубы равномерно чередуются с «холодными», что позволит избежать наличия перегретых участков пола.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
