Технология укладки водяного теплого пола

Установка теплого пола под плитку

Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.

Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.

Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.

Расходники, трубы, материалы

Поимо инструмента и электрического оборудования, владелец помещения также должен приобрести необходимые материалы и расходники, которые понадобятся для устройства водяного тёплого пола и бетонной стяжки на всех этапах производства работ:

  1. Для подготовки основания:

    • Расходные материалы для шлифовки основания бетонной конструкции.
    • Битумная мастика типа «Техномаст».
    • Ремонтная смесь на основе безусадочного цемента для заделки раковин или трещин в бетонном основании плиты перекрытия.
    • Оклеечная рулонная гидроизоляция типа «Техноэласт», которая наплавляется газовыми горелками.
    • Арматурная сетка, либо отдельные стержни с периодическим профилем (диаметр прутков от 4 до 8 мм, шаг ячейки сетки от 50 х 50 мм до 100 х 100 мм).
    • Утеплитель – плиты из экструдированного пенополистирола с выделанными ступенчатыми краями торцов для надёжной фиксации материала «в замок».
    • Монтажная пена для заделки швов между полистирольными плитами.
  2. Для укладки трубных коммуникация водяного тёплого пола:

    • Трубы ПНД с диаметром от 15 до 25 мм, фольгированные, рассчитанные на повышение температуры нагретой жидкости более 60 оС.
    • Фитинги, уголки, тройники, соединительные муфты, отводы, переходы для сборки замкнутой циркуляционной системы.
    • Клипсы или другой тип фиксирующих элементов для крепления трубных коммуникаций.
    • Резьбовые соединители с накидными гайками и сварными сопряжениями на другом конце, для стыковки протяжённых элементов водяного тёплого пола, уложенного в стяжке, с отводами распределительной гребёнки.
    • Жидкий теплоноситель на гликолевых ингредиентах для заправки в циркуляционном кольце после сборки.
    • Группа безопасности, автоматический воздухоотводчик, вентили, регулировочный клапан и распределительная гребёнка заводского изготовления.
  3. Для замеса бетонной смеси:

    • Цемент марки М300 – М500, в зависимости от конструктивных требований, предъявляемых к стяжке пола.
    • Песок средней крупности, кварцевый карьерный, либо мытой речной, фракция 2,5 – 3,5 мм.
    • При необходимости – мелкий гранитный щебень с габаритами от 10 до 20 мм.
    • Пластификаторы, противоморозные, модифицирующие и другие добавки, которые необходимы для увеличения периода схватывания, повышения эластичных свойств бетона, а также для осуществления монтажных работ в зимнее время года.
    • Чистая водопроводная вода, которая добавляется порционно, для достижения сухой смесью нужной степени подвижности (чаще всего, П3 или П4).
  4. Для укладки и разглаживания бетона стяжки:

    • Оцинкованные маяки, которые устраиваются по уровню для достижения оптимальной плоскости стяжки.
    • Проникающая гидроизоляция или гидрофобизаторы, необходимые для закрытия пор, если в стяжке был использован крупнозернистый песок в качестве мелкого заполнителя, либо данные работы предусмотрены рабочим проектом.

Достоинства и недостатки

Достоинства и недостатки водяного теплого пола:

  • эффективность, способность обеспечить комфортный микроклимат в жилых или офисных помещениях;
  • безопасность, отсутствие электропитания и проблем, связанных с ним;
  • большая тепловая инерция позволяет практически без потерь переносить кратковременную остановку циркуляции теплоносителя;
  • допускается монтаж в стяжку или укладка под листовой настил («мокрый» и «сухой» способы);
  • экономичный режим использования. Первичные расходы несколько выше, чем у электрических систем, но затем придется платить только за топливо;
  • возможность плавной и тонкой настройки температуры.
  • без теплоносителя водяной теплый пол бесполезен. Необходимо иметь источник горячей воды (как правило, это собственный котел);
  • существует опасность возникновения протечек, из-за чего монтаж водяных систем запрещен в многоквартирных домах (точнее, в комнатах, под которыми расположены жилые помещения);
  • в зимнее время теплоноситель может замерзнуть в петлях, что вызовет их разрывы. Когда вода оттает, придется делать серьезный ремонт.

Недостатки водяного теплого пола довольно серьезные. Они ограничивают сферу его применения частными домами или офисами, расположенными на нижних этажах. Однако, экономичность и точность регулировки делают водяные системы весьма популярными и востребованными.

Сухие смеси

Непосредственно для таких случаев производитель выпускает специализированные сухие растворы.

Они состоят из:

  1. Портландцемента, как основы сухой смеси.
  2. Песка различных фракций для лучшего сцепления.
  3. Комплекса специализированных добавок и присадок, улучшающих показатели теплопроводности.
  4. Добавок, компенсирующих тепловое расширение.
  5. Пеногасителя, сводящего к минимуму образование воздушных пузырьков.

Перед замешиванием раствора к нему добавляют воду. Ее количество зависит от технологических характеристик сухой смеси и указывается на упаковке. После этого, смесь перемешивается до однородной массы

При этом следует обратить внимание на инструкцию по добавлению жидкости. Если воды недолить или перелить, то часть специальных добавок могут потерять свои свойства

Готовый раствор:

  • имеет консистенцию средней густоты без выделения жидкости;
  • не боится перепадов температуры;
  • схватывается на протяжении семи суток;
  • устойчив против растрескивания.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

  • Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
  • Если труба изогнута на 180℃ выше гидравлические потери.
  • При укладке улиткой теплораспределение в помещении равномернее.
  • Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладкиПримерный расход трубы в метрах на метр квадратный
10010
1506,7
2005

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

  • начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
  • шаг укладки труб должен варьироваться от 100 до 300 мм;
  • диаметр труб должен составлять 16 или 20 мм;
  • от всех стен трубы укладываются на расстоянии не менее 150 мм;
  • длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
  • стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.


Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

  1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
  2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
  3. Поверх него стелется термоизоляция.
  4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
  5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
  6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
  7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
  8. Далее производится установка направляющих маячков.
  9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Способы подключения системы теплого пола

Подключить своими руками водяной пол следует по цепи соединения «трубы-коллектор-котел». Наиболее распространенные варианты это:

  • Системы с использованием коллектора.
  • Подключение с использованием трехходовых смесителей;
  • Подключение с помощью циркуляционного насоса.

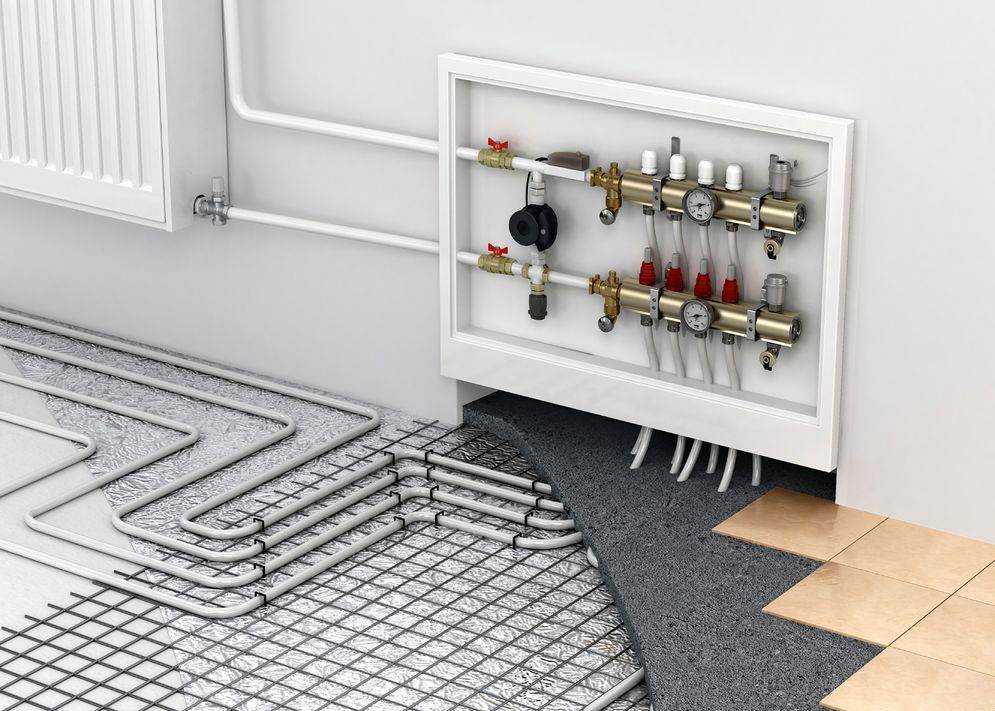

При подключении с использованием коллектора система монтируется так, чтобы к коллекторному шкафу свободно подводились обратные и подающие трубы. Далее к трубам подсоединяются баковые коллекторные выходы, обеспечивающие подачу и обратный ход теплоносителя. Конструкция снабжается запорными вентилями, с установленными в них термометрами для наблюдения за температурным режимом.

Крепеж труб, вентилей и прочих элементов выполняется с помощью компрессорных фитингов. Кроме того, крепеж коллекторов к контуру водяного пола можно делать с помощью специальных соединений – латунной гайки, зажимного кольца или втулки опоры. На последнем этапе коллектор соединяется с трубами-теплоносителями.

Если монтировать и подключать систему с трехходовым смесителем, то устанавливать его следует на выходе обратного контура. Смонтировать такую систему можно своими руками, подсоединив напрямую трехходовой смеситель с помощью труб к котлу.

Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления

Коллектор нужно дополнить разветвителем, на верхней стороне которого устанавливается воздухоотводчик. Этот элемент обеспечит вывод пузырьков воздуха из закрытой системы. Крепеж всех компонентов цепи можно выполнить с помощью фитингов или зажимных колец.

Коллекторы обычно применяются в больших помещениях. А для маленьких комнат придумали унибоксы для теплого пола.

Если система отличается слабым напором воды, а смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к центральному отоплению, однако делать это нужно после согласования с разрешающими органами ЖЭКа. Устанавливать насос желательно на обратном контуре системы, так как при установке на контур подачи он будет забирать лишнюю воду, что может нанести вред центральной отопительной системе.

Технические характеристики современной системы

Система теплого пола относится к простым конструкциям. Она состоит из трубопровода и механизма смешивания теплоносителя. При монтаже теплого пола используются специальные трубы из металлопластика или полиэтилена. Как правило, укладываются они в бетонную стяжку под напольное покрытие.

Укладка водяного теплого пола может выполняться в любом помещении, осилить её можно самостоятельно. Естественно, что профессионалы выполнят монтаж быстрее, но это потребует дополнительных затрат.

Управляется система теплого пола с помощью специального узла. Современное оборудование не требует сложного управления и специального ухода. Оно способно работать длительное время, не доставляя никаких проблем. Главное – это правильная укладка при монтажных работах.

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

  • Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
  • Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

  • Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
  • Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является  2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
