Насос для теплого водяного пола: устройство, применение, монтаж и обслуживание своими руками

Что представляют собой водяные насосы

Циркуляционный насос – это устройство небольших размеров с металлическим корпусом. При изготовлении могут использоваться такие материалы: чугун, алюминий, бронза, нержавеющая сталь. К корпусу прибора изнутри прикрепляется ротор, а к нему – крыльчатка. Вращается ротор благодаря системе подшипников. Все эти элементы приводятся в движение электричеством.

Горячая вода, попадая на лопасти крыльчатки, передается ними по трубе. Тем самым повышается КПД отопительной системы

Важно установить водяной насос вертикально, в противном случае его производительность уменьшится на 30%

Существует два вида устройств – с мокрым и сухим ротором.

Насосы с мокрым ротором применяются в отопительных системах частных домов. Такие устройства контактируют с водой, поэтому в смазке их детали нуждаются нечасто. К преимуществам этих моделей можно отнести простоту строения, длительный срок эксплуатации без обслуживания, невысокую стоимость ремонта и низкий уровень шума. Также они потребляют незначительное количество электроэнергии, при этом их КПД не превышает 50% — по этой причине их не устанавливают в больших строениях.

Насосы с сухим ротором имеют высокий КПД и используются в системах отопления многоквартирных домов и высотных зданий. В данном случае ротор не контактирует с водой, поэтому детали устройства нуждаются в регулярной смазке и сервисном обслуживании. Также прибор издает много шума, поэтому установку циркуляционного насоса в системе отопления выполняют в отдельном помещении с хорошей звукоизоляцией.

На рынке представлено оборудование с различными характеристиками, поэтому выбор сделать не так-то просто. Также нужно учитывать, что для установки насоса на отопление достаточной мощности, потребуется выделить отдельное помещение.

В случае верного выбора удастся:

  • сохранить комфорт и уют в доме;
  • увеличить эффективность обогрева, регулировать скорость потока воды в системе;
  • уменьшить затраты на электричество, с помощью которого и работает насос, а иногда – и вся отопительная система.

Прежде чем отправиться за водяным насосом, нужно составить детальную схему всей системы отопления здания. Также нужно определиться, где будет находиться насос, и каким образом он будет подключаться к источнику воды (прочитайте: «Как подключить насос к отоплению: монтаж и врезка «)

При выборе устройства необходимо обратить внимание на самую важную его характеристику – напор теплоносителя. Данный показатель не зависит от мощности отопительной системы. Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно

Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель

Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно. Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель.

При проведении расчетов насоса для отопления нужно ориентироваться на максимальный режим работы. Все вспомогательные элементы (стыковочные, заглушки, фитинги), а не только циркуляционный насос, должны соответствовать функционированию системы по — максимуму

В данном случае ошибки недопустимы, разгерметизация конструкции обойдется очень дорого, поэтому важно сделать верный расчет циркуляционного насоса для отопления. Также специалисты рекомендуют вместе с водяным насосом устанавливать в отопительную систему датчик критического понижения давления, чтобы в аварийной ситуации можно было сразу же отключить насос

Советы по установке коллектора теплого водяного пола

Использование заводского комплекта исключает ряд распространенных ошибок при монтаже узла. Готовая коллекторная группа для теплого пола уже оснащена необходимыми вентилями и прочими важными элементами.

Обязательно учитывать следующие рекомендации:

  • Расчет тепловой нагрузки на контур рассчитывают до начала монтажа, и на основании полученных данных производят настройку балансировочного клапана;
  • Шкаф для смесительного узла размещают в месте, находящемся на одинаковом расстоянии от подсоединяемых труб;
  • Габариты коллекторного ящика следует выбирать соответственно размерам прибора;
  • Под блоком обязательно предусмотреть пространство для загиба каждого контура;
  • Для возможного увеличения водяных контуров стоит оставить несколько свободных патрубков;
  • Наиболее эффективная система отопления получается при условии внедрения мощного циркуляционного насоса;
  • При установке нескольких насосов обязательно использовать обратные клапаны.

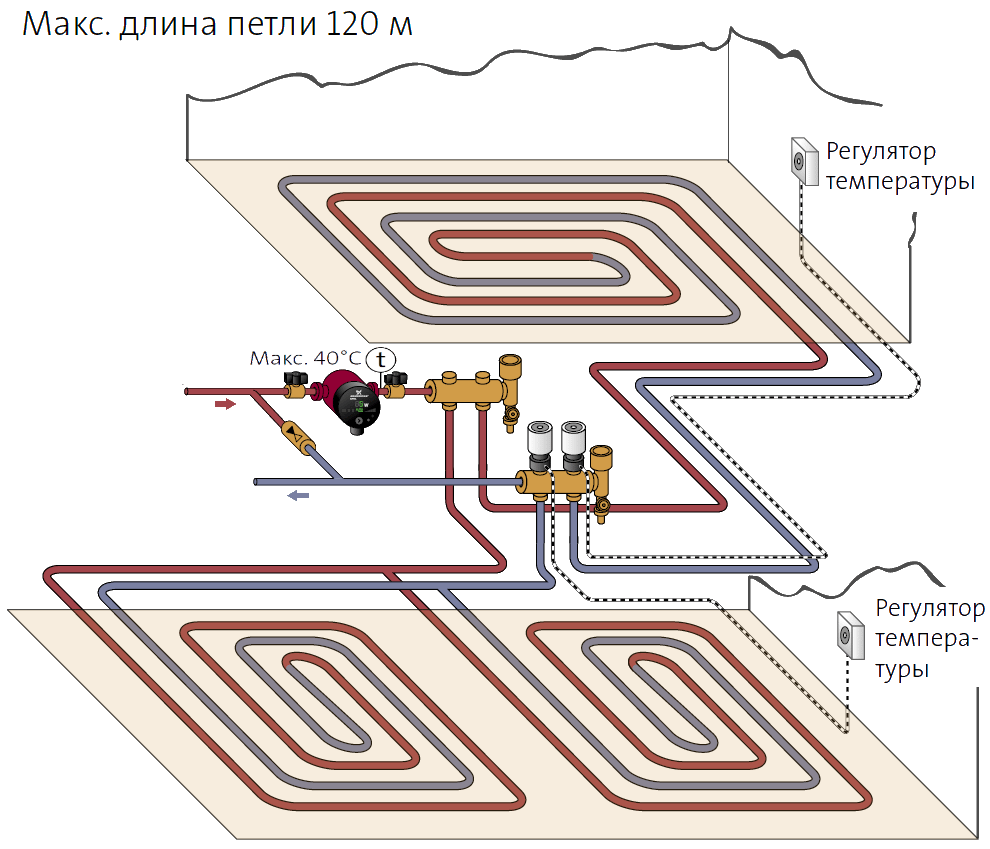

Схема насосно-смесительного и колекторного узла

Кроме прочего, разработку схемы коллектора теплого пола лучше доверить профессионалам, даже если планируется сборка своими руками. Дело в том, что произвести точные расчеты без соответствующих знаний довольно проблематично. Экономия на квалифицированном расчете параметров коллекторного узла может привести к серьезным расходам в будущем.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

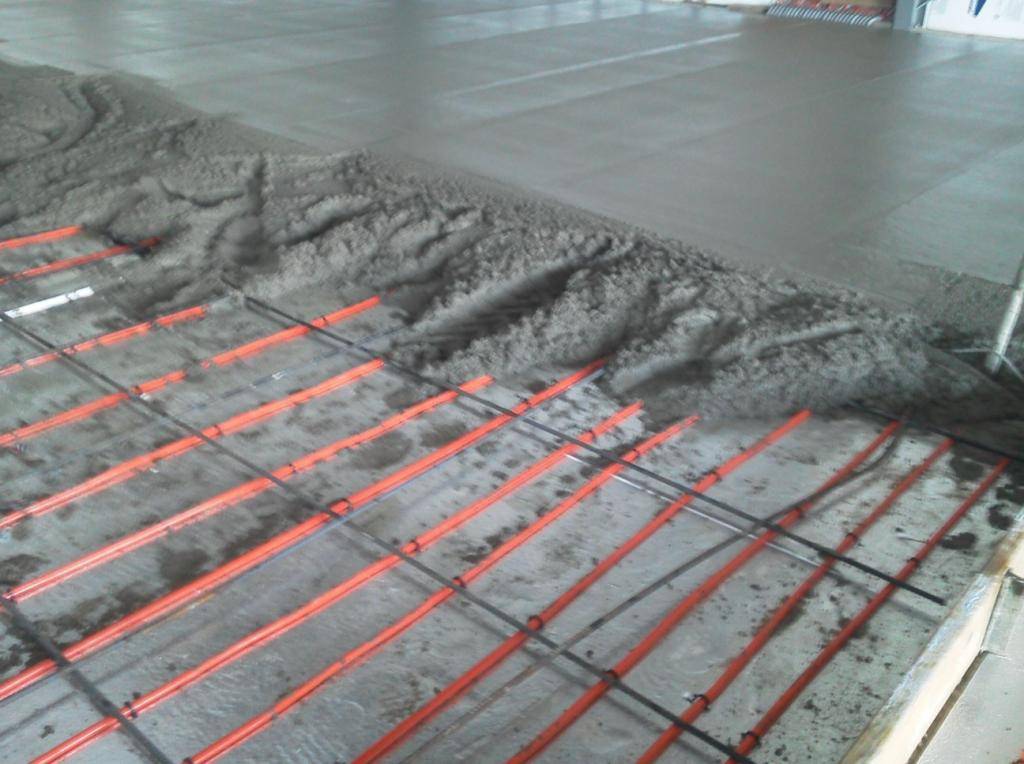

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт

Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

отапливаемой площадью и объемом циркулирующего в системе теплоносителя

Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления

например, для увеличения мощности или отдельно для теплого пола;

Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления. например, для увеличения мощности или отдельно для теплого пола;

ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.


Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

  • Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
  • Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
  • Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.


Расчет и выбор насоса


Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

  • Н – требуемый напор насоса;
  • П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
  • L – общая длина контура, включающая и надземные системы управления;
  • К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.


Подбор насоса для теплого пола

Подбор по параметрам

На что нужно обратить внимание

Ключевыми параметрами, по которым осуществляется подбор оборудования для обеспечения циркуляции, являются производительность и напор:

Еще одна схема размещения в системе (на этот раз – на подающей трубе)

Производительность – это величина, показывающая, какой объем теплоносителя может пропустить через себя устройство за единицу времени (как правило, указывается в кубометрах в час). Для нормального функционирования теплого пола необходимо, чтобы в течение часа объем теплоносителя в трубах сменялся минимум трижды.

Напор отвечает за «проталкивание» теплоносителя по контуру. Длинные трубопроводы теплого пола (а в некоторых случаях суммарная дина контуров составляет более 100 метров) отличаются значительным гидравлическим сопротивлением. Чтобы преодолеть его, насос должен обеспечивать достаточно сильный напор.
Как правило, для бытового использования устанавливают модели с напором не более 6 м водяного столба

При расчетах данного параметра нужно принимать во внимание потерю давления в самой длинной петле водяного контура.

Формулы и пример расчета

В большинстве случаев расчет насоса для теплого пола выполняет компания, которая занимается монтажными работами. Впрочем, ничего особо сложного в этом нет, и при необходимости можно вычислить основные параметры своими руками.

Для вычисления используем формулу:

Q = 0,86*Pн/(tпр – tобр), где:

  • Q – объем теплоносителя, кубометров в час.
  • 0,86 – коэффициент преобразования.
  • Pн  -мощность контура теплого пола, необходимая для покрытия теплопотерь.
  • tпр – tобр  – разница между температурами поступающей в систему воды и выходящей по обратным трубам.

Чтобы было понятно, как подобрать устройство, используя данную формулу, приведем пример. Для этого рассчитаем параметры насоса для системы из полипропиленовых труб (диаметр 32 мм) с длиной контура 50 м. График температур возьмем 400/300С, а теплопотери здания 12кВт.

Выполняем расчет:

Q = 0,86 * 12 (40-30) = 1,03 м3/ч.

Именно таким будет массовый расход теплоносителя для данного контура.

Далее нам необходимо определить такой параметр как гидравлическое сопротивление всех контуров. Поскольку его величина зависит не только от используемых труб, но и от конфигурации раскладки, лучше воспользоваться онлайн-калькуляторами или обратиться в специализированную компанию, занимающуюся проектировкой.

Фото модели GRUNDFOS UPS 25-40

Зачем нужен насос для системы теплых полов?

Привычная система отопления существенно короче по своей длине, чем контур обогрева водяного пола. В контуре системы нагрева домашнего напольного покрытия все установленные змейкой трубы имеют диаметр 15…20 мм, а общая протяженность трубопровода – до 120 метров. Любой контур укладывается змейкой, поэтому в нем присутствует много поворотов.

Для движения теплоносителя (воды) по всей схеме контура нужен агрегат, запускающий принудительную циркуляцию

Важность этого конструктивного элемента заключается также в поддержании стабильной температуры, что обеспечивается разными режимами работы – скорость вентилей может регулироваться вручную или автоматически

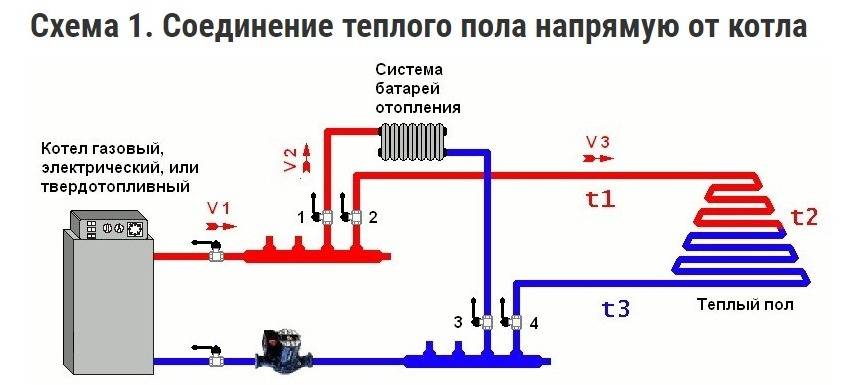

Схема системы теплого пола, работающей от котла

Водяной теплый пол – это система с низкой температурой, где теплоноситель передается с температурой от 35 до 45 ˚С, а норма не должна превышать 55 ˚С. Теплый пол – это циркуляционный отдельный контур, которому требуется насос. У теплого пола имеются ограничения по температуре поверхности, которая должна находиться в пределах от 26 до 31 ˚С. Перепад температуры между разводкой подачи и обратки допускается не больше 10 ˚С.

Проток теплоносителя должен соблюдаться с максимальной скоростью до 0,6 м/с. Перед тем как подключить теплый водяной пол, вы должны подобрать соответствующую схему соединения. Если она предусматривает использование котла, то система должна иметь:

  • арматуру;
  • систему безопасности;
  • теплогенератор;
  • насос.

Теплоноситель от котла будет попадать в распределительный коллектор и поступать по петлям. Далее теплоноситель попадает обратно в котел. Последний должен быть настроен на необходимую температуру

При этом важно соблюсти некоторые нюансы. Так, система должна иметь конденсационный котел, ведь низкотемпературный режим для этого оборудования оптимален

В этом режиме у котла будет максимальный коэффициент полезного действия.

Технические характеристики насоса

Для обустройства теплых полов используются циркуляционные насосы, характеристик которых вполне достаточно для обеспечения полноценного и эффективного отопления. На интенсивность движения теплоносителя по трубам влияет его температура и давление в системе. Нормальное функционирование теплого пола предполагает, что в контуре не будет гидроударов, а насос будет своевременно реагировать на изменения в системе. Как правило, к отопительной системе подключается автоматика, которая отслеживает ряд параметров и подает насосу необходимые команды.

Мощность насоса рассчитывается по формуле:

  • Q = 0,86 x Рн / (toпр.т – toобрт.т), где
  • Рн – предельная мощность отопительной системы,
  • toпр.т – температура теплоносителя на выходе в контур,
  • toобрт.т – температура теплоносителя на выходе системы.

При подключении нескольких контуров их показатели нужно сложить, чтобы они учитывались при расчетах. Специалисты рекомендуют в каждом помещении устанавливать отдельный контур теплого пола – за счет этого достигается максимальная степень контроля работы системы, позволяющая настраивать микроклимат в зависимости от особенностей и назначения отдельных помещений.

Разница температур в трубах подачи и обратки варьируется в зависимости от следующих факторов:

  1. Длина контура. Увеличение протяженности контура обычно сопряжено с большой площадью отапливаемого помещения. Разумеется, при таких условиях теплоотдача будет достаточно интенсивной, и температура воды на выходе из контура снизится.
  2. Качество утепления. Монтаж теплых полов должен выполняться грамотно и с учетом всех требований, предъявляемых к данным системам. В частности, при недостаточно надежной теплоизоляции уровень теплопотерь будет оказывать заметное влияние на эффективность отопления. Для компенсации тепловых потерь насосу придется перекачивать большее количество жидкости.
  3. Климатические условия в регионе. Если здание установлено в регионе, который характеризуется серьезными холодами, то теплый пол должен иметь повышенную мощность. Циркуляционный насос в таких условиях тоже должен иметь запас мощности. Рекомендуется приобретать устройства, мощность которых хотя бы на четверть превышает требуемую. Вполне подойдут качественные и надежные насосы «Грундфос» для теплого пола (подробнее: «Какие бывают насосы для отопления Грундфос – виды, преимущества циркуляционных насосов Grundfos»).

Помимо мощности, любой насос имеет еще одну важную характеристику – напор потока теплоносителя. Величины напора должно быть достаточно для того, чтобы гидравлическое сопротивление теплоносителя преодолевалось. Уровень гидравлического сопротивления определяется длиной контура, диаметром используемых труб и скоростью движения теплоносителя.

Чтобы рассчитать величину напора в системе, нужно воспользоваться следующей формулой:

  • Н = (П х L + K) / (1000), где
  • Н – напор циркуляционного насоса,
  • П – гидравлическое сопротивление на 1 м трубопровода (определяется по диаметру труб, материалу их изготовления и скорости движения теплоносителя),
  • L – суммарная длина трубопровода, учитывающая каждый участок системы,
  • К – коэффициент запаса мощности насосного оборудования.

Когда все расчеты завершены, можно заняться выбором наиболее подходящего для конкретной ситуации устройства.

На что обращать внимание при выборе оборудования

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

  • Циркуляционный насос должен соответствовать техническим параметрам системы;
  • Вам должна быть точно известна площадь отапливаемого помещения;
  • Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м 3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Напор

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:

G =Q Х 0,86/Δt, где

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м 3 /ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

  • корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
  • вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
  • электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

  1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

    с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.

Эксплуатация теплых полов – правила и рекомендации

необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;

температура входящего теплоносителя не должна превышать 45 °С;

не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
