Как выбрать теплый пол под плитку: инструкция по монтажу теплого пола и плитки

Достоинства и недостатки

Перед выбором и установкой представленного типа отопления нужно взвесить все за и против. Теплый пол имеет массу преимуществ перед иными системами отопления. Однако у него есть и недостатки. В первую очередь следует отметить определенные сложности при монтаже. В некоторых случаях смонтировать представленный вид обогрева не получится без проведения капитального ремонта.

Если владельцы дома или квартиры выбирают теплый пол, который монтируется в стяжку, они должны учесть один нюанс. Такой тип монтажа приподнимет уровень пола минимум на 7 см. Зачастую этот тип укладки системы требует создания ступеньки высотой до 15 см. В этом случае расстояние от основания комнаты до потолка значительно сокращается.

Однако в целом грамотно выбранная и смонтированная в соответствии со всеми правилами система станет действительно эффективным типом обогрева. Она сможет не только поддерживать заданную температуру в помещении, но и потреблять энергии меньше, чем стандартные отопительные приборы. Именно по этой причине теплый пол сегодня пользуется высокой популярностью.

Водные системы подогрева полов

Водяные теплые полы завоевали популярность

Несмотря на довольно широкое распространение и высокую популярность, которой пользуются водяные системы подогрева полов, электрические теплые полы под плитку можно назвать более эффективными и удобными в применении, простыми в монтаже и эксплуатации, доступными в отношении цены.

Это связано в первую очередь с тем, что подключение такой системы осуществляется независимо от центрального парового отопления и может быть осуществлено в любое удобное время.

По металлическому или полимерному контуру циркулирует горячая вода

Водяной теплый пол под плитку – это не что иное, как набор контуров труб, по которым постоянно движется (циркулирует) носитель тепла (горячая вода). Конечно, выполняя работы по обустройству данного отопления, необходимо соблюдать все требования и правила, в противном случае полноценного обогрева не получится.

Речь идет о качественной термоизоляции с использованием фольгированных материалов. Термоизоляция может быть или однослойной, или многослойной, но в любом случае она должна гарантировать движение теплового потока вверх. Это позволит свести минимуму расход энергии на прогрев основания пола.

Наряду с этим, следует выполнять правильное армирование, обеспечивающее безопасное использование и сохранность труб системы. Теплые полы под плитку, в основе которых лежит циркуляция жидкого теплоносителя, требуют грамотного устройства водяного контура и постоянного наблюдения за уровнем температуры в системе.

Выполненная строго по уровню под контролем горизонта бетонная стяжка способствует не только надежной фиксации, но и своеобразной защите труб системы. Она накапливает и равномерно распределяет сконцентрированное тепло по всей поверхности пола, передавая его керамической плитке.

Теплый пол под плитку, выполненный на основе водяного контура, отличается тем, что основательно прогретая стяжка медленно отдает тепло финишному напольному покрытию. Кроме того, стяжка способна довольно долго сохранять температуру нагрева даже после отключения системы.

Основное или дополнительное отопление?

Тепловые системы могут включать в себя подогрев пола в качестве дополнительного источника отопления либо полностью основываться на нем. В частном доме вместо традиционных радиаторов отопления допускается использовать только теплые полы. Площадь обогреваемой поверхности в этом случае должна быть не менее 70 % от всей площади помещения.

В квартирах используется вариант комбинированного типа, когда теплый пол дополняет основное отопление. Монтаж осуществляют в кухне, в зале, в ванной комнате на открытых участках: нет смысла подогревать пол, если на нем стоит стационарная мебель или сантехника. Очень удобно регулировать нагрев в зависимости от времени года и работы основного отопления.

Плюсы обогреваемых кафельных полов:

  • Сохранение постоянной влажности в помещении. Подогрев напольной плитки не сушит воздух, чем «грешит» централизованное отопление в многоэтажках.
  • Равномерное распределение тепла. Кафель хорошо сохраняет и передает тепловую энергию по всему объему помещения.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

  • электрический;
  • водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

  • Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
  • Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Водяные системы подогрева

В этой системе используются металлические или полипропиленовые трубы. Они монтируются в пол, и по ним циркулирует нагретая вода. Подключение производится либо к системе централизованного отопления, либо к индивидуальному газовому котлу. Для замыкания системы подключают циркуляционный насос.

Преимущества водяного теплого пола:

  • Дешевизна монтажа.
  • Экономичность использования благодаря низкой стоимости энергоносителей – воды и газа.

  • Для обустройства используется достаточно толстая стяжка, которая серьезно увеличит нагрузку на межэтажное перекрытие.
  • Пол после всех этапов монтажа поднимется на 70–100 мм, что весьма существенно для помещений со стандартной высотой потолков.
  • Такой теплый пол практически неприменим в квартирах, так как требуется много разрешений на врезку в общий стояк, да и не каждая управляющая компания позволит это.
  • В случае повреждения труб пострадает квартира соседей снизу.
  • Нет возможности физически отключить отдельные участки, например, если в комнате поставили крупногабаритную мебель, то место под ней тоже будет греться, отключить можно только комнату целиком.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шпаклёвка от Кнауф: старт и финиш отделочных работ

Практические советы

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

Пенофол

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

Пенофол может стать причиной появления трещин на стяжке

На фото – укладка карбонового пола на пенофол

Не стоит укладывать плитку на толстый слой клея

Почему? Во-первых, большая толщина клея очень усложняет процесс выравнивания плитки. Во-вторых, толстый слой клея не только очень долго застывает, но и дает значительную усадку. После застывания поверхность пола может стать неровной. В-третьих, каждая плитка будет фиксироваться отдельно, что вызовет ее отрывание при малейших пропусках клея. В-четвертых, вам никогда не удастся прижать ее с таким усилием, чтобы сцепление с основанием было равномерным и плотным. Во время прижатия лицевая поверхность утапливается, а это еще более усложняет укладку. И, в-пятых, если под теплым полом есть теплоизолятор из вспененных мягких полимеров, то каждая плитка будет иметь свою индивидуальную усадку. К этому перечню можно добавить, что стоимость клея значительно больше, чем цементно-песчаных растворов для стяжки.

Особенности обогрева

Существует ряд рекомендаций экспертов, которые помогут понять, какие лучше теплые полы под плитку. Отзывы профессиональных монтажников говорят о том, что представленный тип отопления имеет массу преимуществ. Кафель является материалом, который легко проводит тепло.

При этом следует отметить, что система теплого пола относится к категории энергоэффективных разновидностей отопительных приборов. При использовании батарей и конвекторов нагретый воздух поднимается вверх. Возле пола температура будет ниже, чем у потолка. При использовании системы теплого пола нагрев происходит активнее у основания помещения. Это наиболее комфортный тип обогрева для человека.

Существует ряд рекомендаций, как правильно выбрать теплый пол под плитку. Отзывы строителей и опытных консультантов говорят о наличии нескольких разновидностей систем. Каждая из них отличается рядом параметров

Чтобы смонтированный теплый пол был эффективным, потреблял меньше энергии, а также прослужил достаточно долго, выбору и особенностям установки следует уделить особое внимание

Какая система обогрева лучше под плитку?

Монтируя систему обогрева под плитку, мы сталкиваемся с некоторыми нюансами:

  1. Плитка кладётся на клей либо на раствор. Схватываются эти материалы по-разному. Скажем, раствор более чувствителен к распределению влаги, влага должна быть распределена в растворе равномерно, он должен высыхать и схватываться как можно равномерней. Поэтому отопление в таком случае желательно включать по истечении хотя бы 10 суток.
  2. Второй нюанс касается материала, из которого изготовлена плитка. Плитка может поглощать воду, а может не поглощать. В первом случае, даже если вы кладёте плитку на клей, следует повременить с подогревом.
  3. Третий нюанс заключается в размерах плитки. Чем меньше плитка, тем быстрее и равномернее произойдёт процесс схватывания. Конечно, технология кладки всё равно требует подождать некоторое время.

Стоит отметить, что если обогрев под плитку не установлен, то рекомендуется ждать 3 дня. На практике, люди ходят по плитке на 2 день.

Это вполне оправдано, если использовался клей, а плитка сама большая, ведь чем больше плитка, тем меньше давление от человека передаётся на стяжку. Но поскольку речь идёт о подключении обогрева, то физика несколько другая.

Что касается того, какой «тёплый пол» лучше установить под плитку, то однозначного ответа нет:

  1. Водяное отопление потребует достаточно толстой выравнивающей стяжки над трубами.
  2. В случае с электрическим отоплением как таковой стяжки может и не быть.

В остальном, необходимо рассмотреть каждую модель отдельно.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!);
L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Особенности теплых полов

От того, какое напольное покрытие планируется стелить поверх теплых полов, будет зависеть не только температура воздуха, но и эффективность работы систем напольного обогрева. Исходя из своих конструктивных особенностей, теплые полы бывают следующих видов:

  • Водяные;
  • Инфракрасные эластичные (ИК);
  • Электрические теплые полы под ламинат (кабельные);
  • Стержневые (карбоновые).

Читать также: Теплый пол по грунту: как сделать теплый пол на улице

Разные модификации теплых полов можно совмещать с различными материалами, выполняющими функцию внешнего покрытия. Стелить можно:

  • Ламинат;
  • Паркет;
  • Линолеум;
  • Ковролин;
  • Фанеру;
  • Пробковое покрытие;
  • Виниловое или полимерное покрытие;
  • Плитку;
  • Наливной пол.

Конструктивные особенности систем также влияют на то, какой материал стелить будет лучше. В отличие от ИК-полов, остальные электрические аналоги для нагрева используют кабель или маты, соответственно энергия тепла в них генерируется за счет электроэнергии. Стержневой теплый пол функционирует за счет нагревательных стержней, соединенных токопроводящей шиной. Кабельные и водяные полы монтируются с бетонной стяжкой, а при монтаже ИК теплых полов  и стержневых обогревательных систем использовать стяжку необязательно.

Читать также: Сколько потребляет теплый пол электроэнергии в месяц: как рассчитать

Характеристики теплого пола

Так как система теплого пола является низкотемпературной системой отопления, значит чистовое покрытие должно быть способно быстро пропускать через себя низкую температуру. Это называется теплопередача. Так же чистовое покрытие должно быть максимально натуральным, что так же влияет на теплопередачу.

Еще одно свойство, которым должно обладать чистовое покрытие для теплого пола — это плотность. Чем плотнее материал, тем теплопроводность лучше. Это конечно не относиться к искусственным материалам и материалам теплоизоляции.

Можно долго перечислять свойства чистового материала для систем теплого пола. Но на первое время для понимания достаточно тех трех свойств, которые я перечислил выше.

Сейчас я хочу разобрать эти  основные характеристики подробно и под них подобрать идеальное покрытие для систем теплого пола.

Итак, первая характеристика — это хорошая теплопроводность. Лучшая теплопроводность будет само собой у камня.

Теперь самое время перечислить те натуральные материалы, которые мы можем использовать при отделке чистового покрытия пола для систем теплого пола.

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

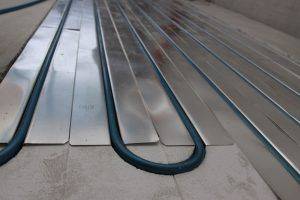

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.
