Пол с подогревом под ламинат

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.

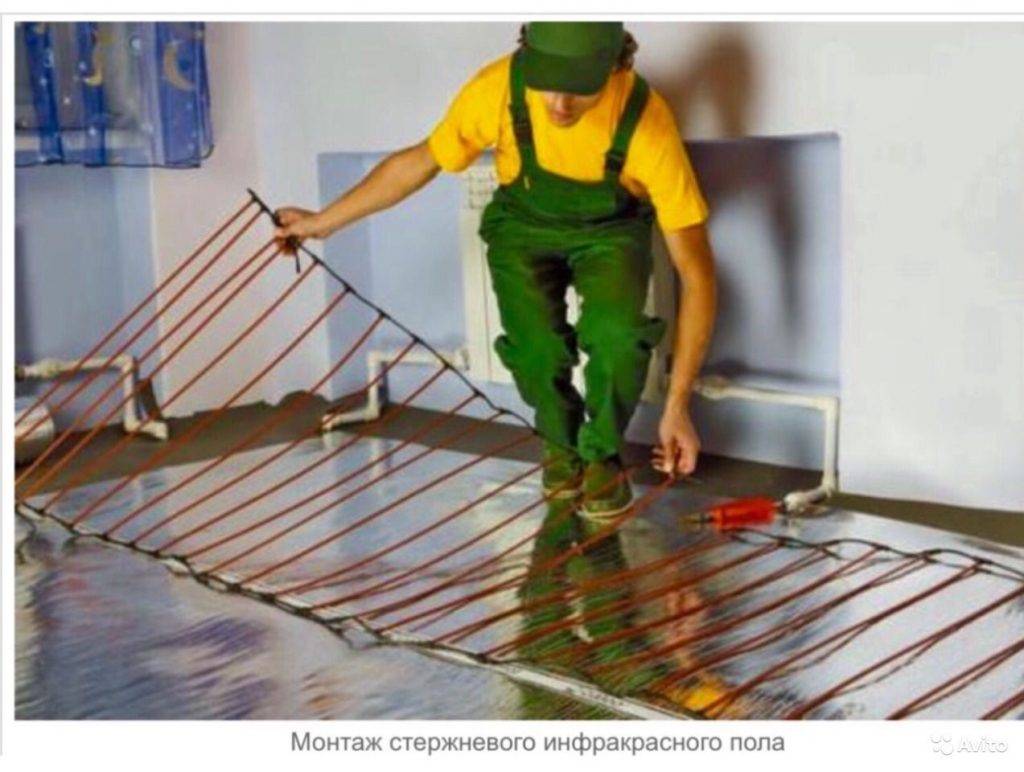

Монтаж стержневого карбонового пола

При монтаже стержневого карбонового элемента отопления напольного покрытия, необходимо учитывать ряд нюансов:

• Также, как и в предыдущем случае, на стене устраивается регулятор мощности пола с заземляющим кабелем.
• Рекомендуется прокладывать кабель от терморегулятора в специально проделанной штрабе с защитной гибкой гофрой.
• Вторым этапом подготавливается основание – поверх стяжки устраивается тепло- и гидроизоляционный материал.

• Стержневые карбоновые нагреватели поставляются в виде готовой конструкции, где каждый электрический прибор связывается распределительными нитями и кабелями, в результат чего получается полноценный мат.

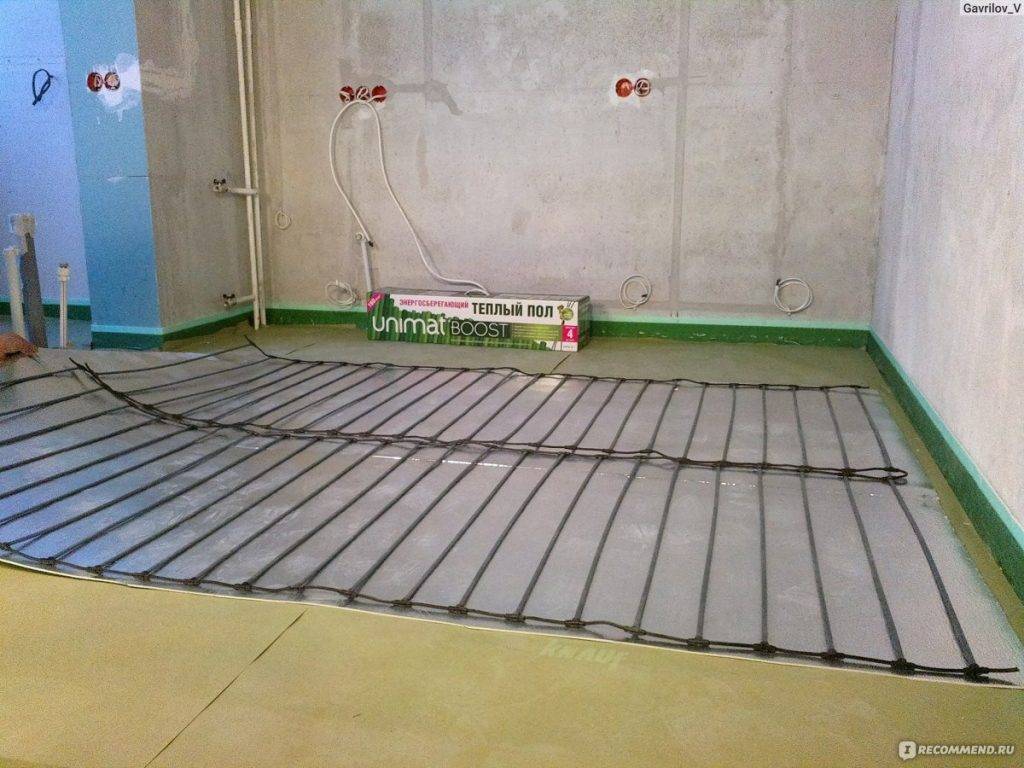

• Оборудование аккуратно выстилается и разглаживается по всей обогреваемой плоскости пола.

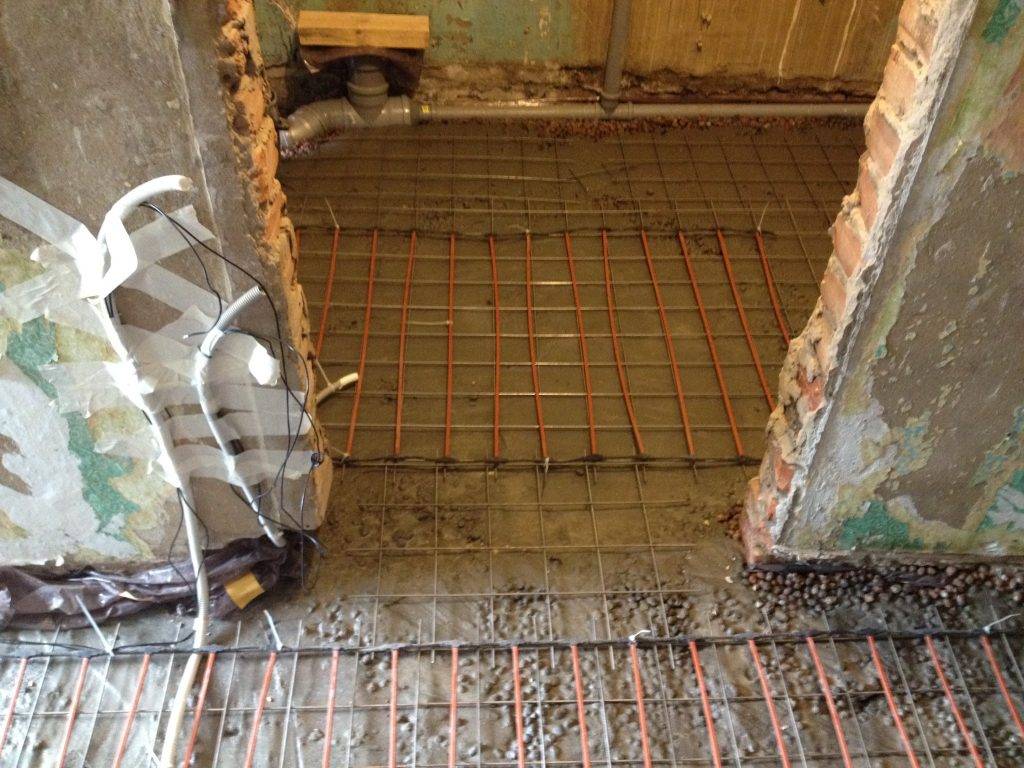

• В отличие от инфракрасных матов, поверх карбонового стержневого тёплого пола необходимо устроить бетонную стяжку с толщиной от 30 мм и более.
• Выжидается время для схватывания и набора прочности вяжущих материалов.
• По завершении твердения и полного испарения влаги из стяжки, монтируется подложка и настилается ламинат.

От качества монтажа зависит долговечность и надёжность обогревательных элементов, что требует строгого соблюдения горизонтальной плоскости каждой детали при её устройстве.

Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.

Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.

Подложка и ламели

При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
2. Температура теплого пола – до +27 ºС (80 ºF).
3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:
