Как сделать теплый пол от отопления в частном доме – можно ли врезаться в уже работающую систему

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

  1. Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
  2. Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
  3. Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

Когда можно отапливать дом без радиаторов?

Для этой статьи я проанализировал расчеты отопления 20 коттеджей. Для Москвы система отопление рассчитывается по нормам на –25оС, Питера –24оС, Казани –31оС и только в Краснодарском и Ставропольском крае, Ростове-на-Дону и в Крыму можно отапливать теплыми полами без батарей.

Отапливать дом теплым полом можно при температуре на улице не ниже -18оС.

Особый регион строительства.Краснодарский край, Ставропольский край, Ростов-на-Дону и Крым.

Вы не планируете жить в доме зимой. Осенью Вы сливаете систему водоснабжения и теплых полов и закрываете дом до весны.

Дополнительные источники тепла. У вас камин, печь или электрические нагреватели.

Здание с временным использованием.Гараж, крытая беседка, отдельно стоящая баня. Нет смысла поддерживать температуру +23оС. В самые сильные холода Вас не будет в здании, и достаточно дежурной температуры +15оС. Теплый пол подойдет.

Тепловой насос. Отопление теплыми полами советуют продавцы тепловых насосов. Тепловой насос не готовит воду 80 оС – как нужно для отопления, а всего 55оС, что оптимально для системы теплых полов. Радиаторы на воде 55оС получатся огромные.

Элементы системы

Трубы

Изделия должны обладать легкостью, стойкостью к коррозии и высокой температуре. В качестве материала используется пластик и металл:

Сшитый полиэтилен (PEX) — хорошо переносит контакт с горячей водой и может работать при 80 °С. Как и все изделия из пластика, он не подвержен коррозии. Минимальный радиус изгиба составляет примерно десять диаметров. Улучшенными свойствами обладают PEX-трубы с защитой от проникновения кислорода. Наилучшую защиту обеспечивают пятислойные стенки

Они надёжнее трёхслойных без дополнительной внешней защиты, с которыми нужно обращаться особенно осторожно.
Гофрированная нержавеющая сталь — ее теплопроводность примерно в 200 раз лучше, чем у полиэтилена. Она отличается более высокой гибкостью

Так, например, у модели Neptun IWS при наружном диаметре 18 мм допустим радиус изгиба составляет 30 мм. Коэффициент линейного расширения при нагреве до 50 °С в 20 раз меньше, чем у PEX. Такие трубы для водяного теплого пола стоят дороже, при этом они белее функциональны и удобны в монтаже.
Термостойкий полиэтилен PERT — близок по характеристикам к PEX, но обладает меньшей термической устойчивостью. Различие становится заметным только при нагревании до 70 °С, поэтому для большинства систем этот материал подходит. Стенки должны обязательно иметь кислородозащитный слой.
Медь — теплопроводность этого металла в раз выше, чем у стали. Он имеет отличные показатели по гибкости и долговечности. Но из-за дороговизны применяются довольно редко.
Металлопластик — представляет собой трёхслойную конструкцию с внутренней прослойкой из алюминиевой фольги. Внешняя и внутренняя поверхность может быть выполнена из полиэтилена PEX или PERT. Полностью непроницаема для кислорода, устойчива к температурному и химическому воздействию. Минимальный радиус изгиба составляет примерно пять диаметров. Наибольшей гибкостью отличаются изделия, металлическая сердцевина которых выполнена без швов. Их можно многократно сгибать на участке с малым радиусом, равным трем значениям наружного диаметра.

Изделия имеют срок службы, составляющий в среднем 50 лет

Если встал вопрос — какой водяной теплый пол установить, лучше обратить внимание на производителя. Чтобы при монтаже не возникало проблем, следует покупать комплектующие одной и той же фирмы

Циркуляционный насос

Желательно обзавестись мощным насосом. Посчитайте требуемую производительность и возьмите модель с запасом по производительности минимум 25-30 %.

Греющие контуры

По виду раскладки их разделяют на меандровый или зигзагообразный и спиральный. По условию экономичности в них допускается потеря давления до 0,2 атм, поэтому общую длину не превышает 100 м, а одним проводником обогревают лишь 15-20 м2 площади пола. Для больших помещений используют несколько элементов. Передней стороной они подсоединяются к распределителю с регулирующей арматурой, задней — к коллектору. Обычно распределитель и коллектор представляют собой узел в виде гребенки, снабженный воздухоотводчиками.

Чтобы при изменении температуры в комнате она не менялась в других, проводят так называемое гидравлическое выравнивание. Для этого в каждом элементе рекомендуется устанавливать регулятор давления или расхода воды. Их настраивают один раз, при запуске системы. Такую работу должен выполнять квалифицированный специалист.

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.


Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

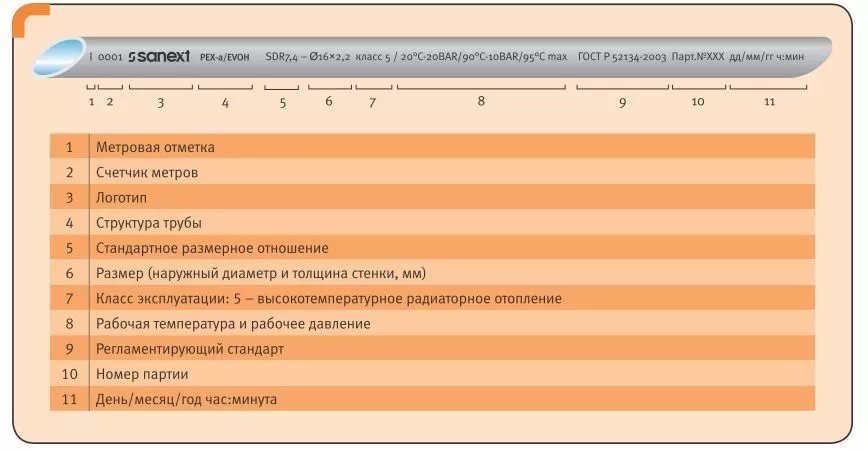

Структура трубы SANEXT для теплого пола

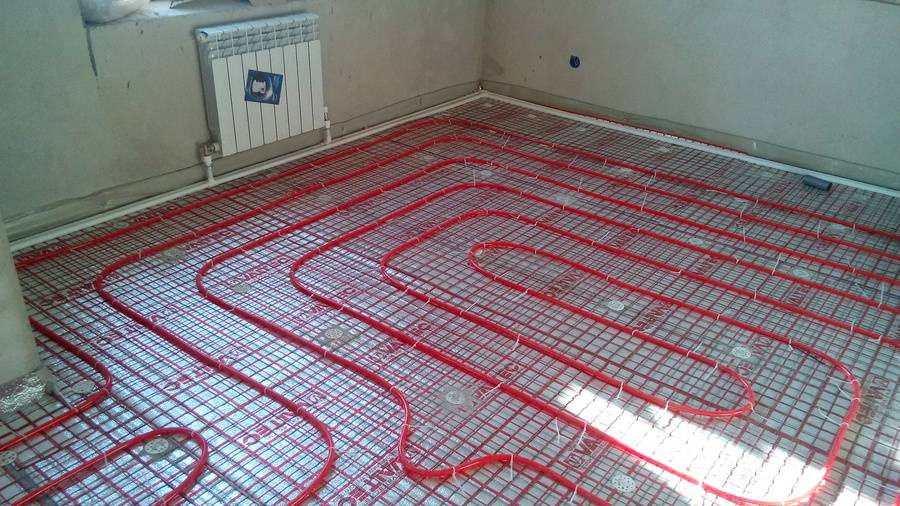

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Все начинается с расчета

В устройстве теплого пола можно выделить две основные составляющие: собственно пол, на который укладываются трубы с теплоносителем и распределительный узел, через который происходит подключение к отопительной системе.

Эффективность работы теплого пола как отопительной системы зависит от его теплоотдачи, в свою очередь определяемой количеством тепловой энергии, поступающей от котла. Здесь зависимость простая: чем больше длина труб, тем большее количество тепла они передадут поверхности бетонного пола.

Определить оптимальную длину труб можно с помощью расчета. Проще всего воспользоваться специальным онлайн-калькулятором для расчета теплого пола. Если теплый пол используется в качестве вспомогательной системы отопления, онлайн-калькулятора может быть вполне достаточно. Если речь идет об основном отоплении, расчеты придется делать со специалистами. Определившись с длиной труб, можно переходить к подготовке поверхности пола к монтажным работам.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

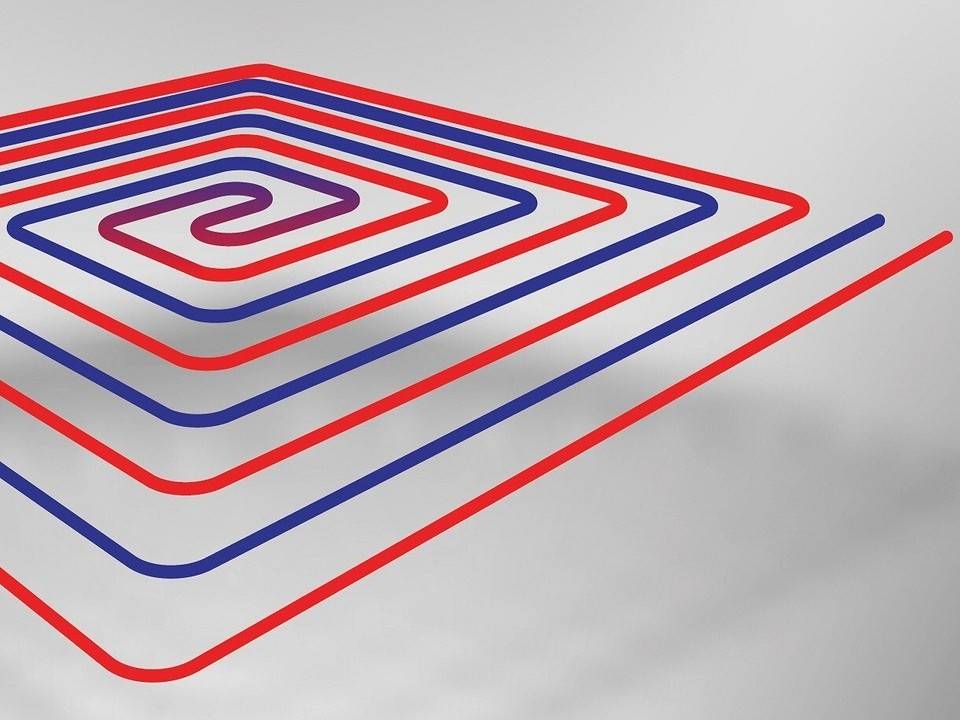

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

  1. Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
  2. Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
  3. Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

  1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

    Энергоэффективность системы

  2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

    Водяной теплый пол может быть как дополнительным, так и основным источником тепла

    Можно ли отопить дом с помощью системы “теплого пола”, без радиаторов

  3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

    Отопление балкона теплым полом от радиаторов

    Схемы установки теплого пола, где запрещено устанавливать систему

    Схема теплого водяного пола с трехходовым клапаном

    Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Немного о достоинствах и недостатках

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

  • нет необходимости проводить масштабные ремонтные работы;
  • можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
  • нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
  • можно провести как угодно тщательные работы по утеплению пола;
  • гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
  • предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

  • не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
  • не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
  • наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

  1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
  2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
  3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
  4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
  5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
  6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.На фото слева петли уложены правильно — затянуты в теплоизоляционные чехлы. Справа показан участок будущего перегрева — не изолированные трубы лежат вплотную
  7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Что выбрать: теплый пол или батареи?

Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.

Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.

Монтаж термостатического клапана

Устанавливается клапан на трубу с подающим теплоносителем, к обратному потоку монтируется перемычка. Назначение трехходового термостатического клапана – регулировать температуру теплоносителя, который подается на насос. Фактически, это смеситель, внутри которого расположен термочувствительный элемент.

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола
