Комплектующие для водяного теплого пола

Способы крепления

Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.

Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.

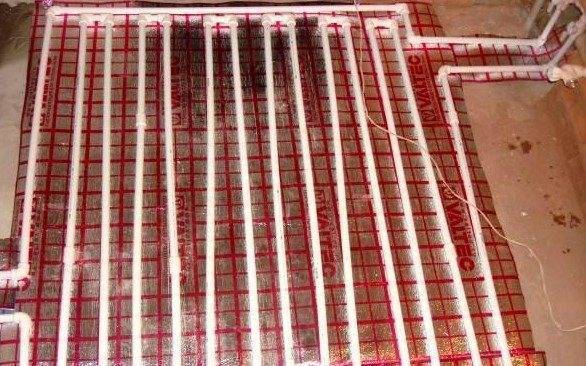

Крепление к арматурной сетке

Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.

Используют следующие фиксаторы:

Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.

Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.

Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.

Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.

Крепление на монтажные шины

Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.

Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.

Закрепление трубы хомутами

В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.

Крепление такером

У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.

Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.

Пенополистирольные плиты с фиксацией

Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.

На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.

Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.

Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.

Стоимость таких плит равняется 680 рублей за метр2.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Материалы для водяного теплого пола

Полиэтилен

Не обязателен к использованию. В качестве гидроизоляции полиэтилен монтируют на бетонное основание. В качестве пароизоляции поверх утеплителя после его укладки.

Если дом большой, советуем покупать полиэтилен на вес, а не по метражу. Так выходит значительно дешевле. Толщина, цвет и прочее не имеет значение. Чем толще, тем меньше вероятность его порвать.

Демпферная лента

Этот материал для водяного теплого пола используется для компенсации теплового расширения стяжки. Стяжка, как и любой материал, имеет свойство расширяться при увеличении температуры. Если стяжка будет плотно прилегать к стене, то расширятся ей будет некуда и она может начать трескаться, либо «вздуваться». Демпферная лента является в этом случае спасителем. Монтаж осуществляется по периметру стены в тех местах, где будет монтироваться водяной теплый пол.

Бывает заводского изготовления. Так же можно изготовить самому. В качестве демпферной ленты используется обычный вспененный полиэтилен. Если заводской в продаже у Вас нет, покупаете рулоны утеплителя на базе вспененного полиэтилена. Складываете вдвое и нарезаете рулонами по 15 см. Далее крепите ленту по периметру стены и приступаете к укладке утеплителя.

Утеплитель

Следующий материал для водяного теплого пола, который Вам нужно обязательно использовать – это утеплитель. В качестве утеплителя выступает пенополистирол плотностью 30-35 кг/куб. Толщину желательно просчитывать при помощи проекта системы отопления. Для ориентира можно взять цифры 5-8 см для первого этажа и 5-3 см. для последующих этажей.

Утеплитель укладываете по всей площади пола и сверху для дополнительной пароизоляции можно уложить полиэтилен.

Крепления для трубы

Следующие необходимые материалы для водяного теплого пола – это крепления для трубы. Крепить можно несколькими способами:

  1. Армирующая стека. Самый бюджетный вариант крепления. Стелите ее поверх утеплителя. При необходимости крепите к утеплителю, а саму трубу крепите уже на сетку мак. Выбирать сетку следует с толщиной прутка 4 мм и шагом ячейки 10 см.
  2. Крепежные скобы. Стоят в среднем 3-5 рублей за штуку. Используется в среднем 14 скоб на метр квадратный. Для скоб нужен свой степлер (такер). Его можно взять отдельно в аренду или приобрести для себя.
  3. Крепежные ленты. Редко используемый вариант. Ленты стелются по площади пола на утеплитель, а далее на ленту крепится труба.

Труба для теплого пола

Материал для водяного теплого пола, без которого невозможны теплые полы. В монтаже используются два популярных вида труб:

  • Металлопластиковые. Основное преимущество – держат угол и имеют минимальное линейное расширение.
  • Трубы из сшитого полиэтилена. Бывают нескольких видов: Pex-A, Pex-B, Pex-C, PE-RT. Самые дешевые и менее долговечные – PE-RT трубы. Pex трубы отличаются методом сшивки и по своим свойствам плюс-минус одинаковые. По теплоотдаче сшитый полиэтилен на долю процента лучше отдает тепло.

Для установки теплого пола следует использовать трубу диаметром 16 мм. 20 мм будет излишком и в частном строительстве его нет смысла использовать.  Обязательно уточняйте наличие кислородного барьера в трубах.

Биндера, зонтики, шпильки и тд.

Про эту мелочь многие постоянно забывают. Хотя она тоже накладывает свои затраты. Биндерами обычно крепят трубу на сетку мак. Зонтиками крепят демпферную ленту к стене, полистирол к полу, сетку мак к полистиролу. Перед монтажом уточните, какие дополнительные материалы для водяного теплого пола потребуются в Вашем случае.

Органы регулирования

Запорно-регулирующее оборудование, монтируемое в циркуляционный контур, позволяет оперативно корректировать работу отопительной системы. Эта функция может быть реализована с помощью различных устройств:

  • терморегулирующий монтажный комплект – включает в свой состав многоходовой термостатический клапан и кран Маевского, используется для обогрева помещений малой площади (до 15 м²), допускается установка в контур без насоса, наиболее эффективная работа, предотвращающая завоздушивание системы, обеспечивается при монтаже комплекта на обратной линии;
  • насосно-смесительный узел – предназначен для систем с принудительной циркуляцией, состоит из балансировочного клапана, байпасной линии, отсечных клапанов, регулирующих работу насоса, крана-воздушника и термодатчика, подготовка теплоносителя заданной температуры осуществляется за счет добавления холодной воды из обратной линии, степень открытия клапана определяет интенсивность подмеса;

Насосно-смесительный узел

многоходовые термостатические клапаны – используются для ручного или механизированного (с помощью сервопривода) регулирования работы узлов в отопительных гидравлических системах.

Если нужно полностью автоматизировать работу системы, то выполняется установка управляющего контроллера. В зависимости от заложенного алгоритма он включает или отключает нагрев воды в определенное время или по достижении заданных температурных границ. Работа простейших моделей строится на взаимодействии пары: датчик температуры — термостат.

Оборудование для системы теплого пола

Для работы теплого пола нужно учесть необходимость дополнительного оборудования в составе котельной дома, заранее рассчитав его параметры и выделив для него нужную площадь.

Коллектора

Коллекторами являются устройства, с помощью которых подключаются контуры теплого пола и обеспечивается циркуляция теплоносителя в этих контурах.

Обычно количество выходов на коллекторе равно числу контуров – от двух до десяти. А число контуров зависит от площади дома, которую нужно обогреть.

В том, как рассчитать необходимую площадь каждого контура и максимальную длину трубы в нем, разберемся чуть позже.

Коллектора обычно изготавливают из латуни или нержавеющей стали, чтобы они не поддавались коррозии и их срок службы был максимально долгим.

На каждом выходе коллектора ставятся запорные краны, или вентили. Они входят в состав коллектора и могут выполнять функции как перекрытия, так и балансировки расхода теплоносителя в каждом контуре теплого пола.

Кроме этого, коллектора могут оснащаться расходомерами – это небольшой пластиковый цилиндр, в котором есть поплавок – указатель расхода. Расходомер используется для установки нужного расхода теплоносителя в каждом контуре теплого пола.

Контуры могут быть большими и маленькими. Соответственно, в большом контуре для прогрева водяного теплого пола в доме нужен больший объем теплоносителя, а в малом контуре – меньший. Равномерный нагрев пола достигается путем закрытия или открытия специального балансирующего вентиля. В маленькие контуры подают меньше теплоносителя, а вентили на больших контурах открывают на максимум. За счет этого сопротивление каждого контура становится сбалансированным. То есть сумма сопротивления каждого вентиля и сопротивление каждого контура должна быть одинаковая.

Балансирующий вентиль увязан со шкалой давления циркуляционного насоса. На шкале видно, какое давление создает насос в теплом полу.

Насосно-смесительные узлы

Перед тем как уложить теплый водяной пол, узлы, обеспечивающие его правильную работу, нужно спроектировать и рассчитать. Насосно-смесительные узлы нужны для того, чтобы, во-первых, отрегулировать температуру теплоносителя, во-вторых, чтобы направить этот теплоноситель в контуры теплого пола.

Для того чтобы пол согревал помещение, нужно чтобы в нем циркулировал теплоноситель (чистая вода или специальный незамерзающий раствор, антифриз). Чтобы обеспечить эту циркуляцию, на теплые полы всегда ставят отдельный циркуляционный насос, так как сопротивление в контурах пола высокое. Насос создает давление, и жидкость по трубе начинает двигаться, нагревая стяжку и т. д.

Чтобы обеспечить достаточную циркуляцию, насос должен быть соответствующей мощности, а контуры теплого пола не могут быть слишком длинными, иначе при чрезмерно большой длине трубы в одном контуре будет большое сопротивление движению теплоносителя, и циркуляция будет слабая, соответственно, не будет должного нагрева поверхности пола.

В радиаторы обычно идет температура 50-70 градусов. На эти температуры обычно и настроен котел. Именно насосно-смесительные узлы понижают температуру до величины, необходимой теплому полу, чтобы нагревать помещение.

Для устойчивой работы теплого пола достаточно температуры подаваемого теплоносителя в интервале от 25 до 30 (максимум 40) градусов по шкале Цельсия. Часто максимальный нагрев составляет все же 35–36 градусов. Ниже 25 градусов подавать не имеет смысла, та как в таком случае не будет разницы между температурами воздуха и теплоносителя.

Горячий теплоноситель, выше 40 градусов, нельзя запускать в теплый пол, так как высокая температура перегревает стяжку, разрушает цементные связи, негативно влияет на плиточный клей, вследствие чего начинается отслаивание половой плитки и разрушение всей конструкции.

С помощью трехходового (или двухходового) вентиля или специального клапана с термостатической головкой, происходит подмес холодного теплоносителя из обратной линии контура теплого пола в линию подачи, а лишний объем жидкости удаляется из контура. Таким образом, горячий и холодный теплоноситель в нужном для оптимальной температуры количестве поступает в теплый пол.

Работа такого смесителя, в принципе, ничем не отличается от работы привычного нам смесителя в ванной или на кухне: смешиваются горячая вода и холодная. Но в теплом полу подмешивается не холодная вода из водопровода, а остывшая из контуров ТП.

Прибор для регулирования температуры

Оборудование регулирующее температуру теплоносителя

Обязательным элементом любых теплых полов, является терморегулятор, позволяющий производить контроль и поддержание необходимого температурного режима в помещении. Принцип работы достаточно прост: после того как в помещении установится необходимая температура, на термостат поступает сигнал об отключении.

Это приспособление существенно снижает расход электроэнергии, и позволяет более точно настроить систему теплого пола.

Виды и назначения

В продаже есть несколько видов терморегуляторов, отличающихся между собой принципом работы:

  • Цифровые. Такие изделия имеют электронный дисплей, отображающий всю информацию. Температурный режим задается с помощью кнопок на его корпусе.
  • Электронно-механический. Бюджетный вариант, настройка прибора производится при помощи ролика, с помощью которого вручную можно понижать или повышать температуру теплоносителя.
  • Программируемые. Такие терморегуляторы позволяют более гибко настраивать температурный график, в зависимости от времени суток. Например, система может предварительно подогреть пол ко времени срабатывания будильника. То есть, когда хозяева должны проснуться.

Последний вариант, как нетрудно догадаться, самый дорогой как в плане приобретения, так и обслуживания.

Особенности монтажа и укладки

От качества подготовки поверхности чернового пола во многом будет зависеть эффективность и безопасность работы всей системы. Немаловажная роль в долговечности и надёжности элементов пола отведена качеству соединительных труб и шлангов. Качественные комплектующие всегда стоили не дёшево и в данном случае, например, цена на шланг для теплого пола довольно существенная, а максимальная длина трубы для теплого пола может измеряться сотнями метров, что довольно таки чувствительно для бюджета.

Разобрать основные этапы монтажа тёплого пола лучше всего по пунктам:

  1. очистка черновых полов от неровностей и выступов, особенно качественная, если планируется монтировать теплый пол под наливной пол в помещении;
  2. укладка гидроизоляционной плёнки толщиной от ста микрон;
  3. по периметру помещения укладывается демпферная полоса из вспененного полиэтилена;
  4. в зависимости от расчетного требуемого коэффициента теплоизоляции настилают пенополистирол необходимой толщины;
  5. поверх укладывается армирующая металлическая сетка с ячейкой 100*100 либо 150*150 мм. к которой впоследствии крепится шланг для теплого пола – точнее МП – труба, а при наличии свободных средств — нержавеющая гофрированная труба для теплого пола;
  6. далее всё это заливается бетонной смесью для образования стяжки.

Впоследствии на стяжку монтируется чистовой пол, которым в идеале является керамическая плитка или наливной пол, а как самый худший вариант в плане теплопередачи и эффективности обогрева – это деревянный пол. При современном развитии технологий и наличии определённых навыков и соответствующего инструмента, монтаж водяного пола вполне можно выполнить самостоятельно.

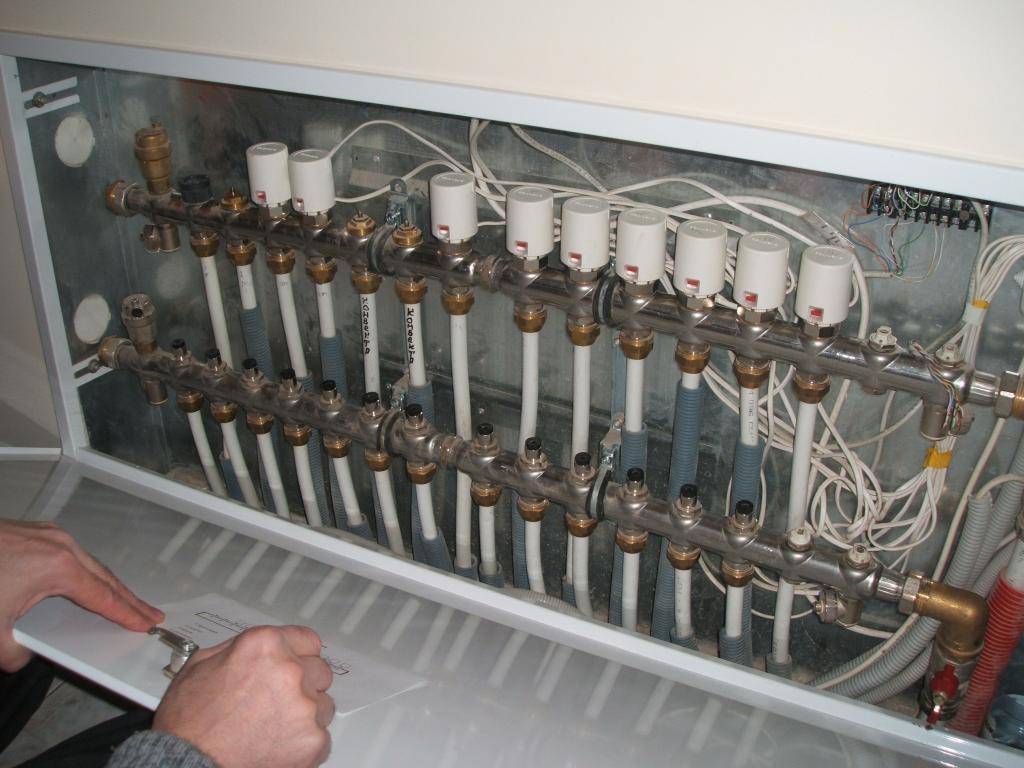

Коллектор в системе водяного теплого пола

Коллектором называют группу оборудования, расположенную в специальном шкафу, которая отвечает за функционирование системы теплого пола. За работу системы водяного теплого пола отвечает не только коллектор, а целая совокупность оборудования. Находится она действительно в специальном шкафу (встроенном или настенном), располагается как можно ближе к центру стены в доступном месте.

Что такое коллекторная группа системы водяного теплого пола? Коллекторная группа представляет собой систему труб-коллекторов, в которой выделяются:

  • прямой подающий коллектор;
  • подающий смесительный коллектор;
  • обратный коллектор;
  • обратный смесительный коллектор.

Теплоноситель высокой температуры подается на прямой подающий коллектор и распределяется через трехходовый клапан (или смеситель) в систему отопления «теплый пол».

Большая часть воды поступает в обратный смесительный коллектор, где происходит смешивание теплоносителя из подающего коллектора с водой, поступающей из трубопроводов отопительных контуров. Некоторая часть воды уходит обратно по трубопроводам в систему.

Из обратного смесительного коллектора теплоноситель с помощью насоса поступает на подающий смесительный коллектор и далее в систему теплый пол. Часть воды поступает в обратный коллектор системы отопления.

С помощью трехходового клапана происходит смешивание потоков разных контуров – прямого и обратного, чтобы температура теплоносителя удовлетворяла заданным параметрам. Движение теплоносителя происходит внутри контуров теплого пола. Как только температура воды в трубах пола понижается – открывается трехходовый клапан и поступает горячая пода из подающего коллектора.

К смесительным коллекторам (обратному и подающему) подведены выходы, количество которых зависит от укладываемых контуров системы (обычно от 2 до 12).

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации

Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Котлы для подключения теплого пола

Во время устройства системы водяного теплого пола в обычных городских квартирах есть возможность подключения их к центральной системе отопления. (В таком случае, данные действия необходимо обязательно согласовать с органами, курирующими эти вопросы).

Если этот вариант не возможен, для отопления теплоносителя в систему водяного пола теплого нужно включить котел. Он понадобиться и при установке описываемых полов в частном доме.

Рассматривая все варианты теплых полов, можно сказать, что наиболее удобным и экономичным вариантом будет теплый водяной пол, подключенный к котлу. Котел является главной частью рассматриваемой системы теплого пола.

Существуют различные их виды: газовые, твердотопливные, жидко топливные. Каждый вид котла имеет свои положительные характеристики.

Газовые котлы считаются самыми экономичными. Дизельные котлы хороши большой степенью автономности. При правильном тепловом расчете отопительный котел работает в среднем температурном режиме, эти способствуя снижению потребления топлива.

Добиться максимальной экономии можно, применяя конденсационную технику.

Фирм – производителей котлов сегодня существует множество. При этом они специализируются на одновременном выпуске различных видов котлов.

Лидирующие позиции на рынке котлов для теплых водяных полов занимает фирма Viessmann. Котлы этой фирмы отличаются качеством работы и долговечностью. Фирма выпускает газовые котлы, жидко- и твердотопливные котлы, производительность которых высокая. Также компанией выпускаются другие сопутствующие виды изделий. Все они отличаются своими характеристиками и уникальными свойствами.

Дизельный котел Viessmann – высокоэффективный тип отопительного оборудования. Работает данный котел на солярке.

Никаких неприятных запахов при работе этого топливного котла не выделяется.

Такое оборудование при работе в специальном режиме экономично. Специальный режим основан на плавном снижении температуры воды при повышенной температуре окружающего воздуха.

Продукция компании Buderus, предлагающей широкий ассортимент котельного оборудования, тоже заслуживает внимания. Особенно конденсационные котлы, использование которых в системе теплого пола, дает экономию топлива до 35%.

Газовые котлы – оборудование, осуществляющее нагрев теплоносителя для теплых полов. Котлы данного вида имеют множество положительных свойств.

Их характеризует высокая производительность, которая и влияет на стоимость водогрейного котла.

Данные котлы создаются с двойной степенью шумоизоляции внешнего корпуса, и вентилятором, уровень шума которого довольно низок. Все это позволяет установить данное газовое оборудование в квартире.

Автономным источником теплоснабжения в системе водяного пола является твердотопливное отопительное оборудование. Оно активно используется как альтернатива газовым и жидкотопливным котлам.

Процесс сжигания топлива происходит по следующей схеме: дрова укладываются на колосник, после поджигаются, дверь котла закрывается, включается дымосос.

Твердое топливо внутри котла подвергается воздействию высокой температуры (от 250 до 750 градусов), отсутствие кислорода способствует обугливанию твердого топлива, из него выходит древесный газ. Данный газ, возможно, использовать для разогрева разных носителей тепла.

Это тип отопительного оборудования применяется в различных сферах: в производственных и жилых помещениях, также на сельскохозяйственных объектах.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Как рассчитать необходимое количество труб?

После выбора оптимального вида трубопровода не стоит спешить с покупкой. Первым делом нужно рассчитать, сколько материала потребуется для того, чтобы обустроить качественный теплый пол.

В варианте укладки по типу «спираль» тепло распространяется равномерно по всей поверхности благодаря рациональному расположению витков. В схеме практически нет резких изломов, что снимает ограничение на использование труб с большим радиусом сгиба

Сделать точные подсчеты поможет начерченная на миллиметровой бумаге схема укладки. На нее переносят план комнаты в масштабе, где отображают имеющуюся бытовую технику и крупногабаритную мебель. Отопительный контур чертится на участке свободного пространства.

Различают две основных схемы прокладки:

  1. Спираль. Труба укладывается витками с двойным интервалом, которые постепенно идут к середине помещения, постоянно повторяя контур периметра. Достигнув центральной точки, они возвращаются к коллектору.
  2. Змейка. Трубопровод прокладывается вдоль всего периметра, а затем параллельно стене. Отрезки встречаются в исходной точке. В этой схеме зона, приближенная к врезке, может прогреваться сильнее удаленного участка.
  3. Сдвоенная спираль чаще всего применяется в помещениях сложной формы, когда требуется выделить участок по интенсивности обогрева.

Рекомендованная протяженность трубопровода в одном контуре – не больше 80 метров. В противном случае теплоноситель будет остывать, снижая эффективность отопления.

Если помещение слишком большое, желательно разделить его на отдельные сектора. Граничный промежуток между соседними линиями для равномерного нагрева не более 35 сантиметров — интервал должен уменьшаться в местах больших теплопотерь. Следует также учитывать 15-20-сантиметровый отступ от стен.

При неуверенности в своих возможностях разумнее обратиться с целью составления грамотного инженерного проекта, подбора и монтажа оборудования к профессионалам. Хоть это и предусматривает дополнительные затраты, но зато с лихвой окупается спустя короткое время

Когда чертеж готов, можно приступать к расчетам. Все предельно просто: для начала измеряется общая длина контуров, затем полученное значение умножается на масштаб. К итоговой цифре лучше прибавить несколько запасных метров.

Трубы и крепёжные элементы

Пожалуй, трубы – это основной по важности элемент всей системы, своего рода радиатор, только вмурованный в пол. Естественно, это делает невозможным контроль их состояния и крайне затрудняет ремонт, если в нём возникнет необходимость. Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок

Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок. Обнаружить протечку удастся лишь тепловизором

Обнаружить протечку удастся лишь тепловизором

Теплый пол — термограмма

На строительном рынке имеется несколько разновидностей труб для водяных полов, и каждые имеют свои плюсы и минусы. Запрещены к использованию только изделия из чёрных металлов, так как имеющийся у них шов является слабым местом. Кстати, по тем же соображениям запрещены любые стыки и соединения труб в толще стяжки – контур должен быть цельным.

Виды труб

Медные. Пожалуй, самый лучший вариант, который не имел бы равных среди аналогов, если бы не цена. Стоимость труб, крепежа и соединительных узлов довольно высока, а если к ней прибавить ещё и необходимость применения специального сложного оборудования, то получившийся в итоге ценник будет многим не по карману.

Однако взамен будет получена прочная и долговечная система из труб с самой большой теплоотдачей, выдерживающих температуру до 250°C и не лопающихся при промерзании. Медные трубы сгибаются под любым углом, правда, посредством особого оборудования, и выдерживают значительные нагрузки.

Медные трубы KME (Германия)

Трубы из сшитого полиэтилена, ил RE—X. В данный момент они являются наиболее популярными для устройства тёплых водяных полов. Сшивка, то есть особая обработка полиэтилена, способствует появлению дополнительных связей между молекулами полимера, благодаря чему готовые изделия становятся прочными и термостойкими (выдерживают температуру до 125°C).

Трубы из сшитого полиэтилена

Так как полиэтилен является кислородопроницаемым материалом, трубы дополнительно покрываются особым противодиффузным слоем. Вода по таким трубам течёт почти бесшумно, так как материал обладает высокой степенью звукопоглощения. Эластичность позволяет изгибать трубы с необходимым шагом, а все эти достоинства на фоне доступной цены позволяют изделиям занимать лидирующие позиции на рынке.

Трубы для теплого пола из сшитого полиэтилена

Видео — Трубы для теплого пола из сшитого полиэтилена

Металлопластиковые трубы. Они состоят из трёх основных слоёв (отдельные разновидности труб изготавливают пятислойными), соединённых особым клеящим составом. Снаружи и внутри находятся слои прочного полиэтилена, а центральным слоем является фольга. Она увеличивает теплопроводность, является кислородным барьером, повышает прочность труб и облегчает их изгибание.

Труба пятислойная металлопластиковая PERT-AL-PER

Полипропиленовые. Самый дешёвый вариант, но для тёплых полов практически не используется. Главная причина – недостаточная эластичность. Трубу нельзя изгибать больше, чем на 8 диаметров, поэтому невозможно уложить её с нужным шагом. К тому же, плотность и теплоотдача у полипропилена меньше, чем у полиэтилена.

Полипропиленовые трубы — не лучший вариант

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
