Заливка теплого водяного пола

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

  • увеличение расхода материала приводит к удорожанию конструкции;
  • чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
  • уменьшение пространства в отапливаемом помещении;
  • может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Водяной теплый пол в деревянном доме своими руками

Водяную систему обогрева пола можно разместить и в деревянных строениях. Существует три основных способа монтажа труб в домах такого типа:

Модульный нагреваемый пол

Самым простым с точки зрения монтажа является модульный пол. Он состоит из готовых деревянных элементах, внутри которых расположены пазы для трубопроводной системы.

Реечный нагреваемый пол

Система водяного отопления с реечным нагреваемым полом монтируется следующим образом:

1.На подготовленную и выровненную поверхность укладываются плиты ДВС шириной около 60 сантиметров. Между ними оставляется паз шириной в 5 сантиметров.

2. В образованные пазы размещается алюминиевый профиль согласно выбранной схеме раскладки.

3. Трубопроводная система монтируется в алюминиевые направляющие.

4. После подключения труб к коллектору и тестирования системы – реечный пол закрывается черновым полом и финишным покрытием.

Водяное отопление в деревянном полу на лагах

Водяное отопление в деревянном полу на лагах

  1. При необходимости проводим утепление деревянного перекрытия,
  2. Размещаем деревянные лаги, выравниваем их,
  3. Согласно выбранной схеме прокладываем алюминиевый профиль или специальную теплоотражающую конструкцию,
  4. Размещаем систему трубопроводов в алюминиевых направляющих.
  5. Утепляем пространство между профилями и лагами.
  6. Проводим подключение и тестирование системы, при хороших результатах – накрываем конструкцию черновым полом и финишным покрытием.

Для того, чтобы более подробно ознакомиться с порядком монтажа водяного теплого пола в доме своими руками предлагаем вам ознакомиться с учебными видеофайлами.

Выполняем поэтапно своими руками

Обустройство тёплого пола начинают с планирования: составления проекта и сметы. Самостоятельные расчёты количества материалов будут приблизительными, потому стоит покупать их с небольшим запасом. Начинают проект с составления схемы расположения нагревательных элементов. Для этого удобно воспользоваться миллиметровкой, на которую в масштабе нанесен контур помещения.

Между греющими элементами делают промежутки 10-20 см. Большее расстояние допустимо при условии качественной теплоизоляции дома. Если теплопотери большие, промежутки должны быть минимальными. Возможна раскладка нагревателей с переменным шагом: около холодных стен выдерживать 10 см, около тёплых — 20 см.

Выбор нагревателей

Производители теплового оборудования предлагают 2 группы нагревателей для пола: водяные и электрические. Их применяемость рассматривают индивидуально. Водяные контуры организуют с помощью металлопластиковых труб длиной до 100 м. Для обеспечения работы в них устанавливают насосы, трёхходовые смесители, программаторы. Если площадь помещения превышает 15 м², делают несколько контуров.

Электрические нагреватели более просты в монтаже, они позволяют дёшево и быстро смонтировать всю систему. Для монтажа доступны греющие кабели или маты. Они имеют небольшие размеры, благодаря чему владельцу квартиры можно обойтись без заливки чистовой стяжки. Это особенно актуально для деревянных полов, когда нагреватели укладывают непосредственно под напольное покрытие.

Теплоизоляция

Материал, удерживающий тепло — обязательный компонент такой системы отопления. Он служит для предотвращения теплопотерь через перекрытия. В качестве основной теплоизоляции используют вспененный полистирол плотностью 25-35 кг/м³. Материал с меньшими показателями не сможет выдержать вес стяжки. Толщиной плиты полистирола должны быть не меньше 5 см. Если их укладывают на грунт или внизу неотапливаемое помещение, желательно увеличить этот параметр до 10 см. Чтобы снизить теплопотери, поверх основной изоляции укладывают отражающий экран. Это может быть пенофол или простая пищевая фольга. Однако металлизированное покрытие необходимо защитить от агрессивного воздействия бетонного раствора, закрыв полиэтиленовой плёнкой.

Установка нагревательных элементов

Сверху на теплоизоляцию укладывают нагреватели. Раскладку труб, греющего кабеля или матов осуществляют в соответствии с составленной схемой. Нагревательные элементы фиксируют с помощью специальных пластиковых креплений. Кроме того, можно использовать профилированный полистирол. Материал имеет канавки или выступы, позволяющие аккуратно разложить и зафиксировать трубы или кабель.

Заливка тёплого пола

После монтажа и испытания нагревателей приступают к заливке чистовой стяжки. Если используют водяную систему, в ней поддерживают давление 0,3 МПа до полного высыхания бетона. Для приготовления раствора не используют песок — у него низкая теплопроводность, что снижает эффективность обогрева. Бетонную смесь готовят из нескольких компонентов:

  • цемента марки не ниже 400;
  • гранитного щебня (крупностью от 5 до 20 мм);
  • мелкого гранитного отсева (размером до 5 мм);
  • воды;
  • пластификатора.

Раствор равномерно распределяют по полу, формируя слой толщиной 5-10 см. Если размер комнаты больше 30 м² или она слишком вытянута, делают температурные швы с интервалами 10 м. Затвердевает бетон в течение 12 часов, а максимальную прочность наберёт только через месяц. В это время включать отопление нельзя, чтобы стяжка не полопалась. После выдержки активируют нагрев постепенно, повышая температуру на 5°C каждые 24 часа.

Напольное покрытие

На поверхность бетона можно смело укладывать финальное покрытие. Керамическую плитку кладут на специальный клей, предназначенный для тёплых полов

Отдельное внимание уделяют температурным швам: если плитка попадает на него, приклеивают только один край, второй фиксируют силиконом. Такое решение позволит нивелировать деформации, возникающие во время температурного расширения

Зная все нюансы заливки тёплого пола, можно с успехом выполнить ремонт самостоятельно. Владелец недвижимости заплатит только за расходные материалы, цена которых не слишком высока, и сможет сэкономить на услугах профессиональных монтажников.

Сухие смеси

Непосредственно для таких случаев производитель выпускает специализированные сухие растворы.

Они состоят из:

  1. Портландцемента, как основы сухой смеси.
  2. Песка различных фракций для лучшего сцепления.
  3. Комплекса специализированных добавок и присадок, улучшающих показатели теплопроводности.
  4. Добавок, компенсирующих тепловое расширение.
  5. Пеногасителя, сводящего к минимуму образование воздушных пузырьков.

Перед замешиванием раствора к нему добавляют воду. Ее количество зависит от технологических характеристик сухой смеси и указывается на упаковке. После этого, смесь перемешивается до однородной массы

При этом следует обратить внимание на инструкцию по добавлению жидкости. Если воды недолить или перелить, то часть специальных добавок могут потерять свои свойства.

Готовый раствор:

  • имеет консистенцию средней густоты без выделения жидкости;
  • не боится перепадов температуры;
  • схватывается на протяжении семи суток;
  • устойчив против растрескивания.

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

  1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.

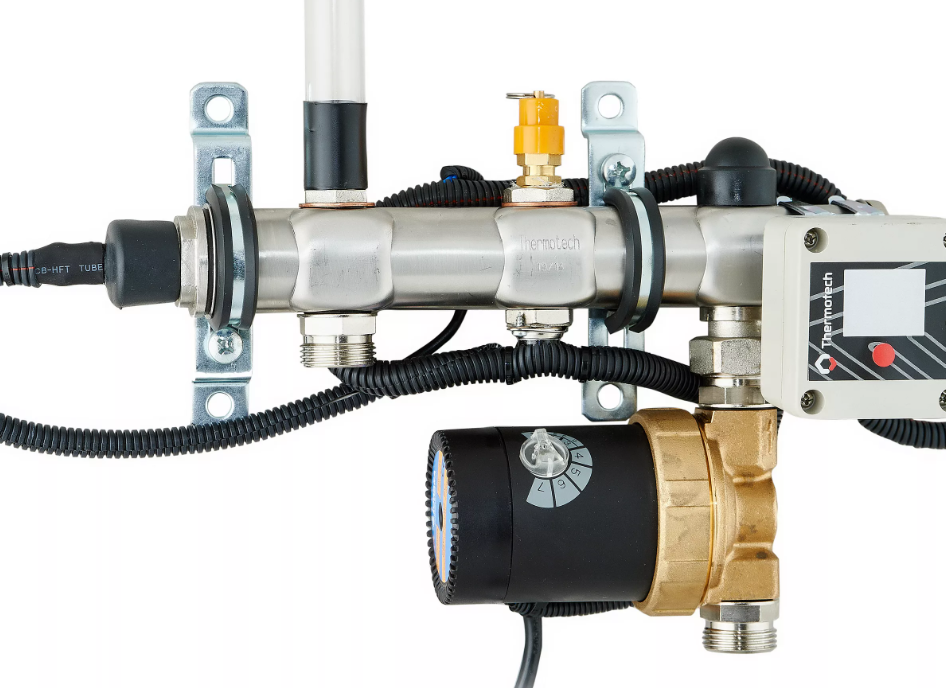

  2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
  3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
  4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
  5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
  6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
    На фото слева петли уложены правильно — затянуты в теплоизоляционные чехлы. Справа показан участок будущего перегрева — не изолированные трубы лежат вплотную
  7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

  • Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
  • Работы перед монтажом системы – обязательный процесс.
  • Не качественная установка демпферной ленты.
  • Черновая стяжка залита неровно.
  • Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Основные работы

Бетонная технология. Подходит для полов из бетонных плит перекрытия. Общая схема такая:

Шаг 1: На первом этапе демонтируется старое покрытие пола, удаляется стяжка, основание тщательно зачищается.

Если перепад высот или неровности зачищенного пола превышают 5 мм, не обойтись без выравнивания. Самовыравнивающуюся смесь следует готовить по инструкции, указанной на упаковке. Раствор выливается на очищенную от пыли и мусора поверхность, разравнивается шпателем и для удаления пузырьков воздуха прокатывается игольчатым валиком. На обувь необходимо надеть шипованные насадки. Более подробно о выравнивании пола самовыравнивающейся смесью .

Шаг 2: Выравненный черновой пол необходимо гидроизолировать – для этих целей можно использовать полотна толстой пленки из полиэтилена, уложенные с перехлестом в 15 – 20 см и скрепленные полосами скотча. Затем у основания стен по всему периметру сплошной полосой крепится демпферная лента, в качестве демпферной ленты можно использовать вспененный полистирол, толщиной 8 мм, компенсирующий тепловое расширение стяжки.

Шаг 3: Следующий этап – укладка теплоизолятора, он предотвратит возникновение теплопотерь. Традиционно используется рулонный фольгированный материал толщиной 50 – 150 мм (для первого этажа дома с неотапливаемым подвалом) или 30 – 50 мм (для верхних этажей отапливаемого дома).

На утеплитель можно положить армирующую сетку и крепить к ней трубы при помощи проволочных закруток или пластиковых хомутиков.

Это несколько устаревшая технология, которой на смену приходят новые решения, в частности:

  • монтаж на теплоизолятор фиксирующих траков для труб;
  • крепление труб непосредственно к фольгированному утеплителю при помощи особых скоб;
  • применение в качестве теплоизолятора специальных матов с выступами-фиксаторами для труб.

Шаг 4: Укладку труб следует выполнять строго по схеме, разработанной заранее. Если вы крепите трубы к арматурной сетке, следите, чтобы фиксация не была жесткой, иначе полимерная труба, расширившись при нагреве, может повредиться. Также избегайте чрезмерного изгибания трубы (на ее поверхности не должны образовываться белые полосы), укладывайте контур постепенно разматывая бухту, а не доставая из нее трубу виток за витком.

После подключения контура к коллектору крайне важно провести гидравлические испытания, которые выявят возможные погрешности в монтаже. Тема подключения водяного теплого пола слишком обширна и поэтому мы разберем ее в следующей статье

Система должна функционировать под давлением в 3 — 4 бар на протяжении суток или более.

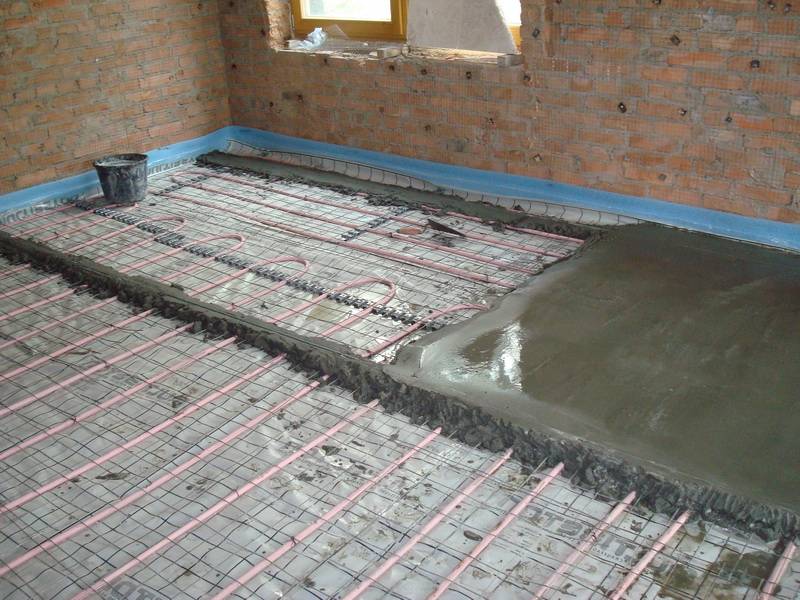

Шаг 5: Если гидравлические испытания прошли успешно, можно приступать к заливке стяжки. Под плиточный или каменный пол лучше сделать стяжку толщиной 30 – 50 мм, чтобы тепло распространялось равномерно. Покрытие из ламината или паркета (рассчитанного на эксплуатацию при напольном отоплении) можно уложить на более тонкую стяжку, дополнительно армированную сеткой.

Для укладки стяжки установите параллельные друг другу маяки из алюминиевого профиля. Они закрепляются на комки гипсовой смеси и выравниваются по уровню. Затем промежуток между дальними маяками, а также зазор между крайним маяком и стеной заполняется раствором для стяжки.

При помощи правила стяжку следует разровнять. После частичного схватывания стяжки на всей поверхности пола удалите маяки, получившиеся углубления заполните рабочим раствором и разровняйте поверхность.

К эксплуатации теплого пола можно приступить только после набора прочности бетонной смесью, на что обычно требуется до 28 дней.

Укладка арматурной сетки и трубопровода

Желательно применять арматурную сетку, размеры ячейки которой 15х15 сантиметров, а сечение прутка – около пяти миллиметров. При необходимости выполняют двойное армирование, когда следующий слой накладывается на трубопровод.

Установка трубопровода выполняется с расстоянием до 30 сантиметров, при этом нужно заранее выбрать схему для установки контуров. Это может быть двойная змейка, спираль и спираль со смещенным центром, а также простая змейка.

Трубопровод следует закрепить к армирующей сетке пластиковыми хомутами. Чтобы избежать возможных повреждений, используется гофрированная труба. Когда будет выполнена заливка теплого водяного пола, а также полностью просохнет раствор, переходите к последующим работам, то есть к укладке напольного покрытия. Для этого чаще всего используется линолеум, керамическая плитка, ламинат, так как именно эти материалы обладают достаточной теплопроводностью.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

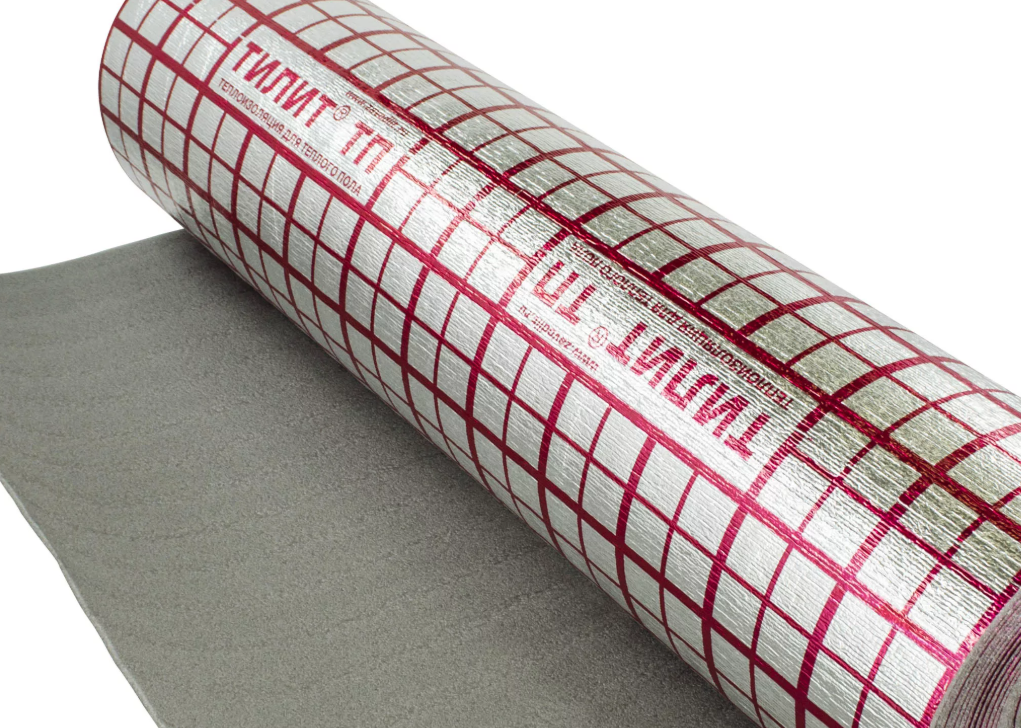

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

  1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
  2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.
