Схема коллектора теплого пола

Особенности эксплуатации

Правильно сделанный и подключенный коллектор довольно прост в эксплуатации. Регулировка температуры, подача и распределение теплоносителя в систему осуществляется автоматически. Но в профилактических целях требуется периодическое тестирование системы. Такая процедура состоит из таких действий:

  • проверка работоспособности всех элементов распределительного устройства,
  • контроль герметичности подсоединений для исключения протечек в процессе функционирования системы,
  • уточнение характеристик теплоносителя в каждой отдельной ветке – максимальная температура нагрева, время, расходуемое на обогрев, скорость.

Также необходимо осуществлять проверку соответствия температурного режима в системе с заданными параметрами. Для этого нужно устанавливать определенную температуру и снимать показания с установленных в коллекторном узле термометров.

Коллектор сделанный своими руками поможет избежать больших затрат на систему обогрева. Сборка его должна осуществляться строго по схеме. Если нет никакого опыта монтажа отопительных приборов, то лучше доверить подключение профессионалам. Качественный и беспрерывный контроль теплого пола может осуществляться только при грамотном подключении распределительного устройства и правильном подборе всех комплектующих деталей коллекторного узла.

Выбор модели

В большинстве случаев выбор модели коллектора зависит от размеров отапливаемого помещения и требований, предъявляемых к системе отопления. Где и каким образом будет сооружен теплый пол, уровень безопасности становятся решающими факторами при выборе оборудования. Смесительный узел является наиболее уязвимым элементом устройства

Ввиду того, что в этом части конструкции одновременно циркулируют и холодная и горячая вода, важно добиться сохранность этого блока от механических повреждений

Многие из нас задаются вопросом, как собрать коллектор для теплого пола, если устройство имеет такое сложное строение и конструкцию. Ответ прост. Сложность только видимая. При детальном изучении всех деталей и элементов конструкции, осознания целей и задачей каждого устройства, можно самостоятельно собрать и подключить коллектор к своей системе отопления. Выбранные материалы, качество сборки являются гарантией того, что ваш теплый пол будет нормально работать.

Для того, что бы действовать правильно, остановимся на деталях, которые следует учитывать при покупке коллектора. Самый лучший вариант – это модель, корпус которой изготовлен из латуни или из нержавеющей стали. В обоих вариантах выбор будет правильным, единственное условие, разная цена таких устройств.

По функциональности в продаже имеются, как простые, так и сложные типы смесительных узлов. В простых коллекторах имеется минимальный набор устройств, обеспечивающих работу теплого пола в узких параметрах. Для сложных конструкций характерным является оснащение дополнительными приборами и датчиками.

Ценовой вопрос в данном случае не должен быть препятствием для вас при выборе оборудования. Коллектор, снабженный автоматическим терморегулятором, станет для вас настоящим помощником, который будет выполнять за вас всю черновую работу. Благодаря автоматике система сама будет контролировать условия работы, по мере необходимости регулируя интенсивность потока, наконец, спускать воду из трубопровода.

В комплекте стандартной модели коллекторов имеются термометры, благодаря которым или вы, или автоматика могут минимизировать тепловые потери.

При наличии нескольких больших по площади помещений, отапливаемых теплыми полами, рекомендуется устанавливать не один, а два коллектора.

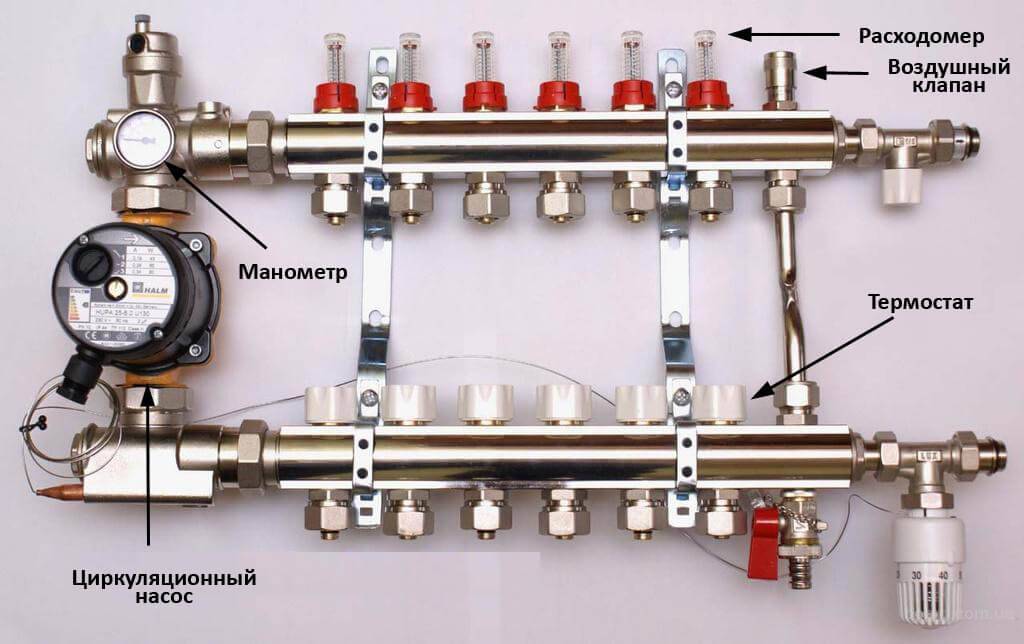

Элементы коллектора и для чего они нужны

Кроме непосредственно гребенок теплого пола коллекторный узел может включать в себя следующие элементы:

  • Узел подмеса с трехходовым краном;
  • Клапаны регулировки расхода;
  • Циркуляционный насос;
  • Если есть необходимость, то отдельные гребенки для радиаторного отопления;
  • Группа автоматизации или установки параметров.

Подогретый теплоноситель подается в смесительный узел, который входит в состав коллекторной группы. Он необходим для смешения горячего и холодного теплоносителя (из обратки) для поддержания необходимой температуры в контуре теплого пола. О нем мы говорили в одной из предыдущей статей, изучить о нем информацию можно здесь . Гребенка же производит распределение теплоносителя по отдельным контурам и управление подачей.

Как уже говорилось выше и рассматривалось ранее, постоянное перемещение теплоносителя обеспечивается за счет работы циркуляционного насоса.

Коллектор для теплого пола может быть приобретен как полностью готовый, так и по отдельности каждый из элементов.

Помимо прочего коллекторный узел должен включать в себя измерительные приборы давления и температуры для осуществления контроля и регулировки этих параметров. По рекомендациям температуру в контурах теплого пола необходимо поддерживать не выше 55⁰С, но из практики можно сказать, что современные металлопластиковые трубы для теплого пола способны выдержать температуру до 90⁰С.

После того, как коллекторный шкаф со всем оборудованием установлен, необходимо провести опрессовку всех контуров для поиска возможных дефектов. Мы рассматривали ранее этот процесс, поэтому не будем углубляться в его особенности и советуем посмотреть профильную статью.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

  • Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
  • Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

  • удаление колпачка с запорной арматуры;
  • закрепление вентиля шестигранником;
  • определение числа оборотов для конкретной петли;
  • прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Создание проекта отопления

  • количество контуров;
  • тип и характеристики источника тепла;
  • описание дополнительных источников энергии, которые предполагается установить позднее (котлы, работающие на другом топливе, солнечные батареи и др.);
  • описание работы основного и дополнительного оборудования (датчики, измерительные приборы, клапаны, расширительные баки и др.);
  • определение параметров каждого прибора на линиях нагнетания и обратной подачи теплоносителя;
  • ввод труб от котлов располагается на торцах горизонтальных гребенок, а контуров отопления – сверху и снизу.

Может быть интересно

Теплоизоляция

Как утеплить крышу изнутри и не наделать ошибок?

Теплоизоляция

Кровля и водосток: правила обогрева

Теплоизоляция

Утеплённая шведская плита: за и против

Теплоизоляция

Пеноизол: самостоятельное изготовление

Назначение коллектора в теплых полах

Коллектор для теплого пола используется в нагревательных системах с такими целями:

Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).

Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.

Коллектор в смесительном узле.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.


Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.


Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Принцип работы коллектора

Система водяного пола обычно содержит несколько контуров раздачи теплоносителя по трубам. Каждый из них имеет отдельный вход и выход, связанные с коллектором. Он состоит из двух гребенок: из одной – горячая вода подается в трубы системы, а в другой – ее обратные потоки, отдавшие часть тепла, соединяются вместе и возвращаются на подогрев.

Подготовка теплоносителя заключается в смешивании горячей и холодной воды для получения необходимой температуры. На теплый пол не нужен большой нагрев теплоносителя. Если в радиаторах температура составляет 70-95°С, то для теплого пола она не превышает 30-55°С. Ходить босиком по горячей керамической плитке невозможно, а остальные покрытия от высокой температуры коробятся.

В коллекторе применяется смесительный узел, представляющий собой насос с трубопроводами, обеспечивающий смешивание прямого потока с обратным и получение из них одного с определенной температурой. Лучшим способом является последовательное смешивание (рис.ниже), где достигается самая высокая производительность.


Последовательная схема подключения труб с теплоносителем

Красными стрелками обозначен поток горячего теплоносителя, синими – охлажденного. Температура смеси перед верхней гребенкой регулируется термостатическим клапаном.

Смеситель также применяется в системах, где теплый пол объединен с отоплением радиаторами. Соотношение порций горячего и охлажденного теплоносителя поддерживается клапанами при контроле температуры датчиками тепла, давления и погоды. Естественная циркуляция уже мало где применяется, и к коллекторам подключаются насосы, поддерживающие давление в системе.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима. Подробный технический процесс сборки коллекторной группы:

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

  • Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
  • Нельзя установить расходомеры;
  • Требуется защитный ящик большего размера из-за массивности конструкции;
  • Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Общие характеристики теплых полов

Существует несколько видов теплых полов, но самым популярным, бесспорно, является водяная система. Одна из важнейших характеристик данной категории систем – их нельзя подключать к централизованному отоплению. Поскольку централизованное отопление используется для обогрева многоквартирных домов, можно сделать простой вывод – теплый пол в таких домах не устанавливается.

В частных домах и загородных коттеджах никаких ограничений нет, поэтому в них можно смело устанавливать теплые полы. Они хорошо подходят для любых условий, а если на нижнем этаже здания имеется котел с жидким теплоносителем, то такой вариант будет просто отличным. При условии грамотного монтажа теплый пол обеспечит качественный и эффективный прогрев здания.

Важным достоинством теплых полов является более высокая эффективность по сравнению с традиционными отопительными системами. Обустройство теплого пола не отличается большой сложностью и включает в себя несколько этапов, в том числе установку коллектора. Все работы без особых проблем выполняются своими руками.

Чтобы легко проходить через каждый этап работы, нужно заранее подготовиться. Первым делом нужно спроектировать будущую систему, а также запастись материалами и инструментами. Далее выполняется подготовка основания под напольное покрытие в тех помещениях, где будет монтироваться теплый пол, и уже на готовом основании можно обустраивать саму систему. Последовательность работ нужно рассмотреть во всех подробностях.

Конструкция устройства

Если коллектор оценивать просто визуально, то на первый взгляд – это целая группа трубопроводов, собранных в определенном порядке. По своему внешнему виду устройство напоминает гребенку, за что и получило свое второе неофициальное название. Задача, которую выполняет это узел, заключается в смешении различных потоков воды. В результате на выходе получается единый поток теплоносителя нужной температуры и интенсивности. Для теплых полов данное условие является обязательным, иначе теряется смысл работы отопительной системы подобного типа.

В зависимости от конструкции коллектора на практике используются три типа смешивания жидкой среды:

  • последовательное смешивание;
  • параллельное;
  • комбинированный тип смешивания.

*На рисунке-схеме показаны два варианта работы смесительного узла.

Последовательный тип смешивания предполагает подачу насосом смешенной воды от источника нагрева в петлю водяного пола в одном направлении. Параллельный тип смешивания, обе линии теплоносителя, основной и обратка разделены. В данном случае теряется значительная часть тепловой энергии. Для параллельных типов характерной является неравномерная подача теплоносителя.

Комбинированный тип использование и последовательного и параллельного типа смешивания. Такие схемы коллекторов встречаются реже ввиду особенностей и сложностей конструкции.

Принцип работы устройства объясняет и комплектность коллекторной группы. В нее входят:

  • трехходовые клапаны (регулирующий, смешивающий и смесительный), который устанавливается на каждом входном и выходном отверстии коллектора;
  • трубопровод с тройниками;
  • циркуляционный насос;
  • группа регулировки и автоматизации.

Установка коллектора для вашего теплого пола делают всю систему отопления полноценной и функциональной. Насос гонит воду в отопительный контур до тех пор, пока температура нагрева теплоносителя не достигнет заданных параметров. Работа автоматики начинается с того момента, когда необходимо перекрыть поток горячей воды для попадания в греющую трубу. Все стандартные модели коллекторов оснащаются воздухоотводчиками и системой слива, клапан, через который из системы сливается вода.

Распределительные коллекторы для систем напольного отопления

Полезные статьи:

Проблемы выбора материалов трубопроводов современных инженерных систем

Как известно у России «собственный путь» и осуществляя свой выбор мы порой руководствуемся методом проб и ошибок, постоянно наступая на «одни и те же грабли». Несмотря на прочно укоренившийся менталитет наших сограждан, задавшись целью изменить ситуацию и разработав план действий мы решили начать с выбора трубопроводов. Почему?

Читать далее…

Экономичные системы отопления

«Умом Россию не понять…» и в таком духе можно продолжать практически бесконечно.

Действительно, ситуация, сложившаяся в настоящий момент на рынке малой теплоэнергетики в нашей стране, не укладывается в рамки других объяснений.

Читать далее…

Энергосберегающий аспект в напольном отоплении

Каждый, имеющий в собственности дом или коттедж, в котором проживается большая часть времени. Владельцы гостиниц, офисных центров и вразвлекательных комплексов, вне зависимости от материального достатка, рано или поздно задаются вопросом экономии материальных средств на содержание такого рода активов.

Читать далее..

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления. Он имеет балансировочные и микрометрические клапана встроенные в обратный и напорный коллектора соответственно. Микрометрические клапана предназначены для установки сервомоторов, балансировочные — для балансировки падения давления в каждом контуре.Подающий и обратный коллектор оснащены:воздухоотводчиками, клапанами заполнения/слива, а также термометрами.Консоли крепления имеют специальные насадки для крепления DIN рейки (которая входит в комплект поставки).Дополнительно: Коллектор может быть оснащен балансировочными клапанами с расходомерами, а так же может быть напрямую подключен к смесительному узлу TMix-M, TMix-L2, TMix-L3 и теплообменному узлу TMix-E. Количество контуров от 2-х до 12-ти.Подключение контуров — 3/4″ Евроконус. Расстояние между отводами — 50 мм. Подключение коллектора — кран шаровый 1″ ВР со сгоном.

Распределительный коллектор с интегрированным смесительным узлом

Распределительный коллектор с интегрированным смесительным узлом предназначен для подключения низкотемпературной системы отопления к высокотемпературному источнику тепла.Распределительный коллектор имеет:

  • Балансировочные и микротермические клапана, встроенные в подающий и обратный коллектор;
  • Микротермические клапана (для установки сервомоторов);
  • Балансировочные клапана (для балансировки давления в каждом контуре);
  • Подающий и обратный коллектор оснащены воздухоотводчиками, клапанами заполнения/ слива, термометрами;
  • Подключение контуров — 3/4″ Евроконус. Расстояние между отводами — 50 мм. Подключение коллектора — кран шаровый 1″ ВР со сгоном.

В коллектор встроен смесительный узел в который входят: циркуляционный насос, предохранительный байпас, балансировочный клапан для настройки системы. На входе — двухходовой и балансировочный клапаны на подающей и обратной линиях соответственно.

Магистральный распределительный коллектор 1″

Магистральный коллектор 1″ используется преимущественно в частных домах, для поэтажной разводки, для подключения от двух до четырех распределительных коллекторов к одному источнику тепла, каждый из которых, при нормальных условиях способен отапливать площадь до 100 м.кв.Все отводы у магистрального коллектора снабжены балансировочным клапаном с индикатором потока. Фитинги выбираются в соответствии с диаметром магистрального трубопровода.Ширина — 200-300 мм (2-4 контура)Глубина 110 мм;Высота — 400 мм (с фитингами);Расстояние между контурами — 50 мм.

Магистральный распределительный коллектор 2″

Магистральный распределительный коллектор 2″ имеет от 2 до 10 выходов и диаметры подающего и обратного коллектора 2″ и 3/4″ соответственно.В комплект входят:- Консоль крепления коллектора 2″ * 10мм (2шт).;- Консоль крепления коллектора 2″ * 45мм (2шт).;- заглушка 2″ ВР (2 шт.);- заглушка 2″ НР (4 шт.);- Ручной воздухоотводчик 1/2″ (2 шт.);Информация предоставлена производителем Thermotech.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора. В отапливаемых помещениях монтируются сами терморегуляторы

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

за занавесками

под прямыми лучами солнца

в местах с высокой влажностью

вблизи посторонних источников света или тепла

на сквозняке

на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

управлять несколькими сервоприводами

отображать текущую температуру

устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник – Forumhouse

Расположение коллекторной группы

Для организации теплого пола можно поставить общий коллектор либо же сделать установку перед каждым отопительным контуром индивидуального элемента. В последнем варианте каждый коллектор обязан быть оборудован расходомером, регуляторами температуры и несколькими устройствами:

  1. Переливным клапаном, который регулирует постоянный напор в трубопроводе, для чего выводит лишнюю горячую воду в байпас.
  2. Запорным краном балансировки батареи, объединяющим коллектор с системой отопления. Включает и во время необходимости отключает подачу жидкости в контур.
  3. Смесительным клапаном, который определяет уровень разогрева теплового носителя.

Не забываем выбрать правильное положение коллекторный группы

Системы монтажа бывают различными. Например, для однотрубной схемы установка байпаса требуется в обязательном порядке. При этом он обязан быть все время открытым, так чрезмерное количество горячей воды будет выводиться непосредственно в батареи.
