Как сделать полы с подогревом под ламинат – пошаговое руководство

Когда возможна укладка под ламинат?

Прежде чем пытаться соединить обогрев и покрытие ламинатом нужно изучить все нюансы.

Ламинат включает 2 части – полимерная лицевая сторона и панель МДФ, то есть основа. Именно состав МДФ представляет опасность. В нем содержится формальдегид. Но из-за небольшой концентрации покрытие опасений не вызывает. Но при нагревании небольшое количество вещества все-таки может выделять в окружающее пространство. Мастера и эксперты утверждают, что это совершенно не угрожает здоровью.

Но, чем выше температура нагрева, тем больше объем формальдегида. Его действие в такой ситуации может спровоцировать боли головы, тошноту, воспалительные процессы органов дыхания.

Те производители, которые дорожат своим авторитетом, внимательно отслеживают уровень опасного компонента, давая гарантии безопасности. Так, не получится приобрести дешевый и одновременно безопасный материал.

Монтаж

Для примера будет выбрана технология монтажа электрического теплого пола на основе ИК пленки. Оптимальное сочетание качества, цены и надежности делает эти нагревательные приборы самыми популярными для обустройства системы дополнительного отопления.

При монтаже необходимо руководствоваться следующей схемой укладки.

  1. Определяем месторасположение нагревательных элементов. Они не должны находиться в зоне установки мебели или других напольных предметов интерьера.
  2. Подводится отдельная линия электропитания. Она должна располагаться на той стене, где впоследствии будет установлен терморегулятор.
  3. Подготовка поверхности черного пола. Особенностью технологии укладки электрического теплого пола с пленкой заключается в соблюдении идеального уровня монтажной площадки. Даже при малейшем перепаде на плоскости пленка может повредиться. Это приведет к отключению части нагрева или всего теплого пола.
  4. Установка теплоизоляционного материала. Лучше всего применять листовые типы со слоем фольги на одной из поверхностей. Оптимальный выбор – пенофол. Вспененный полиэтилен будет служить надежным теплоизолятором, а водонепроницаемая структура материала предотвратит попадание влаги на нагревательные слои. Слои соединяются стык в стык, крепление между собой осуществляется с помощью строительного металлизированного скотча.
  5. Далее согласно инструкции от производителя укладываются маты теплого пола. Соединения на контактных частях должны делаться только с помощью специальных термоусадочных муфт. После подключения место контакта обрабатывается феном.
  6. Подключив все части системы необходимо проверить ее работу. Начиная с минимального температурного режима, проверяется значение нагрева на поверхности. Увеличивая мощность, постепенно доходят до максимальной отметки.
  7. Профессиональное устройство теплого пола под ламинат обязательно предусматривает наличие влагозащитного покрытия. Для этого можно использовать стандартную пленку ПВХ. Места соединения полос также изолируются с помощью скотча.
  8. Окончательный этап – укладка ламината. После этого система тестируется еще раз, проверяется фактическая температура нагрева поверхности пола.

Если все вышеперечисленные работы были выполнены с соблюдением норм технологических схем, то в итоге получится эффективная и функциональная система обеспечения комфортной температуры в помещении.

Монтаж стержневого карбонового пола

При монтаже стержневого карбонового элемента отопления напольного покрытия, необходимо учитывать ряд нюансов:

  • Также, как и в предыдущем случае, на стене устраивается регулятор мощности пола с заземляющим кабелем.
  • Рекомендуется прокладывать кабель от терморегулятора в специально проделанной штрабе с защитной гибкой гофрой.
  • Вторым этапом подготавливается основание – поверх стяжки устраивается тепло- и гидроизоляционный материал.
  • Стержневые карбоновые нагреватели поставляются в виде готовой конструкции, где каждый электрический прибор связывается распределительными нитями и кабелями, в результат чего получается полноценный мат.
  • Оборудование аккуратно выстилается и разглаживается по всей обогреваемой плоскости пола.
  • В отличие от инфракрасных матов, поверх карбонового стержневого тёплого пола необходимо устроить бетонную стяжку с толщиной от 30 мм и более.
  • Выжидается время для схватывания и набора прочности вяжущих материалов.
  • По завершении твердения и полного испарения влаги из стяжки, монтируется подложка и настилается ламинат.

От качества монтажа зависит долговечность и надёжность обогревательных элементов, что требует строгого соблюдения горизонтальной плоскости каждой детали при её устройстве.

Советы по выбору ламината

Многие слышали о такой характеристике — теплопроводность. Это способность вещества пропускать или сохранять тепло, проходящее через него

Важно, чтобы этот коэффициент для ламината не превышал 0,15 кв.м х К/Вт. Вторым обязательным условием является соблюдение температурного режима обогрева, температура поверхности пола не должна превышать 26 градусов, в противном случае начинается испарение связывающего формальдегидного состава ламината, что не безопасно для человека. Предупредить эту ситуацию можно установкой термостата или программатора для автоматического управления нагревом пола

При покупке ламината надо обязательно ознакомиться с его эксплуатационными характеристиками

Предупредить эту ситуацию можно установкой термостата или программатора для автоматического управления нагревом пола. При покупке ламината надо обязательно ознакомиться с его эксплуатационными характеристиками.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый


Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:


Схема раскладки двужильного кабеля.

  • длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
  • минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;


Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;


Расстояние между проводами.

длина одного витка 50-60 см;


Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.


Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

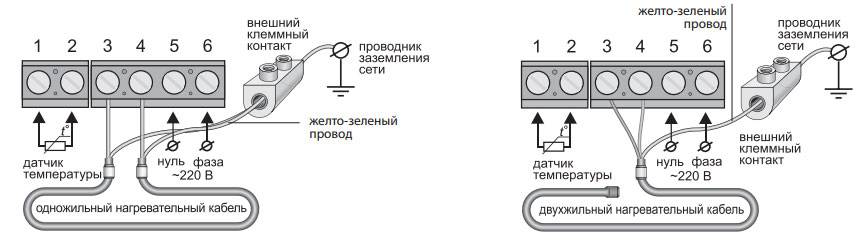

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Что такое электрический «теплый пол»

В среде профессиональных строителей под «теплым полом» понимается система обогрева, расположенная под напольным покрытием. Первоначально это был горячий воздух. На смену ему пришла подогретая вода. В настоящее время к воде подключилось электричество — проходя через специальные кабели с высоким сопротивлением электрическая энергия преобразуется в тепловую.

Преимуществ у таких обогревательных систем по сравнению с центральным отоплением много. Сдерживает широкое использование электрического «теплого пола» всего лишь один недостаток: высокая стоимость отопления. В результате, многие хозяева жилья пошли на компромисс: «теплые полы» стали дополнением к традиционному виду отопления: радиаторам.

Монтаж тёплого пола с последующей укладкой ламината: ключевые моменты

Порядок выполнения монтажных работ напрямую зависит от выбранной конструкции тёплого пола. Предлагаем познакомиться с ключевыми моментами, чтобы сформированное покрытие долго и качественно смогло выполнять свою функцию.

Порядок монтажа зависит от выбранной системы

Водяной: по мокрой или сухой технологии

Если решено отдать предпочтение водяному отопительному контуру, инструкция по выполнению монтажных работ выглядит следующим образом:

ИллюстрацияОписание действия
Подготавливаем основание. Укладываем теплоизоляционную подложку, а затем с шагом 20 мм доски. Последние крепим к основанию с помощью дюбелей достаточной длины

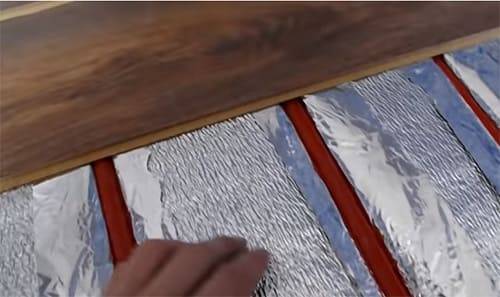

Сверху укладываем фольгированный утеплитель, заполняя им сформированные пазы.
Для улучшения теплоизоляционных характеристик формируемой конструкции заполняем паз фольгой.
Крепим фольгированный утеплить скобами.
В сформированные пазы закладываем трубы для водяного контура. Сверху монтируем ламинат.

Вместо подручных средств могут использоваться уже готовые материалы, значительно облегчающие порядок выполнения монтажных работ. Порядок монтажа представлен на следующем видео:

Watch this video on YouTube

Электрический: с использованием кабеля или матов

Если в качестве источника тепла будет использоваться электрический кабель, порядок монтажа будет несколько отличаться. Предлагаем познакомиться с последовательностью выполнения работ:

Watch this video on YouTube

Инфракрасный: с использованием плёнки, карбоновых стержней или матов

Монтаж отопительного контура с использованием инфракрасной плёнки выполняется следующим образом:

ИллюстрацияОписание действия
Укладываем слой фольгированного материала, предварительно отрезав утеплитель в размер. Полосы должны располагаться встык. Стыки проклеиваем скотчем.
Разматываем инфракрасную плёнку и отрезаем в размер. Длину выбираем таким образом, чтобы плёнка не прилегала близко к стене, а также в зонах, где будет располагаться мебель или тяжелые предметы.
Соединяем полосы в единую электрическую цепь. Контакты изолируем с помощью специального материала.
Подключаем отопительный контур к системе электроснабжения. Проводим испытания.
Застилаем полиэтиленовую плёнку и укладываем ламинат.

Более подробно процесс монтажа инфракрасной плёнки представлен в следующем видео:

Watch this video on YouTube

Аморфный металлический

Монтаж конструкции выполняется в следующей последовательности:

ИллюстрацияОписание действия
Основание очищается от грязи и скопившегося мусора.
Монтируется теплоизоляционный материал с учётом состояния и состава основания.
Раскладываем маты, оставляя между соседними полосами зазор в 5 см. Сетка из стекловолокна должна находиться сверху.
Для исключения смещения полос в процессе эксплуатации маты крепим с помощью клейкой ленты либо клеевого пистолета. Недопустимо попадание клея на отопительный контур.
Прокладываем холодные соединительные провода между матами. Подключаем отопительный контур к системе электроснабжения. Проверяем работоспособность системы.
Отключаем отопительный контур от системы электроснабжения. Заливаем стяжку толщиной 6 мм. После высыхания состава приступаем к укладке ламината.

Готовая система ламинат и тёплый пол – «два в одном» компании Alloc

Если не хочется монтировать сначала систему «тёплый пол», а затем декоративное покрытие, обратите внимание на инновационный ламинат со встроенным подогревом. Мощность досок может отличаться, что позволяет подобрать оптимальный вариант для конкретного помещения

Порядок монтажа представлен на следующем видео:

Watch this video on YouTube

Расчёт необходимого количества материалов для стяжки

И так, в предыдущем шаге мы определили, что среднее значение толщины стяжки в нашем условном примере составляет 30 мм.

Теперь для расчёта нам необходима площадь помещения. Допустим, что она составляет 20 м2.

Также нам следует определиться с маркой цементно-песчаного раствора, который мы будем использовать. Для этого можно опять же обратиться к разделу №8 СП 29.13330.20011 «Полы». На основе информации из этого раздела я составил следующую таблицу:

Таблица 1 – зависимость марки раствора от назначения стяжки

Мы условились, что рассматриваем классическую выравнивающую цементно-песчаную стяжку по бетонному основанию, поэтому нам подойдёт п.1, а соответственно марка – М150.

Теперь у нас есть все данные для начала расчётов необходимого количества компонентов раствора.

Расчёт можно выполнить несколькими способами: для готовой (покупной) смеси и для самостоятельного приготовления.

1) Расчёт готовой ЦПС

При использовании готовой ЦПС её расход указан на упаковке, обычно он составляет 17-20 кг/м2 при толщине слоя 10 мм.

Пример готовой ЦПС (расход смеси указан на упаковке)

Таким образом необходимое количество смеси можно вычислить по следующей формуле:

Мсмеси = R х S x (t/10)

R – расход смеси, кг/м2

S – площадь помещения, м2

t – толщина стяжки, мм (в нашем примере – 30 мм)

Принимаем расход по верхнему пределу, то есть 20 кг/ м2, тогда получаем:

Мсмеси =20 х 20 х (30/10) = 1200 кг (24 мешка фасовкой по 50 кг)

Плюсом использования готовой ЦПС является экономия времени на приготовление, а также точная пропорция компонентов.

К минусам можно отнести более высокую стоимость в сравнении с покупкой цемента и песка по раздельности, а также низкое качество ЦПС у недобросовестных производителей, которые экономят, увеличивая процентное содержание песка в смеси, а также применяя цемент низких марок.

Поэтому к выбору готовой ЦПС нужно отнестись серьёзно и помониторить отзывы покупателей.

2) Расчёт компонентов при самостоятельном приготовлении

Шаг 1. Для начала вычислим объём цементно-песчаной стяжки. Для этого умножим площадь помещения на среднюю толщину стяжки:

Vстяжки = S * t = 20 * 0,03 = 0,6 м3

Шаг 2. Определимся с пропорцией компонентов.

Стоит отметить, что при капитальном строительстве и ремонте подбором составов растворов и бетонов занимаются специализированные лаборатории.

Потому что, только проведя исследование компонентов, входящих в состав бетона или раствора, можно с точностью определить пропорцию для получения требуемых характеристик материала.

В домашних же условиях можно использовать универсальное соотношение цемента и песка, которое составляет 1:3 по объёму и вполне подходит для бытовых нужд.

Также можно проверить себя, если обратиться к СП 82-101-98 “Приготовление и применение растворов строительных”, а именно к таблице №4 (см. ниже). Здесь мы увидим, что для приготовления раствора М150 понадобится 350 кг цемента М400 на 1 кубический метр песка, что приблизительно соответствует соотношению 1:3 при условии, что плотность цемента 1200 кг/м3.

Фрагмент таблицы №4 СП 82-101-98 “Приготовление и применение растворов строительных”

Шаг 3. Определим количество цемента. Ещё в приведённой выше таблице указан расход вяжущего, то есть цемента непосредственно на 1 м3 раствора, а именно он составляет 400 кг.

Тогда для приготовления необходимых нам 0,6 м3 раствора потребуется примерно 400*0,6 = 240 кг цемента.

Шаг 4. Определим количество песка. Расход песка определяем по объёму, исходя из пропорции 1:3 (к тому же мы не знаем его удельный вес). Для этого наш расчётный объём раствора (0,6 м3) делим на количество частей в пропорции (т.е. на 4) и умножаем на количество частей песка (т.е. на 3):

Vпеска = 0,6:4*3 ≈ 0,5 м3 (или 750-850 кг в зависимости от крупности, влажности и насыпной плотности песка)

Так как мы используем пропорцию 1:3 по объёму компонентов, то и замешивать раствор удобно используя какую-либо универсальную мерную тару. Например, в бетономешалку мы высыпаем 3 ведра песка и одно ведро цемента или 6 вёдер песка и два цемента и т.д. Также удобно считать смешиваемые компоненты лопатами.

Недостатки

Как любая установленная система в доме имеет свои недостатки:

  1. Стоимость системы для покупателя обойдется в не маленькую сумму. Но она оправдается уже после первых применений, потому что выходить из комфортно обустроенной ванны просто не захочется.
  2. Не все напольные покрытия, которые хотелось бы использовать в ванной, можно применять в качестве пола. Наиболее практичная будет керамическая плитка и наливной пол. Деревянный пол рационально установить только в том случае если в ванной есть хорошая вентиляция иначе такой настил в скором времени придется менять.
  3. Электрический подогрев пола требует затрат электроэнергии. Поэтому перед установкой любого типа теплого пола нужно подсчитать все плюсы и минусы выбрать какой лучше, иначе пол просто не пригодится, потому что он будет очень дорогим в использовании.

Монтаж теплых полов электрический или водяной, какой лучше, приходится выбирать только владельцу дома или квартиры. Стоимость любой системы обойдется не дешево, но значительно меньше потребует затрат при монтаже пола своими руками. Если электрический можно включить даже в летнее время, то водяной обогрев пола будет работать только с запуском индивидуальной отопительной системы. Датчик системы показывает температуру не выше 40 градусов, но с помощью терморегулятора подогрев можно менять.

Инфракрасный подогрев полов из ламината

Самой последней разработкой в области обогрева полов является инфракрасная плёнка, которая укладывается на теплоотражающие материалы и покрывается полиэтиленом. После чего сразу можно монтировать ламинат. При этом такой тёплый пол обладает следующим рядом преимуществ:

  • большой эксплуатационный ресурс и высокая надёжность;
  • простота установки;
  • нет необходимости обустройства бетонной стяжки;
  • после установки обогревательной системе сразу укладывается финишное покрытие;
  • незначительная толщина плёнки не уменьшает высоту помещения;
  • высокая экономия электроэнергии.

Из недостатков инфракрасных полов под ламинат можно отметить следующие параметры:

  • относительная дороговизна;
  • невозможность использования в помещениях с высоким уровнем влажности;
  • наличие ровного основания чтобы не повредить плёнку в процессе монтажа.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

  • полиэтиленовой пленки толщиной от 0,2 мм;
  • специальных мембран;
  • битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Теплые полы пленочного типа

В пленочных системах электрического обогрева пола используется методика инфракрасного излучения, поэтому они также относятся к ИК теплым полам. Инфракрасная пленка состоит из полос карбонового материала, соединенных медной шиной. Далее этот каркас запаивается в полимерную пленку (полипропилен или другой материал)

Во время эксплуатации электрических пленок важно не допускать перегревания. По этой причине, как и в случае с греющими резистивными кабелями, их запрещается укладывать под мебель или низко нависающие предметы

Способ укладки во многом напоминает аналогичную процедуру с другими типами электрических подогревателей пола. На ровной черновой поверхности проводится постилка металлизированной теплоизоляции. Пленку раскатывает сверху теплоизоляционного материала. Для коммутации отдельных полос потребуются провода, идущие на терморегулятор. Осуществив подключение, систему нужно протестировать при рабочей температуре до +30 градусов. Признаком исправности является равномерный прогрев всех полос при холодных клеммах.

Сверху раскатанных нагревающих рулонов нужно разложить полиэтиленовую пленку или нетканую ветрозащиту. Это создаст защиту от повреждений. Если изначально планировалась укладка ламината, это можно реализовать уже сейчас

Во время работы важно соблюдать повышенную аккуратность, чтобы не травмировать и не сдвинуть электрическую пленку теплого пола. Теплоизоляция может быть заменена обычной подложкой

Если планируется укладка ковролина или линолеума, предварительно потребуется произвести монтаж жестких плит: фанеры, ОSB и пр. Во время укладки действовать нужно очень аккуратно, избегая малейших повреждений греющих элементов пленки. Такая подложка станет надежным основанием под напольное покрытие. Также иногда укладывают мобильный теплый пол под ковер, что не требует выполнения ремонтных работ. Использование пленочных полов в комбинации с керамической плиткой является плохой идеей, из-за угрозы быстрого разрушения полотна в слое плиточного клея.

На какие теплые полы может укладываться ламинат

Во время строительства зданий различного назначения используется несколько типов теплых полов. Каждый имеет свои технические особенности, которые оказывают непосредственное влияние на выбор ламината и технологию его укладки.

Вопрос, можно ли укладывать ламинат на систему отопления «теплый пол», волнует сегодня многих потребителей

Большинство потребителей часто путают понятия утепленные полы, теплые полы и полы с подогревом. Надо внести ясность в эти вопросы, всегда нужно использовать точные определения, это исключит в дальнейшем досадные ошибки.

  1. Утепленный пол – многослойная конструкция, один слой которой состоит из утеплителей. Это может быть минеральная вата, различные пенопласты или сыпучие материалы. За счет этого полы имеют минимальные потери тепловой энергии. Но температура поверхности никогда не превышает значения параметров в комнате. Соответственно, она всегда ниже температуры тела и на ощупь не может быть теплой.

  2. Теплый пол (пол с подогревом). Такой пол служит источником обогрева помещения – температура поверхности выше, чем температура в комнате. Поверхность покрытия на ощупь теплая.

Кабельный теплый пол

Температурный режим

Использование датчика температуры и программатора дает возможность самостоятельного ввода нужного режима.

Однако каждая из разновидностей нагревателей обладает своим пределом:

  • Греющие кабели выдерживают +100 градусов, при максимальной рабочей температуре +65 градусов.
  • Маты имеют диапазон максимальных температур в пределах +80-104 градусов. Рабочая температура зависит от материала изготовления: +60 градусов у кабельных матов и +55 градусов у стержневых.
  • Рабочая температура пленочных инфракрасных систем ― около +55 градусов.

Так как терморегулятор может изменять температуру в широких пределах, точное потребление электроэнергии указать невозможно. Однако в любом случае эти системы будут более экономичными. Наименьшим уровнем энергопотребления славятся стержневые нагреватели; на втором месте по экономичности идут пленочные.

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

  1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
  2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
  3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.

Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.

Подложка и ламели

При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Технология укладки теплого пола под ламинат

Вне зависимости от выбранного типа теплого пола, существует алгоритм действий, которые необходимы для правильной работы системы и ее эксплуатации “на века”.

Подготовка комплекта к монтажу:

  • Перед монтажом проверьте комплектность материалов и их качество, маркировки.
  • Обязательно составление схемы расположения труб или витков кабеля исходя из расчета теплого пола и с учетом планируемой расстановки мебели. Наметить общий план работы.
  • Лучше заранее подсчитать расход материала и взять кабели или трубы с учетом площади вашего помещения, так как “резать на месте” не рекомендовано.

Укладка утеплителя. Перед укладкой утеплителя выравнивают поверхность стяжкой. Стяжка должна просохнуть. Утеплитель, который чаще всего используют – фольгированный пенофол. Его укладывают прямо на стяжку фольгированной стороной вниз, “стык в стык”, закрепляя пластины монтажным скотчем по линии стыка.

Внимание! Перед укладкой пенофола стяжка теплого пола должна полностью высохнуть.

Для таких работ рекомендуется выбирать пенофол типа “ALP”. Пенофол покрыт алюминием, крайне неустойчивым к цементному раствору. С маркировкой “ALP” материал имеет специальное ламинированное покрытие, защищающее его от воздействия агрессивной цементной среды.

Укладка теплого пола:

  • Для водяной системы отопления пола на утеплитель укладывают армирующую сетку с ячейками не более 150 мм.
  • Перед началом всех работ для водяного теплого пола устанавливается коллекторный распределительный шкаф.
  • Далее – укладка теплого пола, то есть труб или кабеля, согласно составленной заранее схеме.
  • При установке электрического теплого пола, кабель можно укладывать на бетонную стяжку или старое покрытие, поверхность должна быть предварительно очищена и выровнена. Кабель крепится к монтажной ленте, лента в свою очередь – саморезами к бетонному основанию.
  • Закрепление кабеля или труб хомутами.

Монтаж терморегулятора. Терморегулятор – рычаг для включения и отключения системы отопления. Устанавливается обычно на уровне розеток, на максимальной рекомендуемой высоте 60 см от уровня пола.

Терморегулятор для электрического теплого пола подсоединяется к общему щитку электропроводки с одной стороны и через клеммы к кабелю обогревательной системы – с другой. Температура водяного теплого пола регулируется термодатчиком, который в свою очередь так же подключается к терморегулятору.

Проверка работоспособности системы

Перед финальными работами важно проверить систему:

  • В случае электрической системы все провода и контакты соединяют друг с другом, подключают терморегулятор и датчик температуры, включают систему. Проверяют ее на качество. Если кабель нагревается равномерно по всей поверхности пола, не происходит замыканий, можно приступать к заливке стяжки.
  • Для проверки водяного теплого пола необходимо сделать опрессовку его системы.

Опрессовка – испытание трубопровода на предмет протечек, качества закрученных фитингов, поддержания давления.

Процесс опрессовки совершается путем включения воды под давлением в 6 Бар. Трубы под давлением должны находиться в течение суток. Одинаковое давление в течение этого времени, отсутствие протечек, означает, что испытание прошло удачно и система находится в рабочем и исправном состоянии.

Заливка стяжки. После укладки труб или греющего кабеля, пол заливается стяжкой:

  • Толщина утеплителя, укладываемого на бетонное основание должна быть в пределах 0,5 – 1 см.
  • Арматурная сетка с минимальной толщиной 0,4 см, труба для водяной системы, в среднем 2-3 см.
  • Стяжка является “накопителем тепла” для системы “теплый пол”, поэтому, чем она толще, тем больше тепла она сможет накопить. Максимум 10 см толщиной.
  • Чистовое покрытие от 2 до 7 см.
  • Общая толщина пирога теплого пола от уровня черновой бетонной стяжки, до уровня чистого пола – 12 – 15 см.
  • При водяной системе отопления во время заливки стяжки трубы должны быть под давлением.

Укладка ламината. Как выбрать ламинат для теплого водяного пола прочтите в статье «Ламинат для теплого водяного пола: преимущества и особенности монтажа».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
