Как настроить теплый пол: разбираемся основательно

Обзор популярных моделей

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

  • TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
  • TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
  • TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

  • 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
  • 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
  • 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

  • UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
  • Привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

  • питание – 24 В;
  • работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
  • на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
  • монтаж происходит в прямом положении – вертикальном или горизонтальном;
  • максимальная температура в системе – +100°С;
  • кабель длиною 1,5 м;
  • температура хранения прибора – от 0 до +50°С;
  • корпус изготовлен из синтетических материалов. Его цвет – серый;
  • наличие гарантии – 2 года.

Балансировка петель теплого пола

Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.

Настройка теплого пола в ручном режиме

В случае, когда контур обогрева полов работает без дополнительного оборудования и автоматики, то настройка теплого пола проводится вручную. Владелец жилья самостоятельно задает и контролирует нагрев помещения до комфортного уровня.

Подготовка системы и ввод в эксплуатацию

Вручную настроить теплые полы можно благодаря термоголовке – обычному крану, установленному на подачу воды и на обратный ток. В таком случае система не будет перегружена дополнительными устройствами и автоматикой. Для владельца это выгодно экономией средств на монтаж контура, но создает сложности в работе крана.

Удобнее будет использовать расходометр (он же ротаметр), устанавливаемый на входных отверстиях контура возле коллектора. В таком случае регулировка сводится к контролю разницы показаний этих приборов – 0,3…0,5 литра. Ручная регулировка предполагается правильный первый запуск системы обогрева пола, в процессе которого выявляются все возможные сбои и неполадки.

Процесс запуска системы и ее нагрев

Вводить систему обогрева полов в эксплуатацию нужно не только после ее монтажа, но и каждый год перед наступлением холодов. Этот процесс состоит из нескольких этапов:

  • Спуск по трубам воздуха;
  • Заполнение контура водой;
  • Регулировка теплых полов и настройка режима их работы для максимальной производительности.

Обычно владельцы ставят на контур контроллеры, датчики и программаторы, работа которых упрощает взаимодействие с системой, но не исключает участия владельца. Первый запуск всегда выполняется только вручную!

Настройка теплого пола пошагово:

  1. Проверка вентилей на коллекторе-распределители. Все они должны находиться в положении «закрыто»;
  2. Проверить заполнение водой (теплоносителей) системы отопления;
  3. Включить на минимальные обороты насос для нагрева системы;
  4. Открыть вентили обратки и подачи воды («Открыто»);
  5. Проверить заполняемость контура теплоносителем и отведения воздуха по трубам через отводчик (находится в коллекторе);
  6. Убедиться, что контур заполняет водой, а воздух в трубах отводиться посредством отводчика на коллекторе;

Контур заполняется постепенно и медленно, чем меньше оборотов совершает насос, тем меньше вероятность возникновения воздушных пробок в трубах!

  1. Включить конденсационный котел отопления;
  2. Убедиться в подаче теплоносителя в контур;
  3. Проверить обратку;
  4. Выполнить тест работы контура;
  5. Закрыть задвижки подачи воды и обратки;
  6. Провести процедуру с каждым имеющимся контуром.

Заполнив все имеющиеся контуры, вентили на коллекторе ставят в открытое положение. Система не сразу нагревается на выставленную температуру, поскольку довольно инерционна к теплу. Эффект будет ощутим через 10 часов, максимум через сутки. Продолжительность отклика связано с многослойностью обустройства системы обогрева полов и длиной контура.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу их работы:

  • Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
  • Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
  • Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

  1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
  2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
  3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

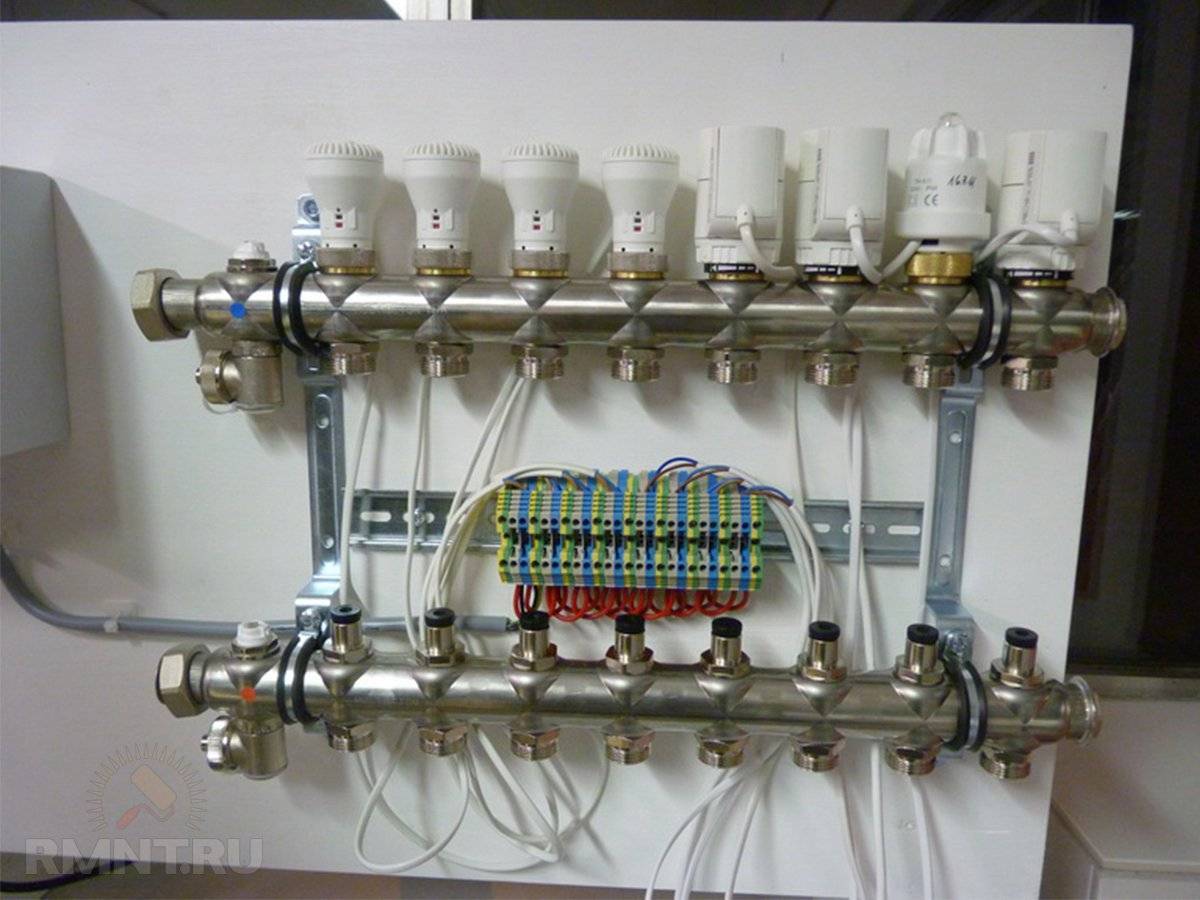

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Запуск водяного теплого пола

Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух. Для этого нужно:

  1. Если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы.
  2. Установить ручку или термоголовку смесительного клапана в положение минимальной температуры.
  3. Запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать.
  4. Если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.
  5. Проверить по расходомерам, что циркуляция идет через все контуры. Часто от коллектора теплого пола на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.
  6. Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.

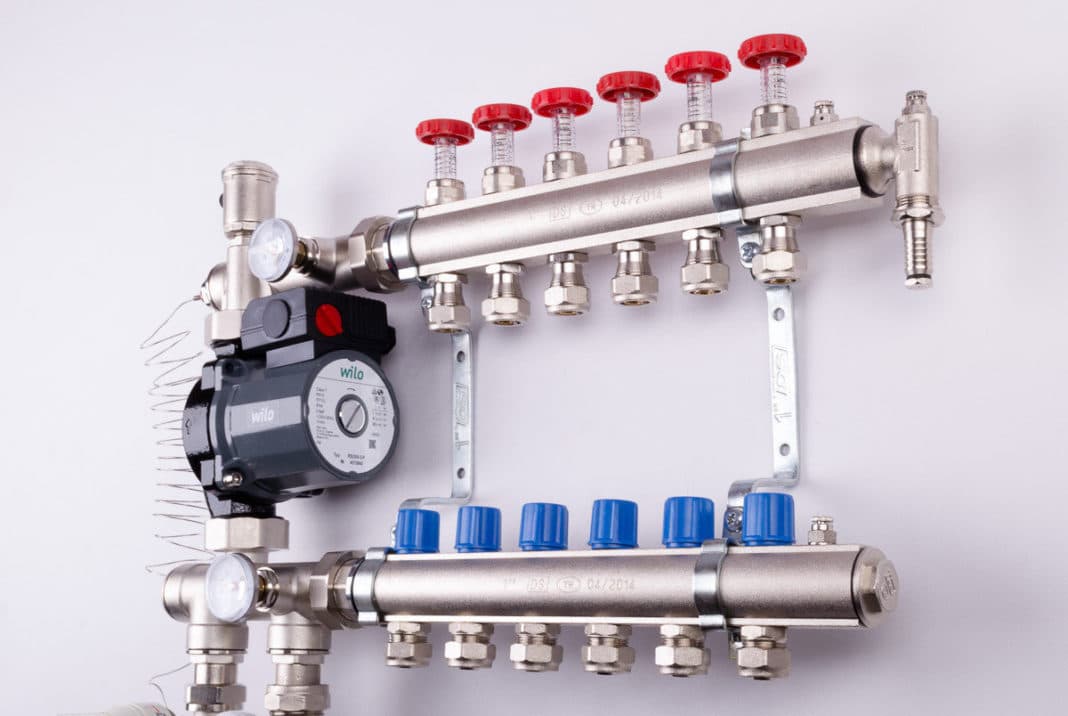

На рисунках 1 и 2 соответственно показаны коллекторы без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы:

1 – циркуляционный насос;
2 – подающий коллектор;
3 – обратный коллектор;
4 – смесительный клапан;
5 – расходомеры;
6 – воздухоотводчик;
7 – дренажный кран;
8, 9 – соответственно подающий и обратный трубопроводы от котла.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

  1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

  • содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
  • в ней находится кислород, он приводит к коррозии, но его не много;
  • она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
  • её необходимо заменять раз в год, но на это не требуется финансовых вложений.
  1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен — гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

  1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

  • регулирование в ручном режиме;
  • групповая настройка;
  • индивидуальная настройка;
  • комплексная регулировка.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

ПомещениеОптимальная t, CДопустимая t, C
Жилая комната20-2218-24
Кухня19-2118-26
Коридор18-2016-22
Ванная24-2618-26
Санузел19-2118-26

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Статья по теме: Идея декора: как использовать вещи, которые вы ненавидите, но убрать не можете

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

  1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

    Система регулируется поворотом вентилей до необходимого результата

  2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
  3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
  4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
  5. Таким образом, производится заполнение теплоносителем каждой петли.
  6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
  7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Правила заправки системы

Правильно настроить функционирование водяной конструкции нельзя, если объём жидкости в трубопроводе будет изменяться самостоятельно. Это может произойти, при наличии воздуха в системе – смотрите инструкцию как спустить воздух с теплого пола самостоятельно

Поэтому, важно как профессионально смонтировать конструкцию, так и правильно её заполнить

Для качественного заполнения системы, следует обе коллекторные ветки оснастить автоматическими воздухоотводчиками. Заправку петель пола следует проводить отдельно от других отопительных устройств. Генератор и радиаторы заполняются заранее. Перед заправкой коллекторные входные вентили перекрываются.

Чтобы правильно произвести запуск пола, нужно к крану подачи подсоединить шланг от источника водоснабжения или насоса, а к возвратке — шланг для выхода воздуха.

Начинать заполнение водяного пола надо с коллектора и его распределительных узлов. Для этого, расходомеры подающего вентиля открываются на полную, в этот момент краны на обратке следует отключать.

Петли заполняются поочерёдно, вода пускается пока из стравливающего шланга, она не пойдёт чистая, и без воздушных пузырьков. Запускать воду следует небольшим напором, это сделает процесс выхода воздуха из труб равномерней. После заправки всех петель, устройство можно включать.

Работа с расходомерами коллекторов

Под балансировкой тёплого пола подразумевается определение норм для каждой петли. Ведь от размера ветки пола, чтобы в процессе прохождения по ней теплоноситель остывал согласно расчётного значения, количество воды требуется разное. Объём жидкости, которую пропускает через себя петля, является тепловой нагрузкой на неё.

Не редко, рекомендуют определять расход теплоносителя, отталкиваясь от мощности насоса, то есть объём поступающей жидкости разделяется пропорционально на длину петель. Однако стоит отказаться от этого способа, так как точно рассчитать размер каждого змеевика этим методом не просто.

Помимо этого, вычисления данным способом приводит к несоответствию напора в петли с расчётным значением, что делает невозможным настроить конструкцию.

Сам же регулировочный процесс расходомерами несложный – статья с пошаговой инструкцией. Пропускная возможность устройства настраивается с учётом модели, либо поворотом корпуса, либо штока с помощью ключа. В приборе отражается количество воды в литрах, прошедшее за минуту, необходимо лишь установить желаемое значение.

В основном всегда, при регулировке пропускной способности одной петли, происходит изменение в других. Поэтому, процесс следует повторять последовательно с каждым расходомером. Значительные сбои свидетельствуют о том, что арматура имеет плохую пропускную способность, или циркулирующий насос имеет низкую производительность.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.

Основные неполадки и их решение

  • Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
  • Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Ручное и автоматическое выравнивание температуры

Огромные отличия имеются в системах, которые регулируют температуру методами ограничения и смешивания. Само собой, способ корректировки температуры тоже отличается. Огромное значение имеет то, выполняется ли корректировка на ходу, либо же она делается вручную

Обратите внимание, что ручное управление допускается использовать, если выбран метод смешивания. При этом расход жидкости в остальных контурах изменится незначительно

При ручной настройке клапана трехходового типа нужно в обратной ветке контролировать температуру. Для этой цели устанавливается в нее специально под термометр гильза. Допускается использовать термощуп.

Замер температуры допускается не сразу проводить, а ориентироваться на то, какой расход жидкости в системе, длина петель. Замер температуры рекомендуется проводить спустя время, равное тому, за которое дважды или трижды обновится теплоноситель в системе. За счет регулировки вы обеспечите постоянные перепад температур в подаче и обратке. И зависит разница напрямую от материала стяжки, толщины, формы и направления труб, расстояния между ними.

При автоматической регулировке настройка выполняется еще проще. В качестве основного управляющего элемента используется клапан унибокса или же головка термостатирующего типа RTL. Но, по сути, автоматическая регулировка контуров водяного теплого пола выполняется примерно по такому же принципу, как и в ручном варианте.

Просмотры:
83

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
