Настройка теплого водяного пола: выкладываем все нюансы

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
  2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Ручное регулирование системы

Многие выбирают ручное регулирование. При этом, если монтаж был осуществлен на паркет или ламинат, используются термоголовки. Регулирование подразумевает под собой степень открытия арматуры. Для этого использовать автоматику становится нерациональной тратой средств. Сами термоголовки расположены как на подающем, так и на обратном коллекторах.


Практичный совет

Очень важно, чтобы регулировка температуры происходила после того, как каждая из петель водяного пола наполнится. Если в них имеет воздух, регулировка недопустима

Сам алгоритм регулировки следующий:

Основную систему отопления заполняют при закрытых петлях.
Оба направления для одной из петель открывается для ее заполнения.
Важно следить, чтобы воздух выходил через имеющийся воздуховод. Наличие воздуха в системе приведет к тому, что полы будут плохо греть.
Запуск циркуляции на конкретной петле

Устанавливается на насосе температура 30–40 градусов. После прогрева проверяют воду, она должна быть теплой.
Теперь можно закрыть первую петлю.
С остальными петлями проводятся аналогичные действия.
Открываются все вентили, чтобы проверить петли.

Необходимо помнить, что ручная регулировка должна выполняться поэтапно, с тщательным контролем каждого этапа и правильностью его выполнения

Проверка температуры и труб происходит на ощупь, то есть важно прислушаться к собственным ощущениям. Стандартом считается 40–55 градусов воды в трубе, и 25–30 – на ее поверхности

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Через сколько можно включать теплый пол после заливки стяжки

Устройство теплого пола с отделочным покрытием из плитки дело трудоемкое, но стоящее приложенных усилий. Так что, начинать думать о том, когда можно включать теплый пол после укладки керамогранита, можно будет после окончания отвердевания стяжки.

Первоначально проводится подготовка плиты перекрытия. Имеющееся старое покрытие полностью убирается, черновая поверхность зачищается и выравнивается. Нужно стараться не допускать больших перепадов уровня по горизонтали, какая-то часть компенсируется стяжкой и клеевым слоем, но бетон будет дольше просыхать. Иногда приходится делать черновой бетонный слой, толщина его не должна быть менее 30 мм, иначе бетон потрескается.

На подготовленную плиту укладывается теплоизоляционный материал, для недопущения потерь тепла через нижнюю плоскость. Теплоизоляция и гидроизоляция, в большинстве случаев, выпускается в виде пленочных стройматериалов. Поэтому, заливаемая бетонная смесь получила название «плавающей стяжки», так как у бетона нет прямого контакта с уровнем плиты перекрытия и стенами.

Максимальная толщина такой конструкции – 40 мм. Бетон набирает прочность примерно 10 мм в одну неделю, так что можно посчитать, через сколько дней после заливки стяжки можно включать теплый пол, это будет примерно 28 дней.

На теплоизоляционный слой раскладываются, согласно составленной схеме, греющий кабель или трубы для воды. Выполняется проверка системы отопления для исправления огрехов. Подготавливается бетонный раствор в пропорциях, зависящих от марки цемента.

На «плавающую стяжку» рекомендуется брать цемент марки 300, недорогой и с хорошими связывающими качествами. Песок лучше всего взять речной, хорошо просеянный и без супеси или глины. К цементу и песку в соотношении 1:3, добавляются по желанию пластификаторы, улучшающие технические характеристики бетона. К подготовленной сухой смеси добавляют воду, примерно вполовину полученного объема порошка.

Приготовленный до консистенции густой сметаны, бетон раскладывается по полу и выравнивается правилом. Допускается отклонение горизонтали не более 0,2% от длины комнаты с максимальным отклонением в 20 мм или, более строгие требования – 2 мм на 2 м. Такие манипуляции требуют профессиональных инструментов и соответствующих навыков.

Первые десять дней, после укладки стяжки, за ней необходим тщательный присмотр. Если влажность в помещении, ниже 50%, то бетон накрывают полиэтиленом. Недопустимы сквозняки и резкие перепады температур, оптимально держать температуру около +25 °C. Принудительное отведение влаги возможно не ранее 21 дня. Специалисты, проводящие строительные работы, контролируют уровень влажности стяжки гигрометрами. Но, 28 дней это не окончательный срок, когда можно включить теплый пол после заливки стяжки. Впереди еще чистовая отделка помещения плиткой.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

  1. Автоматическое снижение температурного уровня жидкости;
  2. Простота конструкции и невысокая цена;
  3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

  • нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
  • если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
  • после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

  • Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
  • Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
  • Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
  • Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении. Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
  • Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы. Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д. Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
  • Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

  1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
  2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
  3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Обзор популярных моделей

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

  • TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
  • TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
  • TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

  • 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
  • 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
  • 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

  • UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
  • Привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

  • питание – 24 В;
  • работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
  • на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
  • монтаж происходит в прямом положении – вертикальном или горизонтальном;
  • максимальная температура в системе – +100°С;
  • кабель длиною 1,5 м;
  • температура хранения прибора – от 0 до +50°С;
  • корпус изготовлен из синтетических материалов. Его цвет – серый;
  • наличие гарантии – 2 года.

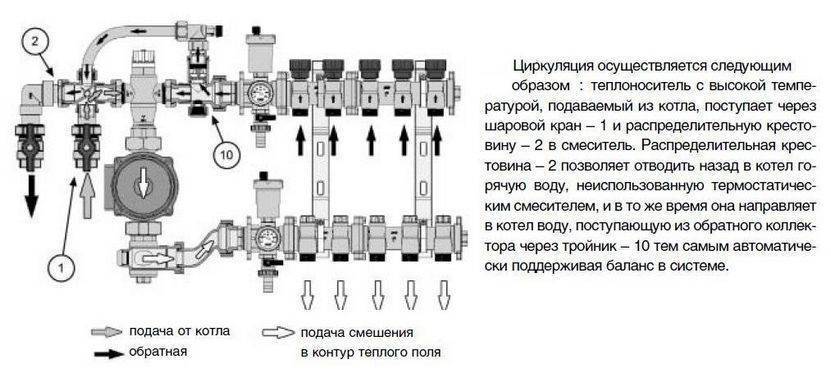

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: “Как выбрать и установить расходомер для теплого пола”).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства – термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.
