Как положить теплый пол с водяным контуром: кратко и понятно

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Особенности практического монтажа

Укладка труб для теплого водяного пола «мокрым» и «сухим» способом во многом похожи. Различия в основном касаются обустройства чернового и декоративного покрытий системы трубных коммуникаций. Итак, для укладки контуров можно использовать:

Бетонную стяжку.

Она является одной из самых распространенных и эффективных по КПД вариантов инсталляции контуров ТП. Её монолитная цементно-песчаная плита заливается общей толщиной 60-70 мм, но не менее 3 см над верхними поверхностями труб. Одними из главных её недостатков являются наибольший подъем уровня пола, а также работа по «мокрым» технологиям.

Пазы, вырезанные в пенополистироле.

Для устройства основы обычно применяется экструдированный пенополистирол, но может использоваться и обычный плотный пенопласт. В паз вкладываются специальные алюминиевые пластины, равномерно распределяющие тепло по площади, затем, трубы. Сверху можно укладывать любые дощатые напольные покрытия, типа ламината или паркетной доски, подходящие согласно рекомендациям производителя для теплых водяных полов.

Деревянную основу.

Технология монтажа аналогична предыдущему методу. Пазы выбираются в древесине (доске чернового пола) либо формируются из набиваемых плашек, полос фанеры, OSB.  После инсталляции контуров над ними сверху размещаются листы фанеры, фиксируемые саморезами к черновой конструкции. По фанере можно раскладывать выбранные щитовые, штучные или рулонные декоративные напольные покрытия. Ниже показан пример бюджетного варианта водяного теплого пола, где функции алюминиевых пластин выполняет фольга.

Подложку из профилированных мат

Они уже упоминались в подпункте «Теплоизоляция». Укладка водяного теплого пола по ним не занимает много времени. Далее уже можно использовать как «мокрую», так и «сухую» технологию накрытия труб.

Некоторые нюансы установки – как сделать правильно

Наряду со сложностями в получении разрешительной документации, при монтаже водяного теплого пола в квартире могут допускаться следующие ошибки:

Самостоятельное врезание в независимо подключенный стояк. Отопительный контур центрального отопления постоянно заполнен теплоносителем (его сливают только на время обслуживания). Любые работы подобного типа разрешается проводить только после получения разрешения и сливания воды из труб.
При прямом запитывании от центрального отопления теплый пол будет лишен возможности регулировки уровня нагревания

Во избежание подобной ситуации важно обзавестись узлом подмеса и водяным коллектором.
Отсутствие проекта. Согласно нормам СНиП, длина трубопровода имеет ограничение – 70 м, чего хватает на обогрев не более 10 м2 пола

Поэтому важно заранее составить проект, как правильно сделать теплый пол в квартире, где будут определены зоны отопления.
Система теплого полка организовывается из узлов от разных производителей. Распространенная ошибка, из-за которой зачастую случается протечки.

Какой должна быть основа

Перед тем, как правильно уложить теплый пол, следует выполнить черновую стяжку. Если под стяжкой находится грунт, следует убедиться, что он стабильный, не пучинистый. В противном случае, слой грунта снимают и засыпают песчаную подушку.

Под слой песка, который понадобится в любой случае, требуется укладка гидроизолирующего слоя из рифленого барьера или целлофановой пленки. Далее на песок засыпают слой щебня или керамзитового утеплителя. Отметим, что не стоит укладывать гидрозащиту непосредственно под утепление из керамзита или щебня, поскольку она не выдержит давления, продавится и испортится.

Песок засыпают слоем в 20 см и более, а вот керамзит не является обязательным элементом, некоторые предпочитают заменить его щебнем, если проживают в местности с мягким климатом.

Как залить стяжку своими руками, основные этапы возведения

Перед началом работ заливки бетона на грунт, с его поверхности удаляют всю растительность, снимают верхний слой почвы. В углублении обустраивают подушку для бетона. Она состоит из песка, щебня, гравия. Обычно толщина подушки составляет 300-600 миллиметров. Все это подлежит тщательному уплотнению. Для лучшей утрамбовки подушку поливают водой.

Керамзитовая подсыпка и щебень являются хорошим защитником от природных газообразований в грунте, удерживает тепло внутри помещения. Поверх нее для выравнивания насыпают песок. Затем все накрывается влагозащитным материалом с заходом на стены здания.

По периметру стен, перекрывая все слои конструкции, прокладывают полоски утеплителя, которые будут исполнять роль разделочной кромки. Под гидроизоляцию заливают тонкую бетонную прослойку, ее толщина обычно не должна превышать 0,8 сантиметра.

Для укрепления тонкой бетонной прослойки применяют стальную или стеклопластиковую сетку, для армирования еще можно использовать стальную фибру из отрезков проволоки. На готовый слой бетона наклеивают влагостойкий материал от проникновения воды, защиты дома от влаги. Для гидроизоляции можно использовать материал на базе модифицированного битума.

На гидроизоляционный слой для комфортного микроклимата в доме и предотвращения утечки тепла укладывается утепление. Если делать выбор между экструдированным пенополистиролом и пенопластом, предпочтение отдается первому материалу, так как последний разрушается под действием щелочей. Утепленный пол опять накрывают пленкой, не пропускающей влагу.

Следующим этапом идет армированный промежуточный слой с использованием стальной сетки, которую укладывают на гидроизоляционную защиту, заливая сверху бетонным раствором. Выравнивают цементно-песчаную стяжку под накрытие самовыравнивающимися смесями.

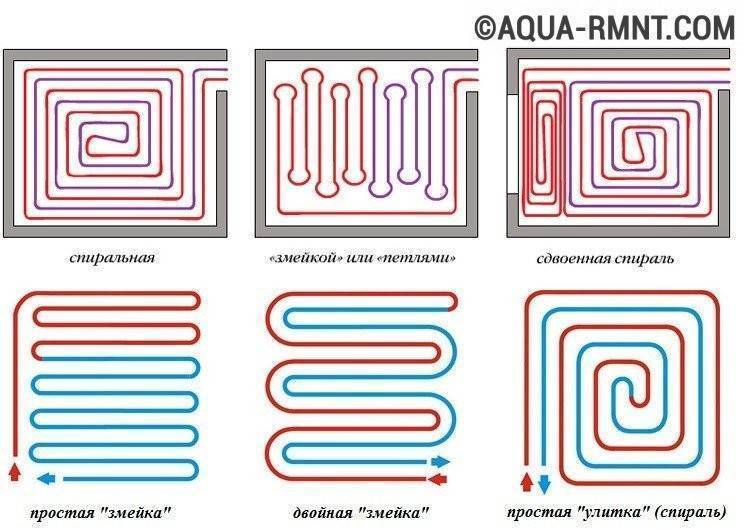

Способы укладки труб

Есть несколько схем, как правильно уложить трубы для теплого пола:

  • В форме простой или двойной змейки. Такой способ предпочтителен в тех случаях, когда нужно прогреть наиболее холодные места в помещении. Одиночная змейка не позволяет выполнить прогрев комнаты равномерно, а вот двойной контур обеспечивает полноценный и качественный обогрев помещения.
  • Укладка труб спиралью или улиткой применяется наиболее часто. Данный способ монтажа труб делает нагрев помещения более равномерным.

Начинать укладку труб для теплого пола нужно с отступом от стен на расстояние 10-15 см. Необходимо также знать, какое расстояние между трубами теплого пола можно считать оптимальным в том или ином случае.

Далее все элементы конструкции нужно соединить вместе.

Тип соединения будет зависеть от разновидности труб:

  • для медных, гофрированных или металлопластиковых изделий применяют специальные фитинги;
  • трубы из полипропилена и полиэтилена стыкуют методом сварки.

Закрепить трубы можно одним из следующих способов:

  • Зафиксировать трубы с помощью хомутов или стяжек на армирующей сетке – это наиболее простой и бюджетный вариант крепления контура теплого пола.
  • С помощью шин-фиксаторов, которые крепятся к полу на дюбель-болтах. Это достаточно долгий процесс, тем не менее, он существенно облегчает и ускоряет дальнейшую укладку труб.

На скобах якорного типа – они применяются для крепления нагревательных контуров на специальных матах. Для работы с дюбель-скобами требуется соответствующий степлер.

Наглядно просмотреть, как укладывать трубу для теплого пола, можно в приложенном видеоматериале.

Какой ламинат лучше выбрать для водяного теплого пола

В случае, если решено использовать для покрытия теплого водяного пола именно ламинат, его еще необходимо правильно выбрать. Так, нужный материал должен отвечать таким требованиям:

  1. Экологичность. Любое ламинатное покрытие вредно для человека, если нагревается выше +30°С. В этот момент происходит испарение формальдегидов, которые ядовиты для человека. Выбор должен основываться на соотношении в процентах этого вещества в составе материала.
  2. Маркировка. Идеальное решение — 32, 33 класс с толщиной 8-10 мм. Также понадобится подложка с хорошей теплопроводностью, чтобы полы прогрели ламинат.
  3. Наличие дополнительной защиты. Устойчивое к влаге покрытие обрабатывают особым лаком. Благодаря защитному слою уменьшается не только влияние воды, но и сокращается интенсивность испарений при перегреве.
  4. Разновидность замка. Производители используют замковые механизмы типа Click или Lock. В первом случае возможности монтажа более функциональны, так как гарантируют прочное соединение и допустимость укладки покрытия на неровных участках с перепадами до 3 мм на 1 м². Конструкция систем Lock немного другая, поэтому укладка возможна только на ровную поверхность. В этом случае пробковая подложка не подходит.
  5. Подложка. Покрытие ламинатом возможно при условии, что материал с хорошей теплопроводностью. Лучшее решение — перфорированная подложка. Но ее использование возможно только на идеально ровной поверхности.

Если материал отвечает этим требованиям, то стоит остановить свой выбор на нем.

Полезные советы

Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:

При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
Установите баллоны, имеющие сжатый воздух

Они дают возможность бесперебойно работать при самых низких температурах воздуха.
Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
Максимальное давление для теплого водяного пола – 10 бар.
При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

  1. Заполнение водой из системы ХВС;
  2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

При наборе испытательного давления производится осмотр всей системы на предмет образования утечек. Выявленные утечки устраняются. Через 15 минут давление стравливается до рабочего. Система напольного отопления готова к заливке стяжки.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

(Просмотров 1 342 , 1 сегодня)

Рекомендуем прочитать:

Схемы отопления частного дома

Способы подключения радиаторов отопления

Топливо для отопления частного дома

Энергосберегающие котлы отопления

Газовые инфракрасные излучатели

Какой котел лучше – настенный или напольный?

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

  • полная автономность;
  • повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

  1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
  2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Теплый пол как единственная система отопления загородного дома

Третий плюс теплого пола — высокая теплоаккумулирующая способность. Т.е. такая система становится «печкой», долго отдающей тепло даже при отключении циркуляции теплоносителя. Это связано с тем, что трубы теплого пола уложены в бетонную стяжку, хорошо теплоизолированную от нижележащих слоев конструкции покрытия

При прогреве большой бетонной массы она аккумулирует тепло, что особенно важно для каркасных домов с их низкой тепловой инерционностью

После вывода теплого пола на рабочий режим днём можно отключить теплый пол и, за счет инерционности, система продолжит отдавать тепло. Повысить эффективность такого режима эксплуатации можно, добавив в систему тепловой аккумулятор.

Интересен опыт пользователя портала Александра Федорцова (ник Скептик).

Даже отопление электричеством может быть дешевым, если построить правильный каркасник на фундаменте УШП и отапливать дом водяным теплым полом в связке с теплоаккумулятором, в котором вода нагревается ТЭНом по ночному тарифу.

Очень часто пользователи задают вопрос, а можно ли отопить дом только тёплым полом, и будет ли это экономично?

Ответ один — это расчётный показатель. Т.к. эффективность теплого пола, как единственной системы отопления, зависит от теплопотерь дома, региона проживания, площади комнат и т.д.

Для понимания основ, руководствуемся следующим правилом: эффективная система отопления должна компенсировать теплопотери, т.е. дать то количество тепла в дом, которое ушло.

Для этого обязательно выполняется расчет на теплопотери, после которого может выясниться, что одного только теплого пола недостаточно, и требуется комбинированная система отопления: теплый пол + радиаторы.

Теплоотдача теплого пола с 1 кв. м рассчитывается по следующей формуле:

q = 8.92 х (tп – tв ) 1,1 ,

q – тепловой поток поверхности пола, Вт/м 2 ;

tп – средняя температура поверхности пола — 29 °C;

tв– средняя температура воздуха — 20 °C.

Подставляем значения в формулу.

q = 8.92 *(29 – 20) 1,1 = 100 Вт/м 2 .

Т.е. 1 кв. м тёплого пола компенсирует теплопотери в 100 Вт. Не забываем, что на работу системы влияет площадь открытой поверхности пола помещения, где смонтировано поверхностное лучистое отопление.

Например, если, условно говоря, требуется отопить зал площадью в 50 кв. м, поверхность пола которого по минимуму заставлена мебелью, то мы сможем снять с теплого пола более высокую теплоотдачу.

Если нужно обогреть комнату площадью 25 кв. м, большая часть которой заставлена шкафами, стоит кровать и т.д., то это уменьшает эффективную площадь теплого пола и, соответственно, его теплоотдачу.

Кроме этого, дополнительная установка радиаторов компенсирует такой недостаток теплого пола, как долгий (относительно радиаторов) выход на рабочий режим эксплуатации. Соответственно: если в комнате нужно быстро поднять температуру, делается это при помощи радиаторов, чтобы не ждать, пока прогреется теплый пол.

Я строю двухэтажный дом из газобетона D500. Ширина блока 40 см. Делаю полы по грунту. Отопление планирую комбинированное — теплый пол и радиаторы. Для этого я самостоятельно выполнил расчёт теплопотерь в специализированной программе.

В итоге выяснилось, что теплопотери по всему дому составляют 14 кВт. Из них на первый этаж пришлось чуть больше 7 кВт. Расчёт теплоотдачи теплого пола показал, что пять контуров в сумме дадут 4.75 кВт тепла (примерно 70% от необходимой величины). Недостачу в 2.35 кВт (30%) покроют три радиатора.

Для наглядности прилагаем схемы:

1) Раскладка петель теплого пола

2) Радиаторное отопление

После расчётов, составления сметы и закупки всех необходимых компонентов пользователь приступил к самостоятельному монтажу теплого пола.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
