Теплый пол как сделать самому: изучаем вместе

Советы профессионалов

Расчёты и составление схем целесообразнее доверять специалистам, у которых есть опыт обустройства водяных тёплых полов на кухне от отопления. Отзывы о мастерах есть на интернет ресурсах. Специалисты должны правильно рассчитать длину водяного контура, мощностные характеристики, расстояние между трубами. Нужно учесть особенности помещения и параметры отопительного оборудования. Если всё это высчитывать самостоятельно, могут появиться неточности, которые в итоге сделают систему низкоэффективной и энергозатратной

Так же важно подобрать качественные элементы системы, ведь ремонт потом обойдётся очень дорого.

Перед тем, как устанавливать тёплые полы, нужно обязательно убедиться в том, что основание идеально ровное. Допустим перепад не более 0,5 см.

Толщина утеплителя зависит от чернового пола, климатической зоны, этажности. Когда нужно постелить теплоизолятор толще 50 мм, специалисты рекомендуют приобретать не одну плиту, а две тонких. Толстый теплоизолятор лучше применять для утепления стены, так как она не гнётся. У двух тонких плит имеется больший запас изгиба до момента появлений трещин, чем у одной толстой. Эта способность позволяет утеплителю компенсировать возможные неровности основания.

Монтаж системы тёплых полов нужно делать не спеша, не сокращая сроки застывания бетона.

Для склеивания и затирки подбирают специальные растворы, подходящие под систему тёплых полов.

Перед тем, как приклеивать демпферную ленту, нужно позаботиться о том, чтобы стена была ровная. Иначе могут получиться воздушные «карманы». Места, куда примыкает лента, выравнивают раствором с помощью шпателя или мастерка.

Какую систему теплого пола выбрать?

На даче электричество должно быть. Центрального газопровода, как правило, нет, да и вода может подаваться лишь в определенные дни недели. Следовательно, к жидкостному отоплению прибегают лишь тогда, когда на даче имеется твердотопливная печь.

Теплый пол — преимущества системы

Укладка кабеля

Таблица. Разновидности электрических теплых полов.

Наименование, фотоКраткое описание

Кабельные

Специальный проводник укладывается на пол и заливается, как правило, цементной стяжкой. Чтобы добиться оптимальной эффективности, можно укрыть всего ¾ площади пола. Под бытовую технику и мебель кабель не кладут. Что касается схемы укладки, то предпочтение отдается двойной «змейке» или «улитке», благодаря чему эффективность обогрева обеспечивается тем, что холодный кабель располагается между греющими витками.

Маты

Более простая в монтаже система, если сравнивать с описанной выше, т. к. кабель закреплен на специальной сетке. Однако может иметь место неравномерность нагрева – чем кабель дальше от источника тепла, тем ниже будет его температура.

Стержневые

Представляют собой собранные в маты специальные стержни. Укладка ничего сложного собой не представляет. Чтобы закрыть маты, их заливают плиточным клеем или цементной стяжкой.

ИК пленочные

Могут укладываться на любую поверхность. Поверх укладывается ламинат (его можно ложить сразу же), линолеум (нужно предварительно уложить листы гипсокартона), вагонку иди ДСП (в таком случае требуется оборудовать лаги и сделать обрешетки, дабы не нарушать целостность нагревательных элементов).

Жидкостные электрические

Трубопровод, в котором находится нагревательный кабель, укладывается на предварительно подготовленное основание. Далее трубопровод наполняется пропиленгликолем, который не циркулирует, а прогревается благодаря электрическому кабелю и отдает тепловую энергию. Кабель подключается к электросети.

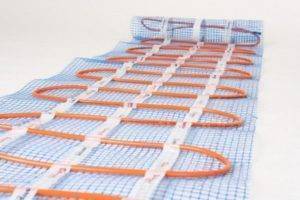

Мат для обогрева

Нагревательный кабель

Инфракрасная пленка

Выбор системы теплого пола для дачи

Цены на теплые полы DEVI

Теплые полы DEVI

Если домик не используется, то отопление можно отключать. Чтобы добиться приемлемой температуры, требуется примерно 2 суток, а потому теплый пол лучше включать заранее, до вашего прибытия на участок.

Стержневой инфракрасный теплый пол

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Выполняем поэтапно своими руками

Обустройство тёплого пола начинают с планирования: составления проекта и сметы. Самостоятельные расчёты количества материалов будут приблизительными, потому стоит покупать их с небольшим запасом. Начинают проект с составления схемы расположения нагревательных элементов. Для этого удобно воспользоваться миллиметровкой, на которую в масштабе нанесен контур помещения.

Между греющими элементами делают промежутки 10-20 см. Большее расстояние допустимо при условии качественной теплоизоляции дома. Если теплопотери большие, промежутки должны быть минимальными. Возможна раскладка нагревателей с переменным шагом: около холодных стен выдерживать 10 см, около тёплых — 20 см.

Выбор нагревателей

Производители теплового оборудования предлагают 2 группы нагревателей для пола: водяные и электрические. Их применяемость рассматривают индивидуально. Водяные контуры организуют с помощью металлопластиковых труб длиной до 100 м. Для обеспечения работы в них устанавливают насосы, трёхходовые смесители, программаторы. Если площадь помещения превышает 15 м², делают несколько контуров.

Электрические нагреватели более просты в монтаже, они позволяют дёшево и быстро смонтировать всю систему. Для монтажа доступны греющие кабели или маты. Они имеют небольшие размеры, благодаря чему владельцу квартиры можно обойтись без заливки чистовой стяжки. Это особенно актуально для деревянных полов, когда нагреватели укладывают непосредственно под напольное покрытие.

Теплоизоляция

Материал, удерживающий тепло — обязательный компонент такой системы отопления. Он служит для предотвращения теплопотерь через перекрытия. В качестве основной теплоизоляции используют вспененный полистирол плотностью 25-35 кг/м³. Материал с меньшими показателями не сможет выдержать вес стяжки. Толщиной плиты полистирола должны быть не меньше 5 см. Если их укладывают на грунт или внизу неотапливаемое помещение, желательно увеличить этот параметр до 10 см. Чтобы снизить теплопотери, поверх основной изоляции укладывают отражающий экран. Это может быть пенофол или простая пищевая фольга. Однако металлизированное покрытие необходимо защитить от агрессивного воздействия бетонного раствора, закрыв полиэтиленовой плёнкой.

Установка нагревательных элементов

Сверху на теплоизоляцию укладывают нагреватели. Раскладку труб, греющего кабеля или матов осуществляют в соответствии с составленной схемой. Нагревательные элементы фиксируют с помощью специальных пластиковых креплений. Кроме того, можно использовать профилированный полистирол. Материал имеет канавки или выступы, позволяющие аккуратно разложить и зафиксировать трубы или кабель.

Заливка тёплого пола

После монтажа и испытания нагревателей приступают к заливке чистовой стяжки. Если используют водяную систему, в ней поддерживают давление 0,3 МПа до полного высыхания бетона. Для приготовления раствора не используют песок — у него низкая теплопроводность, что снижает эффективность обогрева. Бетонную смесь готовят из нескольких компонентов:

  • цемента марки не ниже 400;
  • гранитного щебня (крупностью от 5 до 20 мм);
  • мелкого гранитного отсева (размером до 5 мм);
  • воды;
  • пластификатора.

Раствор равномерно распределяют по полу, формируя слой толщиной 5-10 см. Если размер комнаты больше 30 м² или она слишком вытянута, делают температурные швы с интервалами 10 м. Затвердевает бетон в течение 12 часов, а максимальную прочность наберёт только через месяц. В это время включать отопление нельзя, чтобы стяжка не полопалась. После выдержки активируют нагрев постепенно, повышая температуру на 5°C каждые 24 часа.

Напольное покрытие

На поверхность бетона можно смело укладывать финальное покрытие. Керамическую плитку кладут на специальный клей, предназначенный для тёплых полов

Зная все нюансы заливки тёплого пола, можно с успехом выполнить ремонт самостоятельно. Владелец недвижимости заплатит только за расходные материалы, цена которых не слишком высока, и сможет сэкономить на услугах профессиональных монтажников.

Шаг 6. Сделать финишную стяжку

Рекомендация профессионалов – использовать «сухие» строительные технологии.

Полусухая стяжка

Полусухая стяжка и теплый пол

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой

А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке

Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

  1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
  2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

Полусухая стяжка пола готовая

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
