Инфракрасный теплый пол под ламинат: монтаж своими руками пошагово

Инфракрасная пленка

Инфракрасный пленочный теплый пол является последней удачной разработкой в сфере обогрева полов. Инфракрасная пленка стелется на теплоотражающую основу. Сразу после этого можно приступать к монтажу финишного покрытия.

Пленочный теплый пол имеет массу плюсов:

1. Долговечность;
2. Надежность;
3. Легкость установки;
4. Отсутствие дополнительных ремонтных действий, таких, как заливка стяжки;
5. Высокая скорость монтажа. Стелить ламинат можно сразу после укладки пленочного теплого пола;
6. Так как толщина пленочного теплого пола незначительная, на высоту потолков она не повлияет;
7. Щадящее потребление электроэнергии.

Есть и отрицательные стороны пленочного варианта полов с подогревом:

• Основание для монтажа должно быть идеально ровным;
• Установка пленочного теплого пола возможна только в доме, где влажность не слишком высока;
• Высокая стоимость.

Монтаж инфракрасного теплого пола

Сложно сделать выбор, какой вариант теплого пола все же лучше выбрать. Но если проанализировать все за и против, лучшим вариантом можно считать инфракрасный теплый пол.

Перед монтажом пленочного инфракрасного теплого пола нужно рассчитать, сколько термопленки и отражающей подложки потребуется. Площадь подложки соответствует площади пола в доме, для которого будет производиться обогрев, а термопленки нужно меньше, так как под мебель ее класть нельзя.

Из материалов и инструментов нужны будут:

1. Терморегулятор;
2. Температурный датчик;
3. Комплект теплого пола;
4. Термоотражающая подложка;
5. Защитная пленка;
6. Отвертка;
7. Пассатижи;
8. Ножницы;
9. Скотч;
10. Нож.

Основание для установки теплого пола тщательно очищается и высушивается. Затем кладется термоизоляционный материал

Очень важно, чтобы в его составе не было алюминиевой фольги, поскольку для инфракрасных полов алюминий недопустим. Части пленки фиксируются между собой с помощью скотча. После этого определяется место, где будет находиться терморегулятор

После этого определяется место, где будет находиться терморегулятор.

Пленочный пол сначала режется на полосы необходимого размера. Чтобы минимизировать обрезки, лучше совершать укладку по длине помещения в доме. Полосы не должны быть плотно прижаты. Лучше выдержать расстояние между ними в 10 мм, а расстояние от полос до стены – около 50 мм. Не стоит забывать, что медная полоса должна быть снизу.

Расположение контактов у стены, на которой будет зафиксирован терморегулятор, позволит уменьшить длину проводов для подключения. Подключение полос происходит параллельно, благодаря чему провода можно спрятать под плинтусом.

Рассмотрев все варианты обогрева полов, оценив сложность их монтажа, то, сколько они стоят, и другие особенности, можно сделать вывод, что больше подходит для конкретного помещения в доме. Если планируется монтаж своими руками, то необходимо придерживаться советов профессионалов и соблюдать инструкцию. Добавляйте ваши комментарии и мнения!

Какой теплый пол лучше выбрать под ламинат – советы профессионалов

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Как сделать теплый пол на лоджии своими руками

Обустройство комфортного балкона невозможно без грамотно подобранной и установленной отопительной системы. Конечно, тепло на балконе поддерживается не только за счет отопления: нужно установить на окна качественные стеклопакеты, утеплить стены, потолок и пол.

В конце концов, решать, нужен ли теплый пол на балконе, нужно индивидуально – но если ответ положителен, то стоит задаться вопросом о том, какую конструкцию лучше использовать.

В сочетании с теплым полом все остальные элементы утепления обеспечат уютную атмосферу на балконе (прочитайте: “Как сделать утепление пола на балконе своими руками”). О том, как сделать теплый пол на балконе, и пойдет речь в этой статье.

Существует несколько удобных конструкций теплых полов, которые хорошо подходят для балкона:

• Нагревательные маты.
• Пленочный инфракрасный пол.
• Кабельное отопление.

Пленочные инфракрасные полы

Основное преимущество пленочных теплых полов заключается в их хорошей сочетаемости с различными напольными покрытиями, от плитки до ковролина. Инфракрасные полы используют принцип длинноволнового излучения, за счет чего нагревается не только пол, но и находящиеся рядом объекты. Такой теплый пол на лоджии под плитку позволяет создать максимально уютную и комфортную атмосферу в помещении.

Нагревательными элементами в пленочных полах являются полоски из карбоновой пасты, окруженные полиэстером. Инфракрасный теплый пол на балконе под плитку будет лучшим выбором, поскольку такая система идеально подходит для нагрева небольших помещений (подробнее: “Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу”).

Среди достоинств пленочных полов можно выделить следующие качества:

1. Экономичность.
2. Простой монтаж.
3. Быстрый прогрев (обычно полный нагрев пола занимает не более получаса).
4. Компактность.
5. Безопасность и надежность.

Монтаж пленочного пола

Установка теплого пола на балконе в случае с инфракрасным отоплением выполняется по довольно простой схеме. Первым делом подготавливается основание, на которое нужно положить любой теплоотражающий материал. Что интересно, на этом подготовительные работы заканчиваются, то есть установка уже упрощена.

Перед тем, как уложить электрический теплый пол на балконе, нужно обязательно разобраться с приложенной инструкцией: продукция разных производителей может отличаться друг от друга. Установленные пленочные полосы стоит закрепить малярным скотчем, чтобы они не двигались при монтаже напольного покрытия.

Чтобы существенно увеличить эффективность отопления на балконе, можно дополнительно установить пленку на стены и потолок: в таком случае температура в помещении будет стабильной, обеспечивая комфортную и уютную атмосферу.

Достоинства и недостатки

Главные достоинства плёнки:

• экологичность и безопасность для человека;
• устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
• не излучает электромагнитные волны;
• не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
• при повреждении одного участка, вся плёнка продолжает функционировать;
• долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат – это легко.

Смотрите это видео на YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

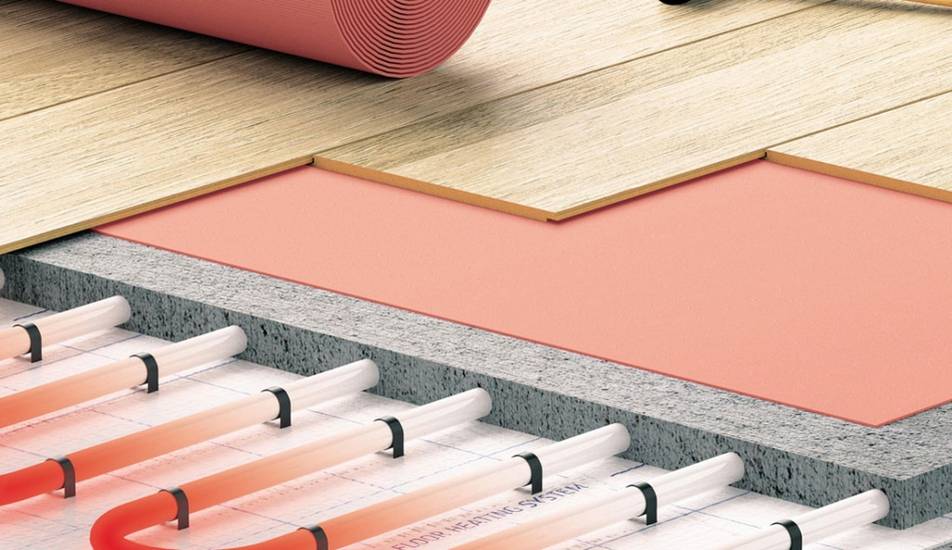

Водяное отопление

В загородных домах, в которых отсутствует центральное отопление, устанавливают жидкостной напольный обогрев. Система представляет собой магистраль из труб, в которых циркулирует теплоноситель. В качестве жидкости используется вода, антифриз, пропиленгликоль. Трубы можно уложить в стяжку или использовать сухой метод монтажа. Укладка тёплого пола под ламинат сухим способом поможет избежать образования конденсата на подложке и на облицовке.

Схема монтажа следующая:

• на черновом покрытии обустраивают контур для жидкостной магистрали; для этого можно приобрести утеплитель с фигурной поверхностью с выходами для труб;
• основание обязательно изолируют от влаги и холода;
• на утеплитель укладывают фольгированный слой и армированную сетку: к ней легче укреплять трубы;
• закрывают контур фанерой, ГВЛ или древесноволокнистой плитой;
• выполняют облицовку пола: укладывают подложку и финишное покрытие.

Если при монтаже выполняли стяжку, то на неё необходимо уложить полиэтилен, который предотвратит попадание влаги на подложку и деревянное покрытие: облицовка прослужит дольше. Водяную систему магистрали можно выстраивать под ковролином или линолеумом. Укладка ламината на тёплый пол производится только после окончательного высыхания бетонного раствора.

Для системы тёплый пол рекомендуют приобретать специальные ламели. Система обогрева может быть любой, но схема её будет отличаться изоляционными материалами. Они призваны снизить воздействие влаги и высокой температуры на напольное покрытие. Наиболее предпочтительны для ламината инфракрасные системы обогрева.
