Какие трубы использовать для тёплого пола: виды, размер, расчёты

Состав металлопластика

Pex-al-pex трубка, которая состоит из 5 слоев – это металлопластик. Описание каждого слоя дает представление о прочности и надежности материала:

  • ПЭ слой внутри отвечает за технические показатели конструкции (давление, температура). Состоит из полиэтилена (ПЭ), который прошел процесс экструзии и был сшит. Гладкая поверхность первого слоя не позволяет на стенках накапливаться частицам мусора.
  • Склеивающий состав необходим для надежного соединения полиэтилена и фольгируемого алюминия.
  • Алюминий с газонепроницаемым свойством состоит из фольги. Ее особенность в том, что она по всей длине в свернутом состоянии. Он обладает большой теплоотдачей, пол быстро прогревается. Именно благодаря ему конструкция принимает заданную форму и удерживает ее.
  • Второй по счету склеивающий состав.
  • Полиэтилен на внешней стороне защищает от повреждений механического типа, от коррозии. Для обогрева полов водяного типа используется в пятом слое сшитый и высокой плотности полиэтилен.

Качество, а точнее сказать, прочность трубы снижается, если производитель использует дешевый сомнительного качества клей. Если МП стоит меньше, то его прочность значительно ниже. Прослужит материал небольшой срок.

Проверить прочность металлопластика легко. Его кусок греется над языками огня до 100 градусов. Если он не расслаивается под воздействием высокой температуры, то в составе хороший склеивающий состав. Стоит остановиться на выбранном производителе.

Преимущества

  • Коэффициент расширения характеризует умеренную способность материала к увеличению в размере.
  • Металлопластиковые трубы для теплого водяного пола заливают раствором бетона. Важна прочность материала. Нужна гибкость, поскольку их выгибают. Именно слой алюминия обеспечивает этими свойства.
  • Есть возможность использовать цельную трубу, выгнув ее в змейку. При этом отсутствуют стыки, не теряется форма материала. Отсутствие стыковки кусков при монтаже полов позволит уйти от заранее запрограммированных мест аварий.
  • Максимально допустимая температура воздействия + 95оС. В рабочем состоянии системы «теплый пол» температура бывает максимальной +36 оС.
  • Показатель допустимого рабочего давления составляет 10 бар. В системе жилого помещения он бывает в диапазоне от 1,5 бар до 5,0 бар.
  • Подсоединять трубу к другим звеньям цепи теплого пола легко. Для этого используют переходники, фитинги, муфты. Покупаются они в любом строительном магазине. Подбираются по диаметру трубы.
  • Производителями гарантируется 50-летний срок службы.
  • Материал противостоит коррозии.
  • Система монтируется из экологически чистого материала, который не вступает в реакцию с частицами из воды.
  • Теплый пол работает бесшумно, хороший показатель шумоизоляции.

С какими «минусами» можно столкнуться

Не создавать проблемы с возможными утечками можно, если под цементную стяжку не попадет ни один стык. В этих местах скапливается накипь. Система забивается частицами мусора.

В элементах соединений уплотнительные кольца уступают по продолжительности эксплуатации самой трубе. Это повод для дополнительных ремонтных работ: соединения периодически подтягиваются; уплотнители меняются со временем при деформации.

Если система проходит несколько раз циклы нагрева и сильного охлаждения, то металлопластик расслаивается. Возникают колебания, может металлическая труба лучше для теплого пола. Но после всех подсчетов становится понятно, что лучше бороться с колебаниями температуры в системе.

Сравнение с другими пластиками

Металлопластиковые трубы для теплого пола могут быть заменены  другим материалом из пластика – армированным полипропиленом. Но металлопластик не уступает по своим техническим свойствам и справляется со своей задачей. Разница между материалами в их цене.

МП стоит больше, но экономятся при этом финансы на монтажных работах. Они монтируются легче и теплый пол из металлопластиковых труб своими руками провести реально. В то время как для монтажа системы из пластика нужен мастер с опытом. Работа по ее укладке оплачивается большей суммой.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

  • PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
  • PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
  • PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
  • PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Подготовка расчета теплого пола

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

ЧИТАТЬ ДАЛЕЕ: Влагостойкие плиты для пола – используем по назначению. Плиты и листовые материалы для устройства чернового пола

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

  1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
  2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
  3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
  4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
  5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
  6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Какие трубы для теплого водяного пола лучше использовать в частном доме

Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.

Материал подбирается с учетом многих факторов

Выбор медных труб

Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам. Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.

Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений

Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.

Это прочный и качественный материал

Вариант из полипропилена

Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.

Конструкция из полипропилена

Что такое PEX трубы

Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под мощным давлением. Они имеют хорошую стойкость к износу.

При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.

Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.

Несложная схема монтажа

Металлопластиковые изделия

Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.

Гофрированный вариант

Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:

  • не подвержен коррозийным процессам;
  • долгий срок службы до 50 лет;
  • экологичность, так как не вступает в реакции с другими веществами;
  • небольшой вес и качественная звукоизоляция.

Подключение металлических труб Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

  • отличается малым весом, что облегчает процесс монтажа и транспортировки;
  • гасит незначительные колебания давления  в системе;
  • способен восстановить форму после снятия напряжения;
  • не коррозирует;
  • прочен;
  • морозостоек;
  • доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

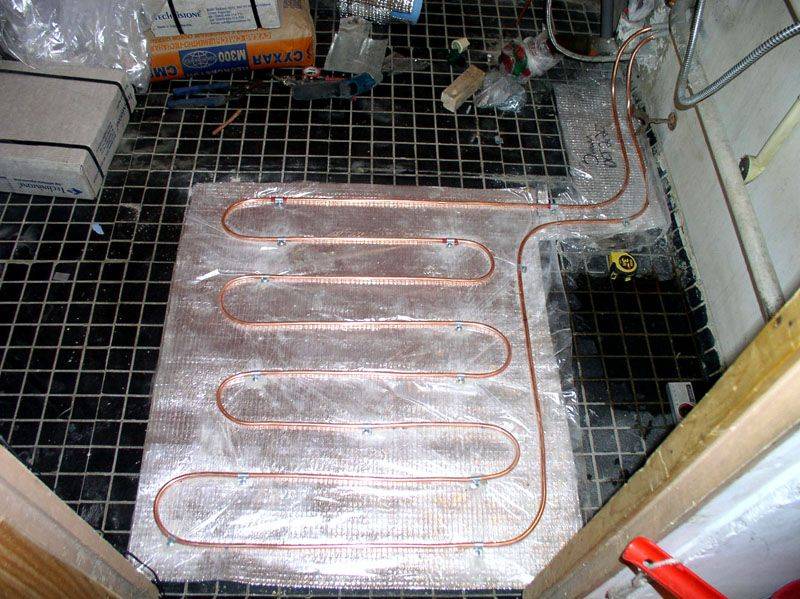

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С. Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом

Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

  1. Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
  2. Инертность к химическим веществам строительного раствора для стяжки.
  3. Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
  4. Устойчивость к коррозии и к воздействию биологических микроорганизмов.
  5. Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно

Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

Какие трубы лучше

Здесь однозначного ответа нет. Выбирайте трубу исходя из данных теплового расчёта, технических характеристик представленных на рынке изделий и собственных финансовых возможностей. Дадим лишь несколько общих рекомендаций:

  • Хотите, чтобы «тёплый пол» проработал максимально долго, отдавайте приоритет металлическим трубам.
  • При погружении трубопровода в бетон медные или нержавеющие трубы по типу гофры должны быть в полимерной защитной оболочке, а из полимерных лучше отдать предпочтение металлопластиковому прокату.
  • Для «сухого» способа укладки, так называемого «плавающего» пола можно остановиться на металлических трубах без защитной оплётки. Если же решили брать полимерные трубы, то используйте изделия с защитным противодиффузионным барьером по типу EVOH или OXYDEX.
