Теплый пол в гараже своми руками: электрический или водяной

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

Требования

Прежде чем приступить к монтажным работам, составляют схему ТП. На её основании определяют требуемое количество материалов, рассчитывают мощность системы отопления. При её проектировании учитывают требования, предъявляемые к устройству тёплого пола и используемым материалам.

Водяные полы:

Нагревательный контур должен отстоять от стен не менее, чем на 15 см.
Согласно СНиП 41-01-2003, п. 6.5.12, температура ТП для помещений с временным нахождением людей не должна превышать 31°С, с постоянным присутствием человека – 25°С.
Согласно СП 41-102-98, перепад температур на разных участках отопительной системы не должен превышать 10°С.
Согласно СП 41-102-98 п. 3.5 а, предельно допустимая температура теплоносителя – 55°С.
Поверхность, на которую укладывают ТП, должна быть ровной. Допустимы перепады в пределах 5 мм. В противном случае высок риск «завоздушивания» труб.
До заливки стяжки по периметру помещения, вокруг колонн и других возвышающихся над нижним перекрытием элементов необходимо проложить демпферную ленту.
В целях предотвращения утечки тепла по направлению к грунту или в нижнее помещение укладывают слой теплоизоляции. Оптимальный выбор – фольгированные материалы толщиной 5-10 мм.
Рекомендуется использовать любой из двух способов укладки петель: «одиночный змеевик» или «спиральная». В первом варианте распределение температуры поверхности пола будет неравномерным. Такой способ оптимален для локального обогрева какого-либо пространства гаража (например, в месте стоянки авто).
Монтаж труб должен осуществляться согласно разметке, нанесённой на теплоизолятор. Для выполнения задачи используют якорные скобы, которые крепят с шагом 30-40 см.
При заливке стяжки давление в трубах должно соответствовать 0,3 Мпа.

Электрические полы:

Нагревательные элементы укладывают на расстоянии не менее 5 см от мебели, стояков централизованной системы отопления, бытовой и иной техники.
Для максимальной эффективности системы ТП, нагревательными элементами должно быть охвачено не менее 70% площади помещения.
Блок управления размещают не ниже 90 см от пола.

Монтаж своими руками

Поскольку укладка любого ТП (и водяного, и электрического) выполняется примерно одинаково, мы опишем общую схему. Предполагается, что старой стяжки (если была) в гараже уже нет, и из него все уже убрали.

Примерно так выглядит «пирог» пола: подсыпка (на фото невидно), утеплитель, теплый пол, армирующая сетка и бетонная стяжка

Как сделать ТП правильно:

Составляем план помещения и схему раскладки ТП.
Начинаем с гидроизоляции. Выбираем любой материал, и укладываем/наплавляем с нахлестом на стены (если их тоже будем ремонтировать). Если работаем не по перекрытию или бетону, а по грунту — сначала его трамбуем, а потом насыпаем подсыпку из песка и щебня. Оставляем только нужную высоту для бетонной стяжки.
Укладываем теплоизоляцию. Высоту определяем самостоятельно, она зависит от того, насколько у вас холодно в регионе, что под гаражом (грунт, перекрытие, есть ли подвал, отапливается и утеплен ли он), и какой у вас бюджет. Распространенное решение — слой в 5 см экструдированного пенополистирола (с маркировкой EPS, можно фольгированный). Альтернатива — насыпной теплоизолятор (керамзит, перлит, вермикулит) слоем в 10-20 см.
Укладываем сам теплый пол (коллектор, маты или греющий кабель). Подключаем его (к теплосети или к розетке/электросети и к регулятору), и проверяем работоспособность.
Укладываем поверх армирующую сетку. Чтобы сетка не соприкасалась с ТП, укладываем под нее куски лишнего пенополистирола или нашлепываем цементный раствор.
Устанавливаем направляющие и заливаем стяжку.

После заливки дожидаемся полного высыхания стяжки, и «обживаем» обновленный гараж.

Особенности полов в гараже

Пол в гараже должен обладать определенными технологическими качествами:

выдерживать значительные нагрузки веса машины, не трескаться, не проседать;
не деформироваться от механического воздействия в случае резкого падения инструментов или деталей машины;
поверхность не должна разъедаться от вредного воздействия горюче-смазочных материалов;
участвовать в создании оптимальной температуры в помещении с целью снижения изнашиваемости деталей машины,
не впитывать вредные вещества, чтобы не распространять неприятный запах в помещении;
выглядеть эстетично и стильно. В оформлении гаража хозяин проявляет индивидуальность и собственный вкус для создания рабочего настроения.

При выборе теплых полов необходимо учитывать требования пожарной безопасности, так как в гаражах хранятся различные быстровоспламеняющиеся материалы по уходу и обслуживанию транспортных средств (лакокрасочные, ГСМ, дизельное топливо).

Влагостойкость является важной особенностью полов для гаражей. В зимний период много снега наносится на шины и днище машины, который постепенно оттаивает в гаражном помещении

Готовый теплый пол в гараже

При выборе отопления по системе теплых полов или установки радиаторов в гараже предпочтения отдаются нагреву пола, так как владельцы машин часто контактируют с полом при их ремонте.

Подключение системы «теплый пол»

Подключать систему электрического теплого пола рекомендуется только с помощью медных проводов, сечение которых определяется итоговой нагрузкой.

На стену устанавливают терморегулятор и подключают к нему нагревательный элемент и температурный датчик. Работа выполняется в строгом соответствии с инструкцией, которую производитель прилагает к регулятору.

Проверять электрический теплый пол, подавая в систему напряжение, строго запрещено. Чтобы убедиться в целостности изоляции и правильности подключения, перед подключением к терморегулятору замеряют сопротивление нагревательного элемента и сравнивают результат с рекомендуемым значением. Разница не должна превышать 10%.

Для включения электрического теплого пола в сеть следует пользоваться собственным выключателем дифференциального тока.

Подача напряжения на систему «теплый пол» осуществляется только после того, как стяжка полностью застынет.

В качестве чистового варианта рекомендуется использовать специальную стяжку для теплого пола, которая характеризуется наилучшим коэффициентом теплопроводности. Кроме того допускается использование обычной бетонной стяжки или наливных полов. Высота стяжки определяется весом автомобиля и планируемыми работами в гараже. Оптимальной считается высота 3-5 см над нагревательным элементом. С учетом толщины используемого теплоизоляционного материала около 5 см минимальная высота стяжки должна составлять 5 см. Оптимальная толщина стяжки выбирается после проведения оценки интенсивности нагрузки на поверхность теплого пола.

Бетонная стяжка может выступать в качестве чистового покрытия, также возможен монтаж теплого пола под плитку в гараже. В любом случае греющие свойства пола от этого не изменятся.

Заливка чистовой стяжки

Заливать чистовую стяжку можно только при условии отсутствия дефектов системы. Перед непосредственной заливкой контур заполняют теплоносителем, но не нагревают его. Специалисты рекомендуют поддерживать температуру в контуре на уровне температуры воздуха в помещении. Заливка стяжки при нагретой жидкости в системе является нарушением правил техники безопасности.

Готовые составы для стяжки теплого пола чаще всего могут использоваться при температуре выше 0 градусов. Поэтому следует приобретать стяжку, которая оптимально подходит для определенных условий. Об этом можно узнать на упаковке от производителя

Кроме того важно запомнить, что повышать температуру в помещении можно любым способом за исключением использования системы «теплый пол»

Высота стяжки подбирается для каждого случая индивидуально, хотя ее толщина может быть одинаковой для электрического теплого пола или водяного контура. Включать систему можно только после полного застывания стяжки.

Система отопления гаража на тосоле: рассказываю подробно

Способов эффективного обогрева гаража множество. Один из наиболее эффективных, применение системы водяного отопления. Благодаря своим многочисленным достоинствам, спрос на них достаточно высок. Но они имеют один большой недостаток – при сильных морозах, находящаяся в трубах вода, может замерзнуть. Чтобы этого избежать, многие владельцы гаражей, заливают в комплекс различные антифризы. Как показывает практика, система отопления гаража на тосоле, является достаточно эффективной.

Виды обустройства гаража системой отопления с тосолом в качестве теплоносителя:

ревизия технологических соединений и стыков;
установка дополнительных радиаторов;
монтаж вытяжной вентиляции.

Достоинства и недостатки

Внимание: Тосол не замерзает в системах отопления даже при сильных морозах. Именно это является его основным достоинством

Максимум что может с ним произойти, он перейдет в состояние желеобразной субстанции. Но это никак не скажется на качестве отопления. Ведь нагревшись, он вновь станет жидким.

Тосол способен эффективно применяться в высокотемпературных контурах, так как обладает большой температурой кипения, которая составляет 110-125 градусов. Но при выборе температурного режима, нужно учитывать, что он нагревается медленнее чем вода.

Тосол имеет не только достоинства, но и некоторые недостатки, которые обязательно следует учитывать.

Недостатками тосола являются:

Большая, по сравнению с водой, вязкость. Для его прокачки по трубам, потребуется дополнительная мощность. Циркулярный насос потребуется заменить на более мощный.
Теплоемкость этого теплоносителя на 1-15% ниже чем у воды. Чтобы это компенсировать, потребуется установка дополнительных секций радиатора, теплообменники и т.д.
Большая текучесть, которая требует хорошей герметизации всех имеющихся на отопительной системе соединений. Резиновые прокладки следует заменить на паронитовые.
Срок эксплуатации тосола, как и многих других антифризов – не более 5 лет. После чего, необходима полная его замена.
При застаивании, он образует белые хлопья, которые способны при оседании, испортить отопительную структуру.

Имеется у тосола еще один недостаток. Наиболее существенный. Он ядовит. Применять этот состав в отопительной системе необходимо так, чтобы он не мог попасть в помещение. Отопительная система не должна иметь никаких утечек и быть герметичной на соединениях. Ведь как уже упоминалось, текучесть этого вещества больше чем у воды, и он способен просочиться даже через незначительную трещину.

Утечка тосола обнаруживается не сразу, и чтобы избежать вдыхания его паров, которые под действием высокой температуры с легкостью выходят наружу, следует внимательно отнестись к состоянию отопительной системы и время от времени производить ее осмотр на наличие каких-либо повреждений.

Внимание: При обнаружении утечки, следует сразу же ее устранить, проветрить гараж и тщательно вымыть пол. Кроме того, его ни в коем случае нельзя заливать в систему отопления, если используется двухконтурный котел, так как вещество легко может попасть в контур ГВС и последствия от этого будут очень неприятными

Кроме того, его ни в коем случае нельзя заливать в систему отопления, если используется двухконтурный котел, так как вещество легко может попасть в контур ГВС и последствия от этого будут очень неприятными.

Заливка в отопительную систему

Если вас не пугает что тосол ядовитый и вы решили залить его в отопительную стойку, нужно в полном объеме соблюдать технику безопасности как при заливке, так и при последующей эксплуатации.

Запомните, перед заливкой, тосол следует разбавить. Использовать его в концентрированном виде не следует, так как он может стать причиной поломки отопительного котла и циркулярного насоса. Разбавляя тосол, вы можете самостоятельно выбрать желаемое соотношение воды и антифриза. Но предварительно следует выяснить наименьшую температуру, при которой возможна его кристаллизация. Чаще всего, подобные сведения имеются на упаковке.

Технология укладки электрического пола

Решив монтировать электрический теплый пол в гараже, нужно продумать все возможные варианты экономии электроэнергии

Для этого обращают внимание на площадь помещения, уже существующее утепление, качество теплоизоляции дверей и окон, а также тип пола. Чем меньше утечка тепла, тем меньше потребуется расходовать электричества для полноценного обогрева

Инструменты и материалы

Подготавливая необходимые инструменты и материалы для укладки ТП в гараже, первое, на что обращают внимание — нагревательный элемент. Есть несколько вариантов:

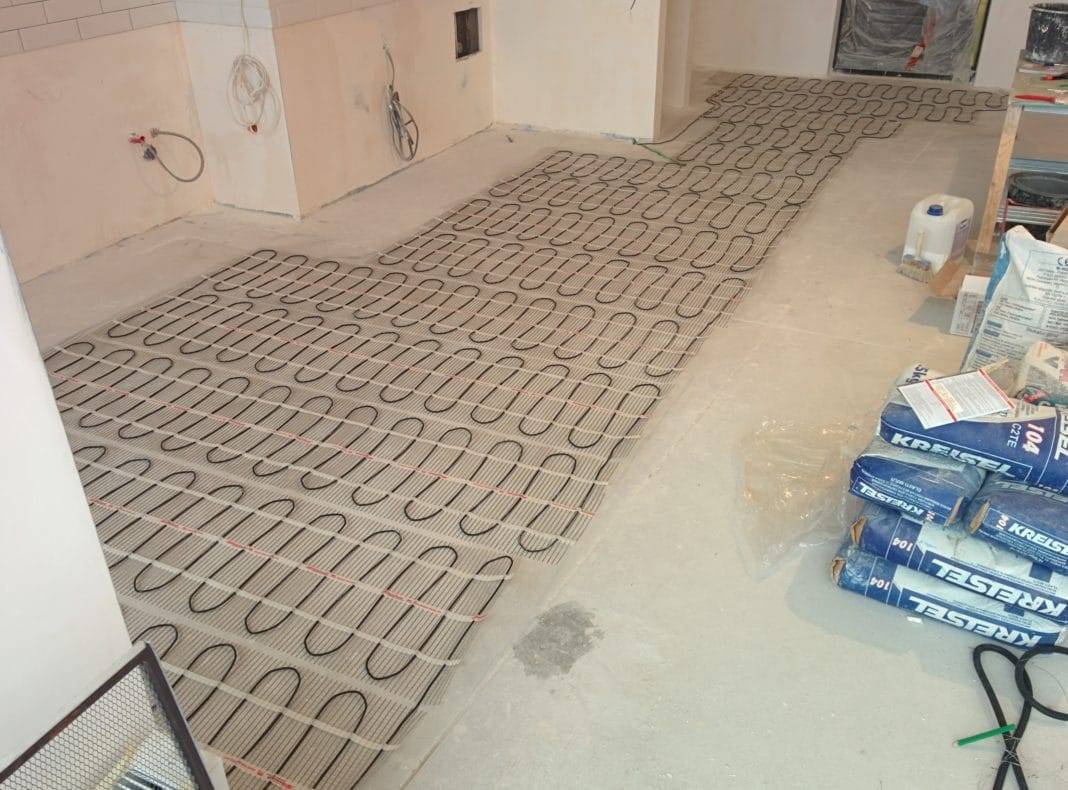

нагревательный мат — полностью готовая к монтажу гибкая лента, с вплетенными жилами;
резистивный кабель — представляет собой одно- или двухжильный элемент, который нагревается до определенной температуры;
саморегулирующийся нагревательный элемент. Монтаж такого кабеля рационален лишь в том случае, ели между полом и установленными на него предметами будет воздушный зазор для отвода тепла;
инфракрасный кабель с пленкой — состоит и двух слоев плотного полиэтилена, между которыми уложены нагревательные элементы;
инфракрасный стержневой — состоит из гибких стержней-излучателей, уложенных между двумя проводниками с шагом 9-10 см.

Кроме нагревательных элементов понадобятся следующие материалы:

соединительные провода;
механический или электронный терморегулятор;
УЗО
заземляющий кабель;
демпферная лента;
материалы для стяжки;
крепежные элементы.

Из инструментов будет необходимо:

перфоратор;
зубило;
ножницы по металлу;
набор отверток;
рулетка;
уровень;
нивелир.

Когда все необходимое под рукой, можно приступать к подготовке пола.

Подготовительные работы

Любой гараж стоит на грунте, поэтому чтобы часть тепла не уходила в землю, пол нужно подготовить.

Заливают первый слой стяжки, делая его максимально ровным
После высыхания первого слоя укладывают слой теплоизоляции из пеноплекса или полистирола. Слой делается 7-10 см.
Если используется нагревательный кабель, то под него монтируется лента для надежной укладки провода. Если применяются маты, то приклеивать ленту не обязательно.

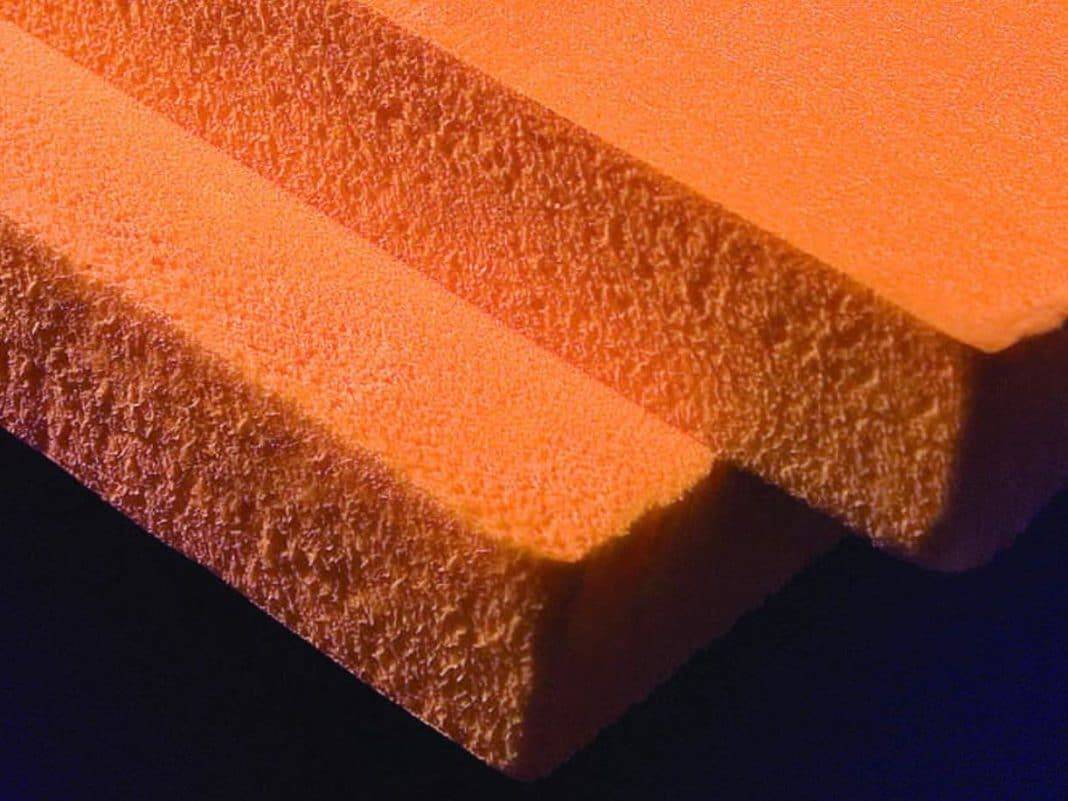

В подготовительные работы входит утепление пола пеноплексом

Греющий провод укладывается зигзагом с шагом 25 см. Пересечение и загибание прогревающего кабеля недопустимо.

Инструкция по монтажу

С монтажом теплого пола в гараже своими руками справиться возможно каждому, даже без опыта работы. Нагревательный кабель укладывается, как описано выше и фиксируется с помощью специальных зажимов на монтажной ленте. Витки провода укладываются параллельно друг другу без чрезмерных натяжений.Битумной мастикой изолируют места соединения проводов и контактов.

После того, как нагревательные элементы будут уложены, нужно установить термодатчик. Для этого в теплоизоляции на расстоянии около 50 см от стены и 30 см от пола делается небольшое углубление, в которое закладывается гофрированная труба диаметром 2 см. В нее и помещается терморегулятор. Труба позволяет заменять датчик после заливки стяжки.

Подключения элементов теплого пола выполняется медным проводом. Включение системы в сеть возможно только через собственный выключатель дифференциального тока. После подключение система проверяется на работоспособность. Если все работает исправно, заливают финишный слой стяжки.

Критерии выбора

Выбирают вариант обогрева гаражного помещения по следующим критериям:

оборудование для устройства водяного теплого пола в гараже;
плюсы и минусы, характерные для водяной или электрической системы, позволяющие лучше ориентироваться в выборе с учетом конкретных условий;
водяной нагреватель устанавливается легко, а монтаж водного контура займет много времени и сил, потребует финансовых расходов. Но в эксплуатации он считается более выгодным. Правда, существует вероятность протечки, из-за которой придется демонтировать весь пол;
если использование гаража в зимний период долгое время не планируется, воду из системы придется сливать, чтобы избежать разрывов труб;
электрический теплый пол в гараже устроить легче. Но если гараж плохо утеплен, то на отопление потребуется много электрической энергии;
определив для себя вариант ИК-системы, вы будете вынуждены сократить нагревательную поверхность, чтобы исключить поломки от значительных нагрузок.

Требования к теплым полам в гаражном помещении

Монтаж пола с подогревом является одним из самых эффективных методов отопления помещения. Как и все ремонтные процессы, монтаж теплого пола требует соблюдения определенных правил. Для начала нужно составить схему, по которой будет обогреваться гараж. С ее помощью можно рассчитать количество необходимого материала и мощность СО.

Требования к монтажу электрического теплого пола в гараже следующие:

расстояние между нагревательными элементами должно быть не меньше 4-5 см от предметов мебели, стояков центральной СО и бытовой техники;
для эффективного обогрева помещения, элементы теплого пола должен охватывать не менее 75% всей площади гаража;
блок управления размещают не ниже 50 см от пола.

Электрический теплый пол в гараже

Перед тем как сделать теплый пол в гараже, следует выяснить, выдержит ли уже проведенная проводка возросшую нагрузку. Если нет познаний в этой области, лучше воспользоваться советами специалистов.

Требований к устройству водяного теплого пола в гараже немного больше и некоторые из них выполняются согласно строительным нормам и правилам.

Расстояние между нагревательным контуром и стеной должно быть не меньше 15 см.
Температура теплого пола в гараже не должна превышать 30 градусов.
Температурный перепад на разных участках помещения должен быть не менее 10 градусов.
Максимально допустимая температура воды в контуре до 55 градусов.
Теплый водяной пол укладывают только на ровное основание. Допустимая погрешность — 5 мм.
Для предотвращения утечки тепла в нижние части гаража укладывают теплоизоляцию в виде фольгированного материала толщиной до 10 мм.
Петли контура укладывают одним из способов: «одиночный змеевик» или «спираль». Но следует помнить, что первый вариант подходит для локального обогрева какой-нибудь части гаража.
Монтаж труб осуществляется согласно разметке на теплоизоляторе. Она делается с помощью якорных скоб, которые крепят с шагом 30-40 см.
При выполнении стяжки давление в трубах должно соответствовать 0,3 Мпа.

При несоблюдении данных требований водяной теплый пол в гараже может работать некорректно, а при устройстве электрического типа отопления возникнет риск пожароопасной ситуации.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Техника безопасности

При обустройстве теплого пола нагревательные элементы прячут в пол, что повышает уровень безопасности

Для ее поддержания важно помнить о ряде факторов:

Выравнивать основание для системы.
Тщательно герметизировать все стыки.
Правильно подключать систему к коллектору, при нехватке личного опыта стоит проконсультироваться со специалистом.
Использовать сертифицированные материалы.
Электрический теплый пол нельзя проверять путем подачи напряжения. Контроль осуществляют замером сопротивления греющего провода и сверкой с данными производителя.

Замечание! При заливке бетонного основания важно делать толщину плиты не менее 10 см. Для увеличения прочности следует использовать пластификаторы и присадки
