Теплый пол в ванной комнате на примере электрической кабельной системы

Коллектор и нагревательный котел

Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.

Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.

Монтаж теплого пола

Плюсы использования саморегулирующихся кабелей для обогрева пола

  1. Экономия электроэнергии благодаря тому, что нагревается только там, где недостаточно тепло.
  2. Мощность погонного метра кабеля одинакова и не зависит от общей длины. Будет одинаковой и для 0,5 метра, и для 15 метров при одинаковой температуре. Однако стоит отметить, что потребляемая мощность зависит от температуры – чем холоднее участок кабеля, тем большую мощность он будет потреблять и сильнее греться.
  3. Не перегревается и не сгорает при перехлесте или сближении витков вплотную.
  4. Можно нарезать на куски различной длины – от 20–30 сантиметров до десятков метров (максимальная длина имеет ограничение, нужно смотреть технические характеристики конкретной марки, обычно 85–100 метров).
  5. Саморегуляция – кабель регулирует интенсивность своего нагрева сам, даже без отдельного термодатчика.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

  • медными;
  • металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Монтаж и технология

Установка водяного теплого пола проводится несколькими способами:

  • монтаж труб производится на полистирольное основание;
  • монтаж труб производится на бетонное основание.

При любом способе укладки принцип работы системы почти идентичен.

Водяной пол устанавливается в такой последовательности:

  • Подготовка основного пола, который очищают от мусора и пыли, после на него укладывают слой материала для теплоизоляции (он обязан быть толщиной не меньше 35 мм, с плотностью 30 кг/м. куб.). К примеру, это возможен экструдированный пенополистирол.
  • По периметру комнаты укладывается демпферная пленка, которая позволяет компенсировать стяжке вероятное температурное расширение.
  • На дальнейшем этапе проводится работа по укладке плотной полиэтиленовой пленки.
  • Затем можно выполнить укладку армирующей сетки, которая требуется для крепления системы. Для трубопровода отводится сеть компенсационных швов, их защищают дополнительно гофрой. Также для придания конструкции лучшей жесткости в некоторых случаях сетку укладывают сверху труб еще одним слоем.
  • После выполняется укладка самого водяного пола из труб змейкой с учетом – 5 метров трубы на 1 кв. м. площади. Чем в помещении площадь больше, тем большее количество потребуется отводящих петель.
  • Затем выполняется опрессовка. Проверка системы производится с учетом вероятных огрехов в работе, которые необходимо исправить. На проверку работы системы хватает одних суток.
  • После опрессовки дальнейший этап – заливка стяжки (толщина стяжки не менее 5 см), это исключает растрескивание полов и гарантирует оптимальный нагрев.
  • На последнем этапе проводится укладка финишного покрытия (кафельной плитки).

Какой электрический обогрев выбрать

В большинстве случаев при отделке пола в ванной комнате выбирается именно керамическая плитка. И это не удивительно, ведь этот материал идеально переносить влажный воздух. Однако он имеет один значительный минус – высокая теплопроводность. Без обогрева плитка в ванной будет очень холодной. По этой причине идеальное решение – сочетание плитки с электрическим напольным обогревом. Плюс этой системы в том, что очень легко регулировать температуру. Однако задача состоит в том, чтобы определить, какой лучше обогрев из всех существующих электрических:

  • Кабельный.
  • Инфракрасный пленочный.
  • Стержневой.

Сразу отметим, что они отличаются способом передачи тепловой энергии. Например, тепло передается путем конвекции и при помощи инфракрасного излучения. Чтобы понять, какой из вариантов теплого пола в ванной комнате будет подходящим и лучшим, коротко сравним их особенности:

  1. Кабельный. Этот вид электрического теплого пола осуществляет обогрев посредством конвекционного способа. Это система с использованием двухжильных и одножильных проводов. Если говорить за практичность, то лучше всего использовать двужильный нагревательный кабель. И это несмотря на то что его стоимость выше. Если говорить за недостатки, то это значительный расход на обогреве помещения.
  2. Инфракрасный пленочный напольный обогрев. Отопление помещения осуществляется посредством инфракрасного излучения. Использование этой системы имеет свои ограничения. Например, ее не совсем удобно укладывать под керамическую плитку. Объясняется это слабой адгезией. Хотя сегодня есть технология, которая позволяет выполнять эту работу. Есть и плюсы этого теплого пола. Инфракрасный обогрев имеет минимальную толщину. Благодаря этому в ванной комнате не будет съедаться полезная площадь по высоте.
  3. Стержневой обогрев. Процесс обогрева ванной комнаты основан на том же способе, что и пленочный обогрев – инфракрасное излучение. Это система состоит из гибких стержней, которые изготовлены из серебра, графита и карбона. Между собой провода соединены токопроводящими шинами. В отличие от кабельного обогрева, стержневой теплый пол потребляет меньшее количество электроэнергии.

Ответ на вопрос о том, какой лучше использовать во многом будет зависеть от внешних факторов и индивидуальных особенностей того или иного помещения. Также учитывается конкретный вид теплого пола по эффективности, долговечности, экономичности и надежности. Например, кабельный теплый пол для ванной комнаты прост в монтаже. Его удобно укладывать даже в самых труднодоступных местах. Что касается инфракрасной пленки, то ее лучше использовать в случае отсутствия стяжки пола. Что касается стержневого или карбонового теплого пола, то это наиболее экономичный способ обогрева.

Итак, сейчас предлагаем вам рассмотреть все существующие варианты того, как сделать теплые полы в ванной комнате своими руками.

Теплый пол в ванной комнате – нужен или нет?

Если потратить какое-то время и посетить форумы на строительную тематику, то можно обнаружить, что вопрос — нужен ли теплый пол в ванной, является весьма обсуждаемым. Мнения разделяются примерно пополам: одна часть пользователей утверждает, что подогрев полов в данном помещении – очень нужная вещь, а другая говорит – существующего отопления вполне достаточно. Решающее значение имеет утверждение, что керамический пол – холодный. С ним трудно не согласиться, поскольку каждый человек знает, как некомфортно из горячей ванной ступать на холодную плитку.

Бытует мнение, что ванная комната с напольным обогревом навсегда избавится от плесени и грибка. Это не совсем верно, здесь еще нужна хорошая вытяжная вентиляция, без нее никакие теплые полы не помогут.

На эту тему в нормативной документации есть требование, относящееся к детским учреждениям. В нем сказано, что дорожки вокруг бассейна должны быть оборудованы системой напольного обогрева с температурой поверхности не выше 30 ºС. То есть, для здоровья и комфорта детей такое мероприятие будет только на пользу. Однако, прямого указания на устройство теплого пола в жилых зданиях в нормативах нет.

Подогрев пола в ванной, безусловно, повысит комфорт для вас и сбережет здоровье вашим детям. Нужно ли его устраивать – каждый домовладелец решает для себя сам.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

  1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Электрический теплый пол

Если говорить за электрические теплые полы под керамогранит, то здесь есть значительные отличия. Например, сам отопительный контур не имеет такой толщины, как водяной. Более того, некоторые виды напольного обогрева можно укладывать в стяжку, а некоторые исключительно под напольное покрытие. Если говорить за недостаток этой системы, то это использование стяжки, которая сокращает высоту помещения. Там, где это принципиально, данный минус считается одним из самых важных. Сейчас рассмотрим вопрос именно под этим углом, а именно насколько поднимается полы при обустройстве двух типов электрического обогрева.

Толщина до 50 мм

В этом случае речь идет об использовании греющего кабеля, который закладывается в стяжку. Если говорить за преимущества использования греющего кабеля под керамогранит, то это возможность изменять шаг укладки. Как следствие вы без проблем можете выставить ту или иную мощность отопления для отдельного участка помещения. При этом такой обогрев вполне может стать основным в то же время его используют и как дополнительный источник тепла. Чтобы сократить тепловые потери, дополнительно осуществляется укладка теплоизоляционного слоя и отражающей пленки под керамогранит. Это не только сокращает расходы электроэнергии, но и повышает качество обогрева.

Данная система теплого пола под керамогранит имеет ряд требований по укладке. Если толщина будет превышать 50 мм, то расход электроэнергии значительно увеличиться. Более того, прогрев не будет таким эффективным. Если стяжка будет иметь толщину меньше 30 мм, то в таком случае получится тепловая зебра, в которой будут чередоваться холодные с горячими участками пола. Изготовленная стяжка должна быть ровной без каких-либо острых торчащих камней и воздушных карманов. В противном случае нагревательный кабель под керамогранитом может повредиться, из-за чего нарушиться его нормальная работа.

Важно! Чтобы достичь равномерного прогрева всего пола, весь нагревательный кабель должен быть надежно закреплен. В таком случае при заливке стяжки он не сместиться

Толщина около 3 мм

Это одна из современных разработок теплого пола. Толщина нагревательного мата настолько тонкая, что весь отопительный пирог может занять толщину до 3 мм. Это особенно актуально в тех случаях, когда поднять уровень пола невозможно. Отопительный пирог должен выглядеть следующим образом. В первую очередь изготавливается ровная черновая стяжка, на которую можно класть керамогранит. Нагревательный мат кладется непосредственно на пол, а сверху закладывается керамогранитом

В этом случае очень важно правильно выбрать клей для керамогранита на теплый пол. То есть в итоге получается так, что нагревательный мат будет находиться непосредственно в слое плиточного клея

Важно! Нагревательные маты, это то же, что и нагревательный кабель. Только в этом случае он располагается непосредственно на самоклеящейся сетке

Он уложен с определенным шагом. Очень удобен при монтаже.

Что касается укладки под керамогранит, то лучше отдавать предпочтение двужильному нагревательному мату, который имеет мощность от 140 Вт/м2. В таком случае будет вполне достаточно обеспечить помещение необходимо температурой. В некоторых случаях мощность на квадратный метр можно и увеличить до 180 Вт. Особенно тогда, когда вы сомневаетесь в качестве утепления того или иного помещения.

Этапы укладки плитки на пол

Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку

При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними. Проверьте уложенный ряд уровнем

Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Технология выполнения теплого пола под плитку своими руками

  1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
  2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
  3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
  4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

  1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
  2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
  3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
  4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

  1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
  2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
  3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
  4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

  1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
  3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
  4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

  1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
  2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
  3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
  4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Подключение

По типовой схеме подключения питающее напряжение 220 В подводится напрямую от распределительной
коробки к подрозетнику термостата. Термостат одновременно служит и регулятором, и выключателем.
Питающую ветку рекомендуется защитить УЗО на ток утечки 10-30 мА. Сечение кабеля выбирается исходя
из потребляемого теплым полом тока, если ток не указан, его не сложно рассчитать по закону Ома.

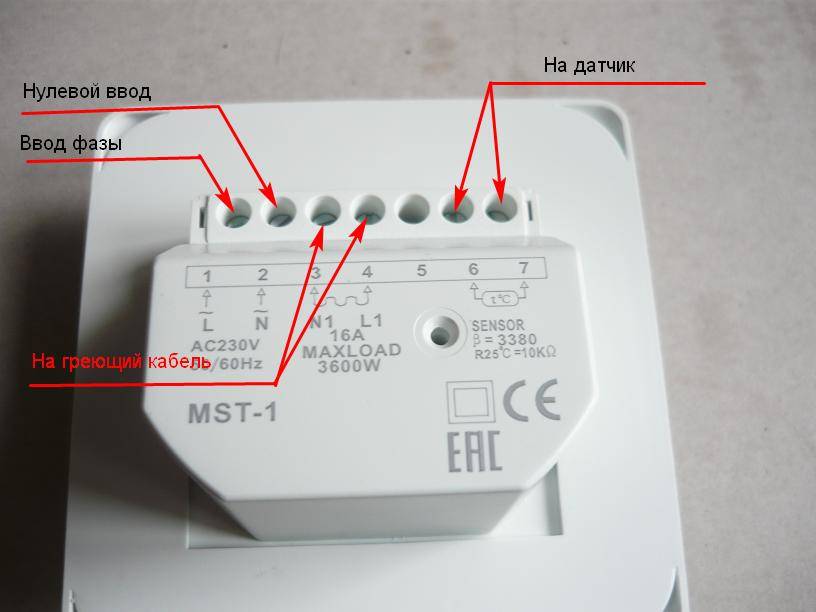

С подключением самого термостата не должно возникнуть сложностей даже у новичка, знакомого с
основами электромонтажа.

Один важный момент: так как термостат подключается к трем кабелям (ввод питания, выход питания на кабель, термодатчик),
в подрозетнике регулятора будет, мягко говоря, тесновато. Поэтому нужно позаботиться об удобстве
подключения заранее: подрозетник следует брать максимально доступной глубины, подводящий питание
кабель нужно подобрать потоньше (но чтобы выдержал расчетный ток), в идеале 1,5 мм2 (вполне
держит 3,5 кВт). Также не будет лишним позаботиться о подвижности всех кабелей, если модуль устанавливается
в гипсокартон, чтобы была возможность вытолкнуть лишнюю длинну провода из подрозетника.

При первом опыте установки термостата придется повозиться, не стоит рассчитывать на быстрый исход! Ну а мы
на этой ноте закончим нашу публикацию.

Критерии выбора: на что обратить внимание

Существенный недостаток водяного отопления – сложный монтаж. Для установки функциональных компонентов применяют «мокрые» технологии. Требуется высыхание стяжки до укладки финишного покрытия. В отапливаемом помещении скорость этого процесса – не более 10-12 мм за неделю при толщине слоя 40 мм. Готовность 5-сантиметрового слоя обеспечит перерыв от 40 до 45 дней.

В многоквартирном доме подключение таких обогревателей к централизованной системе отопления запрещено. Это увеличивает гидравлическое сопротивление в магистрали, что не предусмотрено проектом инженерных сетей здания.

Если выбраны надежные трубы и качественно соединены компоненты, система сохраняет хорошее функциональное состояние длительное время – более 50 лет. Эксплуатационные затраты зависят от способа нагрева теплоносителя. Кроме стоимости топлива (электричества), следует учесть уровень автоматизации. Точная регулировка рабочих параметров уменьшает потребление энергетических ресурсов.

Рекомендуется снижение жесткости воды до минимального уровня.


Теплый пол в ванной требует сложного монтажа.

Специальную подготовку выполняют по технологиям

  • ионного обмена;
  • электромагнитной защиты;
  • обработки полифосфатами.

Выбор электрического обогрева исключает чрезмерно сложные и длительные рабочие операции. Для подключения системы можно использовать имеющиеся сети электропитания. Нагрев рабочих элементов происходит немедленно после включения. При отсутствии слоя стяжки быстро увеличивается температура поверхности напольного покрытия.

Созданная конструкция весит меньше по сравнению с водяной системой. Это позволяет выполнять монтаж без чрезмерной нагрузки силового каркаса здания.

Особенности электрических нагревателей приведены в сводной таблице.

Вид нагреваПреимуществаНедостатки
КабельныйНизкая ценаНевозможность разделения линий резистивного кабеля на отрезки произвольной длины, большая толщина
ПленочныйТонкий рабочий слой, простая укладкаВысокая цена
Карбоновые стержниСаморегуляция, эффективное преобразование электрической энергии в тепловуюМонтаж «мокрым» способом

При выборе электрической системы обогрева следует убедиться в отсутствии ограничений по мощности потребления. Проводники цепей должны соответствовать расчетной силе тока.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения. Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева

То есть, в жилище больше нет других батарей и труб

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.
