Как уложить теплый пол под стяжку: знакомим с вопросом

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

  1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
  2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
  • пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
  • отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.
  1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
  2. Система труб.
  3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Возможные ошибки при монтаже теплого электрического пола

Домашние мастера сетуют, что допускают типичные ошибки. В итоге — полы теплые плохо греют либо происходит замыкание в сети. Специалисты советуют:

  1. Не разрезать кабель, используемый в нагревательном мате. Лучше использовать мат целиком, подбирая специальную схему укладки и оставляя незакрытые части поверхности пола.
  2. Не рекомендуется укладывать кафель на необработанную поверхность. Сначала стоит покрывать черновой пол грунтовкой.
  3. Частицы пыли и мусора не должны оставаться перед укладкой электрической сетки. Иначе образуются воздушные карманы вокруг кабеля, приведут к перегреву системы в последующем.

Если укладывать сетчатые маты под ламинат, то рекомендуется их основательно закреплять монтажным скотчем. Далее уже укладывать нагревательный кабель с определенным шагом и фиксировать на ленте.
Самые простые в монтаже — двужильная маты, которые могут укладываться практически на любую чистую, выровненную поверхность. К такому варианту не предъявляются особые требования при раскрое и укладке. У них отсутствует холодный конец, а значит и необходимость в обязательном выведении к первому концу.
Сетчатые обогревательные маты в отличие от кабельных – дорогие. Однако, не нуждаются в укладке под них верхней стяжки и фольгированного утеплителя в качестве термоизоляции. Уже по уложенным матам сверху можно производить облицовку кафельной плиткой. Хотя нюансы при подключении систем к электросети возникают нередко.
При покупке нагревательных систем такого типа стоит предварительно рассчитывать площадь помещения, с учетом которой и подбирать мат соответствующего размера

Важно понимать, что его нельзя будет уменьшить либо увеличить. Также удельная теплоотдача у комплекта может быть разной

Для ее расчета стоит сопоставить сопоставлять площадь помещения и необходимую тепловую мощность.
При монтаже матов главное, не повредить кабель. Сначала их раскатывают на полу, затем с помощью ножниц задают нужное направление.
Предварительная теплоизоляция во избежание перегрева системы не проводится.
Покрывают маты плиточным клеем только после того, как окажутся плотно прилегающими к основанию. При этом стоит проследить, чтобы кабель не выступал над поверхностью.
Конструкция должна полностью высохнуть, чтобы далее примерно через 5 дней приступать к отделке.

Электрический пол на сетке – надежный, неприхотливый в эксплуатации. При проведении правильного монтажа и подборе хороших комплектующих прослужит долгие годы. Сетчатая система электрического пола, как основной источник тепла, вырабатывает мощность до 200 Вт/м.кв. Как дополнительный — 100-150 Вт/м.кв. Нагревательные маты продаются в рулонах. Соединяются и укладываются на бетонном основании. После нанесения слоя кафельного клея на маты можно сразу укладывать плитку.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

  • 2 см теплоизолятор;
  • 0,5 см изолон;
  • далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

  • 5 см теплоизолятор (в северных регионах 10 см и не меньше);
  • 0,5 см «Изолон»;
  • далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров.  И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

Укладка обогревательных труб на деревянные конструкции

Деревянные системы используются в основном в домах, где уложен черновой фальшпол. Могут быть модульные и реечные. Модули можно купить в строительных магазинах и собрать дома по инструкции, приложенной к комплекту. Реечную систему можно сделать самостоятельно из ДСП или МДФ толщиной 20 мм. Технология включает следующие работы:

  • Нарезаются рейки шириной 13 см;
  • Основание пола подметается, а затем пылесосится;

Реечная система.

  • Застилается полиэтиленовой пленкой внахлест с заходом на стены. Швы заклеиваются скотчем;
  • Мелом прорисовывается трасса, по которой пройдут трубы;
  • Поперек лаг раскладываются рейки и фиксируются саморезами. В местах поворота труб они закругляются;
  • На рейки укладываются опорные металлические пластины, которые одновременно служат распределителями тепла — нагреваясь, они отводят тепло от труб и отдают его полу более равномерно. К рейкам пластины крепятся саморезами;
  • Укладываются трубы (их фиксировать не нужно);
  • Вся система закрывается вспененным полистиролом или полиэтиленовой пленкой.

Завершающие работы проводятся по тому же алгоритму, что и при укладке труб на плиты из полистирола.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Условия заливки пола

Заливка водяного теплого пола.

Для теплого пола заливка выполняется с соблюдением некоторых условий, которые оказывают определенное влияние на качество. Для черновой первой заливки толщина стяжки должна составлять до 5 см. Этого вполне достаточно, чтобы обеспечить выравнивание пола, необходимую прочность самой отопительной системы.

Для чистовой финишной заливки толщина уже может быть совершенно другой, обычно она соответствует 5-10 см. Параметры зависят от назначения комнаты. Например, для жилых помещений достаточно 5-7 см, но для промышленных объектов, где нагрузки на систему будут большими, требуется толщина заливки уже в 10 см.

При выполнении такой работы необходимо помнить, что для теплого пола важно правильное распределение тепла, его аккумулирование, т.е. сохранение в течение довольно длительного времени. Слишком тонкий слой является неблагоприятным

Слишком тонкий слой является неблагоприятным.

Нельзя делать и слишком толстый слой заливки, так как для нагрева потребуется больше времени, а сама поверхность будет прогреваться не так хорошо. Специалисты для теплого пола советуют соблюдать оптимальное значение в 5-8 см.

Важно во время работ не забывать и о внешних условиях. Например, температура должна быть только плюсовой. Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки

Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки.

Когда стяжку проводить нельзя?

Схема теплого пола с системой крепящих скоб.

Во время работы по устройству теплого пола нужно внимательно следить за тем, чтобы все этапы соблюдались в той очередности, которая необходима. Нельзя начинать заливать поверхность пола в таких случаях:

  1. Если по стенам не выставлены разметки, по которым регулируется толщина стяжки.
  2. При отсутствии демпферной ленты или если она выложена крайне некачественно, отстает от поверхности стен, имеет разрывы.
  3. Нельзя заливать финишный слой до того, пока не будет проверена работоспособность всей системы, так как исправить неполадки потом будет уже нельзя. Придется снимать все бетонное покрытие и выполнять стяжку заново.
  4. Нельзя выполнять заливку водяного теплого пола, если вода в трубы не запущена, так как вес бетона их просто сомнет.

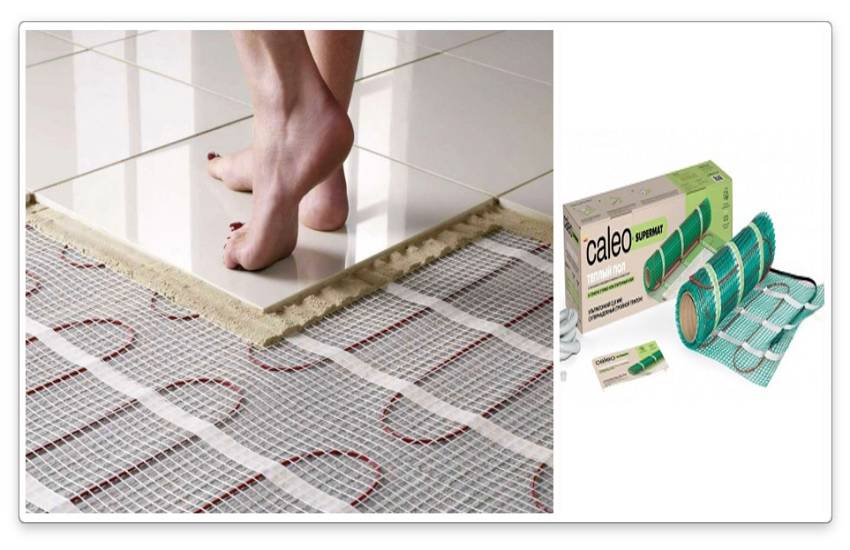

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Разновидности стяжки

Различают несколько основных видов:

  • Мокрая, которая основана на использовании цементного раствора;
  • Полусухая;
  • Сухая, главное преимущество которой – простота и быстрое время выполнения.

При сухом виде все последующие работы можно начинать выполнять уже через несколько часов. В отличие от данного вида, при мокрой стяжке к дальнейшим работам можно переходить только после того, как раствор полностью высохнет, а для этого понадобится не менее четырех недель.

Ее монтаж достаточно простой. Сначала на черновой пол нужно уложить любой пароизоляционный материал, в качестве которого может служить полиэтиленовая пленка. Сверху этой пленки необходимо насыпать любой сыпучий материал, например, перлитовый или кварцевый песок, мелкозернистый шлак или прочие сухие материалы. Далее все нужно тщательно разровнять и утрамбовать на поверхности пола.

Следующим слоем укладывают один из таких материалов, как лист гипсокартона, фанеры или ДСП. Зафиксировать их положение лучше всего при помощи саморезов. Все имеющиеся швы нужно заделать шпаклевкой, а затем зашлифовать.

Затем такую поверхность необходимо оснастить битумной гидроизоляцией и дать ей время высохнуть – не менее двенадцати часов. Таким вот образом выполняется сухая стяжка, ничего сложного в этом процессе нет, вы вполне сможете все сделать самостоятельно, пользуясь данными рекомендациями.

Укладка пола с подогревом

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

  1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
  2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
  3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
  4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Эффективность теплого пола по сравнению с традиционной радиаторной системой на порядок выше

Таким образом, теплый пол, расположенный в стяжке, – это рациональное решение, помогающее создать комфортные условия для проживания. Но следует учитывать ряд условий:

Толщина заливаемого слоя. Расположение системы обогрева на неправильной глубине нивелирует желаемый эффект и создает многочисленные проблемы. Именно поэтому все работы разделяются на два последовательных этапа: формирование черновой и чистовой поверхности, между которыми будет располагаться электрический элемент. Но при минимальных отклонениях основания заливается только один слой.
Вид и тип применяемой стяжки. Именно от этого зависит используемая технология.
Точное соблюдение всех нюансов при приготовлении смеси и этапов ее заливки. Создаваемая конструкция может иметь несколько разных слоев: утеплитель, гидроизоляцию, армирование.
Безопасность

Электрические полы и водные системы требуют большой аккуратности и осторожности
Важное значение имеет правильность монтажа элементов.

Совокупность всех условий – залог качественного, надежного и долговечного результата.

Обладая базовыми знаниями электробезопасности на уровне средней школы, любой домашний мастер сможет смонтировать современную электрическую систему теплых полов

Это интересно: Осб для пола толщина: рассмотрим по пунктам

Типы кабельного пола

Типы кабелей используемых в нагревательных матах Наибольшую часть конструкции кабельного пола занимает нагревательный кабель. Есть несколько разновидностей этой системы, в зависимости от типа кабеля. Выделяют следующие виды кабельного теплого пола:

  1. Саморегулирующийся;
  2. Резистивный одножильный;
  3. Резистивный двухжильный.

Последний вариант имеет в своей системе две жилы – нагревательную и питающую. Такая конструктивная особенность создает преимущества перед одножильным вариантом пола:

  • Отсутствует необходимость возвращения одной жилы к терморегулятору;
  • Более низкий уровень электромагнитного излучения.

Поскольку, в одножильной кабельной системе довольно высокое излучение, такие теплые полы рекомендуется использовать в малопосещаемых или нежилых помещениях. Двухжильная система отличается более высокой стоимостью, но полностью безопасна.

Главным недостатком любой резистивной системы является перегрев участков, где происходит нарушение контакта стяжки и кабеля. Этот недостаток отсутствует у саморегулирующихся кабельных систем. Структура кабеля в такой системе более сложная. Она позволяет увеличивать сопротивление кабеля на участках, где повышается температура. Протекающий через участок ток уменьшается, что исключает выход из строя всей системы.

Ответы знатоков

Владимир Андреев:

Видеть нагреват элемент надо. Поперек резать нельзя. Я спросил бы продавца.

Дмитрий Останков:

Нет. резать нельзя. Если у мата хвосты с обеих сторон, то он ими подключается в регулятор. Разложить его нужно так, чтобы второй конец подошел к первому. Т. е. , чтобы он дотянулся до регулятора.

Ломмастер Заслуженный:

ТП надо залить. Читай инструкцию. Да что бы пустот не было вокруг провода, а то сгорит слишком быстро.

Геннадий Дудников:

Я заливал стяжку.

Елизавета Гошовская:

конечно делать стяжку!

УДАЧА:

температура выделяемая теплым полом будет максимальная если положить на него плитку без стяжки так и инструкции сказано и на опыте проверенно ложили под стяжку наш российский теплый пол (проводом) толщина стяжки 4-6 см прогревался часа за 3-5 но и остывал медлено а матовый под плиткой начинал греть уже через пол часа главное хорошо затереть швы и дать клею просохнуть месяц как минимум. стяжкой матовые полы вообще не видел что заливают если только тонким слоем чтоб зафиксировать но считаю всё же лишним

Игорь Шкурный:

На тонкий теплый пол (маты) кафель можно ложить без стяжки, используйте плиточный клей для теплых полов

михалыч:

один слой клея мажете под мат, второй слой прямо на плитку и соединяете.. . получается мин. слой, если у вас высота критичная.. . но вообще под мат пожиже развести и птоньше размазать потом мат вдавить и ждать (это второй вариант)

Анатолий Горбаченко:

обязательно стяжку поверх ТП. во-первых — равномернее прогревается пол, во-вторых — своеобразный аккумулятор тепла, в третьих — экономия плиточного клея. на теплых полах с теплоносителем практикую стяжку не менее 5 см.

alxndrnn:

Аккуратно можно класть сразу плитку под гребенку, но рекомендуем клиентам залить мат Ветонитом 5000 в толщину кабеля, и уже потом плитку — так правильнее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
