Инфракрасный теплый пол под плитку — излагаем подробно

Принцип работы пленочных покрытий

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

  1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
  2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
  3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
  4. Низкая стоимость материалов.
  5. Долгий срок эксплуатации.
  6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
  7. Нет необходимости в дополнительном обслуживании системы.
  8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

  1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
  2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Это интересно: Деревянные полы своими руками

Недостатки системы

Однако инфракрасные полы имеют определенные недостатки. Особо нужно отметить способ укладки подобного типа полов под кафель. Прогрев всего помещения, а не только полов, при использовании данного комплекса возможен при относительно небольших размерах комнаты.

Подобный тип полов не предназначен для монтажа на поверхностях, закрытых сантехническими приборами, шкафами или кроватями. Поэтому выполнить перестановку мебели в комнате, где уложен электрический пленочный-пол не получится.

Заливать пленочный электрический пол стяжкой сверху не рекомендуется

Стяжка на основе цемента и плиточный клей вызывают незначительное, но постоянное повреждение пленки инфракрасного пола, результат – заметное уменьшение сроков службы. Выход из строя инфракрасных полов может способствовать возникновению пожаров в случае внезапного короткого замыкания.

Сложность монтажных работ определяется маленькой адгезией пленки. Увеличить ее можно с помощью укладки стеклотканевой сетки или гипсокартона между плиткой и нагревательной системой. Однако в таком случае нагревательная способность комплекса станет немного меньше.

Перед укладкой инфракрасных полов необходимо проведение определенной подготовки поверхности с целью ее выравнивания до состояния, близкого к идеальному.

Характеристики инфракрасных обогревателей

Главное отличие инфракрасного обогрева от традиционного в размещении под полом. Это позволяет установить максимально комфортную температуру внизу комнаты при минимальных затратах.

ИК системы считаются самыми технологичными в эксплуатации. В сравнении с кабельными коэффициент полезного действия пола намного выше. По сравнению с водяными исключается риск протечек. Пленки и стержни при функционировании не источают вредных для здоровья электромагнитных волн, не пересушивают воздух.

Достоинства ИК пола

Среди достоинств конструкции выделяют:

  • Малая толщина – всего лишь доли миллиметров, поэтому обогрев не уменьшает высоту помещения.
  • Большая скорость, легкость установки, особенно в сравнении с водяным контуром.
  • Соединения выполняются клеммами.
  • Для монтажа не понадобится дополнительных элементов.
  • Нет риска протечек при аварии.
  • Без присмотра автоматически включается функция безопасной работы.
  • Система отключается по таймеру.
  • При повреждении одного из элементов остальные продолжат работать благодаря параллельному соединению.
  • КПД на 20% выше по сравнению с другими электрическими системами.
  • Высокая энергоэффективность.
  • Длительный срок эксплуатации.
  • Доступная стоимость.


Достоинства пленки

Недостатки инфракрасных систем с кафелем

К минусам следует относить следующие моменты:

  • зависимость от электроэнергии;
  • чувствительность к теплопроводности верхней отделки;
  • запрет на применение с деревянным полом;
  • риск механического повреждения при сильной нагрузке или давлении.

ИК-пленка и плитка: особенности

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов — то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

  1. Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
  2. Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.

Установка теплого пленочного матового пола

Пленочный электрический пол имеет самые различные размеры и мощности для обогрева. Для больших по площади помещений лучше подойдут пленки шириной более одного метра.

Подбор пленочного пола должен осуществляться с учетом всех особенностей помещения. Среди данных факторов есть вид здания и климатические особенности региона, в котором проводятся строительные работы.

Учитывая главным образом эти факторы, подбирается необходимая отопительная пленка под плитку. В процессе монтажа теплых пленочных полов также используется утеплитель. В качестве него может выступать листовая пробка.

Очень важно правильно подсчитать необходимое сечение и метраж провода. После этого нужно вычислить необходимую мощность терморегулятора с учетом того, что один квадратный метр отопительной пленки требует примерно сто пятьдесят Ватт. Укладка паркетной доски на теплый пол

Укладка паркетной доски на теплый пол

Данную цифру достаточно умножить на площадь отапливаемого помещения в метрах. В итоге получится общая мощность, которая будет необходима для системы. Прибор приобретается обязательно с учетом данного показателя.

Далее необходимо понять размер рабочей площади для системы обогрева. Обычно данный показатель равняется семидесяти пяти процентам от общей площади комнаты.

Для того чтобы полезное тепло шло только в сторону полового покрытия, перед укладкой пленки обогрева нужно сухое основание застелить теплоотражающим материалом. Все соединения данного слоя необходимо зафиксировать скотчем.

Укладка обогревающей пленки производится любой удобной стороной. Главное – неиспользуемые контакты должны обязательно изолироваться.

Нарезка изделия на определенные куски должна осуществляться только по линиям секций. После этого устанавливается датчик температуры.

Он укладывается в углублении под пленкой недалеко от терморегулятора и прикрепляется к греющей пленке скотчем. При установке обогревающей пленки под плитку, датчик также должен располагаться под данным керамическим слоем.

Для того чтобы пленка не сдвигалась, ее необходимо закрепить при помощи скотча к теплоотражающему материалу, уложенному на пол.

Монтаж терморегулятора желательно проводить вблизи действующей системы электропроводки помещения. При необходимости можно к терморегулятору провести отдельную линию напрямую от счетчика тока. Это поможет предотвратить перегрузку сети.

Регулятор можно подключить напрямую или же включать его по средству розетки. Последний вариант более удобен, так как в случае поломки прибора систему отопления можно легко и быстро отключить от сети.

Подключение проводов под плитку должно проводиться строго по заранее разработанной схеме. Подсоединение нагревательной пленки проводится параллельным способом.

Другими словами кабели подключаются только с одной стороны помещения. Для того чтобы не перепутать последовательность подключения лучше использовать двухцветные провода.

Схема укладки теплого пола

Каждый отдельный кабель определенного цвета подсоединяется только к одной клемме пленки. Соединять кабель лучше всего при помощи пассатижей и молотка. Для этого клемма ложится на пленку, а затем плотно прижимается до полного прилегания к проводнику из меди.

Закрепив кабель, обязательно нужно поставить изоляторы. Если же в помещении часто наблюдается повышенная влажность, то нужно использовать специальный герметик. После сбора всей системы из пленок провода, идущие от нее, подсоединяются к терморегулятору. Чтобы подключить их, не лишне будет взглянуть в инструкцию к терморегулятору.

Далее проводится подключение системы отопления под плитку к сети. Перед запуском системы необходимо учесть мощность системы и при необходимости провести для теплого пола отдельную линию с автоматом. Особенно это актуально, если мощность системы имеет более двух киловатт.

Во время подключения системы отопления под плитку к сети помимо работы на обогрев проверяется надежность изоляции. Для этого при помощи пробника определяется наличие изоляции на линиях отреза.

После проверки дееспособности системы, можно укладывать плитку. Для того чтобы керамические изделия плотно держались, перед их укладкой на пленку обогрева настилается специальная монтажная сетка из стекловолокна. Ячейки данной сетки должны равняться двум-четырем сантиметрам.

Располагать провода, идущие к системе теплый электрический пол, лучше всего под плинтусом. Также скрыть проводку можно, проделав борозду в стене и заштукатурив ее.

Свойства пленки, ее достоинства и недостатки

  • Легко устанавливается. Монтаж пленки не требует проведения дополнительных коммуникаций (например, водопровода). Отопительную систему можно начинать эксплуатировать сразу после установки. Владельцы инфракрасного теплого пола не сталкиваются с проблемами размораживания или прорывами трубопроводов. Монтаж производится поэтапно, то есть, инфракрасный пол можно укладывать в каждой комнате отдельно;

  • Высокий уровень пожарной безопасности и абсолютная безвредность для здоровья человека. Работающий инфракрасный пол не сжигает кислород, сохраняя при этом в помещении естественный уровень влажности. Кроме этого, подобная технология не производит электромагнитных волн и не оставляет вредных продуктов сгорания в котле;
  • Долговечность. Средний срок службы таких полов составляет около 30 лет. Многослойная карбоновая пленка отлично переносит сильное давление (обыкновенная термопленка не рассчитана на силовое механическое воздействие), механические повреждения и удары. Кроме этого, дорогостоящее инфракрасное полотно не боится воды и щелочных моющих средств.

Достоинства и недостатки:

  • Пленочный теплый пол под плитку легко устанавливается и не требует применения специальных инструментов;
  • Доступная цена (такой пол стоит 240–260 рублей/м²).

Пленочный теплый пол под плитку

Слабые стороны:

  • Меньшая надежность (если сравнивать с кабельными системами);
  • Дешевая пленка плохо переносит сильное давление и механические повреждения. Укрепить отопительную систему все же можно, однако, за качественные пленки со сплошным карбоновым покрытием придется отдать круглую сумму;
  • Обычная пленка не предназначена для использования в бане или парилках.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

  • подготовить основание для ИК-нагревателей;
  • смонтировать систему обогрева;
  • подключить и проверить её;
  • уложить основание для плитки и наклеить материал.

Watch this video on YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

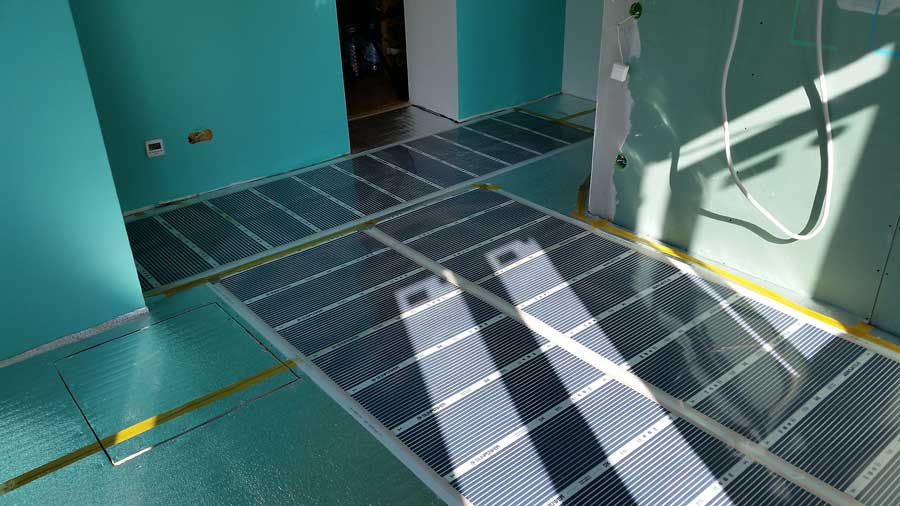

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

  1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
  2. Определить место установки терморегулятора на стене.
  3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
  4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
  5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
  6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

  1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
  2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Watch this video on YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Что такое электролиз и где он применяется?

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?

Особенности укладки ИК пола под плитку

Нагревательные элементы не ложатся в места, где будет устанавливаться низкая мебель. Требуется минимум 3 см свободного пространства. Чтобы направить тепло вверх, необходима установка под системой теплоотражающей изоляции. Нельзя устанавливать элементы на основе фольги, которая со временем разъедается.

Важные моменты:

  • заранее продумать место для терморегулятора. Туда подводится проводка;
  • определить зоны, где будет укладываться система теплого пола;
  • поверхность для укладки должна быть чистой, ровной;
  • лучше укладывать материал для отражения тепла по всей комнате, не только в местах, где ложится система. Закрепляется скотчем к полу, стыки должны быть ровными.

Монтаж ИК теплых полов

Монтаж производится в следующей последовательности:

Рулон с пленкой раскатывается по полу. По отмеченным полосам можно разрезать пленку, определяя необходимый размер. Контакты из меди укладываются вниз. Разрезать желательно как можно меньше.

  • Зажим закрепляется на медной полоске. Одна сторона находится в термопленке, вторая – наверху медной полоски. Фиксируется пассатижами.
  • Линии разреза заклеиваются изоляцией из битума. Если разрезы делались не по намеченным полоскам, изолироваться должна вся поверхность разреза.
  • Термопленка фиксируется скотчем, чтобы не происходило смещения.
  • Терморегулятор устанавливается на стенку. Желательно ставить его возле розетки.
  • В соответствии со схемой, провода прокладываются от нагревательных секций до терморегулятора. Не стоит располагать их вдоль одной стенки. Протягивать можно под плинтусами.
  • Чтобы не было неровностей, можно под провода вырезать канавки в теплоотражающем слое.
  • Чтобы подключить провода к нагревательным элементам, срезается изоляция на их концах. Он устанавливается в зажиме и закрепляется пассатижами. Провод не должен шататься в установленном пространстве.
  • На пространство, где закреплялся конец провода, наклеивается битумная изоляция. По размерам должна быть такой, чтобы полностью изолировала поверхность.
  • Другие концы проводов прикрепляются к терморегулятору в соответствие со схемой подключения на инструкции.
  • К терморегулятору подключается датчик температуры. Один его конец закрепляется с помощью битумной изоляции на черную полосу нагревательного элемента. Чтобы не было неровностей, в теплоотражающем слое проделывается углубление.
  • Проверяется работоспособность каждой нагревательной полосы.
  • Укладывается гидроизоляция из полиэтилена.

До укладки плитки необходимы предварительные работы. Ее можно укладывать поверху полиэтилена. На гидроизоляцию укладывается малярная сетка, чтобы повысить сцепление с поверхностью.

Второй вариант укладки – обшить поверхность гидроизоляционного слоя гипсоволокнистыми листами. Их устанавливать на саморезы к основанию, привинчивая между нагревательными элементами. Дальше укладывается плитка.

Преимущества данного вида подогрева

Утепление стен «тёплым электрическим полом», как и любое отопление, имеет свои плюсы и минусы.

Недостатки электрического обогрева:

  1. Нет возможности поместить мебель около греющих стен. Она будет препятствовать распространению тепла, кроме того, горячий воздух окажет отрицательное воздействие на изделия, что в итоге сократит срок службы.
  2. На такую поверхность нельзя повесить картину или телевизор, так как можно нанести ущерб нагревательным элементам.
  3. Возникают большие теплопотери. Ведь обогревается стена, с другой стороны которой находится улица, в результате чего происходит излишнее расходования тепловой энергии.
  4. Смещение точки росы глубже в стену. Зимой будет накапливаться конденсат, что приведёт к промерзанию, а это ускорит процесс разрушения стен.
  5. Увеличение потребления электроэнергии.
  6. Разрушение финишной отделки — срок службы настенных покрытий будет значительно меньше, чем на стенках без отопления.

Как видите минусов много, хотя нельзя не сказать и о положительных сторонах такого обогрева:

  • расположен вертикально, поэтому пыль не будет распространяться по комнате;
  • освободит место в помещении, которые занимают стандартные радиаторы;
  • экономичность в плане монтажа — установка недорогая, в сравнении с обустройством другого отопительного устройства;
  • создаёт прекрасный тепловой эффект;
  • борется с грибком и плесенью;
  • не сушит воздух, так как нет открытых элементов, которые сжигают кислород;
  • обогрев помещения происходит более равномерно;
  • не портит интерьер комнаты.

Так как, при настенном электрическом отоплении метод нагрева лучистый, то можно сэкономить, установив температурный уровень в помещении ниже на 2 градуса, что не отразится на уровне комфорта.

Виды виниловых напольных покрытий для теплого пола

Оптимизация применения теплого пола — один из ключевых факторов развития виниловых напольных покрытий, в частности, появления каменно-полимерного SPC ламината и древесно-полимерной WPC плитки плотностью 2000 кг/м3 и 1050 кг/м3 соответственно. Подробно об эволюции виниловых полов и роли систем обогрева.

Каменный SPC ламинат

◈ Подробно об SPC ламинате.

SPC ламинат с теплопроводностью 0,18-0,25 Вт/(м*К) — наиболее приближенное к керамограниту напольное покрытие. Благодаря высокому содержанию в составе спрессованного камня (до 80% карбоната кальция) поверхность быстро и равномерно прогревается, практически без теплопотерь. Но при этом, благодаря связующему полимеру, пол гораздо медленнее остывает. Кроме того, с керамической плиткой нельзя использовать пленочный пол, а с SPC винилом — можно.

Только два бренда каменно-полимерной SPC плитки — Fargo, Stone Floor — допускают официально нагрев теплого пола до 40°С. Также есть коллекция Art Stone Armor с двумя термостабилизирующими слоями: интересно, что в презентации производитель заявляет 45°С, но в инструкциях неоднократно предупреждает о недопустимости перегрева выше 28°С.

Виниловая WPC плитка

◈ Подробно о WPC плитке.

WPC плитка с высоким содержанием древесной муки и со вспененной структурой также подходит для всех видов теплых полов, но плотность в 2 раза ниже, чем у SPC и минимальное содержание каменной крошки сильно увеличивает теплопотери, пол долго нагревается и при 40°С наблюдаются микрорасширения планок (см. ниже ).

Эластичный виниловый пол

◈ Подробно о кварцвиниловой плитке и ПВХ плитке.

Клеевая ПВХ или кварцвиниловая плитка совместима только со встраиваемыми системами: водяной и электрический обогрев до 28°С. Совместно с замковым способом укладки можно также использовать пленочные системы, однако, в качестве теплоизоляционной подложки необходимо использовать только упругие, рекомендованные для винила подстилочные материалы или фольгу (не рекомендуется производителями теплых полов).

Замковый кварц винил или замковая LVT плитка толщиной 3,5 мм и тоньше — плохой выбор для теплого пола любого типа: при нагреве замковые соединения размягчаются, что приводит к нарушению герметичности и целостности всего настила.

Rigid Vinyl покрытия

◈ Подробно о .

Замковое напольное покрытие с утолщенным виниловым слоем также совместимо с системами обогрева. Благодаря толщине от 5 мм Rigid Vinyl может использоваться с инфракрасным теплым полом и с повышенным нагревом поверхности. Как и для абсолютного большинства виниловых напольных покрытий, производители Rigid Vinyl также декларируют ограничение нагрева до 28°С.

Лучшие пленочные теплые полы

Современный рынок инфракрасных полов заполнен различными видами этой продукции от известных производителей. Цена изделий сильно отличается в зависимости от качества пленки, комплектации системы, популярности того или иного производителя. Это могут быть дорогие европейские полы, полностью укомплектованные, вплоть до саморегулирующихся систем или недорогие изделия китайских фирм. Для того чтобы определить, какой лучше следует рассмотреть различные варианты.

Q-Term

Корейская фирма, выпускающая универсальные пленочные полы, которые устанавливают не только в жилых, но и в общественных зданиях. Q-Term оборудованы карбоновыми нагревательными элементами, мощностью 130-230 Вт, поэтому вполне возможна установка теплого пола под плитку. Рулоны выпускаются шириной от 0,5 до 1 метра, что делает монтаж более быстрым и удобным. Продукция хотя и отличается довольно высокой стоимостью, но лучше всего подходит для монтажа под плиточный пол.

Caleo

Тоже корейский производитель. Продукция отличается хорошим качеством в сочетании с низкой стоимостью. Рулоны универсальной пленки имеют ширину 50 см и мощность 180-220 Вт. У Caleo иногда возникают самопроизвольные разрывы или деформации.

Calorique

Пленочные полы высокого качества от американского производителя. Основные достоинства пленки – высокая прочность и гибкость, устойчивость к механическим воздействиям. Это самый лучший теплый пол под кафельную плитку. Системы Calorique считаются наиболее долговечными и надежными, очень популярны, несмотря на высокую стоимость.

HeatPlus

Корейский производитель, выпускающий высококачественные инфракрасные пленочные теплые полы с карбоновыми нагревателями. Ширина рулонов находится в пределах 50-80 см, а мощность системы составляет 150-220 Вт, в зависимости от модификации. Изделия повышенной мощности выпускаются с энергопотреблением порядка 400 Вт. Как правило, они предназначены для лоджий, открытых террас и т.д. Допускается укладка теплого пола под плитку. HeatPlus оборудована противоискровой защитой. Гарантийный срок эксплуатации – минимум 15 лет.

RexVa

Корейская высококачественная пленка. Оборудованная противоискровой сеткой она совершенно безопасна в эксплуатации. Обладает повышенной устойчивостью к поломкам и разрывам. Выпуск рулонов шириной 0,5; 0,8 и 1 метр. Величина энергопотребления достигает 350 Вт.

Okondol

Корейский производитель, выпускающий пленочные системы, отличающиеся особой прочностью и долговечностью. Гарантийный срок полов Okondol составляет 30-50 лет. Универсальная конструкция с многослойной защитой подходит под любые типы напольных покрытий.

Пленочный теплый пол под ламинат – легко и просто

Электрический теплый пол под плитку плюсы и минусы

Подложка под теплый пол

Инфракрасный теплый пол

Укладка теплого пола в стяжку

Электрические теплые полы своими руками

Руководство по монтажу инфракрасного тёплого пола

Все работы по монтажу плёночного тёплого пола следует начинать с подробного и тщательного пошагового плана работ, расчёта количества требуемых материалов.

Материалы и инструменты, необходимые для работы

  1. Сам тёплый пол в требуемом количестве. Для укладки под плитку лучше подходит плёнка с карбоновыми нагревательными элементами. Биметаллические тёплые полы не рекомендуются для этой цели.
  2. Теплоотражающая плёнка. Отражающая поверхность плёнки не должна быть электропроводящей.
  3. Скотч.
  4. Битумная изолента.
  5. Монтажные электрические провода.
  6. Соединительные клеммы.
  7. Термореле с аварийной защитой.
  8. Пластиковая армирующая сетка.
  9. Полиэтиленовая плёнка.
  10. Монтажные электрические инструменты: кусачки, пассатижи и т. п.
  11. Мультиметр, индикаторная электрическая отвёртка.
  12. Сухая смесь для самовыравнивающейся тонкой стяжки под плитку.
  13. Клей для керамической плитки.
  14. Инструменты для укладки плитки.
  15. Измерительные инструменты: рулетка, метр, угольник.

Пошаговая инструкция

Схема стандартной установки

Принципиальная схема подключения ИПО

Укладка керамической плитки — тема другой статьи. Здесь же мы рассмотрим подготовку и монтаж системы инфракрасного тёплого пола.

Шаг 1. Основание необходимо тщательно вычистить, вымести весь мусор. На полу не должно оставаться случайных шурупов, камней, кусков арматуры или проволоки, других посторонних предметов.

Шаг 2. Перед укладкой необходимо составить подробный план помещения с предполагаемыми местами расстановки мебели, нарисовать на нём схему размещения плёнки тёплого пола. Наметить на бетонном основании раскладку тёплого пола, отступив около 40 см от стен.

Шаг 3. Уложить теплоотражающую плёнку, нарезав её необходимыми кусками.

Шаг 4. Все стыки теплоизолятора проклеить скотчем, приклеить его по краям к полу.

Шаг 5. Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона.

Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона

Между полосами плёночного пола следует оставить промежутки 5~10 мм. Полосы не должны ни в коем случае заходить друг на друга. По этим промежуткам рулоны тёплого пола нужно приклеить скотчем к фольгированной плёнке теплоизоляции. По краям ленты тёплого пола, где проходит медная шина, следует установить специальные клеммные зажимы в местах электрических соединений.

Шаг 6. Зажимы необходимо крепко обжать пассатижами или специальными электротехническими клещами. Выступы на клеммах должны продавить пластик, обеспечив надёжный контакт с медной полосой. Зачищенные концы монтажного провода нужно вставить в клеммы и тщательно их обжать.

Шаг 7. Необходимо выполнить параллельное электрическое соединение всех нарезанных кусков инфракрасного пола между собой. Кусочками битумной или специальной толстой изоленты заклеить клеммы с двух сторон, тщательно закрывая оголённые концы проводов и клеммы. Оставшиеся свободными оголённые концы медной шины также следует заизолировать.

Шаг 8. В месте предполагаемого выхода к терморегулятору подключить провода необходимой длины. Под плёнку тёплого пола на некотором расстоянии положить термодатчик с присоединённым к нему проводом. Сверху закрыть всё плотной полиэтиленовой плёнкой также приклеив её скотчем. Поверх неё раскатать пластиковую армосетку, так чтобы края её выходили за габариты тёплого пола для связки тонкой стяжки‑нивелировки с бетонным основанием пола.

Шаг 9. Приготовить раствор для тонкой стяжки. Выполнить стяжку под плитку, тщательно разровняв раствор слоем 8~10 мм. После того как он хорошо высохнет, сверху можно поклеить плитку обычным способом.

наливной пол

Плёночный пол — предмет достаточно нежный и требует бережного обращения во время выполнения всех работ. Обувь при работе лучше надеть с мягкими подошвами. После подключения зажимных клемм к ленте пола следует проверить тестером электрическое сопротивление каждого куска на отсутствие обрывов, затем сделать то же самое после выполнения электрического монтажа всех кусков в единую цепь.

Инфракрасный теплый пол под плитку

Тёплый дом — одно из условий счастливой семейной жизни. Правильно рассчитанная и выполненная система отопления — залог тепла и уюта в доме. Тёплые полы существенно повышают комфортность любого жилища, будь то небольшая квартира или загородный дом. При грамотно сделанном монтаже они долго и безопасно будут служить, радуя всех членов семьи уютной и тёплой домашней атмосферой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
