Шумоизоляция пола

Шумоизоляция пола в квартире: как сделать и какой материал выбрать

Есть два основных способа: «плавающий пол» и укладка материала в каркасную систему.

Плавающий пол

Это конструкция, состоящая из нескольких слоев. Первый слой должен быть очень плотным. Он заливается бетонной стяжкой (толщина 3-5 см). Сверху стяжки укладывается подложка, на которую монтируется напольное покрытие. Процесс не сложный и в то же время эффективный.

Укладка звукопоглощающего материала в лаговую систему.

Для лучшего эффекта под лаги лучше положить резиновые прокладки

Оптимальный вариант, если вы делаете полы с нуля. На бетонное основание (плиты перекрытия) монтируются лаги – обычно это деревянные бруски размером 50+100 мм. Расстояние между лагами примерно 50-60 см. Крепятся к полу они металлически уголками и дюбель гвоздями.

Шумоизоляционный материал укладывается в пространство между лагами. Сверху нужно постелить мембрану, а уже потом напольные доски. Это один из самых трдуозатратных, но эффективных способов.

Материалы для звукоизоляции пола

В современных строительных магазинах выбор материала огромен, что называется, на любой вкус и кошелек. Перечислим самые распространенные и эффективные.

Минераловытные плиты толщиной 50-100 мм, состоящие из стекловолокна. Не пропускают шум силой 38 Дб. Оптимальный вариант для укладки между лаг.
Вибростек-V300. Рулонный материал, толщиной 4 мм. Отлично подойдет для «плавающего» пола.
ШУМОСТОП – упругая звукопоглощающая плита толщиной 20 мм. Противостоит шуму с показателем до 39 Дб.

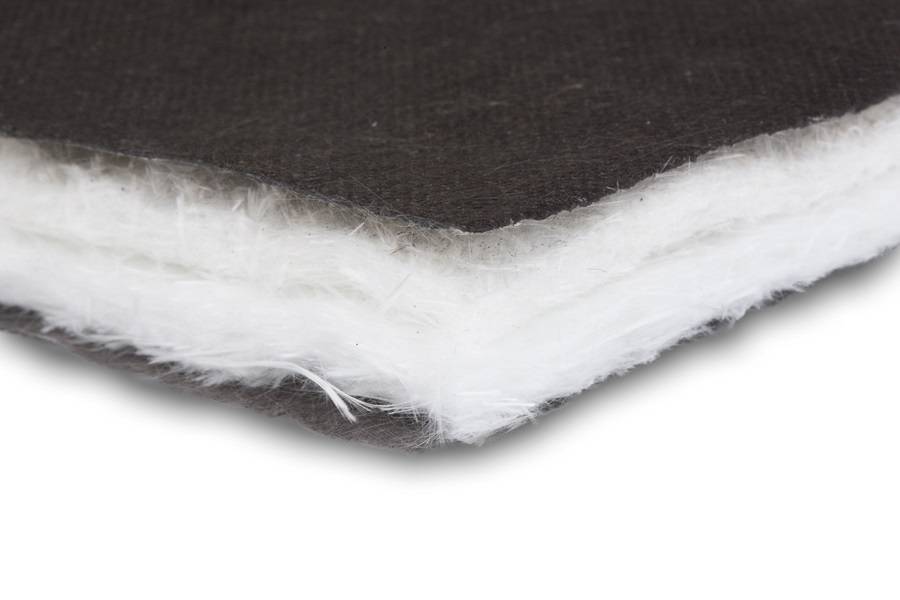

ШУМАНЕТ – еще один хороший рулонный материал для «плавающего» пола. Его толщина составляет всего 3 мм, и при этом он сдерживает шумы до 23 Дб.
ЗИПС-ПОЛ Вектор, сэндвич-панель. Эффективное решение для предотвращения проникновения шума через пол.

Возможные решения

Есть несколько вариантов конструкции чернового пола, которые предлагают разработчики систем шумоизоляции ограждающих покрытий. Часть из них спроектирована для «сухого» монтажа, часть — с заливкой стяжки в качестве верхнего слоя. Но большинство решений рассчитано при условии, что у перекрытия ровная и прочная поверхность — без перепадов высоты, сколов и трещин.

Примеры систем звукоизоляции пола без стяжки:

Стандарт. Применяют, когда надо получить дополнительные индексы ΔRw на уровне 5-8 дБ, а Δ Lnw 25-30 дБ. В качестве нижнего шумопоглощающего слоя укладывают с заходом на стены демпферное полотно толщиной 3.5-5 мм. Сверху монтируют звукоизолирующий слой — панели для пола Кнауф толщиной 20 мм с фиксацией фланцев на клей и саморезы. Поверх застилают подложку из звукоизоляционной мембраны толщиной 2-4 мм. Суммарная толщина — 26-29 мм.
Улучшенный вариант (Стандарт+). Используют, когда необходимо получить значения ΔRw 6-9 дБ, Δ Lnw 32 дБ. Нижний слой состоит из комбинации демпферного полотна толщиной 3.5-5 мм (заведенного на стену) и акустических панелей толщиной 13 мм. Сверху монтируют звукоизоляционный слой — панели для пола Кнауф толщиной 20 мм. Суммарная толщина 36-38 мм.
Премиум. Быстровозводимая конструкция плавающего пола. ΔRw 8-10 дБ, Δ Lnw 32-38 дБ. По периметру с выходом на стены два слоя демпферного полотна толщиной 3.5 мм. Шумопоглощающий слой состоит из акустических сэндвич панелей на основе базальтового волокна, звукоизолирующий слой состоит из комбинации акустического триплекса (толщина 17 мм), каучуковой мастики и фанеры (толщина 18 мм).

Примеры систем звукоизоляции пола со стяжкой (толщиной 60 мм):

Эконом. ΔRw 4-7 дБ, Δ Lnw 25-30 дБ. Нижний слой с выходом на стены— демпферное полотно толщиной 3.5-5 мм. Верхний слой — стяжка.
Стандарт. ΔRw 7-10 дБ, Δ Lnw 32-36 дБ. Демпферное полотно с выходом на стены плюс нижний слой из акустической минеральной ваты толщиной 20 мм. Верхний слой — стяжка.
Стандарт+. ΔRw 10-13 дБ, Δ Lnw 34-38 дБ. Демпферное полотно с выходом на стены, два слоя акустической минеральной ваты толщиной 20 мм или один слой 40 мм.
Премиум. ΔRw 11-14 дБ, Δ Lnw 36-43 дБ. Шумопоглощение происходит за счет двух слоев плит акустической минеральной ваты общей толщиной 40-60 мм и формирования бортика из минеральной ваты вдоль стен на высоту стяжки.

В отдельную позицию можно выделить материалы типа «Шумопласт».

Они разработаны специально для создания шумопоглощающего слоя на неровных перекрытиях, и позволяют не проводить выравнивание поверхности плиты стяжкой или самовыравнивающимися смесями. При усредненной толщине материала 20 мм и стандартной толщине стяжки 60 мм ΔRw равно 8-10 дБ, Δ Lnw — 32 дБ.

Пример звукоизоляции пола с защитой от ударного и воздушного шума:

Шумоизоляция полов на лагах имеет такую стандартную конструкцию:

по периметру вдоль стен на высоту чернового пола укладывают демпферное полотно сложенное вдвое;
обычные лаги устанавливают на ленточные вибропоглощающие прокладки;
опоры для регулируемых лаг или для регулируемой фанеры устанавливают на точечные вибропоглощающие прокладки;
между лагами или между опорами укладывают акустические плиты из базальтового волокна;
в качестве звукоизоляции монтируют с перехлестом стыков два слоя 18-и миллиметровой фанеры.

ПолезноБесполезно

Основные типы шумов

В условиях квартиры присутствуют такие типы шумов:

Структурный шум — представляет собой ударные колебания с разной интенсивностью. Передаются они по элементам конструкции комнаты. При любом типе финишного покрытия необходима дополнительная шумоизоляция.
Пространственный шум получается вследствие разговоров, грохота посуды, плача, смеха и так далее, т.е. шум, возникающий вследствие жизнедеятельности людей.
Акустический звук представляет собой отражение звука в пустых или мало обустроенных помещениях. Данное явление актуально для квартир с минимальным количеством мебели.

Шумоизоляция потолков в квартире

Через потолок проходит больше всего шума – топот ног, звуки передвигаемой мебели, падение каких-то предметов. Поэтому для звукоизоляции выбирается обычно монтаж подвесного потолка с укладкой в его каркас звукопоглощающего материала.

Пошаговое описание сборки каркаса

Материалы такие же, как в случае со стенами. С инструментами аналогично, к ним прибавится разве что стремянка или другой предмет, на который можно встать и дотянуться до потолка. Процесс также схож, только выполнить его одному вряд ли удастся, так что понадобится помощник.

По периметру потолка на уровне, равной толщине звукопоглощающего материала, крепятся направляющие (на дюбель-гвозди, через прокладку из резины или пробки).
Далее с шагом в 40 см монтируются на подвесы потолочные профиля вдоль комнаты, а затем поперёк. Между собой поперечные профиля скрепляются при помощи крестовин (крабов).
После монтажа каркаса укладываем (приклеиваем или крепим на гвозди-зонтики) звукоизолирующий материал. Если он плотный, то по краям можно закрепить его монтажной пеной.
Теперь остается закрепить гипсокартон, зашпаклевать и зашкурить швы.

Демпфирующие стандарты

Лентами обрабатывают вертикальные ограждающие конструкции. Клеят по периметру, вокруг канализационных стояков и других коммуникаций, проходящих по полу и стенах.

Производители изготавливают ленты из резины, каучука, вспененного полимера, латекса.

Шумоизоляция полов повышает акустические показатели напольного покрытия, и полной площади квартиры. Укладка материала надежно ограждает от проникновения звуков внутрь и распространения за пределы помещения. Создаст спокойную обстановку для проживающих.

В статье вы точно найдете подходящую шумоизоляционную подложку с необходимыми характеристиками

Спасибо за внимание! Увидимся в других статьях!

Плавающий пол

Способ установки плавающего пола с водой никак не связан. Набор слов, «пол» и «плавающий», образован от понимания, что декоративный слой на поверхности находится без соединения.

Если доски паркета или пола укладывают на лаги, то сегодняшние техники монтажа пола не рассматривают использование ни гвоздей, ни саморезов, ни клеевых основ. В связи с этим плавающий пол создает отличную звукоизоляцию.

Подготовка поверхности

Основание для такой звукоизоляции должно быть ровным, сухим и чистым. В связи с этим к стадии подготовки следует отнестись с большой серьезностью. Старое покрытие удаляют.

Основание проверяют на перепады высоты. Если они существенные, то основание надо выровнять. Для этого подойдут самовыравнивающиеся смеси, либо обычная цементно-песчаная стяжка.

Опалубка

Чтобы предотвратить появление акустических мостов, снижающих эффективность звукоизоляции, следует изолировать настил от перегородок и стен. Для этого по периметру всего помещения обустраивают временную опалубку из фанеры, гипсокартона, либо тонких досок. Ее высота должна быть обязательно больше настила плавающего пола.

Сразу после застывания стяжки, всю опалубку удаляют. Образовавшийся промежуток заполняется монтажной пеной или остатками шумоизоляционных материалов.

Шумоизолирующий материал

Шумоизоляцию укладывают равномерно на подготовленное основание без щелей и зазоров. Для сведения отходов к минимуму, укладку, как правило, начинают от угла помещения. В случае если это необходимо, то стыки проклеивают.

МаксФорте ШумоИзол (https://maxforte.ru/maksforte-shumoizol) – тонкая звукоизоляционная подложка, выпускается в виде рулона длиной 10 м, и шириной 1 м, толщина 4-5 мм. В качестве звукоизоляционного слоя используется нетканое полотно дарнит, обеспечивает защиту от ударных шумов до 27 дБ. Также за счет качественного битумного слоя, который не рвется и не трескается при укладке, обладает высокими гидроизоляционными свойствами, подходит для домов класса «А» (элитное жильё).

МаксФорте SoundPRO (https://maxforte.ru/materialy-dlya-shumoizolyacii-kvartiry/maksforte-soundpro) – новейший материал, выпускается в виде рулона 1,4 х 5 м. Способен обеспечить высокий уровень защиты от ударных и воздушных шумов, при толщине всего в 12 мм. Высокие показатели достигаются за счет уложенного специальным образом алюмосиликатного волокна. Звукоизоляция полностью негорючая, что подтверждено сертификатом.

Посмотреть ролик с монтажом можно на YouTube канале Звукоизоляция MAXFORTE.

Песчано-цементная стяжка

Перед устройством полноценной цементно-песчаной стяжки на подложку для звукоизоляции желательно постелить клеенку, у которой края загибают вверх, а затем приклеивают скотчем к опалубке. На клеенку устанавливают маячки высотой 15 мм, поверх них устанавливают крепкую армирующую сетку.

После этого требуется уложить по уровню направляющие. Это могут быть, к примеру, металлические профили. Поверх укладывают песчано-цементную смесь, выравнивают и затирают поверхность.

Сухая стяжка

Для избежания «мокрых» процедур, вполне можно сделать сухую стяжку. Для этого используют разные листовые материалы: гипсоволокнистые листы, гипсокартон, фанера и OSB. Эти листы укладывают в два слоя, надежно скрепляя между собой клеем.

Во избежание появления акустических мостов, все стыки смещают. При необходимости поверхности шпаклюют и покрывают особой гидроизоляционной мастикой. После этого укладывают напольное покрытие: плитку, паркетную доску, ламинат, линолеум, ковролин.

Обустройство шумоизолирующей плавающей стяжки

Шумоизоляция пола в квартире может выполняться при помощи так называемой плавающей стяжки. Ее конструкция предполагает наличие нескольких слоёв, одним из которых является звукоизоляционный материал. При этом ни один из слоёв не соприкасается с поверхностью стен и бетонного перекрытия, а значит, не принимает от них звуковые волны и не передаёт на них свои.

В конструкции стяжки пола с шумоизоляцией, которую вы собираетесь сделать своими руками, могут использоваться материалы от разных производителей, отличающиеся техническими характеристиками и стоимостью, главное – соблюдать очерёдность укладки слоев.

Первый слой – гидроизоляция

На подготовленное бетонное перекрытие (мусор выметен, все ямки и трещины заделаны цементным раствором) укладывается рулонный гидроизолирующий материал. Оптимальный вариант – плотная полиэтиленовая плёнка, края которой накладываются внахлёст друг на друга на 10–15 см и проклеиваются между собой строительным скотчем.

Второй слой – звукоизолирующий барьер

В качестве шумоизоляционного материала под плавающую стяжку можно использовать:

Плотность 110 кг/м³, размеры 1000 х 600 х 30 мм, количество в упаковке 3 м²/0,09 м³/5 штук, вес упаковки 10 кг. Не содержит связующих летучих смол и фенол-формальдегидов. Не имеет запаха (заключение о применении в жилых помещениях от СЭЗ). Гидрофобность: плиты устойчивы к воздействию влаги. Не подвержены гниению. Полностью негорючий материал. Повышенная огнестойкость. Подробнее на сайте производителя >>>

пенополистирол толщиной от 30 мм;
пенопласт – должен иметь максимальную плотность для предотвращения растрескивания стяжки и толщину не менее 50 мм;
рулонный шумоизолирующий материал на основе стеклохолста и битума («Шуманет 100»);
упругие плиты из гидрофобизированного стекловолокна («Шумостоп»);
древесноволокнистые плиты толщиной 2,5 см («Софтборд Изоплат»);
звукоизолирующую мембрану из аргонита толщиной 3,7 мм («Тексаунд»).

Укладка шумоизоляционных плит

Монтаж материала в виде плит – пенопласта и пенополистирола – производится путём плотной подгонки элементов друг к другу вразбежку: стыки не располагаются по одной прямой. После предварительной подгонки плиты приклеиваются к основанию – гидроизолированному межэтажному перекрытию.

При монтаже важно сделать так, чтобы звукоизоляционный материал не соприкасался со стенами напрямую, а только через демпферную ленту, которую нужно приклеить по периметру стен помещения. Ширина демпферной ленты должна выбираться с учётом высоты всей конструкции, плюс небольшой запас для подстраховки

После окончания работ выступающую за стяжку ленту нужно будет обрезать.

Укладка рулонного звукоизолятора

Материал раскатывается по полу. Стыки промазываются МаксФорте ГидроСтоп. Края полотен заводятся на стены на высоту, немного превышающую высоту будущей стяжки – это позволит предотвратить ее соприкосновение со стенами.

МАКСФОРТЕ ШумоИзол служит для эффективной защиты от вибраций, ударного и структурного шумов. Индекс снижения ударного шума ∆Lnw = 24 дБ, что позволяет успешно использовать материал. Кто выбирает звукоизоляцию себе в квартиру, а также для мастеров мы рекомендуем ШумоИзол PRO. Материал обеспечит максимальный уровень звукоизоляции ∆Lnw = 27 дБ (в зданиях всех категорий комфортности (включая класс А “Элитное жилье”) и за счет большей толщины 5 мм устойчив к возможным механическим повреждениям при укладке. Подробнее о материале читайте на сайте производителя >>>

Третий слой – парогидроизоляция

Этот слой отсекает мокрую стяжку от звукоизоляционного материала. Для этих целей подойдет полиэтиленовая плёнка, которая укладывается так же, как и при устройстве первого слоя.

Четвёртый слой – армирующий

Слой представлен арматурной сеткой, которая сделана из проволоки толщиной 3 мм и ячейками 50 х 50 мм. Сетка укладывается на гидроизоляционный материал для последующей заливки на неё цементной стяжки. Предназначена для защиты будущего чернового пола от растрескивания.

Пятый слой – цементно-песчаная заливка

Стяжка заливается на арматурную сетку слоем не менее 5 см по заранее выставленным маякам. Во избежание повреждения звукоизолирующего слоя нужно использовать П-образные изделия или маяки-реперы. Извлекаются маяки через 3 дня, оставшиеся углубления заделываются цементно-песчаным раствором.

При желании шумоизоляция пола под стяжку может быть выполнена своими руками, но если есть сомнения, то лучше нанять специалиста. Хотя и здесь можно сэкономить, выполнив все работы, за исключением наиболее трудоемкого этапа заливки стяжки, своими руками.

Виды шума

Прежде чем заняться избавлением от шума, следует разобраться с тем, какие существуют звуковые помехи и способы защиты от них. Виды шума:

Ударный – при механических воздействиях на конструкцию: работа ручным строительным инструментом, удары и стук каблуков об пол, детские прыжки и др. Шумовая волна возникает при воздействии непосредственно на перекрытие. Для ее подавления применяются панели звукоизоляции, обладающие ячеистой структурой.
Структурный – вибрационное воздействие на строительные конструкции от работающих электроинструментов, передвижение мебели и др. Передается в случае, когда между несущими конструкциями дома отсутствуют звукоизолирующие прокладки. При этом сложно определить, откуда доносятся звуки, поскольку они распространяются по всему зданию. Чтобы справиться со структурным шумом, надо специальными прокладками защитить стыки конструкций.
Воздушный – передача звука с улицы, из других квартир или соседних комнат: разговорная речь, работающие телевизоры и бытовая техника, сигналы транспорта и др. Звуки передаются по воздуху. Их ослаблению помогает пористый или волокнистый звукоизоляционный материал.

Шум бывает следующих видов:

внешний – со стороны улицы;
внутри дома – с лестничной площадки или из соседних квартир;
внутриквартирный – от действия людей из соседних комнат квартиры;
внутрикомнатный – от разговора или работы аудио,- и телеаппаратуры в данной комнате.

Полностью подавить шум практически невозможно

Важно, чтобы он не превышал уровень комфортности. Если от резких звуков остается фон, он уже не раздражает. В какой-то мере шум нужен человеку, для которого полная тишина даже вредна

В какой-то мере шум нужен человеку, для которого полная тишина даже вредна.

Какую шумоизоляцию выбрать для пола

Сразу хочется отметить, что такого понятия как лучшая шумоизоляция пола в квартире объективно не существует. В зависимости от состояния помещения, характера и уровня шумов для звукоизоляции могут использоваться «мокрые» и сухие технологии. Для каждого из видов существует несколько вариантов шумоизоляции пола с использованием различных материалов.

Цементно-песочная стяжка

«Мокрые» технологии можно рекомендовать для применения в новостройках, при проведении капитального ремонта или реконструкции квартир вторичного жилого фонда. Их отличительной чертой является то, что массивная плита плавающей стяжки формируется путем заливки песчано-цементного раствора. Если критичным является сокращение сроков ремонта, то применяется влажная смесь («полусухой» метод), что позволяет существенно (с 10 до 2 суток) сократить время высыхания.

При правильном подборе звукоизолирующих материалов для пола «мокрые» технологии обеспечивают высокие показатели Rw. Бетонная плавающая стяжка также отлично справляется с ударными шумами и значительными механическими нагрузками.

Для помещений, где уже выполнен косметический ремонт, «мокрые» процессы могут оказаться неприменимы. В этом случае при шумоизоляции пола используют различные варианты сухих технологий.

Звукоизоляция при помощи сборной плавающей стяжки

Для ровных межэтажных перекрытий хорошо подходит сборная плавающая стяжка. Она требует минимальных трудовременных затрат и достаточно хорошо противостоит средне и низкочастотным воздушным шумам. Суть технологии заключается в том, что массивная плита стяжки формируется из двух слоев ГВЛВ, укладываемых на подложку из звукопоглощающего волокнистого материала плотностью не менее 70 кг/м3. При этом толщина используемой для шумоизоляции пола минваты должна быть не менее 50 мм.

Одной из вариаций данного метода является монтаж плавающей стяжки на лагах – деревянных брусах, крепящихся к межэтажному перекрытию при помощи виброопор. Данный способ позволяет использовать минвату меньшей плотности, которая лучше справляется с высокочастотными воздушными шумами.

Шумоизоляция в составе сухих полов Кнауф

В старых домах нередко встречаются межэтажные перекрытия, имеющие значительные перепады по уровню или различные неровности. В такой ситуации лучший способ звукоизоляции пола в квартире, с минимальными трудозатратами и расходом дорогостоящих материалов, использование технологии КНАУФ Суперпол. Она предполагает использование засыпки мелкофракционным керамзитом, что позволяет быстро устранить неровности и перепады высотой до 100 мм и более. Отсутствие «мокрых» процессов обеспечивает высокую скорость монтажа – порядка 40 м2 за одну рабочую смену

Природа шумов и общие способы борьбы на уровне выбора материалов

Различают три вида шума по природе происхождения: воздушный, ударный и структурный.

Воздушный шум — это наложение от разных источников звуков, которые распространяются по воздуху. Наталкиваясь на преграду, звуковая волна частично отражается назад, частично вызывает колебания твердого тела, и ее энергия, затухая, передается на другую сторону преграды. Чем меньше толщина преграды, тем меньше затухание. А у некоторых тонкостенных полых оболочек может даже возникнуть эффект резонанса (усиления) в какой-то части звукового диапазона.

Структурный шум — это звук работающего инженерного оборудования, передающийся по элементам конструкции здания при механическом контакте источника с ограждающими поверхностями. Например, шум работающего лифта или кондиционера.

Ударный шум — это подвид структурного шума. Он возникает при соприкосновении постороннего предмета с внешними и внутренними поверхностями здания, трубами коммуникаций, воздуховодами. А по отношению к полу это даже скрип половиц на верхнем этаже, шаги, упавший предмет.

Чтобы эффективно бороться с шумом, должно быть комплексное использование разных материалов:

Звукопоглощающих. Или снижающих (частично гасящих) энергию звуковых волн. Это волокнистые или пористые материалы с открытыми воздушными ячейками. При прохождении звука в сообщающихся порах большая часть энергии звуковой волны преобразуется в тепловую (от колебания стенок и трения воздуха по стенкам в результате колебания). Если поры закрыты, то получается миниатюрная модель тонкостенной полой оболочки, у которой на определенных частотах может возникнуть резонанс (как у музыкального инструмента). Поэтому пенопласт и пробка не защищают от воздушных шумов. Но и обычные волокнистые материалы могут быть недостаточно эффективны из-за однотипного чередования волокон. Надо использовать специальные акустические маты и плиты с хаотичным расположением волокон в объёме — они на 20-30% больше поглощают шумы по сравнению с такими же по толщине теплоизоляционными материалами.
Изолирующих от воздушных шумов. Эти материалы должны отражать звуковую волну — быть преградой на её пути. Защитные свойства прямо пропорциональны массе. А при одинаковой толщине преграды — плотности.
Изолирующих от структурных и ударных шумов, которые передаются по элементам конструкции. Это прокладочные пористые материалы, имеющие малый модуль упругости. Их обязательно включают в узлы креплений и примыканий.
