Подключение электрического теплого пола: разбираем в общих чертах

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

  • не высушивают воздух;
  • тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
  • нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
  • полная безопасность для человека, а также животных;
  • возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.

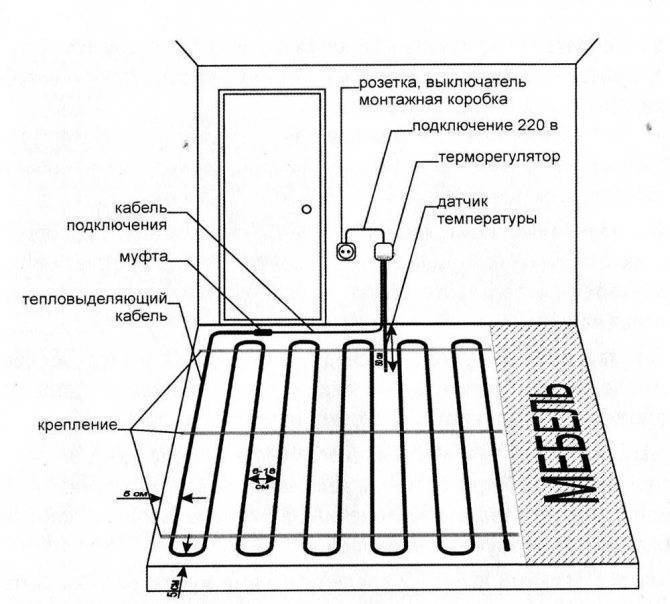

Монтаж электрического теплого пола под плитку

Укладка электрического теплого пола в слой клея

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея.

Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Теплый водный пол

У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.

Конструктивно водная схема подключения теплого пола включает следующие элементы:

  1. Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
  2. Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
  3. Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
  4. Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
  5. Электропривод водяного коллектора для управления клапанами нагревательных контуров.
  6. Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
  7. Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
  8. Выносной терморегулятор, который управляет работой автономного котла.

Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.

Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.

Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.

Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.

Перед самостоятельным монтажем теплого пола необходимо изучить инструкцию

Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.

Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности

Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения

В этом видео вы узнаете о главных ошибках при монтаже теплого пола:

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

  • Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
  • Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
  • Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
  • Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
  • Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
  • Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.


Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Watch this video on YouTube

Улитка

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Водяной Тёплый Пол, монтаж

Watch this video on YouTube

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

Сравнительная характеристика полов, какой выбрать

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Watch this video on YouTube

Перед выбором отопительной системы, которая подойдёт для вас и создаст комфортные условия в доме, следует ознакомиться с характеристиками как устройства, так и помещения.

 Для сооружения дополнительного отопления подойдут инфракрасные системы. Особенно плёнка, она мобильна, и её можно стелить только в требуемой зоне. У неё малый вес, поэтому подходит для помещений с ненадёжными перекрытиями, и в квартире многоэтажного дома.

Электрические тёплые полы сегодня набирают популярность, так как их монтаж проще водяных, в результате чего, произвести укладку не составит труда. Единственный существенный недостаток — расходы на электроэнергию. Но современные системы позволяют значительно экономить на ресурсе. Поэтому, чтобы в вашем доме всегда было тепло и комфортно, отдавайте предпочтение электро обогреву.

Как подключить теплый пол к терморегулятору

В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства. Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.

Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.

Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.

После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.

Каждая система имеет свои особенности, поэтому подключение теплого пола нужно выполнять с учетом определенных технических условий. При отсутствии опыта самостоятельной работы в этой области, рекомендуется воспользоваться услугами квалифицированных специалистов.

Как подключить терморегулятор теплого пола

Электрические теплые полы своими руками

Подключение датчика теплого пола

Электрический теплый пол под плитку плюсы и минусы

Как сделать теплый пол самостоятельно

Электрический теплый пол под плитку

Электрический пол

Подключение теплого пола без терморегулятора возможно только в одном случае: если это саморегулирующийся кабель. Основа его строения – токопроводящая полимерная матрица.

Ее материал сам реагирует на смену микроклимата в доме: при понижении температуры полимер сжимается, высвобождается много токопроводящих графитовых дорожек; при повышении расширяется и поглощает дорожки.

Для остальных видов электрических полов терморегулятор необходим.

В схеме подключения электрического теплого пола к терморегулятору необходимый элемент – термодатчик. Он состоит из двух проводов, соединенных термопарой. Сопротивление проводов меняется в зависимости от нагрева.

Существуют датчики, которые устанавливаются в пол, и воздушные. Последние располагаются в корпусе прибора и регистрируют температуру воздуха в комнате. Терморегулятор со встроенным датчиком температуры воздуха должен быть защищен от прямых солнечных лучей и находиться на удалении от отопительных приборов. Размещать устройство на сквозняке тоже нежелательно.

Прибор либо подключают к розетке, либо соединяют с автоматом (выбор автоматического выключателя) распределительного щита через УЗО. Монтировать можно накладным способом на стену или в специально выполненную штробу. Соответственно силовой кабель от щита подводится либо в штробе, либо прокладывается по поверхности стены в защитной гофре.

Подключение электрического теплого пола к терморегулятору осуществляется при выключенных автоматах. Перед началом установки следует ознакомиться с электрической схемой в инструкции к прибору.

Подсоединяем контактные провода электрического пола к соответствующим клеммам термостата. Не перепутайте назначение жил: фаза обозначается буквами F или L, ноль – N. Принятая цветовая маркировка: ноль – синий, фаза – черный, красный, коричневый, белый. Заземление маркируется зелено-желтым цветом. Сверяемся со схемой.

Обычно это выглядит так:

  • 1 разъем – фазовый провод от распредщита;
  • 2 – ноль от щита;
  • 3 – фаза от теплого пола;
  • 4 – ноль от теплого пола;
  • 6 и 7 – провода от датчика (полярность не важна).

Далее нужно оттестировать работу термостата. Устанавливаем на регуляторе температурный минимум, подаем питание. Включаем нагрев, меняем на регуляторе температурный режим. Когда нагревательный элемент включается, слышен щелчок. Остается только проверить, нагревается ли пол.
