Тэн с терморегулятором для водонагревателя
С проблемой отсутствия горячего водоснабжения сегодня успешно справляются современные бытовые водонагреватели. В конструкцию любого такого прибора обязательно входит тэн – трубчатый металлический стержень. Именно он преобразует электрическую энергию в тепловую и затем отдает ее воде, подогревая ее до нужной температуры. Задавать степень нагрева воды позволяет встроенный в тэн терморегулятор.
Нагревательный тэн с терморегулятором – это прибор несложной конструкции. Он состоит из нескольких элементов, а именно:
Металлическая трубка, материалом изготовления которой может служить титан, сталь, латунь или медь с защитным покрытием против коррозии.
Внутри трубки расположена спираль из проволоки, которая обладает большим удельным сопротивлением, а значит, при прохождении через нее электрического тока она способна сильно разогреваться.
Изолирующий наполнитель – материал, который призван не допустить соприкосновение спирали со стенками трубки.
Контактный стержень, который служит для подключения тэна к электрической сети;
Фарфоровые изоляторы, расположенные в торцах трубки;
Термодатчик (терморегулятор), который при достижении заданной температуры отключается, и снова включается, когда вода остывает до нижней отметки и так все время, пока водонагреватель находится в режиме включения.
Тэн водонагревательный с терморегулятором – это существенные преимущества, которые в итоге помогут оптимизировать процесс нагрева воды с точки зрения финансов:
- Терморегуляторы для тэнов позволяют рационально использовать ресурсы. Когда вода в водонагревателе достигает заданной температуры, тэн отключается и включается тогда, когда вода существенно остынет.
- Простота и надежность конструкции. водонагревательный тэн с терморегулятором рассчитан на постоянную работу в течение нескольких лет.
- Несложный монтаж. В каждой модели водонагревателя имеется специальное крепление для тэна. В некоторых моделях предусмотрена возможность использовать несколько тэнов одновременно.
- Невысокая цена тэна с терморегулятором делает его оптимальным решением.
У трубчатых металлических тэнов есть только несколько существенных недостатков. Один из них состоит в том, что при перегорании спирали тэн не подлежит ремонту, его придется полностью заменить. Кроме этого, при постоянном соприкосновении с водой на металлической поверхности тэна образуется накипь, она снижает эффективность теплоотдачи. Также такие тэны часто страдают от перепадов напряжения.
Терморегуляторы для тэнов могут быть нескольких разновидностей. В первую очередь они делятся на механические, их действие основывается на свойствах различных металлов при нагревании и электронные, имеющие в своей основе датчик.
Тэны для воды с терморегулятором также выпускаются различной конструкции, отличаются друг от друга материалом изготовления и способом монтажа на водонагреватель.
Купить тэн с терморегулятором в Москве для установки в водонагреватели и другие бытовые приборы вы сможете в компании «ПрофЭлектроСнаб». У нас в каталоге вы найдете разные модели тэнов, которые подойдут ко всем видам современных водонагревателей, котлов, бачков стиральных машин, баков и т.п.
Мы осуществляем поставки тэнов напрямую от производителя, что позволяет нам держать низкие цены, иметь возможность в короткие сроки поставить нужные приборы в необходимом количестве. Каждый крупный заказчик может рассчитывать на индивидуальные условия расчета стоимости.
Юр. адрес: 117105,г.Москва,Варшавское шоссе,д.26,стр.2,эт.2,офис 86
Соединение пленок между собой у инфракрасного теплого пола
Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.
Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.
Порядок работы:
- Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
- Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
- Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
- Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
- Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
- Заведение датчика терморегулятора под нагревательные элементы;
- Присоединение термостата;
- Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.
Как подключить терморегулятор для батарей отопления и правильно настроить его
Терморегулирующее оборудование позволяет человеку влиять на микроклимат в доме, устанавливая приемлемый диапазон дневных и ночных температур воздуха. Помимо поддержания температурного баланса в жилом помещении терморегуляторы для отопления позволяют оптимизировать расходы по оплате услуг ЖКХ. Многие жильцы многоквартирных домов в зимнее время вынуждены постоянно держать открытыми форточки, пытаясь спастись от «дышащих» жаром батарей. С такой ситуацией можно мириться, если расчеты за отопление ведутся по нормативам. Если же в квартире или доме установлены счетчики тепла, то терпеть неудобства, «отапливая» при этом улицу, владельцам становится совсем невыгодно.
Просмотрев видеоролик, вы узнаете, как установить регулятор температуры отопления и произвести его настройку.
Более всего в установке терморегуляторов нуждаются помещения, в которых значительно колеблются значения температур в течение суток (кухни и комнаты, ориентированные на солнечную сторону)
Важно регулировать уровень температуры в спальнях, так как полноценный сон возможен лишь при 18-19°С
Подготовительные работы
Обязательно перед тем, как выполнить подключение регулятора температуры, следует обратить внимание на инструкцию, которая прилагается к нему. Особого внимания заслуживает пункт, в котором конкретно идет речь об установке датчика, и порядке осуществления данной работы, ведь у разных производителей эти процессы отличаются
Сперва необходимо снять переднюю панель, аккуратно разобрать управляющий механизм, на простых моделях он в виде колесика.
Для снятия с помощью отвертки нужно поддеть элемент, а далее открутить винт, который закрепляет переднюю панель к самому механизму. В других моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
Однако если не получается снять панель, то не следует снимать ее с помощью механического воздействия. Ведь таким способом можно с легкостью сломать защелки, а для решения подобной проблемы придется просто купить новый регулятор. Для избежания данной проблемы необходимо просто внимательно изучить инструкцию и попробовать снова снять панель, но уже в правильной последовательности.
Следующий шаг – это приобретение приспособлений для установки терморегулятора теплого пола.
Первое, что необходимо иметь – это гофротрубу. Обычно она идет в комплекте с датчиком, однако если производителем не предусмотрен такой комплект, то ее нужно купить отдельно.
Идеально подходящий диаметр гофры – 16мм. Для того, чтобы определить необходимую длину гофры, следует определить на какой высоте будет установлен регулятор температуры, и на каком расстоянии от стены будет стоять температурный датчик. Далее от обозначенной высоты с помощью рулетки нужно измерить длину до датчика, который будет в полу.
Цены на терморегуляторы разных моделей
Стоимость термостатов для отопительных котлов зависит от типа прибора, количества поддерживаемых функций и компании производителя. Наиболее усовершенствованные модели программируемых терморегуляторов с большим выбором настроек будут стоить гораздо дороже, чем модели простых механических устройств, однако и уровень точности в них гораздо выше.
Выбирая тот или иной тип устройства, стоит учитывать уровень энергосбережения, который он может обеспечить отопительному аппарату и степень удобства управления оборудованием для достижения комфортного климата в помещении. Приблизительная цена механического терморегулятора для котла отопления Baxi с диапазоном настройки температуры от 5 до 30°C и защитой от замерзания составляет 1180 руб.
Купить комнатный терморегулятор для газового котла механического исполнения модели SAS816WHB-0 с опцией задержки срабатывания 5 минут можно за 1490 руб. Особенностью этого устройства является возможность управлять не только работой газового отопительного оборудования, но и функционированием кондиционера. Комнатный механический термостат Cewal RQ10 обойдется вам в 790 руб.
Купив термостат для котла отопления, вы сможете не только настроить комфортный температурный режим для каждой комнаты в холодное время года, но и продлить срок эксплуатации отопительного оборудования.
Термостаты ВМТ 1 и ВМТ 2 как подключить
В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.
Контроль через термостат ВМТ
Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.
Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.
Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).
Главные преимущества
К основным плюсам терморегуляторов ВМТ относятся:
- легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
- низкие затраты на покупку и последующее обслуживание.
Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.
Перед монтажом
Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1
Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением
- перед началом работы выключите обогреватель от сети;
- используйте провода со стандартными цветами и подходящим поперечным сечением.
Значение цветов проводов:
- коричневая фаза – управляющий кабель;
- голубая фаза – нейтральный провод N («ноль»);
- красная или черная – фазный проводник.
Рекомендуется использовать провода с поперечным сечением 1,5 мм2.
Установка терморегулятора
Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:
- Отодвиньте крышку терморегулятора и выверните винты и заглушки.
- В розетке при помощи индикаторной отвертки определяете фазу.
- Коричневый провод (фаза) присоединяете к датчику.
- К третьему проводу по схеме подключаете один конец обогревателя.
- К оставшемуся концу подсоединяете синий провод.
- Между третьим и пятым проводом поставьте перемычку.
- После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.
На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.
На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.
Аналоги
Самым популярным аналогом обогревателей от «ТеплЭко» являются устройства от фирмы Nikaten
Важное отличие подобных агрегатов – наличие в базовом комплекте терморегулятора. Кроме этого, важно отметить, что эти устройства работают по принципу тепловой инерции
Еще одна фирма-аналог – «Теплодар». Кварцевые обогреватели от данной торговой марки изготовлены из искусственного камня, а внутри корпуса находится набор обогревательных элементов. Срок службы устройств составляет около 20 лет.
«Теплея» – это фирма, занимающаяся разработкой кварцево-оливиновых обогревателей, которые характеризуются повышенным уровнем безопасности.
( 1 оценка, среднее 5 из 5 )
Схемы включения ТЭН в однофазную сеть.
Трубчатые электронагреватели рассчитаны на конкретное значение мощности
инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.
Рассмотрим возможные варианты включения ТЭН в однофазную сеть.
2.1. Включение в розетку.
ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.
Через обычную вилку можно включить параллельно
два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.
Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно
, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.
Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.
Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается
в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.
Назначение терморегуляторов
В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.
Терморегулятор сможет подключить даже начинающий специалист
Основных причин для поддержания температуры в таких пределах может быть несколько:
- Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
- Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
- И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.
Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.
Схема подключения пола к терморегулятору
Выбор терморегулятора
Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:
Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.
Основное достоинство такого аппарата это низкая цена.Электронный. Установказаданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса.Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.
Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.
В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.
При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!
Как установить терморегулятор для теплого полаСегодня система обогрева пола становится очень популярной, ведь его можно устанавливать под разными напольными покрытиями, даже под кафелем. Данное отопление можно использовать как основное или дополнительное. Для поддержания оптимальной температуры, а также для экономичной работы системы нужно установить регулятор температуры. В таком устройстве можно легко настроить необходимую температуру воздуха в помещении, которую в последствии он сам контролирует.
Вкратце о термодатчике
В комплекте идет терморегулятор и датчик температуры. Монтаж датчика температурыпроисходит с применением пластиковой гофрированной трубки. Датчик в гофре закладывается в стяжку.
Новые датчики имеют функцию программирования.
Благодаря этой функции хозяин может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При этом, за определенное время до прихода хозяев, устройство переходит в обычный режим, тем самым нагревает помещение до необходимой температуры.
Несмотря на то, что стоимость программируемого терморегулятора дороже обычного, лучше не экономить на этом, ведь за 2 сезона он окупается.
Как подключить терморегулятор к инфракрасному обогревателю
Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.
Необходимые материалы
Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.
Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.
Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:
- Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
- Пассатижи для работы с электрокабелем.
- Индикаторная отвертка или тестер.
- Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.
Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

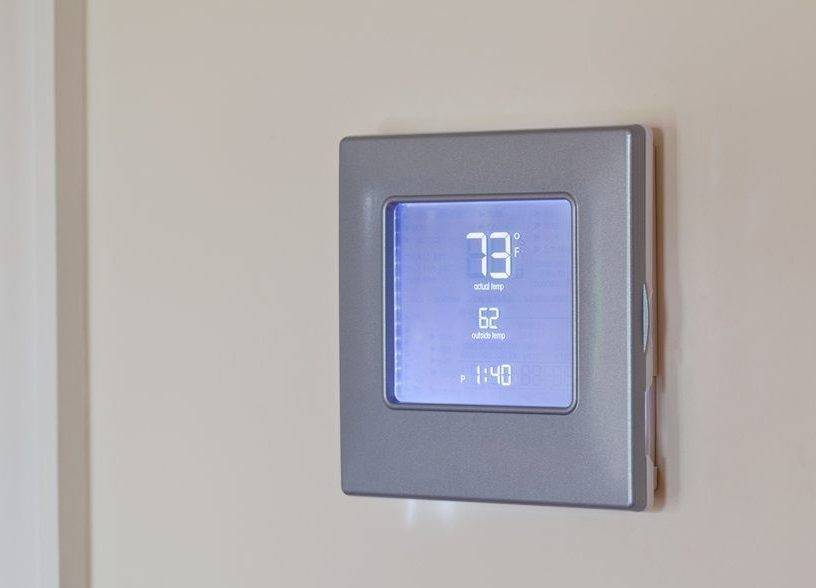

Электронный терморегулятор, контролирующий работу ИК-обогревателя
Схема подключения
Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.
Стандартная
При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.
Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:
- От автомата к термостату ведут два провода: фаза и ноль.
- От автомата отходят по два провода для каждого отопительного прибора.
- Между собой инфракрасные обогреватели не соединяются.
Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.
Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко
С помощью магнитного пускателя
Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.
Подключение устройств выполняется в следующей последовательности:
- С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
- Через выходные клеммы термостат подключается к магнитному пускателю.
- Магнитный пускатель подключается к отопительным приборам.
При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.
С помощью магнитного пускателя
Основные виды котлов и регулирование температуры
Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.
Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.
Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:
Фото: образец терморегулятора
Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):
Котел с контроллером температуры
Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:
Схема включения одноконтурного котла
Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:
Схема включения двухконтурного котла
Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.
