Самодельный коллектор для теплого пола: описываем обстоятельно

Особенности выбора устройства

Коллектор для теплого пола необходимо подобрать правильно, для этого нужно учитывать такие нюансы:

  • Самым важным параметром выбора такого изделия является схема теплого пола.
  • Во время приобретения учитывайте, что устройство обеспечивает безопасность всей системы. Поэтому не следует покупать очень дешевые аппараты.
  • Подбирать изделие необходимо с учетом всех особенностей вашего отопления. То есть, устройство должно обеспечивать необходимое давление в системе.
  • Во время выбора нужно также учитывать и материал изготовления. Например, одни из них могут быть произведены из латуни, а другие из металла нержавейки. От этого параметра зачастую зависит цена коллектора.

Коллектор для теплого пола

Обратите внимание на сложность модели. Возможно, в вашем случае схема теплого пола позволяет установить аппарат без каких-либо дополнительных элементов.
Обратите внимание на площадь помещения, а также на то, с какой целью оно будет применено

Например, если комнаты небольшие, то вы можете использовать пластиковый коллектор.
Последним важным параметром, которым следует руководствоваться, является стоимость изделия. Она зависит от комплектации агрегата. Например, если в распределительный коллектор входит расходомер и есть возможность регулировки, то такое устройство будет стоить достаточно дешево. Если же вам хочется выбрать что-то посложнее, то можете приобрести аппарат, в котором установлена группа смесителей с пятью выходами. Она производится разными фирмами. Но эта группа будет иметь достаточно высокую стоимость.

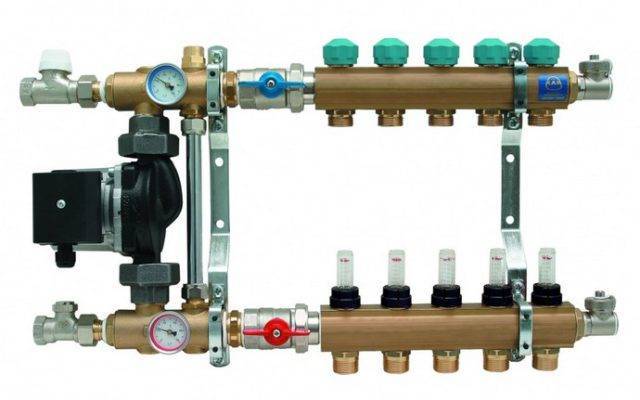

На фото коллекторная группа на 5 контуров со смесительным узлом

Коллектор для теплого пола своими руками собрать и установить нетрудно. Нужно только соблюдать схему подключения и некоторые особенности работы.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров. Оптимальный вариант, если он будет больше

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Конструкция

Самодельный коллектор для теплого пола состоит из таких конструктивных элементов:

  • 2 горизонтальные трубки с выходами для труб, которые подключены к входу и обратке. Труба для подачи оснащена ответвлениями, на которых содержатся термостатические клапаны. На обратке отводы, на которых датчики протока.
  • Детали изготовлены из латуни, нержавейки, полипропиленовых элементов.
  • Термостаты имеют пластиковые колпачки для наладки системы, если их закрутить, происходит перекрытие подачи потока для подключенных труб.
  • Расходометры дают возможность визуально контролировать объемы воды, которая циркулирует, исполнять регулировку гидравлического баланса.
  • Термометр и манометр – выступают в качестве контрольных элементов для коллекторов для водяных полов. Манометр оснащается клапаном спуска, который снизит давление.
  • Дополнительные элементы – заглушки и отводы, скобы для крепежа и краны, металлические рейки, крепить которые нужно в шкаф.
  • Дополнительный циркуляционный насос.

Подобный комплект можно купить в сборе и осуществить монтаж коллектора теплого пола без особых временных затрат, но так же успешно можно создать из полипропилена своими руками.

Как работает коллектор и для чего он нужен?

Пример подключения коллектора теплого пола.

Конструкция используется для того, чтобы перемешивать теплоноситель, который поступает из различных контуров отопления. В дальнейшем устройство распределяет тепловой носитель по данным контурам. За счет смешивания температура жидкости выровняется. Поэтому температура в комнатах, которые отапливаются, будет стабильной.

Следует знать, что от правильности сборки коллекторной конструкции будет зависеть качество работы системы теплого пола.

Принцип функционирования отопительной системы заключается в следующем: горячий носитель тепла после прохождения по существующим контурам и трубам будет остывать, а под действием насосной конструкции или естественной циркуляции будет обратно поступать в коллектор. В данном элементе теплоноситель смешивается через обратную трубу. Пропорции горячего и охлажденного носителя тепла можно регулировать клапанами. Контроль температуры производится за счет специальных датчиков тепла и давления. Если отопительная система слишком протяженная или в доме нет возможности выполнить естественную циркуляцию, то в коллекторную конструкцию понадобится включить насос для циркуляции.

Стандартный коллектор состоит из следующих элементов:

Схема устройства водяного теплого пола.

  • двухходовой или трехходовой смесительный клапан;
  • запорные клапаны;
  • балансировочные клапаны;
  • датчик температуры;
  • манометр;
  • насос для циркуляции;
  • элемент для автоматического отвода воздуха;
  • фитинги;
  • тройники;
  • переходники;
  • ниппели.

Понадобятся и некоторые другие элементы для монтажа.

Конструкция функционирует следующим образом: если температура превышает определенное значение, то термоголовка закроет клапан, а горячий носитель тепла будет подаваться в небольшом количестве. В процессе остывания теплового носителя клапан будет подавать больше жидкости. Носитель тепла из обратной трубы подается непрерывным напором, а из трубы подачи — в случае необходимости. Следовательно, средняя температура жидкости будет оставаться на неизменном уровне.

Статья по теме: Какие шторы подойдут к бежевым обоям: цвет, узоры и материал

Монтаж коллектора

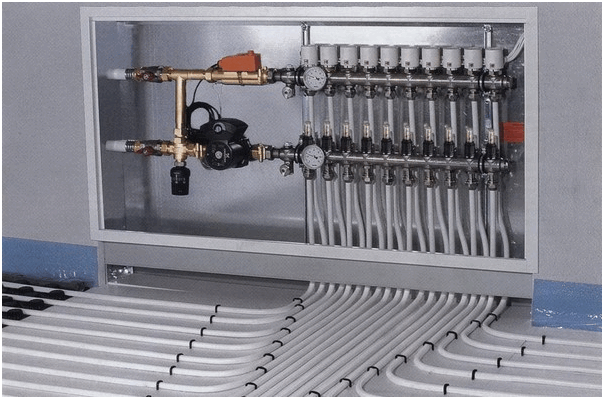

Коллекторный узел обычно монтируют в шкафу, который крепится на стену либо вмуровывается в нее. К коллекторному узлу необходимо предусмотреть быстрый свободный доступ. Если теплые полы устраиваются во всем доме, то коллектор лучше устанавливать в его центральной части. Оптимальная высота для монтажа коллекторного узла на расстоянии метра от поверхности чистового пола.

Монтаж начинается с установки на коллекторы запорной арматуры (кранов, вентилей), переходников, воздухоотводчика, термостатической головки, расходомера (комплектация узла по проекту) и кронштейнов для установки на стену посредством дюбель-шурупов или в шкаф (в коллекторном шкафу предусмотрены направляющие и болтовые крепления для коллекторов). На обратном коллекторе обязательна установка шарового крана для слива системы. Переходники следует выбирать из того же материала, что и коллектор. Соединение коллектора с идущей от котла трубой должно быть разъемным. Возможно также приобретение коллекторного узла в сборке.

Для соединения коллектора с металлопластиковыми трубами контуров конец каждой трубы развальцовывают и зачищают от заусенцев ее внутренний диаметр, после чего на трубу надеваются гайка и обжимная шайба. Труба аккуратно, чтобы не повредить уплотнительные кольца устанавливается на выпуск (впуск) коллектора, гайка сначала закручивается вручную, потом дотягивается ключом. Выходы труб при монтаже смотрят вниз, воздухоотводчик направлен вверх. Регулирующие движение теплоносителя термостатические головки монтируются на обратном коллекторе.

Подключение контуров к коллектору и пуско-наладку системы водяного теплого пола выполняют до того, как будет залита стяжка. Только так можно убедиться в том, что монтаж выполнен качественно, и все стыки полностью герметичны. Компания «Коттедж-Эксперт» предоставляет длительную гарантию на системы «Водяной теплый пол», смонтированные силами ее специалистов.

Посмотреть другие услуги: монтаж систем отопления дома, устройство водяного пола из металлопластиковых труб

Назначение коллектора

В конструкции водяного теплого пола коллектор выступает в качестве приспособления способствующего равномерному поступлению уже подогретой жидкости на все участки системы обогрева напольного покрытия.

Установка распределителя производится вместе с регулирующими клапанами насосом. Иногда в комплекте такого смесительного узла необходим и байпас.Благодаря коллектору обеспечивается беспрерывный рабочий процесс всех веток теплого пола.

В конструкцию распределительного устройства входят приборы контроля тепла, воздушные фильтры, запорные и терморегулирующие датчики и термометры. С помощью такого оснащения осуществляется регулировка температурного режима:

  • горячая вода поступает в коллектор;
  • устройство способствует смешиванию нагретого теплоносителя с уже охлажденной обраткой.

Такой процесс позволяет поступать воде в систему теплого пола с температурой не превышающей требуемые показатели.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

  • если грамотно провести сварку, то такая конструкция не будет подтекать;
  • полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
  • небольшой вес прибора;
  • простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Технология монтажа

Встраиваемые модели

Если ниша была спроектирована изначально – проблем при установке не будет вообще!

При наличии определенных навыков коллекторный шкаф можно смонтировать своими руками.

Конечно, встраиваемые модели требуют достаточно большого объема работ, но и в этом случае вы вполне можете справиться в одиночку:

  • Для начала выбираем место для установки коллектора. Главное, чтобы он был смонтирован не ниже уровня пола, иначе с регулировкой подачи воды будут возникать серьезные трудности.
  • Далее размечаем стену для монтажа шкафа, учитывая также подводку труб. При установке встраиваемого коллектора трубы монтируются в толще стены, потому необходимо заранее предусмотреть маршрут прокладки.

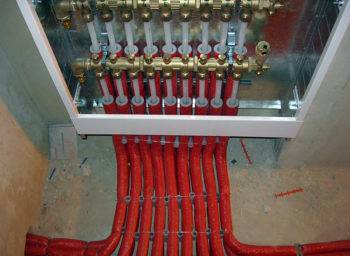

Корпус шкафа и трубы, проложенные в штробах

  • Используя штроборез и перфоратор с насадкой-долотом, проделываем отверстия для установки шкафа и прокладки труб.
  • Шкаф вставляем в полученную нишу и закрепляем анкерами через проушины. Как правило, анкера завинчиваются в боковые стенки шкафа.
  • На крепления монтируем коллектор и подключаем его к теплому полу и системе подачи горячей воды.
  • Зазоры между краем шкафа и стенками ниши заполняем цементным раствором, а сверху затираем швы шпатлевкой.
  • После этого можно приступать к отделке стен.

Настенные модели

Фото настенной модели с дополнительным креплением на полу

Инструкция по монтажу настенной модели выглядит гораздо проще:

  • Как и в случае со встраиваемым шкафом, выбираем место для крепления.
  • Устанавливаем корпус на стену, выравнивая по нанесенным меткам.
  • С помощью перфоратора проделываем гнезда, в которые вставляем металлические анкеры. Фиксируем шкаф стопорными шурупами.
  • Если конструкция это предусматривает, дополнительно закрепляем корпус на полу.
  • Далее производим монтаж коллектора и присоединение труб.

Главный плюс такой конструкции заключается в возможности сохранить отделку стен нетронутой. Впрочем, при прокладке теплого пола такая потребность возникает редко.

Сборка коллектора своими руками

Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.

При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.

Основные мероприятия по изготовлению гребенки заключаются в следующем:

  • Измеряется расстояние между патрубком на выходе и входе контура.
  • Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.
  • С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.

Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

Значение и место коллектора для теплых водяных полов

Начиная монтаж теплого пола собственноручно, следует быть готовым к установке такого прибора, как смесительный узел. Не обойтись в данной ситуации без таких приборов, как распределитель, циркуляционный насос и спускной клапан. Все это и многое другое в заводской комплектации стоит немалых денег. Особенно дорогое удовольствие коллектор, который выполняет основную функцию — смешивание холодной и горячей воды для последующей подачи теплоносителя необходимой температуры в водяной контур, регулирует работу всего отопительного комплекса. Устройство представляет собой довольно сложную и высокотехнологичную конструкцию. Заводские модели изготавливаются из латуни или из нержавеющей стали, поэтому цена таких устройств соответственно высока.

Не каждому по карману тратить значительные средства для оснащения теплого пола необходимым оборудованием. К тому же если речь идет об обогреве незначительных по площади помещений.

В данной ситуации можно собрать коллектор для теплого пола своими руками из доступных подручных материалов, запорной арматуры и оснастки. Если коллектор можно собрать из подручных средств, то без циркуляционного насоса, спускного и трехходового клапана вам не обойтись. Если вы набрались смелости, имеете необходимый финансовый ресурс, определенные знания и терпение, можно приступать к работе. Торопиться не стоит, попробуйте сначала понять и разобраться, как работает коллектор и для чего его устанавливают.

*Коллектор для теплого пола выполняет не только функции распределения потоков по водяным трубам теплого пола, но и участвует в управлении работой всей системы. Благодаря коллектору вы сделаете свой теплый пол максимально эффективным. Сразу следует сказать, не путайте смесительный узел с коллектором. Смесительный узел – это комплект регулирующего оборудования, тогда как коллектор является составной частью смесительного узла, которым оснащается любая система отопления «теплый водяной пол».

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

  • Сколько веток отопления будет подходить к отопительному котлу.
  • Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
  • Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
  • Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
  • Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
  • Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
  • Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
  • Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Принцип работы коллектора

После подключения коллектора теплого водяного пола он функционирует по всем контурам обогрева пола, в движение теплоноситель приводит насос. Уровень расхода контролируется при помощи клапана, причем это происходит и вручную, и автоматически.


Коллектор из латуни с полипропиленовыми трубами

В случае снижения температуры в обратке двух-/трехходовой клапан добавляет горячую воду из котла отопления. Теплоноситель же, который пришел с теплого пола, отправляется в общую сеть.

Схема подключения может меняться, но задачи остаются прежние – подготовить температуру теплоносителя, который циркулирует по трубам.

Заключение

Если подходить к вопросу комплектации и оснащения теплых полов прагматично, то самодельный коллектор, вполне оправдывает затраченные на его изготовление усилия. Единственное «но», которое может поставить под сомнения все ваши старания – это надежность конструкции и функциональность. Готовый коллектор, который вы можете купить, вложив немалые деньги, может не подходить под вашу существующую отопительную систему. Своя работа будет наоборот, максимально приближена и адаптирована к существующим техническим условиям.

Самодельная гребенка, в которой вы, наверное, постарались учесть все конструктивные нюансы, должна работать нормально и эффективно.

Сравнивая количество средств, потраченных на создание самодельного коллектора и стоимость готового прибора, можно смело говорить о существенной экономии. Многие модели коллекторов сегодня стоят недешево. Как правило, цена одного прибора сравнима по расходам с половиной средств, потраченных на расходные материалы и последующий монтаж теплого пола.Для тех, кто хочет таким образом оборудовать систему отопления на даче или сделать теплый пол в ванной комнате, такой вариант будет очень удобен и практичен. Монтаж теплых водяных полов в качестве основной отопительной системы в доме на капитальной основе, ставит перед вами повышенные требования. Лучше в таком случае купить заводскую модель, за качество и надежность которой несут ответственность компании изготовители.
