Как происходит регулировка водяного теплого пола

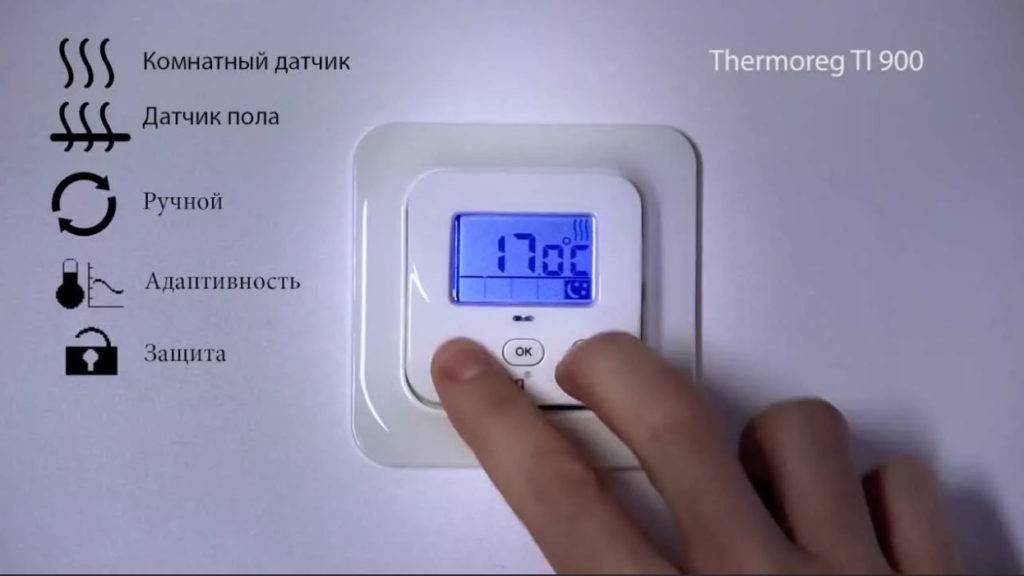

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

• температуру воздуха в помещении;
• уровень прогрева пола;
• совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

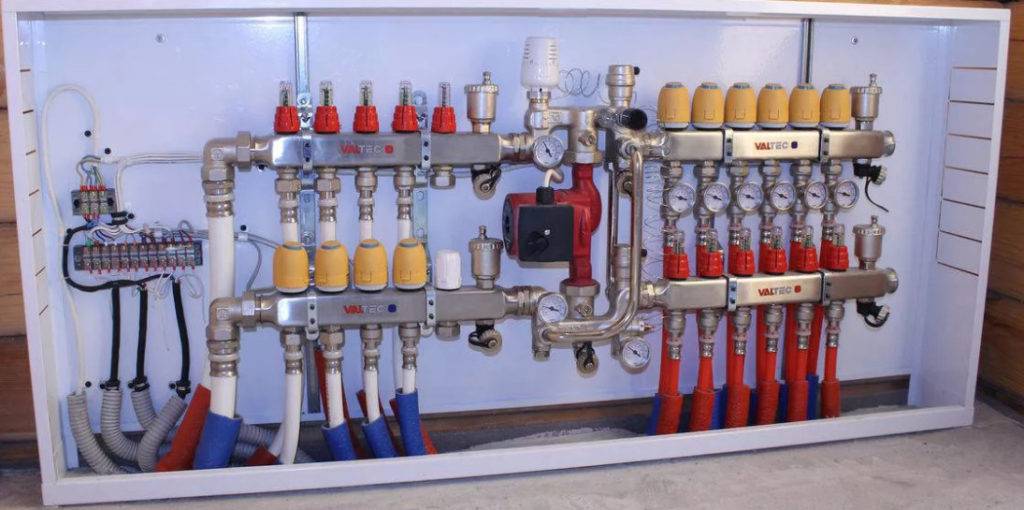

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Правила заправки системы

Правильно настроить функционирование водяной конструкции нельзя, если объём жидкости в трубопроводе будет изменяться самостоятельно. Это может произойти, при наличии воздуха в системе – смотрите инструкцию как спустить воздух с теплого пола самостоятельно

Поэтому, важно как профессионально смонтировать конструкцию, так и правильно её заполнить

Для качественного заполнения системы, следует обе коллекторные ветки оснастить автоматическими воздухоотводчиками. Заправку петель пола следует проводить отдельно от других отопительных устройств. Генератор и радиаторы заполняются заранее. Перед заправкой коллекторные входные вентили перекрываются.

Чтобы правильно произвести запуск пола, нужно к крану подачи подсоединить шланг от источника водоснабжения или насоса, а к возвратке — шланг для выхода воздуха.

Начинать заполнение водяного пола надо с коллектора и его распределительных узлов. Для этого, расходомеры подающего вентиля открываются на полную, в этот момент краны на обратке следует отключать.

Петли заполняются поочерёдно, вода пускается пока из стравливающего шланга, она не пойдёт чистая, и без воздушных пузырьков. Запускать воду следует небольшим напором, это сделает процесс выхода воздуха из труб равномерней. После заправки всех петель, устройство можно включать.

Работа с расходомерами коллекторов

Под балансировкой тёплого пола подразумевается определение норм для каждой петли. Ведь от размера ветки пола, чтобы в процессе прохождения по ней теплоноситель остывал согласно расчётного значения, количество воды требуется разное. Объём жидкости, которую пропускает через себя петля, является тепловой нагрузкой на неё.

Не редко, рекомендуют определять расход теплоносителя, отталкиваясь от мощности насоса, то есть объём поступающей жидкости разделяется пропорционально на длину петель. Однако стоит отказаться от этого способа, так как точно рассчитать размер каждого змеевика этим методом не просто.

Помимо этого, вычисления данным способом приводит к несоответствию напора в петли с расчётным значением, что делает невозможным настроить конструкцию.

Сам же регулировочный процесс расходомерами несложный – статья с пошаговой инструкцией. Пропускная возможность устройства настраивается с учётом модели, либо поворотом корпуса, либо штока с помощью ключа. В приборе отражается количество воды в литрах, прошедшее за минуту, необходимо лишь установить желаемое значение.

В основном всегда, при регулировке пропускной способности одной петли, происходит изменение в других. Поэтому, процесс следует повторять последовательно с каждым расходомером. Значительные сбои свидетельствуют о том, что арматура имеет плохую пропускную способность, или циркулирующий насос имеет низкую производительность.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.

Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

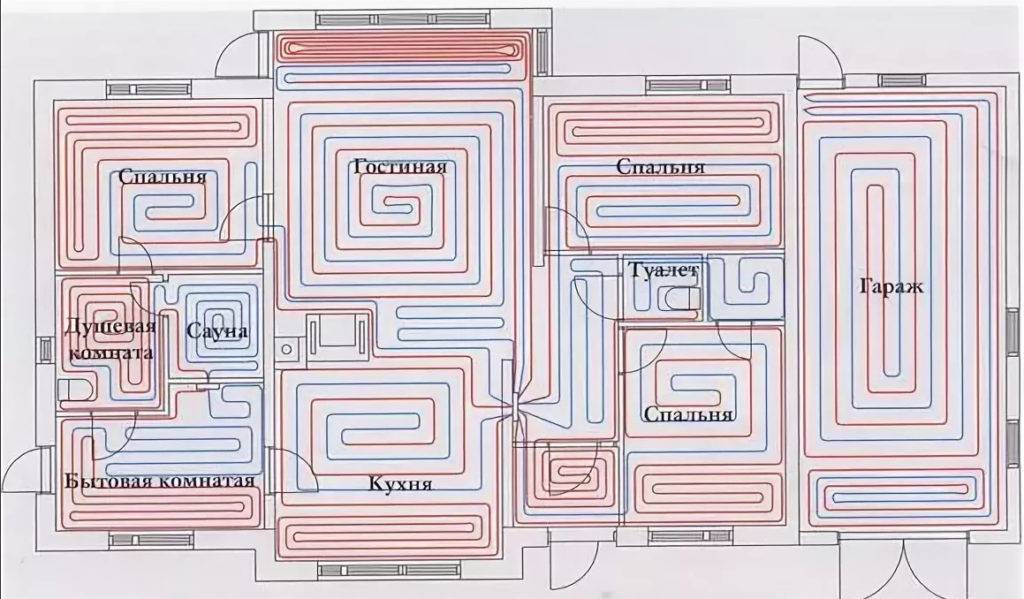

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

• Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
• Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Рекомендуем ознакомиться: Трубы ПВХ для оборудования бассейнов

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее

В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Полное выключение нагрева

Многие люди полностью выключают отопление, когда выходят из дома. Тем не менее, это может подвергнуть ваш дом риску сырости, образования плесени и, в экстремальных условиях, разрыва труб. Чтобы предотвратить неблагоприятные осложнения в очень холодную погоду, рекомендуется использовать пониженную температуру. Понижение температуры не означает, что обогрев выключен, когда вы находитесь вне дома. Если заданная температура подходит для вашего дома, отопление будет отключено, пока вы находитесь в течение обычного периода времени, но защищено от сильного снижения, если вы находитесь дольше, чем ожидалось.

На какую температуру должны устанавливаться термостаты основного отопления?

Получение заданной температуры для вашего дома может занять некоторое время и может потребовать некоторых экспериментов, но хорошая отправная точка составляет 16 градусов. Среднему дому требуется приблизительно 1 час, чтобы разогреться с 16 до 21 градуса, поэтому вам следует соответствующим образом скорректировать свою программу. Интеллектуальные термостаты могут избавить вас от экспериментов, автоматически рассчитав оптимальную температуру для вашего дома, когда вы в отъезде, и включив обогрев, чтобы согреть ваши комнаты как раз к вашему приезду.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Порядок ввода в эксплуатацию тёплого водяного пола

Первый запуск тёплого водяного пола можно разделить на три этапа:

• Заполнение системы теплоносителем
• Настройка системы тёплого пола
• Прогревание и сушка стяжки пола

Заполнение системы тёплого пола теплоносителем

Кто не в курсе о чем речь, советуем прочитать. Так вот, одним из способов опрессовки , является опрессовка тёплого водяного пола водой. Поэтому, если вы следовали этому способу, то в принципе у вас половина дела уже сделано. Водой заполнена система трубок пола, остается заполнить оставшуюся часть отопления водой, в которую входит котел и радиаторы, если они имеются. Другой вопрос, когда опрессовывание производилось воздухом, либо вообще не производилось, либо вместо воды планируется в качестве теплоносителя использовать специальную незамерзающую жидкость для отопления. В последнем случае вам придется слить всю воду из теплого пола, использованную для опрессовки.

Перед заполнением тёплого пола теплоносителем все краны, которые должны быть открыты во время эксплуатации отопления нужно открыть. В это входит:

• Вентили контуров, либо расходомеры, которые стоят на коллекторе
• Запорные краны подающей и обратной трубы коллектора
• Трехходовой клапан смесительного узла теплого пола
• Автоматические воздухоотводчики на коллекторе и других участках отопления

Если на трехходовом клапане установлена термостатическая головка, выставите показатели на ней на максимальное значение. При его отсутствии выкрутите вентиль по максимуму.

Дальнейшие действия зависят от того, что вы планируете залить в систему, воду или антифриз, а так же какая у вас система отопления открытого или закрытого типа.

Рассмотрим вариант заполнения закрытого типа отопления, имеющую подпитку от системы водоснабжения.

Заполнение тёплого пола с закрытой системой отопления

Для этого, как уже было сказано открываем все вентили гребенки тёплого пола и вентиль подпитки отопления от водоснабжения. При этом вы услышите звук движущейся воды по трубам и выхода воздуха из автоматических воздухоотводчиков. Ждите пока воздух перестанет выходить из автоудалителей. После прекращения всех звуков, включите циркуляционный насос тёплого пола. Начнут опять срабатывать воздухоотводчики, будет слышен звук прохождения воздуха через циркуляционный насос. В таком режиме гоняйте насос несколько минут, пока основная часть воздуха не выйдет из системы.

Далее закройте все вентили или расходомеры (зависит от вашего коллектора), кроме одного. Это нужно для того, что бы основной напор насоса сконцентрировать в одной петле и воздух под давлением вышел с петли открытого контура. Гоняйте контур до тех пор, пока перестанет слышен звук пузырей. Как только это произошло, откройте вентиль следующей петли и закройте предыдущий. Так «прокачайте» все имеющиеся контуры. По завершении прокачки последней петли, можно открыть все предыдущие. Если в системе отопления имеются радиаторы без автоматических воздухоудалителей, обязательно спустите с них воздух с помощью имеющегося специального крана маевского на радиаторе.

На этом система отопления, включающая в себя водяной теплый пол, считается заполненной и можно осуществлять ввод тёплого пола в эксплуатацию. Но об этом чуть ниже. Сначала рассмотрим ещё варианты заполнения тёплого пола и всей системы при других обстоятельствах.

Заполнение теплого пола с открытой системой отопления

Открытая система отопления считается, когда система имеет расширительный бак, открытого типа в верхней точке всего отопления, куда постоянно доливается теплоноситель по мере его испарения.

Для заполнения такой системы нужно иметь как минимум сливной кран в нижней точке системы отопления. Заливка производится через него, с помощью шланга идущего от водоснабжения. Но правильным вариантом будет сначала заполнить теплый пол через специальные краны на коллекторе, предназначенные для заполнения и слива системы, опять же по средством шланга.

Заполнение контуров теплого пола осуществляется по такой же методике, как и у закрытого типа. Только здесь можно сразу продавить систему до тех пор, пока в расширительном бачке не появится вода. По мере выхода воздуха из теплого пола и системы в целом необходимо время от времени включать воду, так как уровень её будет падать. Не забывайте извлекать воздух из радиаторов при их наличии.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,*Δt), в которой

• Gуд — удельный объём воды на м2;
• Q — показатель мощности пола;
• Δt — разница температуры теплоносителя при подаче и выходе;
• 1, — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

• вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
• запустить насос на первую скорость;
• установить термоголовку на 30 градусов;
• проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
• настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.
