Как сделать плинтус для труб отопления – совет мастеров

Способы сокрытия труб в ванной комнате

В ванной комнате или туалете, как правило, проходит магистральная транзитная труба (стояк водяного отопления, по которому вода поднимается в расширительный бак или наоборот, спускается вниз, в зависимости от типа разводки — верхней или нижней). Также в туалете может проходить фановая труба.

Чтобы спрятать или украсить эти, как правило, безобразные трубы, применяют следующие способы:

1. В туалете строят специальный шкаф, в котором, помимо полок, находятся и системы — стояк водяного отопления, газовая система (если туалет расположен рядом с кухней). Там же делают поквартирную разводку воды и устанавливают счетчики.
2. Монтируют короб из гипсокартона. Следует помнить, что гипсокартон должен быть влагостойкий. И если планируется сверху укладывать плитку, то профиль следует ставить усиленный — конструкция с плиткой весьма тяжелая.
3. Наконец, трубы можно просто покрасить, реализовав смелое дизайнерское решение.

Дизайнерских идей по декорированию труб в ванной очень много, поэтому необязательно применять стиль лофт, если трубы создают неприглядный вид.

Рейтинг лучших теплых плинтусов

Бюджетные модели

«Коузи» 1050 мм

Страна производитель – Россия. Модель с электронным управлением предназначена для установки в небольших помещениях. Выполнена из алюминия. Тип нагревателя – электрический. Хорошо подходит для установки под высокие окна.

Характеристики:

Достоинства:

• широкий диапазон цветовых вариантов исполнения корпуса;
• наличие термостата для регулировки.

Недостаток:

не может устанавливаться в помещениях с повышенной влажностью.

«Орион» 530 мм

Страна производитель – Россия. Модель может использоваться для установки по периметрам бассейнов, в теплицах, бытовках, на балконах с французским остеклением и т.п. Корпус имеет специальное антикоррозийное покрытие. Управление – электронное. Тип нагревателя – электрический.

Характеристики:

Достоинства:

• высокий КПД;
• экономичность;
• антикоррозийная стойкость.

Недостаток:

отсутствие термостата.

Модели средней ценовой категории

«Орион 1 Кедр»

Страна производитель – Россия. Модель не боится влаги. Имеет широкий спектр вариантов цветового исполнения изделий позволяет использовать их в качестве декора помещений. Высокий КПД системы позволяет использовать её для отопления помещений большой площади. Управление – электронное. Тип нагревателя – электрический. Материал изготовления – алюминий.

Характеристики:

Достоинства:

• простота монтажа конструкции;
• безопасность;
• высокий КПД.

Недостаток:

отсутствие термостата.

ТП-2

Страна производитель – Россия. Модель водяного типа может использоваться для основного и вспомогательного отопления. Имеет привлекательный дизайн, гармонирующий с различными видами интерьера помещений. Теплообменник изделия выполнен из нержавеющей стали, короб – алюминиевый.

Характеристики:

Достоинства:

• простота монтажа;
• безопасность;
• высокий КПД.

Недостаток:

при неправильном монтаже системы возможно образование воздушных пробок.

Модели премиум-класса

«Thermodul Combi»

Страна производитель – Италия. Модель имеет комбинированный режим работы: водяной и электрический. Управление системой отопления полностью автоматизировано, осуществляется с помощью термостата. Материал исполнения – алюминий.

Характеристики:

Достоинства:

• комбинированный режим работы;
• надёжность работы;
• длительный срок эксплуатации;
• безопасность.

Недостаток:

оборудование требует профессиональной установки.

Виды чехлов плинтусного исполнения для отопительных трубопроводов

Основной признак классификации плинтусов под трубы отопления — это материал изготовления, который можно разбить на 3 основные группы:

• металл;
• древесина;
• пластик.

Каждая группа включает в себя множество вариантов исполнения, отличающихся габаритами, профилем, цветом, фактурой поверхности и т.д.

Кроме того, к указанным пунктам можно добавить группу коробов самостоятельного изготовления, которые выполняются на основе каркаса из cd-профиля, монтируемого к стене с последующей обшивкой гипсокартоном и отделкой пластиком, керамической плиткой или мозаикой.

Этот способ отделки труб удобен тем, что позволяет оформить трубопровод в соответствии с любым интерьером помещения, если в продаже не нашлось подходящих готовых чехлов.

У плинтусов промышленного изготовления есть различные варианты конструкции и комплектации:

• чехлы без кронштейнов для труб (экраны) — крепятся к стене поверх смонтированного и закреплённого трубопровода;
• оболочка в комплекте с держателями для трубопровода — монтируется на установленные кронштейны-держатели с трубами.

Выбор декоративного плинтуса должен производиться с привязкой к конкретным условиям эксплуатации, включающим множество факторов (место монтажа, диаметр и количество труб в плети, наличие теплоизоляции и т.д.) и интерьеру помещения.

Рассмотрим варианты, как спрятать трубы отопления, и несколько видов декоративного плинтуса, применяющихся для отделки труб отопительных систем.

Металлические экраны плинтусного исполнения

Изделия представляют собой чехлы овального или прямоугольного сечения из алюминия или нержавеющей стали, которые встык друг к другу крепятся к стене саморезами поверх смонтированного трубопровода. Поверхность такого плинтуса перфорирована, что снижает вес изделия, делает прогрев помещения более равномерным и позволяет осуществлять визуальный контроль герметичности трубопровода. Оболочка прочна, при механическом повреждении восстанавливается рихтовкой, легко монтируется и допускает покраску.

Такой плинтус можно нарезать на фрагменты любой длины, в том числе удобной для расположения над узлами запорной арматуры на случай необходимости их замены или ремонта.

Устанавливаются кожухи на любой высоте прокладки труб, возможно размещение и непосредственно вдоль сопряжения пола со стенами.

Пластиковые плинтусы-кожухи

Плинтусы из пластика для труб отопления — бюджетный вариант решения вопроса. Характеристики пластика, используемого для этих целей, в основном, невысоки. На изделиях остаются царапины от механических повреждений, некоторые разновидности после года эксплуатации имеют отклонения от первоначальной геометрии. Но широкий диапазон цен материала позволяет без особых затрат менять плинтусы через каждые год-два, заодно привнося в интерьер помещения новые штрихи — вариантов художественного исполнения этих аксессуаров много (под ценные породы дерева, под природный камень и т.д.).

Как правило, установка таких плинтусов начинается с монтажа их основания — тыльной части, которая крепится к стене саморезами по предварительно выполненной разметке. К установленному основанию монтируются кронштейны-держатели труб, в которые вставляются тепловоды. Поверх контура отопления прикладывается фронтальная часть плинтуса и плавным нажатием до щелчка устанавливается в монтажные пазы.

Деревянные плинтусные кожухи

Изделия из дерева не выполняются в виде универсальных моделей, так как стоимость натуральной древесины, пригодной для теплостойкой оболочки, высока. Поэтому такую отделку заказывают в столярных или мебельных цехах по индивидуальным размерам и эскизам.

Плинтусные короба из древесины при правильной обработке и должном уходе красивы и долговечны. Цвет древесины до покрытия защитным слоем лака можно изменить нанесением морилки — тонирующего состава, производящегося различных цветов и насыщенности.

После окончания механической обработки древесины, но до покрытия морилкой и лаком (краской), плинтусы обрабатывают инсектицидным средством против жука-точильщика, например, «Антижук».

Плинтусы из древесины монтируются на кронштейны, предварительно закреплённые на стене. Внутренняя поверхность изделий проходит все необходимые виды обработки перед монтажом (“Антижук”, два слоя нитролака), а наружная оформляется после окончательной подгонки всего контура плинтусной отделки.

Советы по установке декора

Элементы в виде колец (их также называют розетками) имеют разборную конструкцию. Как правило, они состоят из двух частей, соединенных при помощи внутренних замков. Конструкцию отсоединяют, надевают в обхват, после чего зазор закрывается и элемент защелкивается в зафиксированном положении.

Монтаж подобных изделий занимает минимум времени (не больше одной минуты) и не представляет никакого труда. Его могут проводить даже новички, никогда не занимавшиеся ремонтными работами. При необходимости элемент можно без труда снять, раскрыв замок.

Помимо колец могут применяться также другие виды маскировки стыков, например, декоративная обвязка из джутовой веревки или детали, выполненные из специальных термоустойчивых тканей. Подобные варианты оформления имеют оригинальный внешний вид, а также характеризуются хорошими теплоизоляционными свойствами, что способствует снижению теплопотерь.

Разновидности греющего плинтуса

Отопление в плинтусе можно классифицировать по нескольким признакам.

Источник тепловой энергии

В его роли может выступать:

1. теплоноситель, подающийся из теплотрассы или из теплообменника собственного котла;
2. электрический нагревательный элемент — низкотемпературная спираль, ТЭН в теплообменнике с развитым оребрением, пленочный нагреватель или керамическая нагревательная пластина.

Электрическое отопление по плинтусу обходится заметно дороже тепловой энергии, получаемой из других источников. Приведем сравнительную стоимость киловатт-часа тепловой энергии для разных способов ее выработки.

Что представляет собой плинтусное отопление

Плинтусное отопление доступно для владельцев отдельного жилья. Его можно установить в жилых помещениях, на лоджиях, в садовых домиках, на даче, в гараже. В плинтусной системе обогрева нет привычных радиаторов. Теплоносители устанавливают внизу, у стены, по периметру помещения.

Закрывают трубы защитными декоративными кожухами-плинтусами особой конструкции – с продольным отверстием снизу и сверху. Работает система на эффекте Коанда. Согласно ему, поток, выходящий из плинтусного радиатора, не рассеивается в воздухе, а прилипает к стене, отдавая ей тепловую энергию. Помещение прогревается инфракрасным горизонтальным излучением, которое идет уже от стен. Благодаря эффекту Коанда и естественной циркуляции, тепло в комнате распределяется равномерно на всех уровнях.

Схематично процесс выглядит следующим образом:

• холодный воздух естественной тягой подается на плинтусный радиатор через нижнюю щель;
• нагреваясь, поток выходит через верхнее отверстие и попадает на стену;
• стена прогревается и отдает свое тепло помещению на волне инфракрасного излучения.

В качестве источника тепла в плинтусном отоплении используют:

• Медные трубы с горячей водой, на которые нанизаны медные или алюминиевые пластины.
• Ленту инфракрасного излучения. Обязательно устанавливают датчики тепла и оборудуют систему информационным дисплеем.
• Электрический обогревательный кабель или воздушные тэны, с датчиками тепла и визуализированной системой наблюдения.

Электрические обогреватели в плинтусных радиаторах работают от обычной розетки в 220 вольт. Стандартные размеры плинтуса для труб отопления немногим превышают параметры плинтусов. В ширину панель 3 см, в высоту 13,5 см.

Водяное плинтусное отопление

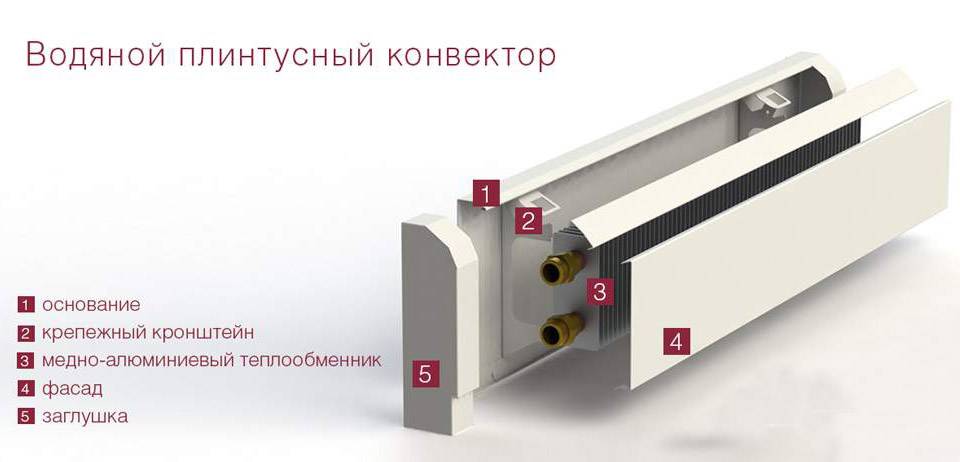

Для устройства водяного плинтусного отопления понадобятся две металлические трубы, которые оборудованы нанизанными медными пластинами. Медные пластины значительно увеличивают КПД отопительной системы. Производители отопительного оборудования предлагают готовые радиаторы (трубы) для монтажа плинтусного отопления и необходимые фитинги.

Рабочее давление в водяном контуре плинтусного отопления не должно превышать 3 атм. Если систему планируется подсоединить к центральному отоплению, то следует установить дополнительный теплообменник, который снизит рабочую нагрузку на плинтусную систему.

Электрическое плинтусное отопление

Для устройства электрического варианта обогрева используют тот же пластинчатый радиатор на двух трубках. В нижнюю трубку вставляют воздушный тэн, через верхнюю пропускают кабель питания.

Габариты плинтуса для электрического отопления: ширина – 4 см; высота – 16 см.

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

• водяная система;
• электрокабель;
• инфракрасный обогрев.

Данную конструкцию часто применяют в помещениях с панорамным остеклением

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

Драпировка при помощи карнизов и портьер

Среди многих решений декорирование портьерами самое выгодное. Вы сможете легко изменить интерьер, если захотите, достаточно лишь сменить шторы. Не ухудшается теплоотдача отопительных элементов, к ним всегда есть доступ, исключены скрытые протечки. Портьеры легко подобрать под окружающий интерьер. С их помощью можно сделать комнату визуально больше. Они отличаются разными расцветками, плотностью, рисунками.

В этом случае карниз устанавливают под потолком, чтобы портьеры струились от него до самого пола. Идеально, если драпировки скрывают всю стену, тогда пространство будет смотреться лучше. Чтобы в дневное время трубы также не показывались из-за ткани, необходимо повесить сразу 2 вида штор: плотные гардины и полупрозрачный тюль. Даже днем портьеры будут прикрывать элементы отопительной системы. Заниматься декорированием с использованием штор можно вне зависимости от времени проведения ремонта. Этот способ подходит даже в случаях, когда вы давно меняли интерьер.

Рекомендуем прочитать по теме:

1. Как выбрать дровяной котел для отопления частного дома?
2. Схема закрытой системы отопления с принудительной циркуляцией
3. Как осуществляется замена труб отопления в новостройке?
4. Как правильно выбрать биметаллические радиаторы отопления для квартиры?

Достоинства и недостатки плинтусного отопления

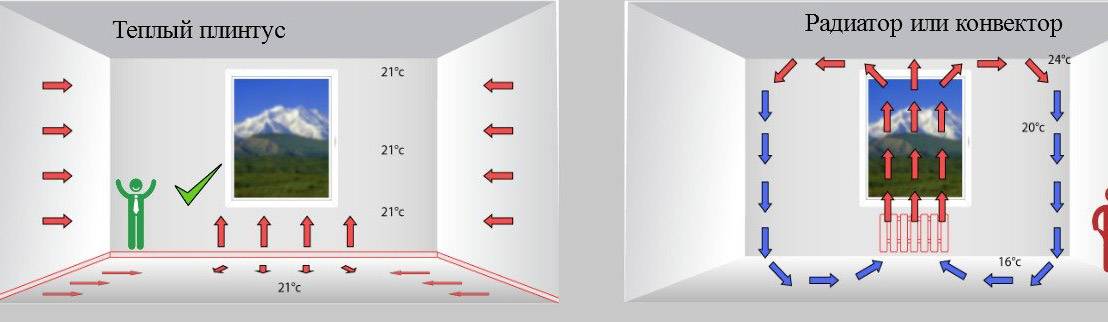

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект — кроме обогревателей — это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор — поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое — это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе — это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток — высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Материала внешней обшивки каркаса

В качестве отделочного материала, можно использовать:

• евровагонку,
• панель МДФ,
• пластик,
• перфорированные металлические пластины (сетки).

Самым популярным для отделки коробов материалом, является (считается) гипсокартонный лист (СМЛ). Это, объясняется тем, что в дальнейшем поверхность короба из ГКЛ, можно декорировать облицовочной плиткой, пленкой, обоями или просто выкрасить в любой цвет по своему желании или в соответствии с дизайн проектом.При том, что маскирующие коммуникации экраны и короба, имеют достаточное количество достоинств:

1. Очень низкую себестоимость (при монтаже своими руками). Изготовить их можно из остатков материала оставшихся от ремонта.
2. Произвольные размеры. Особенно это касается трудно доступных для работ участков и нестандартных разводках труб.
3. Им присущ и целый ряд недостатков:
4. При возникновении аварийной ситуации с водопроводной (отопительной) трубой, для ее устранения понадобиться снимать всю обшивку короба.
5. Восстановление обшивки потребуются новые (частично или полностью) материалы.

Тонкости установки

Для монтажа конструкции не существует ограничений, касающихся типа покрытия основания. Выполнить работы можно своими силами, но строго соблюдая правила укладки теплоносителей вокруг помещения.

Существуют свои особенности монтажа в каждом отдельном случае, исходя из вида системы. В случае с электрической системой необходимо соблюдать технику безопасности в ходе укладки электрокабелей. Водяной контур требует понимания того, каким образом будет проводиться его подключение, поскольку возможны несколько вариантов – через систему централизованного отопления либо же через нагревательный котел автономного типа.

Технология проведения монтажных работ включает в себя следующие этапы:

• Процесс монтажа необходимо начинать с укладки арматуры для нагревательных элементов.
• Трубопровод от котла можно протянуть по нижней кромке перекрытия стен либо же под облицовкой пола.
• Проводится монтаж радиаторов в заранее обусловленных местах.
• Далее выполняется прокладка трубопровода от коллекторов к радиаторам.
• На заключительном этапе необходимо протестировать обогрев, для этого нужно запустить устройство.
• После монтажа всех элементов конструкции и проверки надежной фиксации деталей прячем конструкцию под декоративные изделия. Визуальное скрытие системы может повысить ее эстетическую привлекательность.

Короба из других материалов

Помимо коробов из гипсокартона и пластика существуют уже готовые разновидности из металла, дерева и МДФ. Они похожи на готовый вариант короба из пластика, но отличаются большей устойчивость к внешним воздействиям и стоимостью.

• Наиболее дешевыми из перечисленных являются МДФ короба. Они изготовлены из древесноволокнистых плит средней плотности. Монтаж такого короба не составляет труда, нужно лишь прикрепить пристенную часть к стене, а сверху надеть основную часть. Такие конструкции долговечнее, чем вариант из пластика. Еще один их плюс — большой выбор форм, цветов и размеров.
• Металлические короба считаются наиболее приемлемыми в плане долговечности. Они переносят высокую температуру, их можно снимать и мыть по мере необходимости. Выполнены такие короба в виде решетки, что позволяет теплу выходить наружу. Однако, стоит понимать, что металлический короб подойдет не для каждого интерьера.
• Короб из дерева найти очень сложно. Их делают под заказ, потому стоимость такого короба с учетом материала и работы значительно превышает предыдущие варианты.

Как скрыть трубы отопления

Существует не один способ как скрыть трубы отопления, все они зависят от особенностей конструкции системы отопления.

Самыми простыми случаями являются капитальный ремонт и новое строительство на этапе проектирования.

Еще в начале этих этапов можно заранее подобрать и реализовать подходящий вариант:

• Проложить коммуникации под фальшполом;
• Выполнить систему водяного отопления, встроенную в пол;
• Собрать короба и ниши из гипсокартона, скрывающие стояки и трубную подводку;
• Спрятать трубы отопления в стену, проложив их в проштробленных каналах;
• Провести трубы за подвесным потолком;
• Использовать декоративные экраны и короба для приборов отопления и труб;
• Задекорировать трубы отопления.

Эти способы прекрасно подходят при строительстве индивидуального дома. В многоквартирном доме изменение мест прокладки труб центрального отопления без согласования с инстанциями не разрешено.

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Принцип работы системы

Организована плинтусная система отопления таким образом, что нагревательные элементы устанавливаются по периметру внешних стен здания у самого пола, вплотную к их поверхности.

Короб нагревательного элемента, образованный алюминиевыми планками, имеет в своей конструкции две горизонтальных щели проходящих по всей его длине с противоположных сторон – одна у пола, а другая сверху.

Холодный воздух проникает через нижнюю щель внутрь плинтуса, где нагревается и поднимается вверх, но в отличие от других нагревательных приборов работающих на принципах конвекции, далее прогретый воздух, подчиняясь описанному выше эффекту Коанда, стелется только вдоль поверхности стены, отдавая ей тепло.

В результате такого движения нагревается только эта поверхность, а не объем воздуха в помещении. Затем уже прогретая стена начинает равномерно излучать тепло в инфракрасном диапазоне.

Распределение температурных зон в объеме помещения

Такая конструкция требует использования материалов с высокими показателями теплопроводности, для чего оптимально подходят медь и алюминий. Так как обогрев происходит не за счет конвекции, а в результате передачи лучистой энергии, то отсутствует необходимость в высокотемпературном теплоносителе.

Даже в максимальном режиме работы, алюминиевый короб нагревательного элемента прогревается до температуры не более 40°С, а стена у которой он стоит соответственно не выше 37 С, что совершенно безопасно и исключает возможность ожогов.

Положительные качества системы

К положительным качествам, которые имеет отопление в плинтусах можно отнести следующие:

Отличия системы «Теплый плинтус» от обычных батарей

• Тепло равномерно распределяется по объему помещения. За счет ИК-излучения, происходит нагрев только светонепроницаемых предметов в комнате;
• Весь объем воздуха в комнате прогревается равномерно, в отличие от конвекционного отопления, где наиболее теплый воздух скапливается вверху;
• Практически отсутствует конвекционное движение воздушных масс, соответственно образуется минимум взвешенных частиц пыли;
• Инфракрасное тепловое излучение воспринимается организмом человека как естественное;
• Поверхности стен, пола и потолка имеют температуру близкую к температуре человеческого тела и поэтому не отнимают от него тепло. Так как поверхности теплые и сухие, то устраняется проблема образования и конденсации влаги на стенах и потолке;
• Независимо от возраста здания монтируется плинтусное водяное отопление достаточно просто и быстро. В отличие от привычных всем радиаторов такие нагревательные элементы практически незаметны;
• Система имеет высокую ремонтопригодность, не требующую работ по демонтажу отделочного покрытия;

• Благодаря терморегуляторам, можно отдельно в каждом помещении настроить оптимальный микроклимат;
• Невысокая температура теплоносителя положительно сказывается на экономичности системы, позволяя снизить затраты энергии на 30-40%.

Особенности, которые можно отнести к недостаткам

Несмотря на очевидные преимущества, плинтусная разводка труб отопления имеет и свои недостатки, к которым можно отнести следующие:

• Ограничения по протяженности одного контура отопления – его длина не должна превышать более 15 метров, иначе эффективность системы «теплый плинтус » значительно снижается. В данной ситуации просто не обойтись без распределительного коллектора;
• Необходимо чтобы нагревательные элементы были максимально открытыми. Не рекомендуется загораживать поверхности стен корпусной мебелью, поскольку это может вызвать искажение воздушных потоков и препятствовать ИК-излучению;
• На плинтус для труб отопления нельзя устанавливать декоративные плинтусные накладки. так как они понизят теплоотдачу:
• За счет плотного прилегания радиаторов к поверхности стены, для внутренней отделки можно использовать только теплостойкие материалы не подверженные деформации и растрескиванию;

Цена системы достаточно высока за счет использования в конструкции качественных дорогостоящих материалов, без которых невозможно добиться высокой эффективности работы.

Монтаж труб в стене

К монтажу стояков в стене надо подойти со всей ответственностью. Прежде всего, надо быть уверенным, что трубы не протекут. И уж точно нельзя замуровывать соединения.

Шаг 1: расчет

У полимеров так называемое линейное расширение достигает 5 мм, поэтому необходимо предусмотреть достаточное количество компенсаторов. Размер штроб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, объема строительного раствора.

Шаг 2: монтаж

В стене делается углубление согласно произведенного расчета. В этой штробе по всей высоте устанавливаются вертикальные и горизонтальные кронштейны. На них насаживается стояк, обернутый в теплоизоляционный кожух.

Перед заделкой штробы необходимо подключить и проверить магистраль. Если все в порядке, отверстие заделывают.

Шаг 4: составление схемы

По окончании работ обязательно составляется исполнительная схема — где проходит трасса. Она нужна, чтобы не повредить трубопровод в результате мелкого ремонта.
