Как выбрать и установить расходомер для теплого пола

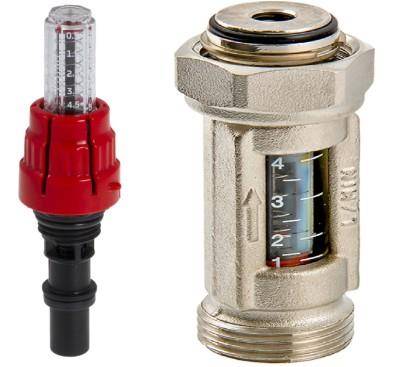

Выбор расходомера для водяного теплого пола

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
  2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

При подключении системы водяного теплого пола большое внимание следует уделить коллекторной конструкции и ее комплектующим, от качества и наличия которых зависит долговечность и эффективность работы. Одним из таких элементов является расходомер водяного теплого пола

В чем заключаются его технические характеристики, как происходит регулировка, где можно купить, рассмотрим далее.

Важно! Установка ротаметра осуществляется вертикально с помощью ключа посредством вкручивания устройства наружной резьбой в технологическую линию коллектора и его фиксацией с помощью накидной гайки.

установка ротаметра в коллекторе

Внимание! Перед тем, как регулировать расходомеры теплого пола, необходимо осуществить пробный запуск системы водяного теплогопола, с целью обнаружения протечек, что может повлиять на изменения давления в системе и исказить показания данных устройством.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

  1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
  2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
  3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Это интересно: Почему не греет теплый пол?

Какие бывают коллекторы?

Известные производители представляют различные типы устройств для теплого пола. Любая такая коллекторная группа с расходомерами выполняет свои функции, но все-таки существует разница, учитываемая при выборе. Отличаются они по месту расположения измерительного устройства.

  • На входе.
  • На выходе.

Второй вид коллекторов считается более надежным и точным, но специалисты утверждают обратное. Причине появления ошибочных данных напрямую зависит от принципа установки. Если при подключении выполняются требования, установленные производителем, информация никогда не станет ошибочной. Из-за этого они предпочитают рассматривать готовый проект, выбирая наиболее удобный способ монтажа, а не особенности конструкции.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

Артикул Наименование Производитель
1 VT.COMBI.S Насосно-смесительный узел VALTEC
2 VTC.596EMNX Блок коллекторный с расходомерами VALTEC
3 VTC.586EMNX Блок коллекторный из нерж. стали VALTEC
4 VT.K200.M Контроллер с погодозависимым управлением VALTEC
VT.K200.M Датчик температуры наружного воздуха VALTEC
5 VT.TE3040 Электротермический сервопривод VALTEC
6 VT.TE3061 Аналоговый сервопривод VALTEC
7 VT.AC709 Хронотермостат электронный комнатный с датчиком температуры пола VALTEC
VT.AC601 Комнатный термостат VALTEC
8 VT.AC602 Комнатный термостат с датчиком температуры тёплого пола VALTEC
9 VT.0667T Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях VALTEC
10 VT.MR03 Клапан трехходовой смесительный для поддержания температуры обратки VALTEC
11 VT.5012 Термоголовка с выносным накладным датчиком VALTEC
12 VT.460 Группа безопасности VALTEC
13 VT.538 Сгон-отсекатель VALTEC
14 VT.0606 Сдвоенный коллекторный ниппель VALTEC
15 VT.ZC6 Коммуникатор VALTEC
16 VT.VRS Насос циркуляционный VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

  • В разных помещениях температура будет разной;
  • Возможен перерасход электроэнергии на нагрев воды в системе;
  • Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

  • Корпус;
  • Прозрачная колба со шкалой;
  • Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

  1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
  2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
  3. Удалить защитное заводское кольцо;
  4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
  5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
  6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Возникновение проблемы

Прежде всего, стоит разобрать конкретный пример возникновения такой проблемы и её следствия:

  1. Вы монтируете контуры тёплого пола в ванной, гостиной и кухне;
  2. Они подключаются к одному коллектору;
  3. Площадь ванны, кухни и гостиной явно различается, поэтому и длина контура тёплого пола будет различаться в каждой комнате, соответственно расход теплоносителя (воды) будет разным.

Стоит сказать о том, к чему это приведёт. Короткие обогревательные кольца имеют меньшее гидравлическое сопротивление, поэтому вода в них циркулирует значительно быстрее, чем в длинных контурах, от чего возникает разница температур в комнатах при одинаковой температуре подаваемого из коллектора теплоносителя.

Примером решения проблемы, на котором мы разберём принцип исправления, послужит простой настенный радиатор. Если подключить к одному коллектору разные по количеству секций и длине труб радиаторы, то возникнет вышеописанная проблема (прочитайте: «Схема коллектора теплого пола – как всё должно работать»).

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Watch this video on YouTube

Расчет

Прежде чем приступать к расчёту:

  1. Определите количество веток системы пола, согласно подготовленной схеме.
  2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
  3. Определите способ регулировки и процесс контроля в гребёнке.
  4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

  1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
  2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
  3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
  4. Кронштейны — необходимы для крепления прибора к стене.
  5. Сливной кран — через него будет сливаться теплоноситель.
  6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

  1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

  1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

  1. Припаиваем к нижнему выходу тройника муфту с краном.

  1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

  1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
  2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

  1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

  1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Расчет

Рассчитать, какая температура нагрева потребуется для отопления конкретного помещения можно только экспериментальным путем, то есть пользователь должен испробовать несколько настроек, анализируя время достижения комфортной среды в комнате, уровень температуры там. Благо, с ротаметром это осуществить намного проще, чем возиться вручную с клапанами подводки, помпой.

Нет фиксированных значений для помещений, данный нюанс обусловлен тем, что на удержание тепла в комнате влияет множество факторов: теплоизоляция, площадь, протяженность змеевика и подобное.

На комбинированных моделях можно сделать преднастройку (обычно так и делают) по количеству оборотов вентиля – каждый полный виток уменьшает/увеличивает просвет на фиксированное значение. Можно воспользоваться следующим способом:

  1. Вначале исчисляется требуемый каждому контуру объем теплоносителя, его процентная доля относительно общего количество жидкости для всей системы.
  2. По полученному результату выставляют начальную позицию вентиля (кольца) для каждой секции.
  3. Финишная регулировка расходомера делается в процессе функционирования системы, исходя из реальной установившейся температуры, по ощущениям комфортности.

Как мы уже отметили, для одной-двух комнат или одинаковых по своим параметрам помещений коллекторная группа с расходомерами желательная, но не так значима, как для домов, квартир, где отапливается несколько зон с разными размерами.

При равном расходе теплоносителя для контуров большой и маленькой комнаты, достижение нужной температуры в них будет разным. Чем больше площадь, ниже качество теплоизоляции, тем уровень обогрева будет ниже. Соответственно, для значительных по размеру помещений потребуется более интенсивный и значительный поток. И, наоборот, в меньшем объекте нужно установить расход ниже, иначе в нем будет жарко. Но и тут есть нюанс, если в нем плохая теплоизоляция, то значения могут сравняться.

Как видим, на расчет влияет множество факторов, комфортный режим зависит даже от поры года. Регулировка также называется балансировкой, так как распределяется ограниченный ресурс от котла, изменение на одном змеевике влияет на другие.  Настройка может производиться часто, поэтому простота, обеспечиваемая расходомерами, крайне затребована.

Приведем пример. Внутри дома устанавливается напольная система водяного отопления для ванной и иной комнаты, например, для гостиной. Без ротаметра газовый котел будет нагревать жидкость для указанных помещений одинаково, установится один температурный режим. Для гостиной он может быть комфортным, но в ванной будет жарко.

Для отопления первой требуется больше нагретой воды из котла, для маленького санузла меньше. Быстро, комфортно привести температуру каждой комнаты к одинаковому уровню или установить его разным, но комфортным, учитывая особенности помещения, позволит водомер.

Также при балансировке важно обращать внимание на протяженность трубок контура независимо от его конфигурации. Отметим еще некоторые достоинства расходомеров, аппарат позволит:

Отметим еще некоторые достоинства расходомеров, аппарат позволит:

  • легко контролировать объем жидкости определенной температуры, направляемой на обогрев, что также тянет за собой возможность более рационально управлять источником энергии (котлами). Если таковой электрического типа, то данный нюанс весьма актуальный;
  • равномерно прогревать все ветви, избежать колебаний температуры, что повысит комфорт. С другой стороны, позволит выключать отопление там, где это не нужно, или уменьшать/увеличивать его как угодно по решению пользователя;
  • можно вести визуальный контроль за объемами теплоносителя текущего от котла по трубкам магистрали. Взглянув на расходомеры, на их колбы с градуировкой и указателем можно будет сразу определить визуально уровень отопления помещения (при этом также надо будет сопоставить его размеры и прочие параметры), сколько расходуется ресурса.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Видео

касающийся функционирования продукции VALTEC и работы с нею.

Коллекторы для водопровода VTc.570Обслуживание мембранных баковУстановка циркуляционного насосаМонтаж труб из нержавеющей сталиНастройка реле давления VT.CRS5Муфта надвижная из нержавеющей стали VTi.904Новинка: угловой узел нижнего подключения радиатора VT.345.NAБеспроводной комнатный термостат VT.AC707Обслуживание коллекторных блоковНастройка предохранительного клапанаРабота трёхходового крана VT.361Инженерные системы многоэтажных жилых домов — часть 4Инженерные системы многоэтажных жилых домов — часть 3Инженерные системы многоэтажных жилых домов — часть 2Настройка предохранительного клапанаИнженерные системы многоэтажных жилых домов — часть 1Кран шаровой с плавным управлением VT.252Простая и надёжная автоматика для отопительных системWI-FI устройство для сбора и передачи данныхГруппа безопасности водонагревателяУстройство контроля

В заключение

При эксплуатации водяного теплого пола колба расходомера на коллекторе должна быть доступной визуальному контролю и, при необходимости, техническому обслуживанию.

Каждый водяной контур, подключенный к коллектору, оборудуется индивидуальным расходомером.

На качество отопления и функциональность системы водяных полов выбор модели прибора особо не влияет — при соблюдении правил установки и эксплуатации оборудования тёплых полов можно добиться необходимых показателей установкой любых приборов качественного исполнения.

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

  • В разных помещениях температура будет разной;
  • Возможен перерасход электроэнергии на нагрев воды в системе;
  • Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Принцип работы

Непосредственно расходомер состоит из нескольких деталей:

  • Корпус;
  • Прозрачная колба со шкалой;
  • Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
