Пленочный пол под плитку: выкладываем все нюансы

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

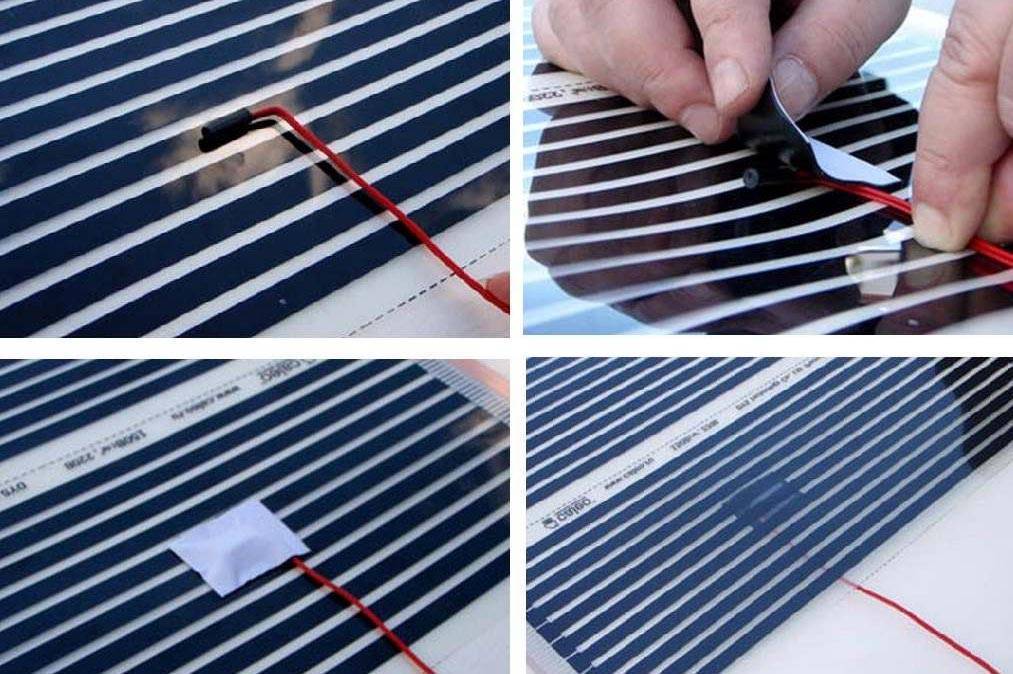

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Расчет материалов и подготовка инструмента

Инструментарий, требуемый для проведения монтажа:

  • односторонний и двусторонний строительный скотч для фиксации основания и пленки;
  • перфоратор;
  • болгарка и наличие отрезного диска для разрезания камня;
  • ножницы;
  • шпатель с зубчиками;
  • плоскогубцы;
  • строительный уровень;
  • кисточка с широким основанием;
  • миксер для строительных целей;
  • емкость для смешивания растворов.

Для выполнения монтажа теплого пола потребуется подготовить материалы:

  • теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
  • пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
  • температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
  • битумный изолятор для защиты электросоединений;
  • клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.

Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.

Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать. При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода

Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов

При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Преимущества и недостатки

ИК пол имеет такие преимущества:

  • обеспечивает хороший нагрев предметов, находящихся в помещении;
  • незначительная толщина пленки, благодаря чему высота между полом и потолком не сокращается;
  • возможность регулирования температуры;
  • высокая скорость и простота монтажа;
  • малый расход электроэнергии;
  • не вредит здоровью человека, как некоторые подобные устройства;
  • подходит под различные материалы;
  • длительный эксплуатационный период;
  • влагостойкость, что позволяет использовать материал для обустройства пола в санузле, на балконе и в других помещениях с повышенной влажностью;
  • устройство обогащает воздух ионами, что положительно сказывается на здоровье обитателей дома – в этом случае инфракрасные излучатели действуют, как увлажнители воздуха, что помогает сэкономить средства на приобретении этих приборов;
  • низкий уровень электромагнитного излучения, которые ниже, чем у телевизора.

Недостатки конструкции:

  • подходит только для помещений небольших габаритов, поскольку на отопление больших помещений будет уходить много электроэнергии, несмотря на экономное потребление;
  • нельзя монтировать в тех местах, где установлены сантехнические приборы и предметы меблировки;
  • отсутствие повышенной прочности, поэтому любой фиксирующий материал, используемый для керамической плитки, может повредить пленку, что приводит к ее преждевременному износу;
  • может спровоцировать возникновение короткого замыкания, что зачастую приводит к возникновению пожара;
  • плохая адгезия затрудняет монтаж конструкции;
  • укладывается только на ровное строительное основание, поэтому поверхность нужно будет тщательно подготовить к установке устройства.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

ВидОписание

Сухой

Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.

Мокрый

Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Мокрый и сухой монтаж

Заливка бетоном инфракрасного пола называется мокрым монтажом. Плоскость перед началом заливки необходимо подготовить: уложить на пол теплоотражающий элемент с малой усадкой (изолон, фольгоизол или рулонную техническую пробку). Теплоотражатель разделывается на равномерные полосы и укладывается по ширине подложки. Укладка отражающего элемента производится с шагом 15–20 см.

Таблица марок бетона для теплого пола

В качестве армирующего элемента профессионалы советуют использовать малярную или пластиковую сетку, поскольку токопроводящие элементы могут вызвать пожар или нанести серьезный вред человеку в случае замыкания. Сетка с ячейками 5х5 или 10х10 закрепляется к первичной стяжке на дюбели.

Места сверления лучше выбирать в местах среза пленки или по бокам, чтобы не задеть и не повредить карбоновые полосы инфракрасного пола. Отметим, количество отверстий для крепления зависит от геометрии пола.  Мест для крепления в квадратных помещениях всегда больше, чем в домах с неправильной или нестандартной формой пола.

Для лучшего контакта с первичной стяжкой производится монтаж перфорированной нагревательной пленки. Если же вы не можете позволить себе купить перфорированную термопленку, тогда смело используйте обычную. «Полосатая» пленка продается без технологических отверстий, поэтому их придется сделать самостоятельно.

Виды укладки электрического теплого пола

Сначала производится монтаж теплоотражающего элемента, а потом на него укладывается система теплого пола. После этого можно приступать к предпоследнему этапу – заливке стяжки жидким плиточным клеем, слой которой не должен превышать 5 мм.

Стяжка выравнивается правилом и оставляется в таком виде до полного высыхания. При правильном температурном режиме и хорошем проветривании период сушки длится от 5 до 10 дней

Обратите внимание: керамогранит кладется только на отвердевшую и высушенную стяжку

Укладка инфракрасного пола на «Сухую стяжку» кардинально отличается от вышеописанной технологии монтажа на «Мокрое основание».

Пошаговая инструкция:

Пошаговый процесс укладки полов Кнауф

  • Выровняйте черновой пол;
  • Уложите элементы отопительной системы по инструкции;
  • Далее на собранную конструкцию укладываются листы ГВЛ. Особенности установки гипсоволокна: первым делом вдоль стен клеится специальная лента. Отметим, перед поклейкой ленты пол необходимо выровнять самовыравнивающими смесями и обработать грунтовкой. Щиты ГВЛ клеятся к черновому покрытию на клей и саморезы;
  • Плитку можно укладывать ровно через сутки после установки щитов ГВЛ.

Косметическая отделка

Несомненно, стены с вмонтированной системой отопления нуждаются в финишной отделке. При выборе отделки надо понимать, что размещение на греющей поверхности снижает её срок службы. Поэтому, приобретая материал, следует убедиться, что он совместим с нагревательными устройствами.

К примеру, ненадлежащего типа обои или ламинат установленные на такую поверхность, могут отвалиться через несколько месяцев

Если используется в качестве отделки в ванной керамическая плитка, то важно подобрать правильный клеевой состав, чтобы плитка не посыпалась

Если это кабельный обогрев или стержневые маты, то тёплый пол после проверки покрываются двумя слоями бетонной штукатурки. Только когда она высохнет — через 4 недели, на поверхность можно клеить обои или плитку.

Важно помнить, что на инфракрасную плёнку нельзя наносить плиточный клей, поэтому рекомендована гипсокартонная отделка. Кроме того, это практически единственный вид отделки, который выдерживает воздействия тепла

Подводя итог можно сказать, что систему «тёплые стены» можно монтировать на любую поверхность. Но это потребует серьёзных вложений, технических знаний и навыков. Устанавливая такой обогрев на стене, главное соблюдать инструкцию, и тогда устройство прослужит вам долго.

Водяной теплый пол и плитка ПВХ

Одно из главных преимуществ этой модели заключается в минимальных показателях теплопотерь. Кроме того, она экологична, не создает электромагнитного излучения (в отличие от электрополов).

Чаще всего устанавливаются в частных домах, коттеджах, поскольку необходим монтаж нагревательного котла. В квартирах — потребуется гидравлическая совместимость с предустановленной теплообменной системой помещения.

Водяные модели требовательны к показателям теплопроводности финишных отделочных материалов. В этом контексте ПВХ-плитка – оптимальный вариант выбора.

К недостаткам можно отнести риск протечки, трудоемкий монтаж.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.
