Пленочный теплый пол под плитку своими руками

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

1. Подготовка поверхности. Залогом успеха, является качество основания.
2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
3. Устройство заземления из электропроводного скотча.
4. Рассчитывается и переносится на чертёж схема укладки оборудования.
5. Монтаж инфракрасных обогревателей.
6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
7. Испытание работоспособности системы.
8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

• непосредственно сам обогреватель в комплекте с контактными зажимами;
• провода;
• терморегулятор;
• битумная изоляция;
• теплоизолирующие материалы;
• плоскогубцы;
• отвёртка;
• скотч обыкновенный и электропроводный;
• при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

https://youtube.com/watch?v=3lMEuuRt-zg

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

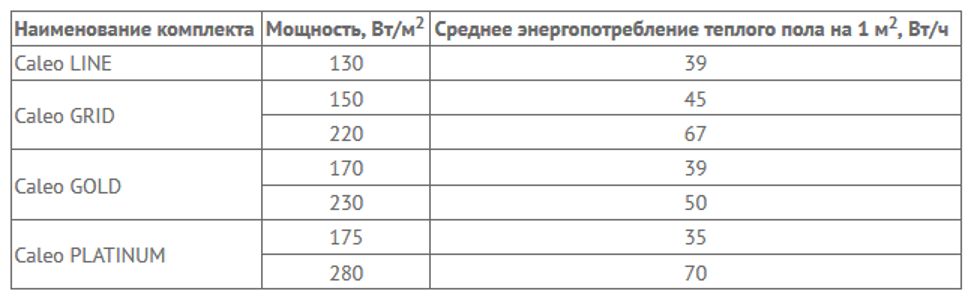

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

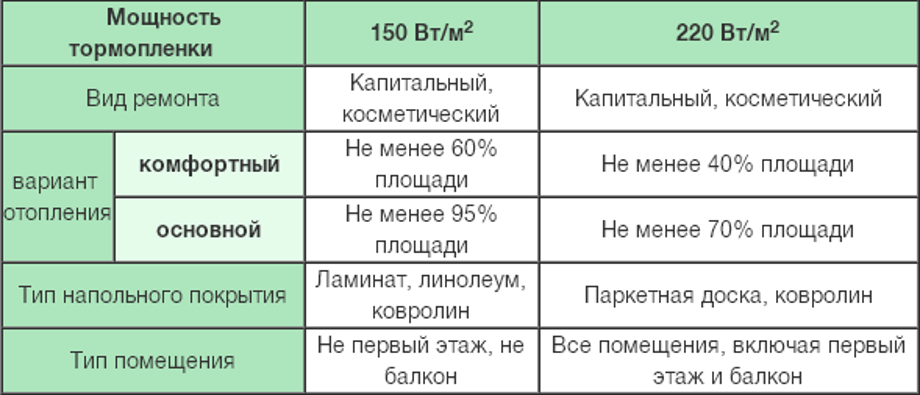

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, — и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Главные требования и советы по укладке инфракрасного теплого пола под плитку

1. Чтобы при поломке термодатчика, его может быть было поменять, устройство пропускается через штробу в гофры.

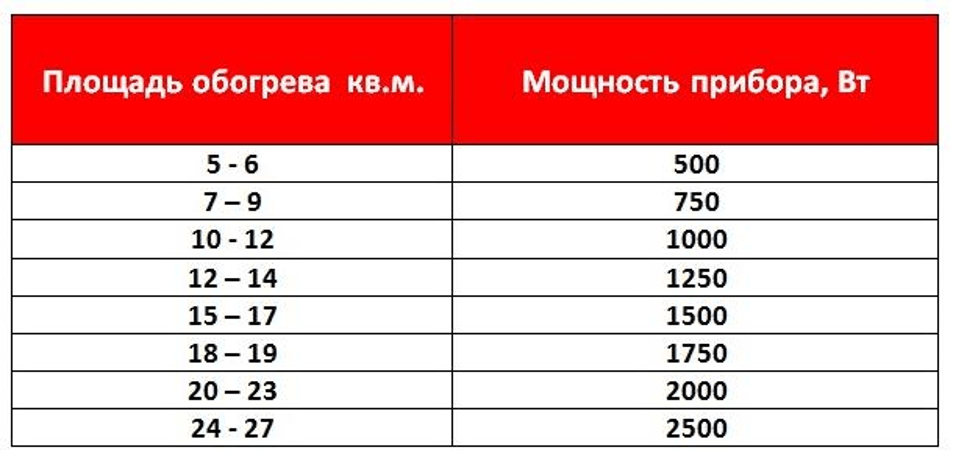

2. В случае если ИК-пол потребляет суммарно более два кВт, то необходимо подсоединять его через отдельный автомат.
3. Перед заливкой цементной стяжки следует повторно протестировать целостность цепи, чтобы позже не пришлось отбивать плитку.
4. По окончании залива стяжки теплый пол может быть включать только по окончании полного подсыхания, а именно – не ранее, чем через 20 восемь дней.
5. В случае если в протяжении монтажных работ ИН-пленка была повреждена, то ее лучше заизолировать дюралевым скотчем с 2-ух сторон.
6. При укладке плитки нельзя использовать металлическую армирующую сетку.
7. Укладку пола необходимо делать лишь на сухой поверхности.
8. Запрещено располагать теплый пол над нагревательными элементами, например, печкой или камином.
9. Запрещено сгибыть пленку под углом более 90°.
10. Не нужно укладывать отрезок пленочного пола, превосходящий пятнадцать метров.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
Укладывать пленочный теплый пол под плитку довольно сложно

Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
• Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

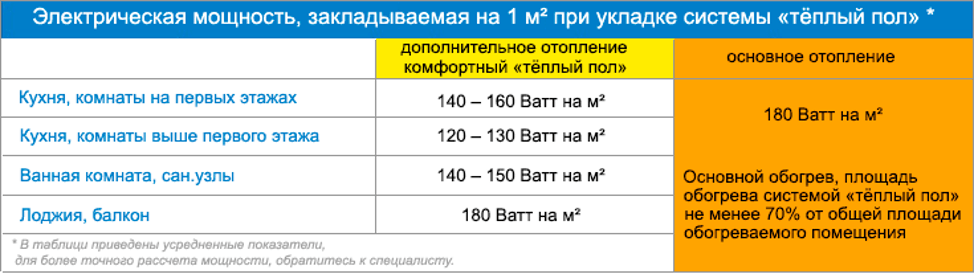

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

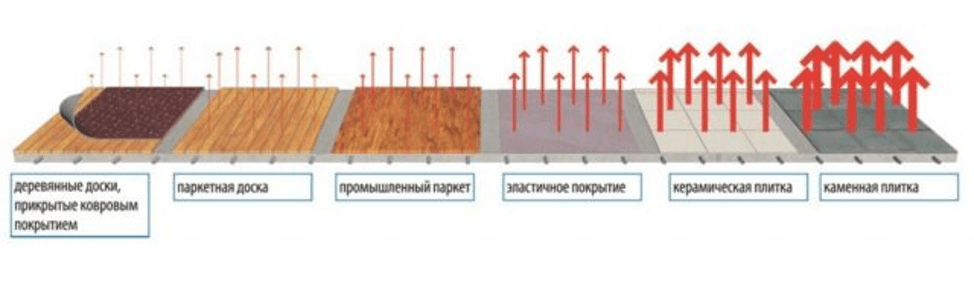

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими

Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов. Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Преимущества и недостатки инфракрасных теплых полов

Плюсы:

электромагнитное излучение отсутствует;

одновременное повреждение всей системы сводится к нулю,
благодаря параллельному подключению блоков;

монтаж на любую поверхность (горизонтальную, вертикальную,
наклонную) не вызывает затруднений;

равномерный прогрев поверхности пола

Что очень важно, когда
устанавливается инфракрасный теплый пол под ламинат;. монтаж своими руками не составит сложностей;

монтаж своими руками не составит сложностей;

возможен демонтаж пленки, например, при переезде;

установка пола возможна в помещении любого назначения
(включая влажные) и под любой вид покрытия;

допустим монтаж пленки в открытом помещении (веранда,
терраса) и закрытом (комнаты в квартире или доме, офис, склад и т.п.);

высокая теплоотдача (97%) и эффективность (выше на 30% по
сравнению с другими системами электрических теплых полов).

Минусы:

необходимость соблюдать правила подключения и эксплуатации
системы;

не рекомендована в качестве основного источника обогрева
из-за высокой инертности системы (быстро нагревается, быстро остывает);

в отличие от водяного теплого пола, плёночный неустойчив к
механическому воздействию и повреждениям.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

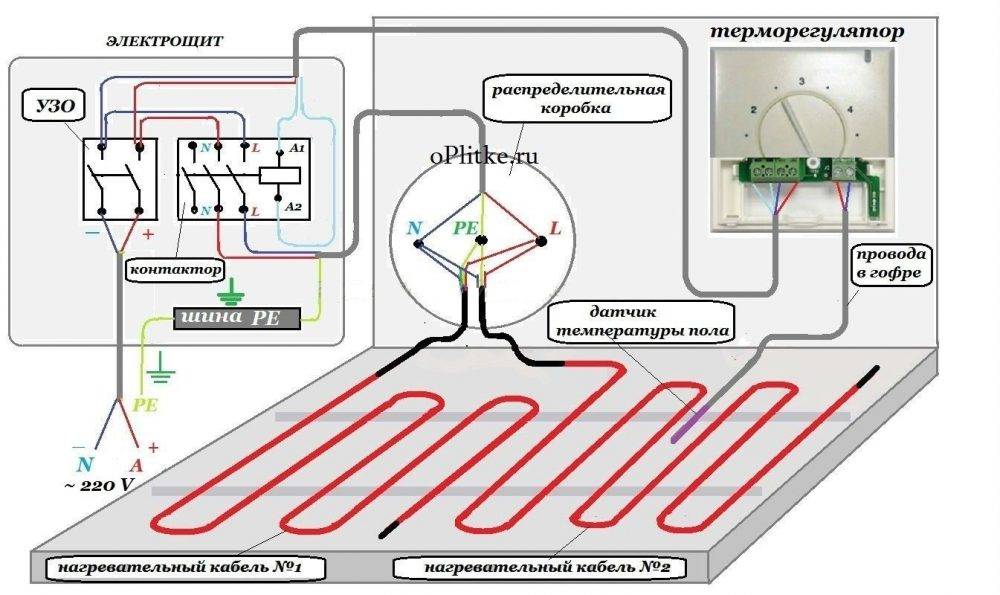

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Свойства и расчет теплого пленочного пола

Инфракрасные утепленные полы под плитку обладают последующими чертами:

• Огромное энергопотребление в режиме нагрева – до двести 50 Вт/кв.м.;
• Энергопотребление при настройке режима терморегулирования – 35-85 Вт/кв.м.;
• Протяженность волн излучения – 5-20 мк;
• Пиковый процент инфракрасного излучения в диапазоне – порядка 90-95%;
• Большая температура нагрева – 130°С;
• Рабочее напряжение – двести 20 Вт.

Высочайшие эксплуатационные характеристики разрешают использовать пленочный подогрев не только лишь в качестве вспомогательного, да и как основной элемент системы отопления.

Планируя облагораживание теплого пола, необходимо за ранее вычислить площадь, покрываемую инфракрасной пленкой и потребление электричества покрытия. Эмпирическое значение термический мощности для обыденного отопления помещения принимается за 100 Вт/кв.м. Обогреваемой площади

Беря во внимание КПД ИК пленки в 90%, это значение равняется к 111,1 Вт/кв.м

Для действующего внедрения теплого пола ИК пленка должна покрывать все места, свободные от мебели. Например, в случае если свободная площадь создает 80%, а вся комната – 20 5 кв.м., то размер ИК пленки будет равен 20 кв.м.

При терморегуляционном режиме (35%) потребление электричества составит: 0,35*220 Вт/кв.м.*20 кв.м.*1 ч = 1,540 кВтч.

Инфракрасный пол под плитку: разработка монтажа Нужные материалы

Для обустройства инфракрасного пола под плитку своими руками может быть приобрести готовый набор «Теплый пол» или приобрести материалы без помощи других.

Стандартная комплектация системы пленочного теплого пола:

• Термопленка в рулоне;
• Контактные зажимы;
• Набор электронной проводки;
• Битумная изоляция на клеевой основе;
• Изоляция ПВХ;
• Подробная аннотация по монтажу.

Дополнительно необходимо приготовить:

• Полиэтиленовую пленку (теплостойкую);
• Теплоотражающую изоляцию;
• Терморегулятор (выбирается исходя из мощности теплого пола и типа установки – затратной/встраиваемый);
• Коробка под терморегулятор;
• Провод для установки терморегулятора;
• При выборе сечения провода следует отталкиваться от материала самого провода и расчетной мощности системы;

• Термодатчик (если не идет в наборе);
• Двухсторонний скотч;
• Сухая самовыравнивающая смесь для узенькой стяжки под плитку;
• Монтажные электроинструменты: пассатижы, кусачки и т.д.;
• Индикаторная электронная отвертка, мультиметр;
• Плиточный клей;
• Измерительные инструменты: угольник, метр, рулетка;
• Уровень;
• Инструменты, нужные для укладки плитки.

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

• обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
• так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
• использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
• поломка может привести к короткому замыканию;
• допустимо стелить плёнку лишь на идеально гладкое основание;
• возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
• адгезия ИК пола делает монтаж сложнее.

Однако это снизит нагревательную способность конструкции.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу
работы. Несмотря на то, что он является разновидностью электрического теплого
пола (поскольку для его функционирования необходимо электричество),
инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении
тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают
человека и поверхности окружающих предметов: мебели, стен. А они, в свою
очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в
помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до
того, как прогреется воздух.

Зачем и как выполняется гидроизоляция

Материал, используемый для создания водостойкого барьера, выполняет несколько функций:

• препятствует попаданию влаги;
• способствуют снижению вероятности образования плесени;
• если обустраивается электрический подогрев плитки, гидроизоляция защищает кабель от воздействия воды;
• влагостойкий барьер способствует более равномерному распределению нагрузки на основание.

При устройстве водяного теплого пола гидроизолируют поверхность, что позволяет защитить бетонную стяжку от воздействия влаги. Если обустраивается обогрев плитки в частном доме, влагостойкий материал должен располагаться между грунтом и бетонной стяжкой. Гидроизоляцию также укладывают сверху старого бетона в квартире перед тем, как будет монтироваться утеплитель. Если необходимо, влагостойкий барьер обустраивают и поверх теплоизоляционного пирога. В данном случае система теплого напольного покрытия будет защищена от протечек.

Гидроизоляция может быть обмазочной, рулонной. Первый вариант наносится на поверхность чернового основания. Рулонная изоляция настилается на пол, а с целью крепления полос гидроизоляции применяются ленты для монтажа.

Важность терморегулятора

Этот узел является главным при обустройстве электрического обогрева плитки. Он ответственен за управление системой: регулирует интенсивность нагрева энергоносителя, включает и отключает отопление при необходимости, задает нужную температуру. Контроль температурного режима осуществляется посредством термотдатчика, который встраивается в слой системы обогрева.

Если выбирается вариант подобной конструкции для ванной комнаты или другого помещения, такой узел располагают на стене. Предпочтительное место установки терморегулятора — на высоте 50-100 см выше уровня пола. От термодатчика, смонтированного внутри конструкции теплого пола под плиткой, к терморегулятору подводятся соединительные кабели, для чего в стене делают штробу. С этого участка начинается укладка электрического кабеля.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus
