Труба диаметром 10 мм и шаг 10 см – возможен ли такой вариант теплого пола?

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

  • площадь обогреваемого помещения;
  • наружный диаметр труб;
  • материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

  • насколько прочный материал и как долго прослужит;
  • теплопроводимость;
  • как характеризуется по эксплуатации;
  • особенности монтажных работ;
  • как соотносятся цена и качество;
  • отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

  • низкой доступной цене;
  • достойной тепловой проводимости;
  • простоте монтирования;
  • исключительно гладкой поверхности изнутри;
  • устойчивостью к воздействию коррозии.

Чаще применяется на практике:

  • полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
  • полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Правила расчета и варианты укладки

От выбранного способа укладки непосредственно зависит расход материала и теплоэффективность готовой системы.

Различают три способа размещения труб: змейка, улитка и комбинированный.

Змейка

Способ отличается простотой расчетов и легкостью монтажа, что делает его очень популярным. Такая схема наилучшим образом подходит для промышленных зданий, помещений с малыми потерями тепла и объектов, нуждающихся в круглогодичном отапливании.

Рекомендуем ознакомиться: Применение металлической гофры для проводки кабеля

Главный недостаток такого способа укладки – ощутимая разница температур на различных участках пола. Кроме того, трубы часто изгибаются под достаточно большими углами, что делает проблематичным реализацию проектов с малым шагом. Частично решить эту проблему поможет использование стальной пружины, которая натягивается на место будущего изгиба, и препятствует образованию излома.

Улитка

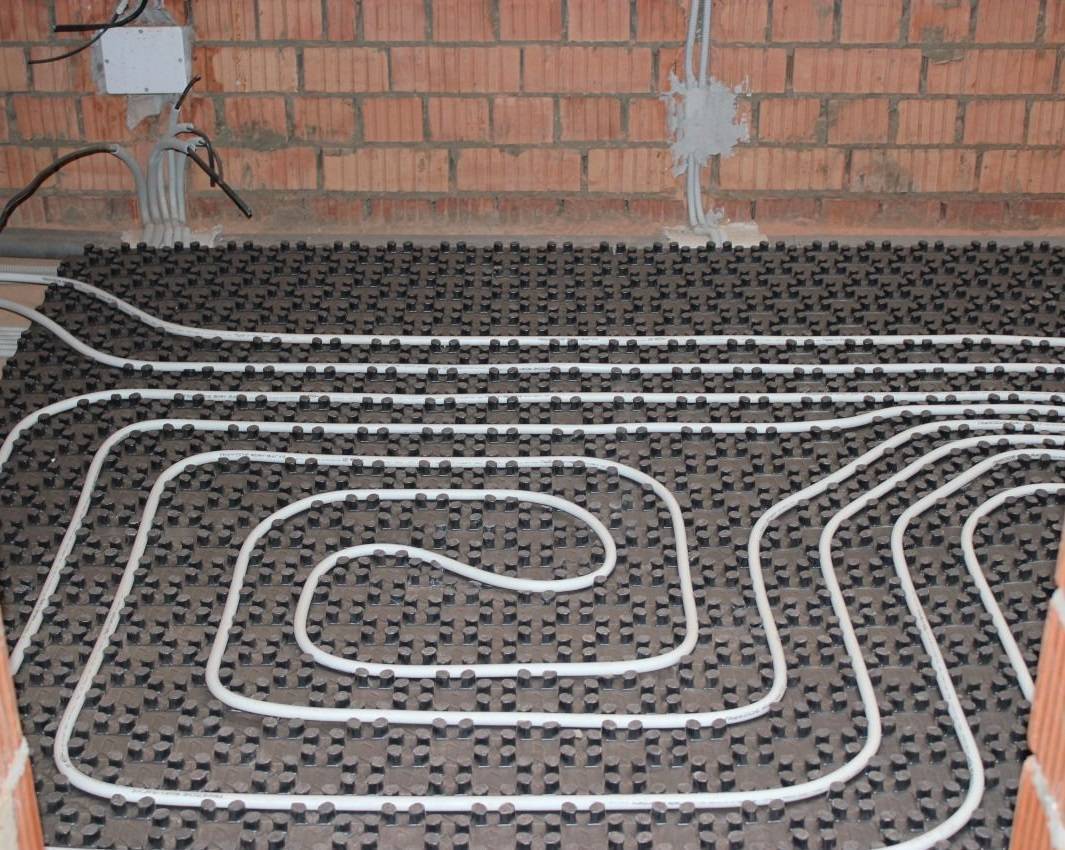

Встречается также обозначение «спираль» или «ракушка». В такой схеме температурное поле распределяется по поверхности пола более равномерно, поскольку трубы прямого и обратно контура укладываются попеременно.

Трубы размещаются параллельно и монтируются по направлению от стен к центру. В средней части помещения подающая линия завершается петлей, переходящей в обратный контур, идущий, напротив, от центра к коллектору.

Достоинства такого способа укладки:

  • Равномерный прогрев помещения.
  • Отсутствие резких изгибов и, как следствие, малое гидравлическое сопротивление.
  • Уменьшенный расход трубного материала.

Этот способ считается наиболее трудоемким при проектировании и для практической реализации.

Комбинированный способ

Как правило, такой способ укладки выбирается для больших помещений, поверхность пола которых разбивается на отдельные зоны. Для каждой зоны при этом подбирается оптимальный способ расположения труб: в районе окон, дверей и по периметру – змейкой, в центре помещения – спиралью.

Укладка труб производится настильным или бетонным методом:

  • В первом случае используются готовые панели реечного или модульного исполнения, оборудованные пазами и столбиками для удобной фиксации труб. После укладки труб конструкция накрывается гипсоволокнистыми плитами и напольным покрытием. Несмотря на удобство и скорость монтажа, такой способ до сих пор не получил широкого распространения.
  • Монтаж в бетонную стяжку потребует гораздо больше времени. Только на высыхание и укрепление слоя бетона потребуется не менее 28 дней (в зависимости от толщины слоя).

Рекомендуем ознакомиться: Металлопластиковые трубы и их применение для систем водопровода

Процедура укладки в стяжку производится в такой последовательности:

  • Слой гидроизоляции. Укладывается в нижнюю часть конструкции, препятствует образованию конденсата.
  • Термоизоляция. Подойдет любой листовой теплоизолирующий материал. Его задача – не допустить утечку тепла вниз, а толщина слоя определяется сообразно внешним климатическим условиям.
  • Фольгированная пленка. Перенаправляет максимальный объем теплого воздуха в комнату, позволяя экономить на расходе теплоносителя.
  • Армирующая сетка. Обеспечит стяжке необходимую прочность.
  • Монтаж трубопровода. Один или несколько контуров, по которым идет циркуляция теплоносителя.
  • Контрольные испытания. В смонтированную систему подается теплоноситель.
  • Стяжка. Заливка готового трубопровода цементно-песчаной смесью. Толщина слоя обычно не превышает 35-50 мм.
  • Напольное покрытие. Наилучшие показатели отдачи тепла показывает керамическая плитка.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Расчет количества теплоносителя в теплых полах. ИНСТРУКЦИЯ – Как расчитать теплый пол

Расчет теплого пола

1.Как регулировать температуру теплоносителя в теплых
полах и какой она должна быть?

Теплоноситель в теплых полах должен иметь температуру
от 30 до 55 градусов.

Контролировать температуру теплоносителя можно такими
термометрами, установив их на подачу и на обратку. Обратка должна быть холоднее
на 5-10 градусов. Если разница больше, то система работает неправильно: либо
слишком длинные петли, либо низкая производительность насоса.

2. Какой должна быть
температура на поверхности теплого пола?

Для пользователя не имеет значения температура теплоносителя. Ему важна
температура поверхности работающего теплого пола. Она не должна превышать
следующие значения:

29 — в зале, коридоре, жилых зонах, местах длительного
прибывания

35 — В граничных зонах

33 — в ванных комнатах, санузлах

3. Как разложить трубу для теплого пола?

Для раскладки труб напольного отопления используют
разные формы: змейку, угловую змейку, двойную змейку, улитку.

Эти формы можно сочетать в любых комбинациях,
к примеру, краевую зону можно расположить змейкой, а дальше основную часть
пройти улиткой. При этом лучше
по-максимуму использовать улитку. Змейку используйте в маленьких помещениях,
или в помещениях со сложной формой

5. Какой должен быть
шаг укладки?

Для краевых зон используется шаг, равный 10 см. Для
остальных зон с разностью в 5 см — 15 см, 20 см, 25 см. Но не больше 30 см.

Это ограничение связано с чувствительностью ступни
человека.При большем шаге труб нога начинает чувствовать разницу температуры участков
пола.

6. Как подсчитать
длину трубы?

Используйте формулу: L = S / N * 1,1 , где

S – площадь помещения или контура, для
которого рассчитывается длина трубы (м2);N – шаг укладки;1,1 – запас трубы в 10% на повороты.

К полученному результату не забудьте добавить длину
трубы от коллектора до теплого пола, включая подачу и обратку.

Для примера рассмотрим задачу, в которой нужно
подсчитать длину трубы для комнаты, в которой пол занимает полезную площадь 12
м2. Расстояние от коллектора до теплого пола — 7 м. Шаг укладки трубы 15 см (не
забудьте перевести в м).

Решение: 12 / 0,15 * 1,1 + (7 * 2) = 102 м.

7. Какова максимальная
длина одного контура?

Все зависит от гидравлического сопротивления или
потерь давления в конкретном контуре, которые, в свою очередь, напрямую зависят
как от диаметра используемых труб, так и от объема теплоносителя, который
подается через сечение этих труб в единицу времени.

В случае с теплым полом, (если не учитывать
вышеизложенные факторы) можно получить эффект так называемой запертой петли.
Ситуация, при которой сколь мощный бы по напору насос вы не ставили, циркуляция
через эту петлю будет невозможна.

На практике установлено, что потери давления, равные
20 кПа или 0,2 бара как раз приводят к такому эффекту.

Для того, чтобы не вдаваться в расчеты, приведем
некоторые рекомендации, используемые нами на практике.Для трубы диаметром 16 мм мы делаем контур не больше 100 м, в идеале не больше
80 м.Для 20 трубы максимальная длина контура составляет 120 — 125 м.

8. Могут ли быть
контура теплого пола разной длины?

Это очень хорошо, когда все петли одинаковой длины. Не
нужно ничего балансировать.

На практике это достичь можно, но чаще всего не
целесообразно.

Минимальное расстояние между сварными швами

Расстояние между сварными швами в металлических конструкциях определяется в разных условиях. Ниже приведены основные примеры с ограничениями по расстоянию.

Тип швов и объектов, возле которых они располагаются Определение минимального расстояния
Расстояние находящееся между осями швов, которые находятся по соседству, но не сопрягаются между собой.Не меньше, чем номинальная толщина свариваемых деталей. Если стенка более 8 мм, то расстояние должно быть от 10 см и выше. При минимальных размерах заготовки расстояние должно быть не менее 5 см.
Расстояние от закругления дна заготовки до оси стыкового шва.Здесь учитываются не точные размеры, а возможность впоследствии провести контроль с помощью ультразвукового исследования.
Сварные соединения в котлах.При расположении в котлах сварные швы не должны доходить до опор и соприкасаться с ними. Здесь также нет точных данных, но расстояние должно позволить проследить за состоянием котла при эксплуатации и не мешать контролю качества.
Расстояние от отверстий до сварного шва.Сюда входят отверстия под приварку или развальцовку. Данное расстояние не должно превышать 0,9 диаметра самого отверстия.
Расстояние от сварного шва до врезки.Здесь в среднем оставляют расстояние около 5 см. Если речь идет о больших диаметрах, то оно может меняться в большую сторону.
Расстояние между соседними швами у отверстий.Минимальное расстояние должно быть от 1,4 диаметра.

Существуют правила, позволяющие располагать швы и на более коротком расстоянии, которое будет меньше 0,9 диаметра самого отверстия. Это относится к тем случаям, когда планируется приварка штуцеров и труб. Для всего этого есть определенные условия. К примеру, перед тем как делать расточку отверстий, сварные соединения необходимо подвергнуть радиографическому анализу. Вместо него можно использовать также ультразвуковой контроль. Расчет припуска осуществится на расстоянии не менее одного квадратного корня диаметра. Нужно обязательно делать предварительный расчет, который должен показать соответствует ли изделие заданным параметрам прочности.

Минимальное расстояние между сварными швами трубопровода

Минимальное расстояние между сварными швами трубопровода тепловой сети также регламентируется определенными документами. С учетом того, что ремонт труб и монтаж трубопроводов при помощи сварки чаще проводится специалистами, которые работают с ответственными конструкциями, то соблюдение норм здесь более актуально.

Тип швов и объектов, возле которых они располагаются

Определение минимального расстояния

Сваривание возле поперечных спиральных, кольцевых и продольных швов любых элементов, за исключением катодных выводов.Здесь нужно очень строго соблюдать правила, так как это категорически запрещается. Только при наличии катодных выводов, предусмотренных проектов, минимальным расстоянием между швами должно не менее 10 см.
Расстояние между сварными швами технологического трубопровода.Оно рассчитывается согласно толщине стенки самой трубы. Минимальным расстоянием между швами для труб с толщиной стенки до 3 мм является 3 толщины стенки трубы. Если ее размер составляет выше 3 мм, то допускается расстояние в две толщины стенки трубы между швами.
Расстояние шва от загиба трубы.Если предстоит работа с трубой, на которой есть изгиб, то расстояние от шва до изгиба должно составлять не менее половины диаметра самой трубы.

Расчеты самого трубопровода ведутся заранее, чтобы все изгибы, дополнительные соединения и прочие нюансы конструкций соответствовали принятым правилам. Во время ремонта нередко допускаются погрешности и не всегда соблюдаются правила, но это не гарантирует, что сделанный шов прослужит долго. Ведь все допуски по расстояниям между швов берутся на основе опыта предыдущих работ. Минимальное расстояние между сварными швами трубопровода определяется по ГОСТ 32569-2013. Здесь указываются все данные касательно эксплуатации, монтажа и ремонта технологических трубопроводов.

Заключение

Актуальность соблюдения расстояний больше всего касается ответственных конструкций, которые выполняются по определенным технологиям. Большинство людей, которые занимаются сваркой только в домашних условиях, могли даже не слышать о подобных ограничениях. Для профессионалов, работающих с конкретным техническим заданием, где нужно четко соблюдать все правила, расчет минимального расстояния является обязательным.

Определяем мощность и перечень материалов

Для расчета мощности необходимо учитывать несколько критериев для того, чтобы сделать правильный выбор в пользу того или иного устройства. В первую очередь это тип выбранного помещения, его квадратура и способ отапливания. Стоит отметить, что для того, чтобы рассчитать площадь правильно, следует использовать только полезную ее часть, не учитывая мебель и другие предметы интерьера. В качестве утеплителя рекомендуется использовать пенополистирол экструдированный, так как он отличается высокими показателями монолитности и долговечности.

Пенополистирол экструдированный фото

Гидроизоляция укладывается поверх утеплителя. При этом можно использовать привычную всем пленку полиэтиленовую. Для скрепления листов понадобится демпферная лента. Арматура является своеобразной основой, которая используется для крепления стяжки и труб. Без специальных скоб для крепления труб не обойтись, поэтому они являются обязательными элементами системы теплых полов. Для равномерного распределения теплоносителя используется коллектор распределяющий. К тому же он поможет существенно сэкономить.

Схема укладки гидроизоляции

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

  • Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
  • Очистку поверхности чернового пола от мусора и пыли;
  • Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
  • Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
  • Укладку матов вплотную к стенам;
  • Фиксацию плит клеем;
  • Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
  • Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

  • Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
  • Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
  • Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
  • Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
