Особенности ИК пленок от компании Heat Plus
Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:
- полосатую;
- сплошную.
Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.
Рассмотрим другие достоинства ИК полов Heat Plus:
- легкость установки;
- износостойкость;
Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев
надежность.
Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.
Виды подложек
Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:
- пробковая;
- джутовая;
- льняная.
Рассмотрим каждую отдельно.
Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:
- экологичность – производится из натуральной пробки;
- приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.
Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.
Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.
Грамотный монтаж электрических устройств для СТП
Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.
Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима
Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.
Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.
Укладка тепловой изоляции
Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.
Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх
Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.
Правила формирования пленочного пола
Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.
Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов
Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии, то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

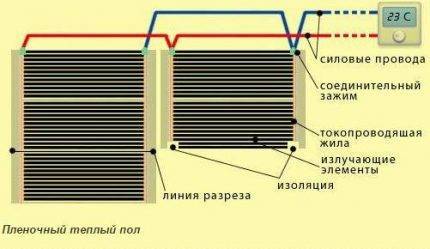

Схема параллельного соединения имеет следующую последовательность:
- размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
- прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.
После детализированной укладки всех полос пленки инфракрасного типа осуществляется формирование общего полотна путем склеивания скотчем.
Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток
Качественная проклейка полотна по периметру предотвращает скольжение.
Как правильно установить терморегулятор?
Монтаж в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.
Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.
Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя
С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.
Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.
Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.
Выбор системы теплых полов
Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.
| Виды полов | Преимущества | Недостатки |
| Водяные — конструкция из труб, по которым движется нагретая вода. | Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления. | Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум. |
| Электрические полы — кабельная система, питающаяся от электроэнергии. | Высота стяжки и вес меньше, чем у водяного. | В основном, для укладки требуется заливка стяжки, что усложняет монтаж. |
| Инфракрасные тёплые полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы. | Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры. | Практически нет. |
Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.
Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.
Подготовка деревянного напольного покрытия к укладке
Чаще тёплый пол укладывается на основание из бетона, устанавливать его на деревянный настил также возможна, при чём как на новый, так и на старый, естественно если его предварительно подготовить.
Теплый пол по деревянному перекрытию. Часть1
Watch this video on YouTube
Плюсы деревянного основания:
- отсутствие тяжёлой цементной стяжки;
- снижение время монтажа;
- конструкцию можно использовать сразу после установки;
- нет нагрузки на перекрытие в виде бетонной стяжки;
- высота пола практически не меняется.
Любое основание по технологии имеет свои термические ограничения, это следует учитывать при использовании для полов с обогревом. Оптимальная температура для поверхности полов из дерева 25 — 27 градусов. Но так как датчик располагается не на полу, а в его конструкции, то на терморегуляторе будут отражаться следующие показатели.
| Дерево | Толщина пола (мм) | Температурное ограничение |
| Мягкого типа | 7 | 32 |
| 15 | 35 | |
| 20 | 40 | |
| Твёрдого типа | 7 | 31 |
| 15 | 24 | |
| 20 | 38 |
Как видно, мягкие породы деревьев, такие как сосна, выдерживают наиболее высокие температуры. А для твёрдой древесины, например дуба, лучше, если показатели будут ниже.
Подготовка деревянного основания заключается в избавление от щелей и трещин, кроме того половицы не должны «ходить». Нужно произвести замену всех старых и гнилых досок. Если пренебречь этими моментами, то нагревательное устройство не сможет эффективно функционировать, так как тепло будет уходить в щели. У нового пола требуется обработать доски антисептическими и огнеупорными средствами, и дождаться их полного высыхания.
Затем нужно приступить к выравниванию основы:
- При монтаже водяного тёплого пола ровная поверхность не требуется, допустимы небольшие перепады, так как трубы кладутся на специальную деревянную подставку, которая оснащена выемками.
- Для инфракрасного плёночного пола необходимо, чтобы основание было идеально гладким. Поэтому, все неровности следует выровнять с помощью циклёвки или положить фанеру. Листы должны располагаться на одном уровне.
Монтаж инфракрасного пола под линолеум.
Виды теплых полов, которые можно устанавливать с линолеумным покрытием:
Водяной пол – представляет из себя трубы с циркулирующей по ним горячей водой. Устанавливают их в бетонную стяжку, которая является неким барьером между теплым полом и покрытием пола. Но при такой системе обогрева возможно использовать только мармолеума.
Инфракрасный пол – является оптимальным и безопасным видом обогрева под линолеум.
Кабельный теплый пол – мощность которого не превышает 150 Вт/м2.
Заниматься установкой кабельных электрических полов под линолеум нельзя, даже если материал изготовлен из натуральных компонентов, поскольку на некоторых участках температура может завышена, что влечет за собой порчу.
Пошаговая инструкция по установке пленочного инфракрасного пола на ровное основание
- Покупайте пленочный пол в нужном количестве в специализированном магазине. В комплекте должны прилагаться следующие элементы: провода, детали управления и соединительная фурнитура. Отдельно необходимо приобрести подложку из пенополистирола с фольгированной основой.
- Сначала укладывают изолирующую подложку по всей площади помещения. Монтаж производят фольгой вверх, чтобы отражать тепло. Для межкомнатных перекрытый толщина подложки должна быть не более четырех миллиметров. Места где имеются стыки соединяют скотчем.
- Затем нагревательную ленту раскладывают по открытой площади пола, излишки обрезают в специальных участках для разреза. На каждой ленте располагаются клеммы, которые нужно стараться расположить клеммы ближе к плинтусу.
- После укладки и закрепления, производиться подключение лент к проводам при помощи медных клемм. Все провода необходимо подвести к месту установки пульта управления.
- На финальном этапе установки подключают блок управления и силовые провода, и провода от температурных датчиков.
Установка состоит из следующих этапов:
- Выбор кабеля, чтобы его мощность не превышала 150Вт/м2.
- Черновая подготовка пола, заключается в очистке от мусора, пыли, далее необходимо заделать все трещины и вмятины, загрунтовать поверхность.
- Далее утепляем пол, для этого производим укладку пенополистирольных плит толщиной 50-100мм или рулонный материал на основе вспененного полиэтилена имеющий отражающий слой. Затем следует слой, на котором располагается крепеж для кабеля, для этих целей используют металлические рейки или пластиковые, фиксировать которые необходимо на определенном уровне.
- Далее устанавливаем термодатчик между двумя витками кабелями, кабель от термодатчика убирается в специальную трубу и подключается к терморегулятору, который устанавливаем на стене.
После установки кабельного теплого пола, проверяем его на исправность, далее монтируем слой стяжки толщиной не менее 9 см.
Толщину меньше делать не рекомендуется, иначе произойдет сильный нагрев и порча линолеума.
Спустя 10-14 дней, после полного высыхания пола укладывается сверху линолеум, теплый пол при этом должен быть отключен.
Подключение терморегулятора
Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.
Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.
После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.
К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.
Терморегулятор для подключения
Устройство бетонного пола
Сразу начинать укладывать систему «тёплый пол» под линолеумное покрытие можно при наличии бетонного чернового пола. При отсутствии такового, если в наличии лишь деревянный пол, или только грунт, потребуется обустроить сам бетонный пол.
Процесс изготовления бетонного пола следующий:
- Необходимо разобрать старый пол, если он есть.
- Выровнять основу — грунт ровняется с помощью лопаты.
- Обустроить подушку — она состоит из щебня, мелкого кирпича или битумного шифера, который утрамбовывается, слой подушки не более 50 мм.
- Проложить утепляющий слой — кладётся пенопласт толщиной от 20 до 50 мм. Помимо того, что он будет выступать в качестве опалубки, ещё и уравновешивать расширение бетонного пола при нагревании. Сверху насыпается 10 см песка.
Затем укладывается второй слой утеплителя из экструдированного пенополистирола, хотя можно использовать другой материал. Плиты должны быть не менее 50 мм. Листы оснащены защёлкивающимися замками, что упрощает монтаж и позволяет сделать покрытие без зазоров.
Чтобы получилась ровная поверхность, необходимо применять уровень. Гидроизоляционная подложка не нужна, так как материал имеет повышенную устойчивость к влаге.
- Приготовить и залить бетонную смесь. Состав готовится из цемента — 1 часть, песка — 2 части и отсева — 3. Смесь должна получиться средней консистенции, не сильно густой, но и не текучей. Для облегчения раствора, чтобы не было такой нагрузки на перекрытия, добавляется наполнитель.
Смотреть видео
Правильный бетон по нормативам.
Watch this video on YouTube
Прежде чем приступить к заливке бетона, вдоль стен комнаты устанавливаются маяки, на которые натягивается шнур. Он будет служить ориентиром для установки реек-маркеров.
Смотреть видео
Как правильно залить полы бетоном.
Watch this video on YouTube
Поверхность увлажняется и заливается раствором, который ровняется правилом. Степень горизонтальности пола проверяется при помощи строительного уровня. Затем удаляются метки, а пустоты заполняются смесью.
Укладка напольного покрытия
Здесь уже требования разнятся, в зависимости от типа напольного покрытия. В частности, ламинат можно укладывать прямо на полиэтиленовую плёнку. Единственным условием является аккуратность в работе. Ходить по основанию можно только в мягких тапочках. Обрезку ламелей под размер, или для обхода углов выполняют в другой комнате.
С линолеумом процесс несколько усложняется. Причина кроется в необходимости организации твёрдого покрытия между линолеумом и инфракрасной плёнкой. Это необходимо для устранения взаимного влияния мягких материалов друг на друга. Для этого оптимальным решением является фанера и оргалит, толщиной 8-10 мм.
Фанера в данном случае предпочтительнее, потому что у неё лучшая теплопроводность.
Листы фанеры укладываются встык, при этом отпиленные вручную кромки, стараются ориентировать к стене. Между собой все элементы скрепляют металлизированным скотчем.
https://www.youtube.com/watch?v=O7e9ejRlEos
Есть способ прикручивания листов к основанию, через нагревательную плёнку. Но этот вариант крайне сложен в исполнении, ибо требуется «вслепую» попасть саморезом в такое место на плёнке, где нет карбона и токоведущей шины.
После этого, на фанеру можно настилать линолеум. Операция несложная, но требуется аккуратности и неторопливости.
голоса
Рейтинг статьи
Этапы и технология монтажа
Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.
Подготовительные мероприятия
Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.
В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.
Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.
Алгоритм установки системы
Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.
На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.
Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.
Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.
Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.
Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.
Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.
На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.
Укладка декоративного напольного покрытия
Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем
Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели
На пленочный теплый пол необходимо уложить полиэтелен
Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.
Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.
Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.
Нагревательные маты
Электрические нагревательные маты представляют собой тонкий нагревательный кабель уложенный «змейкой» с шагом 5-7 см на основание из полимерной сетки шириной 50 см. Благодаря этому их проще монтировать, чем обычный нагревательный кабель, они имеют меньшую толщину. Кроме того, для них достаточно стяжки толщиной 0,5-1 см, которую можно сделать с помощью раствора клеевой смеси для плитки или самовыравнивающейся смеси. Правда стоимость готовых матов несколько выше, чем кабеля.
Подготовка и теплоизоляция основания пола выполняется практически также, как и в предыдущем случае.
Маты раскатываются, укладываются и крепятся к основанию с помощью клейкой ленты по заранее составленной схеме. Расстояние между матами должно быть 5-10 см, до стен и других предметов – 15-20 см.
Соединение кабеля матов осуществляется с помощью муфт, толщина которых больше толщины кабеля, поэтому, чтобы они не выступали над поверхностью матов, под них в утеплителе необходимо сделать выемки. Это же относится и к гофрированной трубе с термодатчиком. Для того, чтобы она не выступала над поверхностью матов, под нее необходимо выбрать канавку в теплоизоляционном материале основания.
После укладки и соединения матов, делается проверка целостности кабеля и изоляции и выполняется стяжка. Лучше всего это делать раствором самовыравнивающейся смеси. Когда стяжка высохнет можно укладывать линолеум.
«Пирог» электрического теплого пола с использованием нагревательных матов
