Плёночный тёплый пол под ламинат

Назначение подложки

Большое значение имеют особенности сочетания ламината с тёплым водяным полом. Ещё несколько лет назад строители не рекомендовали укладывать ламинат на полы с подогревом. На сегодняшний день производителями разработана широкая линейка материалов, позволяющая учитывать любые запросы потребителя. Правильно выбранная подложка под ламинат способна компенсировать недостатки этого соседства и продлить срок службы напольного покрытия.

Подложка на тёплый водяной пол должна выполнять различные задачи:

  1. Гидроизоляция. По своей сути ламинат – это прессованное древесное волокно, покрытое слоем пластика и смол. Сколь бы тщательно хозяева не оберегали свои полы от контакта с водой, контролировать просачивающуюся сквозь пористые бетонные перекрытия влагу они не в силах. Длительное воздействие водяных паров будет приводить к вздутию и деформации панелей. К тому же, подложка, уложенная между ламинатом и нагревательными элементами, должна спасти красивый пол в случае возможной аварии.
  2. Выравнивание пола. Правильно подобранная подложка под ламинат устранит перепады поверхности. Ровное основание – залог качественной укладки и долгой службы замков (системы сцепления панелей по принципу шип-паз).
  3. Теплопроводность. Любой дополнительный слой, смонтированный над нагревательными элементами, будет неизбежно снижать их эффективность. Поэтому подложка под ламинат не должна быть слишком толстой и плотной, если речь идёт о полах с подгревом.
  1. Звукоизоляция. Деревянные, равно как и бетонные перекрытия, обладают резонирующим эффектом, а значит, усиливают каждый шаг, скрип, незначительный шум. Некоторые классы ламината имеют встроенные звукоизолирующие слои, но это заметно повышает цену покрытия и не всегда подходит для полов с подогревом. Благодаря своей пластичности, подложка заполняет мелкие шероховатости и устраняет лишние шумы.
  2. Экологичность. При излишнем нагреве ламинат может выделять в воздух вредные химические вещества, например, фенол. Правильно подобранная подложка равномерно распределяет тепло и не позволяет перегреваться пластику, входящему в состав панелей.
  3. Устойчивость к щелочам. Известно, что многие моющие средства для пола имеют в своём составе агрессивные компоненты. Материал подложки должен выдерживать случайное попадание бытовых химических смесей.

Таким образом, незначительная, казалось бы, деталь, в действительности имеет большое значение для организации оптимального микроклимата и комфорта в доме.

Монтаж пленочной системы

Технология монтажа в данном случае мало чем отличается от водяной или же кабельной системы отопления. В целом процесс включает:

  • Удаление старого покрытия;
  • выравнивание чернового основания;
  • гидроизоляцию;
  • укладку теплоизоляционного слоя для повышения эффективности системы.

Теплоизолятором выступает вспененный полиуретан со специальным фольгированным покрытием. Его настилают так, чтобы слой фольги был сверху. Непосредственно перед монтажом расстилают теплоизоляцию со специальным отражающим покрытием. Можно использовать мягкие материалы.

Запрещается использовать материал на основе, что проводит электричество.

Уже готовые пленочные маты необходимо разложить на полу и закрепить, используя для этого стандартные зажимы, что входят в комплект. Их дополнительно фиксируют скотчем. Расположение матов в данном случае имеет очень большое значение: их суммарная длина не должна превышать 15 метров, а общая площадь – 15 м?. Также не рекомендуется располагать элементы в тех местах, где возможность теплообмена отсутствует (под массивной мебелью, например).

Не подключайте к одному контуру помещения, которые отличаются друг от друга своими климатическими показателями (ванная и коридор, лоджия и спальня).

Полезная статья: листовая подложка под ламинат.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Виды, достоинства и недостатки

Несмотря на то, что ИК пленочный пол стал применяться относительно недавно, на рынке можно встретить несколько разновидностей такой системы отопления по показателям нагревающего элемента, лежащего в ее основе:

  • углеродный — карбоново-графитный;
  • биметаллический — медь и алюминий.

Более широкое распространение имеет карбоново-графитная система.

Приобретая ИК пленочный пол, вы получите массу преимуществ:

  • монтаж и подключение осуществляются довольно просто и быстро;
  • подходит для многих напольных покрытий: плитка, ламинат, паркет, линолеум;
  • нет электромагнитного излучения;
  • можно с легкостью устанавливать на любой поверхности: вертикальной, горизонтальной, наклонной;
  • вся поверхность пола прогревается равномерно;
  • отличается высокой прочностью и надежностью;
  • можно произвести подсоединение самостоятельно;
  • в отличие от других видов теплых полов, вы будете экономить от 10 до 20 % электроэнергии и финансов;
  • монтировать такой пол можно абсолютно в любых помещениях, даже влажных;
  • уничтожает всевозможные неприятные запахи: краска, табак и т.д.;
  • обладает противоаллергическим эффектом;
  • ионизирует воздух;
  • работает без какого-либо шума;
  • характеризуется высокой теплоотдачей.

Обязательно соблюдайте все правила подключения и эксплуатации ИК тёплого пола!

Минусы:

  1. Рекомендуется применять в качестве вспомогательного источника обогрева, а не основного (поскольку такая система характеризуется быстрым нагревом и таким же быстрым остыванием).
  2. Не может противостоять механическим воздействиям и повреждениям.

Монтаж пошагово

Существует три схемы укладки пленочных тёплых полов под ламинат

, имеющие незначительные отличия.

  1. Используется в неотапливаемых помещениях, главным отличием является применение ИК-пленки мощностью 220 Вт/м2. Выполняется в четыре слоя, путем последовательной укладки теплоизоляционной подложки, инфракрасной пленки, заземляющего покрытия и ламината.
  2. Такая комбинация подходит для дощатых полов на лагах, отличается необходимостью монтажа фанеры толщиной 1 см либо ДСП – 1,5-2 см поверх досок, теплоотражающей подложки, греющей пленки, заземляющего и финишного покрытий.
  3. Осуществляется по плиточному, фанерному, бетонному основаниям в помещениях имеющих основной источник отопления, при этом применяется пленочный теплый пол мощностью 150 Вт/м2.

Именно от принятой монтажной схемы зависит количество этапов работ.

Пошаговая инструкция подразумевает, что подготовительные работы уже завершены.

Основные из них:

  • выбор монтажной схемы;
  • определение объемов работ;
  • приобретение материалов;
  • вынос мебели из помещения и очистка исходного основания от мусора и острых кромок;
  • обеспечение инструментами.

Перед тем как уложить все составляющие теплого пленочного пола нужно внимательно ознакомиться с прилагаемой инструкцией.

Шаг 1

Заключается в устройстве теплоизоляционного слоя под ламинат. Выполняется он из стенофона, пробковой, лавсановой или полипропиленовой подложки. Обязательное условие отсутствие в них фольгированного алюминиевого покрытия.

Она скрадывает небольшие неровности, минимизирует потери и обеспечивает передачу тепла в направлении помещения. Укладывается не избирательно, а по всей площади пола, для предотвращения скольжения фиксируется двухсторонним скотчем. Подложка не укладывается внахлест, стыки проклеиваются липкой лентой.

Получившийся слой должен быть сплошным и герметичным, допускается присутствие отверстия для датчика температуры. При необходимости проложить провод, его укладывают в шов.

Шаг 2

Укладка пленочного теплого пола выполняется по заранее подготовленному эскизу на котором отмечены места расположения мебели (под ней плёночный пол не ложится).

Рулон раскатывается поверх теплоизолирующего слоя, материал нарезается по максимально возможным размерам (для сокращения числа электрических соединений), сугубо в местах обозначенных пунктирной линией.

Полосы разлаживаются медными токопроводящими элементами вниз, контакты располагаются у стены на которой будет крепиться терморегулятор, это способствует уменьшению длины проводов при подключении.

Укладка производится без либо с небольшим нахлестом обеспечивающим расстояние между медными вставками 10 мм и исключающим соприкосновение шин.

Не должно присутствовать воздушных промежутков между ИК—пленкой и первым слоем, избежать их можно с помощью склеивания двухсторонним скотчем.

Шаг 3

Электрические соединения пленочного пола выполняются с помощью монтажного комплекта, пассатижей и битумной липкой ленты поставляемой с греющей пленкой.

Контактный зажим устанавливается одной стороной внутрь термопленки, второй – наружу (поверх медной полосы) и плотно зажимается.

В предварительно подготовленную канавку вставляется датчик температуры, на стену крепится терморегулятор.

В начале полос зажимы установлены производителем, к ним присоединяют монтажные провода сняв на кончике изоляцию.

Изолируются места отрезов медных элементов и серебряные контакты (участки отмечены специальными значками).

Выполняется соединение проводов с терморегулятором по прилагаемой к нему схеме, окончательное подключение осуществляется через УЗО квалифицированными специалистами.

Шаг 4

Когда все элементы смонтированы, до монтажа ламината система подвергается тестированию. Включив терморегулятор и выставив температуру 30°С нужно проверить полосы на прогрев, а электрические соединения и изолированные места обследовать индикаторной отвёрткой.

Монтаж теплого пола под ламинат

Особенности подготовки к работе

Перед тем как начинать процесс укладки конструкции, необходимо собрать все материалы и комплектующие, которые позволят быстро закончить работу. Итак, вам понадобится:

  • Инфракрасные теплые панели. Они обычно продаются в рулонах заданных размеров, поэтому во время укладки их нужно будет разрезать.
  • Терморегулятор (он позволяет выставить требуемую температуру в помещении).
  • Сенсор (без него работа регулятора осуществляться не будет).
  • Фольгированная подложка для отражения тепла.
  • Защитная пленка для гидроизоляции.
  • Ножницы, шуруповерт, скотч, специальный нож, а также плоскогубцы.

Естественно, требуется и подготовка основания. Оно должно быть ровным, сухим и очищенным. Если черновой пол деревянный, то вы обязательно должны проверить его прочность и надежность. Зафиксируйте деревянные элементы так, чтобы они не прогибались и не скрипели, а сгнившие или поврежденные элементы замените. Посмотрите серию из шести видеоуроков о подготовке и укладке системы теплого пола под ламинат.

На основание необходимо застелить отражатель тепла. При этом не забывайте, что фольгированная поверхность должна быть направлена вверх. Фрагменты подложки фиксируются скотчем. После этого определитесь, где будет располагаться терморегулятор. Если он будет встроенным, то для проводов нужно сделать специальную штробу.

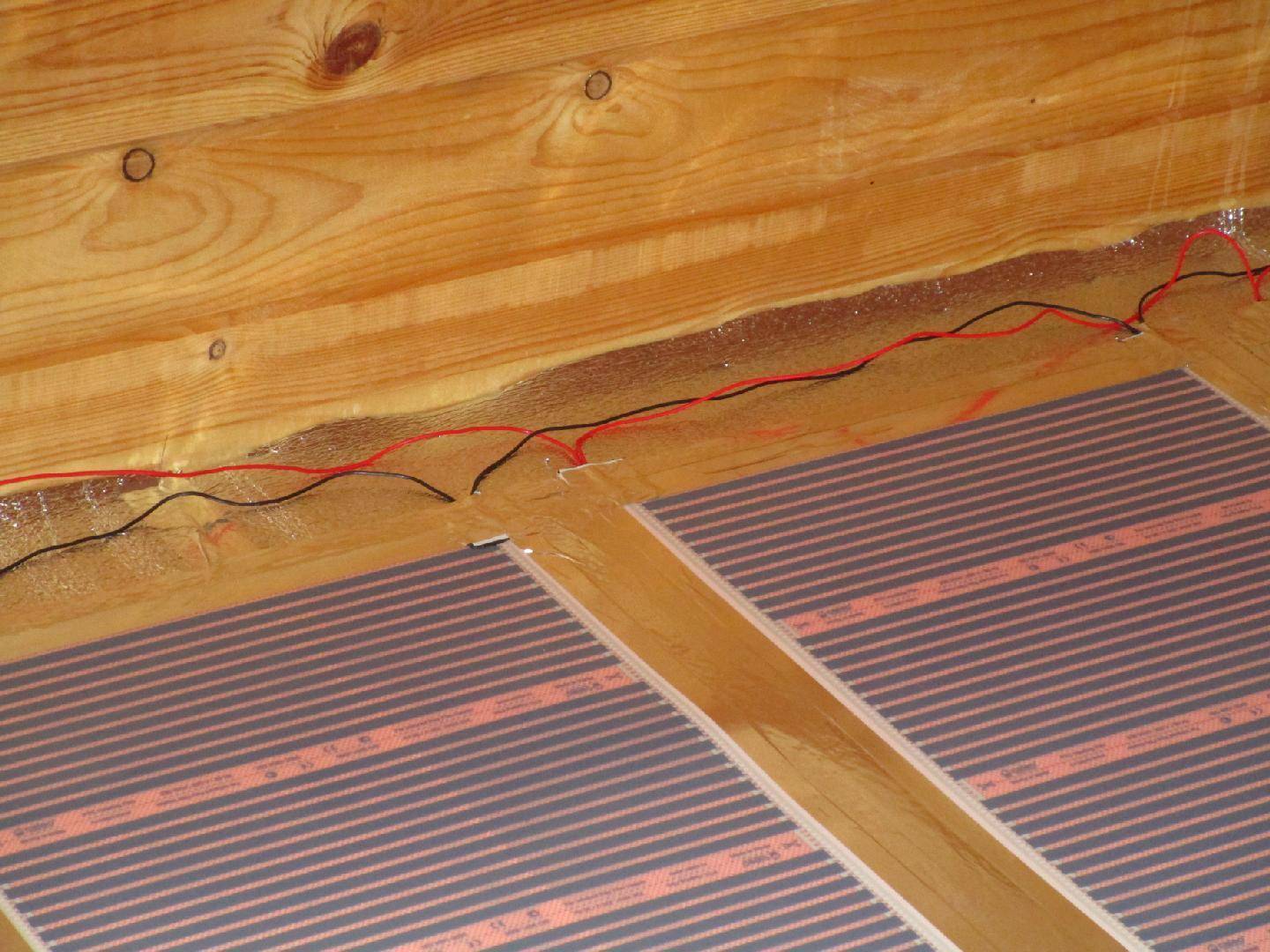

Особенности монтажа пленки на деревянный пол

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.

Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.

Полезные советы

Они помогут вам справиться с установкой без проблем:

  • Ламинат – это достаточно требовательное напольное покрытие, поэтому регулятор температуры должен работать исправно.
  • Теплый пленочный пол не должен фиксироваться гвоздями или саморезами.
  • Если поверх изделия будет ставиться мебель, то не забудьте оставить воздушные карманы, чтобы в этой области покрытие не перегревалось.
  • Не стоит укладывать конструкцию возле батарей или обогревателей.
  • Не монтируйте теплый пол при отрицательной температуре.
  • Во время монтажа будьте осторожны с пленкой, не перегибайте ее слишком сильно, чтобы не было заломов.
  • Отрезки пленки не должны быть слишком длинными.

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу»).

Пленку можно настилать:

  • На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м2.
  • На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м2.

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Если пленка односторонняя, ее располагают усиленной стороной вниз, а если двухсторонняя – сторона не имеет значения. Направление укладки пленки должно быть в сторону термостата, чтобы минимизировать расходы на проводку. Стелить пленку нужно медными контактами вниз, к которым впоследствии прикрепляют зажимы для подключения проводки.

Ламинат на теплый пол из водяного отопления: важные моменты

Качественная напольная водяная система отопления начинается с проекта. Проект содержит такие базовые данные, как расчетную нагрузку на систему отопления, расположение коллекторов распределения, размещение контуров нагрева, систему расстановки термодатчиков.

Правильно постелить пол с водяным отоплением можно так:

  1. Выравнивается и зачищается поверхность для укладки пола.
  2. На подготовленное основание укладывается гидроизоляционный материал, (полиэтиленовая пленка толщиной от 100 мкм).
  3. Устанавливается демпферная полоса по всему периметру комнаты с теплым полом. Далее надо положить теплоизоляцию (к примеру, полистирол).
  4. Затем необходимо укладывать арматурную сетку и монтировать греющие контуры.
  5. Бетонная стяжка (толщиной от 5 до 10 см) заливается сверху на водяной пол, находящийся под давлением.
  6. Далее укладывается полиэтиленовая пленка, подложка и ламинат.

Способ и шаг монтажа контуров задается проектом. Затем контура подключаются к коллектору теплого пола, проводится балансировка коллектора (согласно проектной таблице балансировки) и проверка системы на герметичность. Качественный долговечный и эффективный пол с водяным отоплением под ламинированное ДВП может быть спроектирован и выполнен только лицензированными фирмами, предоставляющими услуги по монтажу и наладке водяных теплых полов.

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

  1. Быстрый и лёгкий монтаж (не более двух часов).
  2. Нет необходимости в стяжке.
  3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
  4. Высокая степень надёжности.
  5. 20% экономии электричества в сравнении с другими видами тёплых полов.
  6. Не сушит воздух в помещении.
  7. Ионизация воздуха.
  8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

  • Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
  • Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
  • Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
  • Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
  • Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
  • Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

Способы укладки пленочного теплого пола

Как правило, при укладке теплого пола с электропитанием применяют три способа их расположения:

  1. Настил непосредственно под покрытие, как в случае с пленочным полом.
  2. Расположение в толще стяжки, на которую после ее высыхания укладывают финишное покрытие.
  3. Монтаж электрического теплого пола поверх стяжки под плитку.

Если стяжка пола находится в идеальном состоянии, можно производить монтаж теплого пола под ламинат или линолеум непосредственно на нее, что позволит существенно сэкономить время на дополнительные работы. При укладке кабельного электрического пола на кухне, в ванной или на лоджии, нагревательные элементы прячут в толще стяжки, уложив предварительно термоизолирующую прослойку.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Справочная информация

Основные технические характеристики инфракрасного напольного обогрева рассмотрены в табличных данных:

ХарактеристикаПоказатель
Энергопотребление системы, оснащенной терморегулятором30-100 Вт/ч
Ширина пленки50-100 см
Длина одной полосы (max)8 м.п.
Длина рулона по стандарту50 м.п.
Толщина пленки0.2-0.4 мм
T плавления пленки130 градусов
T поверхностиДо 90 градусов
СаморегулированиеЗависит от производителя
Наличие антиискровой сеткиЗависит от производителя
Доля инфракрасного излучения в общем спектре40-98%

Укладка (монтаж) пленочного теплого пола под ламинат своими руками показана в видео:

Укладка и проверка работы проводки

Подключение проводов

Укладку проводки пленочного теплого пола необходимо выполнять от центра к плинтусам на стенах, чтобы избежать чрезмерного давления напольного покрытия. Провода прокладываются под пленкой, в которой предварительно прорезают отверстия для них. После фиксации места надреза скрепляют скотчем. Раскладка проводки должна быть сделана так, чтобы не выступать за пределы теплоизолирующей подложки.

Подсоединение термостата

После укладки термопленки к ней необходимо прикрепить термодатчик. Располагают его, как правило, в области второй секции. Под его проводку и сам датчик в пленке делают надрезы. Кроме того, стоит проследить, чтобы в месте прохождения кабеля под термодатчик пленка делала плавный поворот. Это позволит предотвратить излом кабеля.

Как только датчик будет установлен, можно приступать к монтажу термостата. Предпочтительнее, когда он подключен стационарно, однако, допускается и подсоединение через розетку.

Подключать термостат к пленочному инфракрасному теплому полу следует так же, как и прочие виды теплого пола. По два провода, подходящие к термодатчику и теплому полу, подключаются попарно с двух сторон термостата. Два оставшихся свободными разъема служат для подключения кабелей питания. Заземление соединяется с помощью клеммы.

Проверка системы

Прежде чем проводить укладку ламината, следует убедиться, что теплый пол функционирует правильно. Если не наблюдается перегревания отдельных элементов или искрения, значит термопленка качественная.

Как только установлено, что никаких неисправностей нет, следует покрыть нагревательные элементы слоем защитного полиэтилена, толщиной не уже 80 мкм, призванным предотвратить попадание влаги на термопленку. Кроме того, такая прослойка позволит увеличить срок службы теплого пола. Настилают полиэтиленовую пленку внахлест по всей поверхности теплого пола.

Монтаж водяного теплого пола под ламинат

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.

Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.

Установка системы происходит в несколько этапов.

  • Выравниваем и очищаем основание пола.
  • Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
  • Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
  • Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.
  • Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
  • В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.

Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.

Данная система отопления проста в эксплуатации и не потребляет электричества.

Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
