Маяки для наливного пола своими руками — раскрываем суть

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

1. Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
2. Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
3. Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
4. На основание наносят грунтовочную смесь.
5. Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
4. От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
5. Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

• 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
• 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
• (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Определение нулевого уровня

Чтобы маяки были установлены равномерно, перед началом работы нужно определить нулевой уровень и выполнить разметку. В этом вам поможет лазерный или обычный гидравлический уровень. Первый вариант предпочтительнее – с ним работа будет выполняться быстрее и проще.

Разметку удобнее выполнять, используя лазерный уровень

Отступив от пола 1 м вверх, поставьте на стене начальную точку. Отступая аналогичное расстояние от основания, проставьте точки на метровой высоте, пройдясь по каждой стене помещения.

Выровняйте разметку по наивысшей точке и соедините метки сплошной прямой линией, задав тем самым базовый уровень. Отступите от созданной линии 1 м вниз и нанесите параллельно ей новую сплошную линию по всему периметру. Так вы и получите нулевой уровень. Для задания нужной толщины стяжки, попросту отступите вверх от нулевого уровня на требуемую высоту (обычно от 3 см) и проведите новую линию.

Определение нулевого уровня

По последней из созданных линий вы и будете выставлять маяки – верхняя часть этих ориентиров должна находиться на одной высоте с разметкой на стене.

Как сделать стяжку пола по маякам

На примере цементно-песчаного состава рассмотрим, как сделать качественную заливку.

Произведите работы, соблюдая последовательность операций:

1. Подготовьте цементно-песчаный раствор на основе портландцемента марки М400.
2. Постепенно заполняйте пространство между опорами раствором, начиная с дальнего угла.
3. Равномерно распределите состав правилом, плавно перемещая его по опорам.
4. Перемещайте излишки раствора по направлению к заливаемой области.
5. Извлеките направляющие для стяжки пола и заделайте имеющиеся углубления.
6. Выровняйте неровности с помощью широкого шпателя.
7. Обеспечьте возможность твердения цементного массива для обеспечения прочности.
8. Накройте поверхность стяжки полиэтиленовой пленкой.

Нормальному протеканию процесса гидратации цемента способствует легкое и периодическое увлажнение поверхности на протяжении двух недель.

Подготовка основания для маяков

Независимо от того каким образом мы будем в дальнейшем выравнивание полов, полом нужно предварительно заняться, а именно произвести тщательную подготовку. Для этого вам нужно будет произвести следующие мероприятия:

• Обязательным образом удалить старое покрытие, например, у вас был постелен линолеум, то вам нужно будет удалить плинтуса и полностью снять линолеум;
• После удаления покрытия и произведя оценку поверхности необходимо обязательно заделать все трещины и глубокие выбоины;
• Следующим этапом производится тщательная очистка поверхности от разного рода мусора и пыли, желательно применение специализированного строительного пылесоса;
• Далее производится прогрунтовка всего покрытия;
• После осуществляется обязательная установка гидроизолирующего слоя, можно применять полиэтиленовую пленку минимальной толщины 0,2 миллиметра;
• Последующим слоем идет монтаж изоляции теплового и звукового характера, данные слои укладываются под свой собственный вкус и потребность.

На этом подготовительный этап основания для пола своими руками можно считать оконченным. А это значит можно приступать к последующему этапу.

Подготовка основания, заделка трещин раствором

Виды смесей стяжки для пола

Если состав заливаемой смеси между базисным основанием и финишным полом отвечает нормам замешивания, то дальнейший монтаж линолеума, ламината или керамической плитки проходит без проблем. По качеству выделяют три вида смесей:

1. Наливные.
2. Полусухие.
3. Сухие.

Сырая (или наливная) разновидность подразумевает заливку жидкого раствора. Смесь быстро и легко распределяется по площади, самостоятельно выравниваясь. Поверхность прокатывают роликом для устранения воздушных включений. После застывания ее выравнивают шпателем. Минусом наливной смеси является длительный период застывания и возможность появления трещин в твердом состоянии.

Мокрая (влажная) и полусухая стяжки востребованы не менее, чем наливная. Наиболее популярны два состава: бетонный и цементно-песочный. В таких составах содержится очень мало воды, поэтому после застывания стяжка не дает большой усадки и трещин. Полусухая смесь быстро высыхает и позволяет получать более ровную горизонталь. К цементу часто добавляют фиброволокна и пластификаторы, которые повышают качество стяжки. Бетонный слой для большей прочности армируют.

Сухую стяжку готовят из плит гипсокартона с гидроизоляционным слоем. Альтернативой ГКЛ является водостойкая фанера или ДСП. В качестве засыпки используют керамзит, вермикулит, шлаковые гранулы, вспученный перлитовый песок. Данный вид стяжки подходит для домов с деревянными перекрытиями, которые не могут выдержать большой вес бетона или цемента. Монтаж происходит быстро даже при температуре ниже нуля, в то время как наливной или мокрый пол делать в холодных условиях нельзя.

Инструменты, материалы, принадлежности

1. Мешки со смесью
2. Правила алюминиевые 2м и более (чем больше правил, тем лучше, но для разминки хватит и двух)
3. Шпатель (10-15 см шириной)
4. Перфоратор или ударная дрель
5. Насадка «миксер»
6. Молоток (желательно)
7. Бур для перфоратора
8. Пузырьковый уровень 2м
9. Игольчатый валик
10. Ведро
11. Пластиковые дюбели
12. Саморезы по дереву (черные, редкий шаг)
13. Отвертка
14. Кромочная лента (возможно)
15. Прочная цементная штукатурка или что-то подобное, например Глимс-Водостоп (нужно чуть-чуть, попросите у соседа)
16. Акриловая грунтовка
17. Широкая кисть или валик и ванночка

Тут, вроде бы, все должно быть понятно, разве что насчет кромочной ленты скажу пару слов. Ее еще часто называют демпферной (damping – амортизация (англ.)), поскольку она принимает на себя линейные расширения в местах сопряжения стен с полом, имеющие место при схватывании раствора. Делается она из вспененного полиэтилена, продается в любом уважающем себя строительном магазине. Не все производители наливных полов требуют ее применения, но лучше все же ее прикупить, тем более стоит она копейки.

Что можно использовать как маячки для стяжки пола

Применяются такие средства:

1. Распространено использование пластикового или металлического профиля в виде уголка или буквы «П». Они служат рельсами, по которым можно двигать правило. В результате получают идеально ровную поверхность. Нужно учитывать, что эти детали должны быть прочными, иначе их может деформировать высыхающий цементный раствор.
2. Допускается использовать бруски из дерева. Их толщина подбирается в соответствии с глубиной стяжки. В большинстве случаев применяют бруски квадратного сечения толщиной 3 см. Перед использованием их вымачивают, иначе они впитают влагу из жидкого раствора и изменят форму. Под них подкладывают клинья или другие детали, чтобы поставить нужным образом. После застывания смеси их удаляют, а образовавшиеся полости заливают цементным раствором. Для продолжения работ необходимо ждать полного застывания стяжки.
3. Применяются бетонные маяки, сделанные под наливной пол. Их делают самостоятельно. Для этого в пол вкручивают саморезы, располагая их прямой линией от стенки до стенки. Между ними нужно выставить проволоку, применяющуюся в качестве армирующего элемента. Затем от стенки до стенки делают дорожку из цемента, закрывающую саморезы, проволоку. Верхний край выравнивают в соответствии с высотой шляпок саморезов. Такие бетонные рельсы служат маячками. Укладка наливного пола происходит после полного высыхания.
4. Маяки реперные для наливных полов – небольшие треноги с регулируемым центральным стержнем. Он устанавливается на нужную высоту. Для этого его подкручивают в нужную сторону. Реперы выставляют по всей комнате на расстоянии метра друг от друга в шахматном порядке. Их верхний край определяет уровень поверхности стяжки.
5. В качестве самодельных реперов, применяемых для наливного пола, можно использовать различные предметы известной толщины. Это могут быть, например, стопки маленьких кружков из толстой фанеры. Возможно применение и других предметов аналогичного типа.

Мастер выбирает способ работы и создаёт ровное основание, пригодное для укладки финишного слоя пола.

Покупные и подручные средства

Самодельные изделия помогут сделать хорошую стяжку, но они не настолько хороши, как произведенные промышленным способом. Использование профиля, деревянных брусков позволит гарантированно достичь нужного уровня качества.

Если покупные средства недоступны, приходится пользоваться самодельными изделиями. Работа с ними более трудоёмка, но они также способны обеспечить получение аккуратного верхнего края цементной стяжки.

Применяя напольные профили, избегают использования тонкостенных деталей. Во время работы или при высыхании цементной смеси они могут деформироваться, нарушая качество стяжки.

Расчет количества маяков для помещения

Маяки принято ставить параллельно, началом их пути служит входная дверь, движение их ведет к стене напротив. Расстояние между параллелями должно быть меньше самого правила на 10 см или чуть больше. Крайние линии ведутся с отступом от стен на 3-4 дециметра. Для начала следует вычислить, где будет маяк №1.

Маяки

Например: S (расстояние) между предполагаемыми параллельными – 6, 55 м. Правило – 1,5 м. Оно, доставая до стены, должно быть с запасом в 15см, значит – от стены 1,35 м. Следующий за первым от края ряд будет где-то S=1 м, а между крайними остается – 3,85 м. При максимуме S между маяками 1,2 метра будет 3,85 м : 1,2 м = 3,2 (маяков). Ясно, что в данном случае помимо крайних хватит еще 2.

(6,55 – 0,7) / 5 = 1,17 м.

0,7 – Sот боковых маяков до стен.

5 – количество промежутков между маяками.

Пошаговая инструкция монтажа маятников

Монтаж маяков растворных марок

• Производить замес состава для кучек нужно в той же консистенции и составе, что основной наливной пол. По размеченной линии выполняется сооружение кучек с отступом 35-55 см. Обязательно регулируется высота. Они должны быть выше налитого пола.
• Пока раствор не застыл, берется правило и аккуратным надавливанием по всем кучкам одновременно выравнивается по уровню наливного пола. Чтобы обеспечить правильность и ровность укладки раствора, поверх правила располагается строительный уровень. Он будет гарантом горизонтальности укладки.

Все лишнее из раствора убрать. А правило переносится на последующий ряд. Через сутки можно приступать к заливке жидкого пола. Предварительно поверхность кучек покрыть грунтовочным составом.

Стяжка пола и ее разновидности

Но для начала было бы полезно поговорить о том, что ж такое вообще стяжка, и какой она бывает? В общем смысле это слой пола, промежуточный между основанием и напольным покрытием. Грубо говоря, это сродни штукатурке на стене. Штукатурка стен = стяжка для пола. Просто чтобы было понятнее.

В узком же смысле под ней понимают грубую цементно-песчаную смесь, лежащую на основании довольно толстым слоем (от 3 см). Такой способ выравнивания применяется при больших перепадах высот в помещении. Но далеко не всегда можно и нужно использовать такие смеси, поэтому сейчас, помимо стандартных цементных стяжек, производители стройматериалов предлагают такие продукты, как ровнители и наливные полы.

Технология наливаек применяется, как уже было сказано, для тонкослойного финишного выравнивания поверхности под укладку напольных покрытий. Свое название они, понятное дело, берут от способа их нанесения – они жидкие и просто выливаются на черновой пол.

В настоящее время ассортимент смесей этого класса огромен. Они отличаются по толщине слоя, времени высыхания, прочности. В нашей деревне очень популярны смеси Основит и Старатели.

Работать с наливайками значительно проще, чем со стандартной стяжкой: их легче замешивать, легче наносить, легче разравнивать, они гораздо быстрее сохнут и дают более качественное покрытие. И что самое главное – с ними практически нереально накосячить. Не секрет, что наибольшее количество брака в отделке допускается при устройстве стяжки, очень редко можно увидеть ее без трещин и отслоения от основания. И да, на совести старины Романа тоже такое было. Ну что поделаешь, не испортишь – не научишься:-) И хотя я только что написал, что спороть косяки типа трещин на наливных полах почти невозможно, вполне реально их просто криво залить.

Такое вижу сплошь и рядом. Все из-за того, что на упаковках пишут, что смеси «самонивелирующиеся» (попробуйте выговорить это). Вот обычный ход мыслей человека: «ага, эта штука жидкая, сама растечется в уровень». Казалось бы, логика тут есть, как есть и надпись на мешке. А теперь представьте, что будет, если вы прольете на пол здоровую банку майонеза? Он что, растечется по комнате?

Но не волнуйтесь. В этом уроке я приведу технологию наливного пола, исключающую подобную анархию – будем делать все по маякам, причем не по обычным металлическим, а по «натертым» или «растворным», как их только не называют. Суть в том, что маяки изготавливаются из некоего раствора, что позволяет уменьшить минимальный слой буквально до 1-2 мм (это уж как позволяет конкретная смесь для заливки), ведь стальные маяки имеют толщину от 6 мм; зачем нам лишний расход, верно? Но об этом чуть позже.

Остается упомянуть о ровнителях.

Ровнители тоже имеют жидкую консистенцию, но заполнитель в них более грубый. Такие вещи, в основном, используют для заделки глубоких неровностей и выравнивания пола под плитку, где не нужна особо гладкая поверхность. Между прочим, не всегда такие смеси называются ровнителями для пола, чаще им дают названия типа «толстослойный наливной пол», суть от этого не меняется.

Ну что, с теоретической частью можно покончить, посмотрим, что нам понадобится для устройства наливайки при помощи растворных маяков.

Технология заливки пола при помощи реперов

Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.

Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.

Удаляется старое основание

Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.

Далее удаляется пыль

Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.

Определяется уровень пола

Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола

Перейти к расчётамШаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.

Нанесение грунтовки

Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.

В фанере вырезано небольшое отверстие

Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.

С помощью шаблона вырезаются кружочки одного диаметра

Готовые кружочки

Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).

Вначале на каждой заготовке отмечается центр

Дополнительно ставится еще 3 метки

Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.

Сверлятся отверстия в заготовках

Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.

В отверстия нужно вставить металлические прутки

Вставляются прутки

Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.

Готовые самодельные реперы

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.

Размечается центральный прут

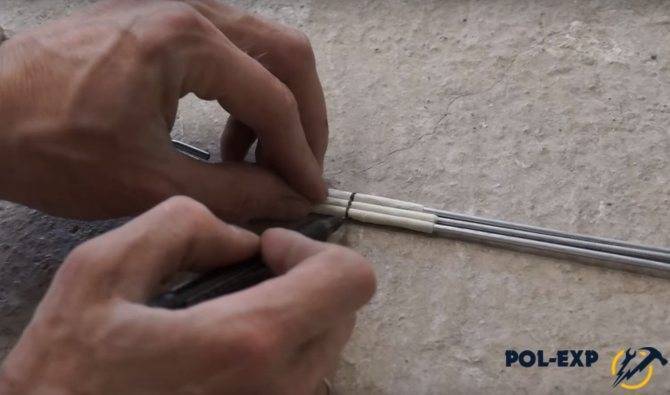

Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.

Разметка переносится на остальные прутки

Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.

Регулировка первого маяка

Метка совпала с лучом

Необходимая толщина заливки

Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.

Приготовление смеси для заливки пола

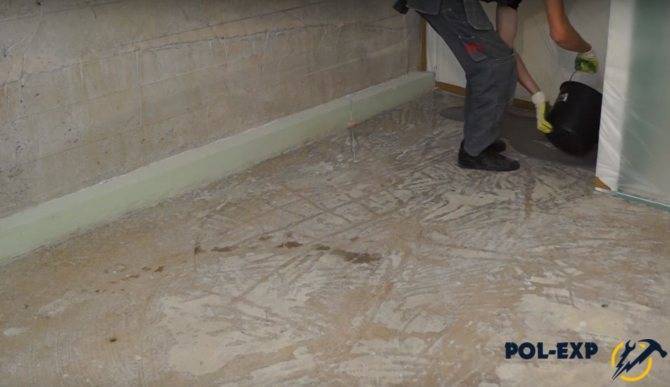

Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.

Заливка пола

Смесь разравнивается шпателем

Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.

Маяки можно переставлять

Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.

Залитый пол прокатывается игольчатым валиком
