Карбоновые теплые полы под ламинат
Карбоновый пол не уступит первенство ни одному отопительному аналогу. Это лучший материал, который можно было придумать под ламинат. Карбон обуславливает равномерное нагревание пола, что делает его работу полностью безопасной. Пол легко устанавливать, с его монтажом могут справиться даже начинающие мастера, которые раньше не имели дела с подобными системами обогрева.
После установки пола важно обратить внимание на датчик температурного режима. Следует учесть, что ламинат не должен нагреваться свыше температур в 27 градусов. Поэтому о выставлении правильной температуры нужно позаботиться заранее
Поэтому о выставлении правильной температуры нужно позаботиться заранее.
Карбоновый пол, который устанавливается под ламинат, позволяет заранее отрегулировать температуру обогрева
Преимущества карбоновых полов под ламинат:
- Температуру обогрева можно выставить заранее.
- Система сама регулирует температуру нагрева.
- Полы полностью безопасны, они не горят и не плавятся.
Отзывы о данных системах нагрева можно найти в интернете. Многие утверждают, что карбоновые полы очень экономичны, хоть на их установку нужно будет потратиться. Однако вскоре все траты окупятся, так как «умная» система знает, когда температуру стоит понизить, а когда повысить
При выборе покрытия важно узнать у продавца, можно ли под него устанавливать карбоновый пол
Принцип действия
Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр.
Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:
- катушки;
- секционные системы;
- рулоны (маты).

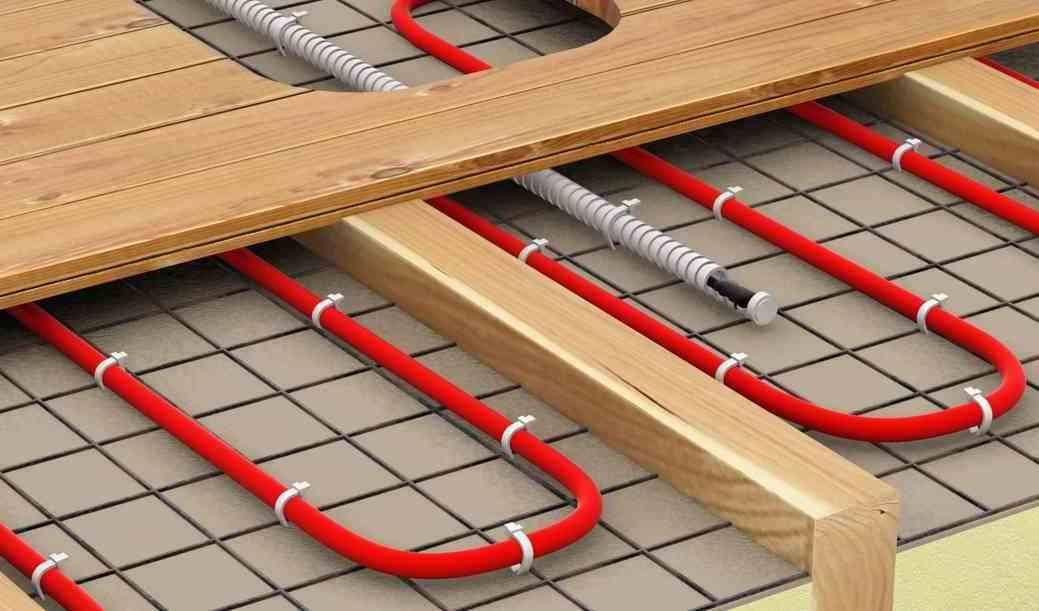

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.
Стоит также добавить, что в состав теплого пола входят:
- кабель;
- регулятор температуры – ручной или с программным управлением;
- термодатчики – внутренние или внешние.
Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.
Преимущества и недостатки
Недостатков у карбонового стержневого пола немного, но все же они есть. Один из самых главных и неприятных для потребителя – отгорание стержней. Это случается через год–полтора после установки матов и оставляет на полу неприятные холодные секции. Поскольку маты подключаются к системе параллельно, то при выходе из строя одного, остальные продолжают работать. Но наличие клеевой стяжки усложняет ремонт. Это второй большой недостаток системы.
Впрочем, отгорание стержней связано, скорее всего, с некачественным и дешевым аналогом. Очевидно, поступающие на рынок более дешевые версии карбонового пола и сделали такие отзывы массовыми, так как оригинал от производителя служит долго и надежно, но стоит немало. Это его третий и последний недостаток.
Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.
Смотрите видео
Основные преимущества стержневых полов, они:
- пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
- влагостойкость — можно устанавливать в ванне или на лоджиях;
- экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
- совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
- экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
- обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
- несложность монтажа — справится даже не профессионал;
- безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
- имеют небольшой вес — создают малую нагрузку на перекрытия;
- не подвержены коррозии.
Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.
Минусы
Недостатки стержневых конструкций:
- прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
- запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
- короткий срок службы — около 10 лет;
- высокая цена, в сравнении с другими греющими полами;
- сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.
Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.
Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:
- имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
- обеспечивают быстрый и равномерный прогрев всей поверхности пола;
- возможность установки для любых финишных покрытий;
- не выделяют вредных веществ, включая электромагнитные излучения;
- обладают защитой от перегрева и возгорания;
- конструкция системы позволяет проводить укладку в помещениях с различной планировкой
- возможность установки в комнатах с высоким уровнем влажности;
- в процессе работы расходуется небольшое количество электрической энергии.
Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.
К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования
Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия
Но наряду с достоинствами такие недостатки совершенно незначительные.
Лучшие производители
Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:
- Devi;
- Fenix;
- Caleo;
- Energy;
- Теплолюкс.
Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.
Инфракрасный пол из пленки
ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.
Строение ИК пленки для пола
Достоинства
Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.
Инфракрасный теплый пол под ламинат своими руками сделать несложно
Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.
Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.
Недостатки
Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.
Инфракрасная пленка для теплого пола под мебель и технику не укладывается
Карбоновый мат на полу – тепло во всем доме
Система нагревательных элементов из карбоновых полосочек, закрепленных на полипропиленовом основании, эффективно нагревает пол за условно короткий промежуток времени. Карбоновые элементы по внешнему виду бывают в виде тонких стержней, волокон или полос.
Такие составляющие конструкции между собой скреплены пайкой и слоями полипропилена.
Для соединения элементов между собой производитель также использует медный провод, который находится в защитной оболочке. Как правило, тип соединения параллельный. Из-за такой особенности крепления обеспечивается бесперебойная работа пола даже в том случае, если отдельные элементы перегорели или не работают.
Особенности эксплуатации
При правильной установке теплого стержневого пола не должно возникнуть никаких проблем при его использовании. Но все же чтобы обеспечить безопасную эксплуатацию такой системы обогрева и продлить срок ее использования следует учитывать некоторые моменты:
- подключение к электропитанию оборудования рекомендуется осуществлять только квалифицированным электрикам.
- соединения проводов должны проводиться согласно схеме, обозначенной в инструкции к системе;
- установка матов со стержнями должна выполняться только в стяжку или в клеевой раствор для плитки;
- подключать оборудование разрешается только к электрической сети, напряжение которой соответствует указанным в инструкции показателям;
- установка матов от стены должна проводиться на расстоянии не меньше тридцати сантиметров;
- не допускать перегревания системы превышая указанную на терморегуляторе мощность;
- в зоне размещения матов нельзя в пол вбивать гвозди или сверлить отверстия;
- толщина ковровых покрытий укладываемых сверху теплого пола не должна превышать десяти миллиметров;
- в летний период термостат следует отключать.
Особенности подключения и эксплуатационные моменты для каждого типа системы теплых полов всегда указаны производителем в прилагаемой к оборудованию инструкции.
Стержневая система является распространенным вариантом обогрева пола. Благодаря высоким техническим характеристикам и отсутствию электромагнитных излучений оборудование данного типа часто устанавливают в жилых комнатах. Правильная организация монтажа электрического стержневого устройства позволит создать комфортный микроклимат в зимнее время в любом помещении.
Инфракрасный карбоновый теплый пол
Карбоновый пленочный пол отличается от стержневого тем, что его установка выполняется еще проще. Пленку просто застилают поверх напольного покрытия. Пленочный пол можно покрыть материалом любого вида, кроме ковролина и кафеля.
Когда пол подключают к сети, он набирает температуру, после чего переходит в экономный режим. Такой пол отличается высокой прочностью, надежностью и долгим сроком службы. Он также экологически чист и безопасен в использовании.
Популярным и востребованным является инфракрасный карбоновый пол, который с легкостью можно установить в помещении
Преимущества пленочного пола:
- Быстрое и равномерное нагревание. Держит температурный режим в течение долгого времени, создавая уют и комфорт.
- Функционирование в постоянном режиме. Сам регулирует температуру.
- Не боится коррозии и механических повреждений. Не повреждается при перестановке мебели.
- При повреждении пол продолжает работать, даже если некоторые секции остались не в «строю».
Пол специально ламинируют, поэтому он не боится влаги и пара. Пленка устойчива к возгораниям и начинает плавиться только при температуре в 120 градусов. Пол очень мобильный, при переезде его можно легко снять, сложить и перевезти с собой.
Стержневой карбоновый теплый пол
Сегодня стержневые полы (инфракрасные маты) – это самый новый и наиболее прогрессивный вид теплых полов. За способность системы к саморегуляции, её часто называют система «умный пол». Конструкция карбонового стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что здесь в качестве нагревательного элемента также выступает карбон, он имеет другую конфигурацию.
Стержневой карбоновый теплый полУложенный стержневой теплый пол
Нагревательный элемент стержневого карбонового пола – стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней происходит с использованием многожильного медного провода (толщина 2,5 мм) с дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.
Сфера использования стержневого пола
Благодаря своим повышенным эксплуатационным характеристикам стержневой пол может быть использован в жилом помещении, в санузле, на лоджии, в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент системы антиобледенения.
Стержневой пол можно уложить на любой вид покрытия, без исключений. Он идеально сочетается с таким привередливым материалом как натуральная древесина, паркет или ламинированная доска. А ввиду того, что монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая система подогрева пола она является единственно подходящей для монтажа под плитку или керамогранит. Помимо возможности установки, стержневая система позволяет сэкономить на работах, в случае использования вместо стяжки клеевого раствора и непосредственной укладки плитки.
Стержневой карбоновый теплый пол – плюсы и минусы
Преимущества:
устойчивость элементов стержневого пола к воздействию агрессивных сред и механических нагрузок;
расчетный срок функционирования системы – 50 лет;
параллельная система соединения, которая обеспечивает сохранение работоспособности при повреждении греющего мата;
высокий показатель теплоотдачи;
эффективный нагрев (наиболее экономная система при наиболее высоком КПД);
равномерный и быстрый обогрев помещения;
благодаря инфракрасному излучению устраняет неприятные запахи;
пожарная безопасность (наличие в составе стержня серебра не позволяет системе возгораться);
нет электромагнитного излучения;
малый вес (отсутствие нагрузки на перекрытия);
может быть использован в комнатах с высоким уровнем влажности;
относительная простота монтажа;
возможность установки тяжелых предметов любой площади на пол (в частности мебели и бытовой техники). Система отрегулирует температуру пола в разных местах самостоятельно.
наличие саморегуляции защищает пол от перегрева.
возможен обогрев помещений большой площади.
Если разобраться, то приобретая стержневой инфракрасный карбоновый пол – пользователь покупает систему обогрева пола, которая значительно опережает по своим характеристикам системы аналогичного назначения.
Недостатки:
монтаж выполняется только с заливкой стяжки. Это «мокрые» работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать с собой при переезде;
высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)
Технические характеристики стержневого теплого пола
Общие характеристики немного отличаются в зависимости от производителя, но анализ разных систем дает возможность привести усредненные данные:
- ширина рулона – 830 мм;
- длина – 25000 мм;
- толщина мата – 3-3,5 мм;
- мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60 °C) – 170 Вт/м. (температура стержня 20 °C);
- энергопотребление на 1 м.п. – 20-50 Вт;
- максимальная температура поверхности – 60 °C.
Лучшие производители стержневого теплого пола
- K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
- GH Systems – торговые марки HOTmat (Южная Корея);
- SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
- GT – торговая марка GT (Южная Корея);
- Felix – торговая марка Excel (Южная Корея).
Заключение
Отзывы тех пользователей, кто уже установил систему инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная альтернатива существующим системам, как по части эксплуатационных свойств, так и с точки зрения экономичности обогрева. Установка стержневого пола позволяет сократить расходы на обогрев помещения до 50%.
Метки: Пол, Теплый пол, Отопление
Основные производители карбоновых теплых полов
Рынок электрических систем «теплый пол» разнообразен. Неопытный пользователь может запутаться в предложениях от разных изготовителей. В качестве примера стоит рассмотреть основных производителей, их преимущества и недостатки:
- Карбонтек – теплые полы из нагревательных волокон и термопластика. Главное достоинство обогрева – скрытая установка. Допускается даже монтаж под декоративными принадлежностями (краска, обои и т.д.). С помощью конструкций от Carbontec можно организовать отопление колонн, угловых зон.
- Карбоновые теплые полы Unimat. Компания предлагает саморегулируемые и резистивные конструкции для обогрева помещений. Ценовой сегмент продукции варьируется от низкого до элит-класса. Конечный потребитель выбирает компанию за качество и надежность систем отопления. Недостатком является высокое потребление электроэнергии. При укладке плитки будут проблемы с клеем – он не будет цепляться.
- Карбоновый теплый пол Heat Plus. Южнокорейская организация занимает лидирующие позиции на азиатском рынке. К недостаткам можно отнести то, что все консультанты и продавцы компании дают ложную информацию о том, что такой теплый пол улучшает работу сердечнососудистой системы, повышает тонус, благоприятно влияет на нервную систему. Положительное влияние теплых инфракрасных полов еще не доказано. Потому верить подобным заявлениям – обманывать себя. В остальном они отличаются хорошей изоляцией, простотой укладки и долговечностью.
Стоит понимать, что в любом случае производитель будет в ответе за качество своей продукции, потому всегда можно произвести замену приборов, если в их порче не будет вины потребителя. В остальном выбор компании зависит от предпочтений конкретного человека, полученной информации о системах обогрева от знакомых, на тематических форумах.
Эксплуатация инфракрасного пленочного теплого пола
Инфракрасный пленочный пол имеет такие рекомендации к безопасной эксплуатации:
- при попадании воды, поверхность естественным образом просушивают после выключения;
- не включать систему сразу после влажной уборки;
- нельзя крепить метизами двери или плинтуса, они могут повредить целостность покрытия;
- запрещено настилать сверху одеяла, ковры, пленку из фольги, переставлять мебель.
Пленочные полы являются универсальными системами обогрева, они позволяют добиться оптимальной температуры воздуха при минимально возможном потреблении электрической энергии. Главное, приобретать материалы у надежных поставщиков, доверяя их установку профессионалам
Важно обращать внимание на сроки гарантии, наличие сертификатов, чтобы приобретенный товар отвечал высоким требованиям безопасности и установленным стандартам
Монтаж плёночного пола
При любом типе отопления необходимо направлять большее количество тепла в помещение и исключить его потери.
Когда черновой пол ровный, укладку плёночного тёплого пола начинают с теплоизоляции, она состоит из демпферной ленты. Её укладывают внахлёст на стены. Застилать пол можно как рулонный материал, так и в виде плит. Чтобы повысить теплоотдачу, нужно уложить теплоизолятор с отражающей тепло поверхностью.
Теплоизоляцию укладывают без щелей и зазоров, склеивают элементы теплоизоляции при помощи скотча или клея. При небольшой ее толщине также можно скрепить при помощи скоб и, в случае использования пенополистирольных плит, закрепление сделать специальными дюбелями. После укладки стыки проклеивают липкой лентой.
Расстилаем плёночный пол, располагая контактами к той стене, где будут закреплять терморегулятор. Полотна плёнки не должны быть внахлёст, но их можно расстилать рядом.
Подключение
Сверху и снизу шины, которые не будут в использовании, закрывают изоляцией. Через обжимные контакты, к которым закрепляют провода, производят электрическое соединение шины и проводов. Также можно провода к шинам припаять, а места спайки заклеить изоляцией.
Контакты, которые идут в комплекте, устанавливаются с использованием пассатижей. Располагаете контакт сверху и снизу медной шины и зажимаете пассатижами.
Очищаем проводник от изоляции на 1 см, провод без изоляции вставляете в разъём контакта и зажимаете. Проверьте обязательно соединение на прочность подёргиванием. Закрываете всё изоляцией, если всё крепко держится.
Аналогично устанавливаете контакты во всех необходимых точках. С помощью кусков битумной изоляции нужно изолировать неиспользуемые открытые срезы шин, затем нужно завести провода в терморегулятор (подключать только по схеме) и установить датчик температуры.
Датчик устанавливают между элементами нагрева с шагом от 50 до 100 см от стены, провода присоединяют к терморегулятору, но при помощи других клемм. Затем подключают терморегулятор к питанию (это должен делать мастер).
Как проверить работу плёночного пола перед монтажом покрытия?
Для этого нужно выставить температуру 30 градусов и отследить нагрев полос. Если нагрев происходит равномерно и нигде не искрит, можно приступить к монтажу покрытия.
Напольное покрытие
Самым подходящим покрытием для тёплого плёночного пола является ламинат. Немного сложнее будет с плиткой из керамики и керамогранита.
В случае с плиткой, плиточный клей и следом плитку можно уложить на саму плёнку, но необходимо использовать плёнку с перфорацией. Конечно, толщину клея нужно будет немного (на 2 см) увеличить и при необходимости использовать армирующую сетку.
Если будете укладывать пленочный теплый пол под ламинат, то на плёнку настилают подложку, а затем уже и ламинат.
Если же финишное покрытие будет мягким, то для жёсткости лучше уложить листы фанеры, ГВЛ и т.д.
Плиты нужно укладывать на полиэтиленовую плёнку или на подходящий для этих работ материал. Затем их прикрепляют при помощи саморезов, дюбелей или гвоздей. После того как вы уложили подложку можно крепить и окончательные напольные материалы.
Резистивный пленочный пол
Существует ещё один тип плёночного тёплого пола, но он не так распространён, как другие.
В них тепло вырабатывается также, как и в греющих кабелях. Проводник в резистивном плёночном полу состоит из множества тонких полос метала, которые запаяны в два слоя плёнки. Ток к полосам подводится при помощи шин, которые находятся сбоку.
Важно знать:
1) Резистивный плёночный пол нельзя деформировать!
2) Плёнки резистивного типа не подходят для укладки под плитку, а походят для укладки под ковролин, ламинат, линолеум. Вывод
Вывод
Тёплый плёночный пол лёгок в укладке, много времени при укладке не занимает, не требует особых навыков, за исключением установки терморегулятора. В отличии от других вариантов отопления, вариант с пленочным полом хорошо подойдет для быстрого нагрева помещения.
Надеемся, что данная статья будет вам полезной. Желаем удачи и вдохновения!
Стержневой пол и инфракрасные маты
В основе конструкции – стержень, а точнее множество стержней, которые подключены параллельно гибкими соединительными проводами. Чем-то они напоминают веревочную лестницу. В этих стержнях металл, состоящий из карбона, меди и серебра. И когда на карбон попадает ток, он-то и выделяет тепловую энергию.
Данный пол обладает завидным качеством саморегуляции. То есть количества тепла, которое он выделяет, зависит от температуры его же. Если случается местное повышение температуры, пол выделяет меньше тепла, и тогда температура становится ниже. А случается это, например, если на пол что-то поставили. При этом терморегулятор такой системе все равно нужен.
Иначе это множество стержней называется инфракрасными матами. Предназначаются стержневые маты для укладки в стяжку, а при ровном основании сразу можно сажать плитку прямо на клей, не прибегая к дополнительному слою. При этом, общая толщина клея и покрытия не должна быть меньше 2 см.
Виды карбонового пола
Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.
Пленочные полы
Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.
Смонтированный пленочный карбоновый теплый пол
Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:
- линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
- плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
- натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.
Ламинат — оптимальное напольное покрытие для системы теплый пол
Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.
Основные характеристики пленочной системы
| Технические параметры | Значения |
|---|---|
| Толщина пленки | 0,23-0,47 мм |
| Мощность потребления | 130 Вт/м2 |
| Расход энергии на м2 | 25-35 Вт/ч |
| Максимальная температура нагрева | 33 °C |
| Длина рулона | 50 м |
| Ширина рулона | 50-100 см |
Стержневой пол
У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.
Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.
Не боится запирания тепла и может быть уложен под мебель
Стержневой теплый пол RHE
Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.
Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации
Основные характеристики стержневого пола
| Технические параметры | Значения |
|---|---|
| Мощность потребления | 125-170 Вт/м |
| Расход энергии на м2 | 20-50 Вт/ч |
| Расход энергии на м2 | 20-50 Вт/ч |
| Шаг между нагревательными элементами | 10 см |
| Ширина конструкции | 83 см |
| Максимально допустимая длина при укладке | 25 м |
| Толщина | 3,5-5 мм |
| Максимальная температура нагрева | 60°C |
